法兰连接手动球阀结构三维设计

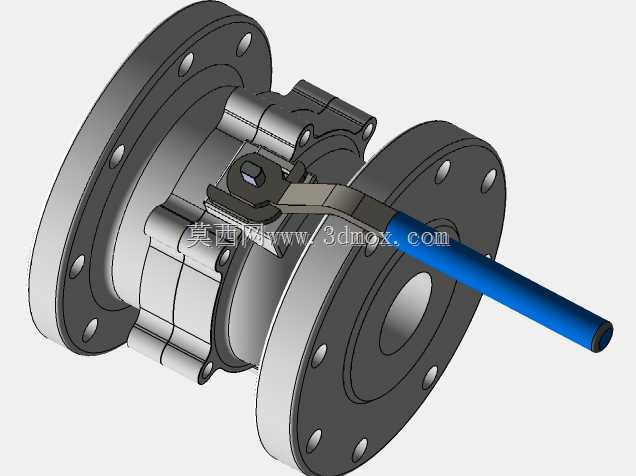

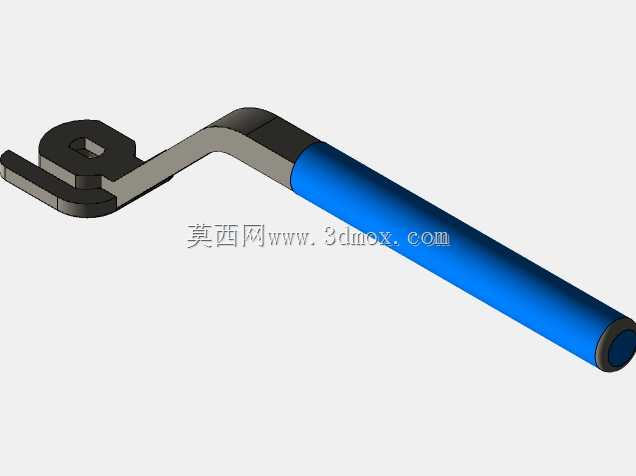

　　这套手动法兰球阀的三维结构，完整还原了工业管路截断类阀门从外部连接界面到内部启闭执行链路的全部装配关系，建模过程中优先对齐现场安装与运维的实际约束，而非单纯堆砌零件外观。从现场使用场景来看，这类双法兰结构球阀大量应用在化工流体输送、车间循环水系统、中小型工艺装置的物料管段上，两端带螺栓孔的圆形法兰可以直接和同压力等级的管路法兰配对，通过周向均布的螺栓完成锁紧，密封面贴合后可承受管内介质的持续压力，相比螺纹连接阀门，大口径工况下法兰对接的对中精度更高，后期拆装检修也不需要转动整段管路，维护效率更优。模型里伸出阀体的长操作手柄是整套结构的动力输入部件，手柄扳动90度即可带动阀杆完成旋转，手柄和阀杆的配合位置做了扁位防转结构，

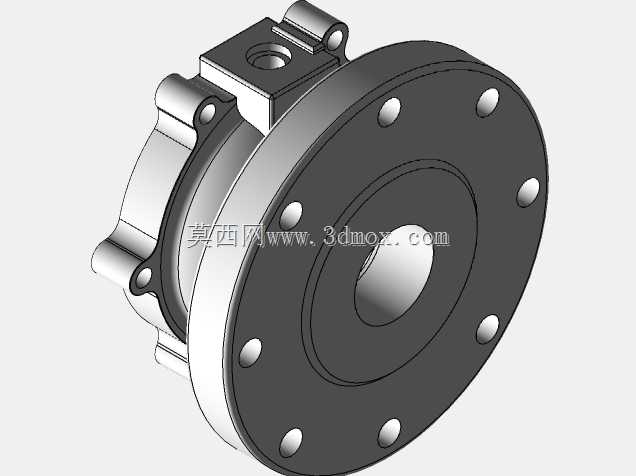

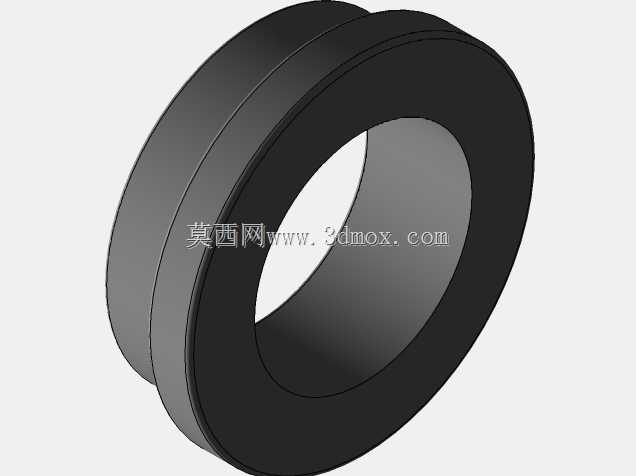

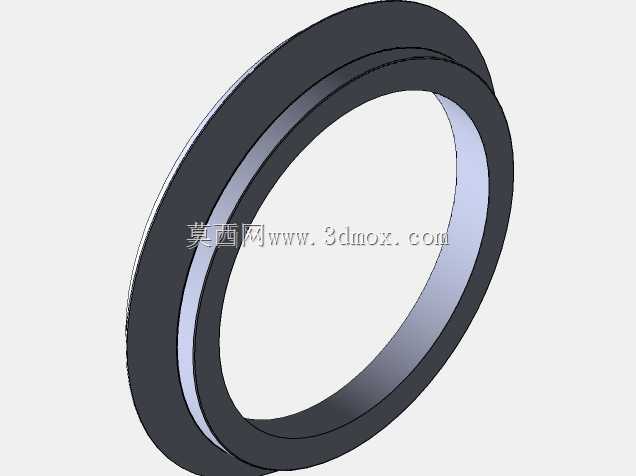

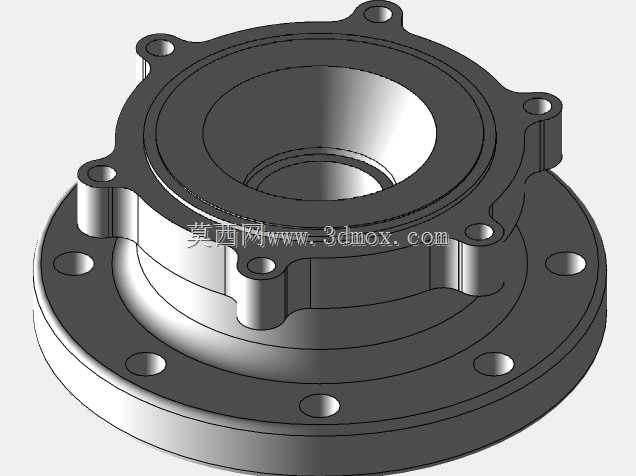

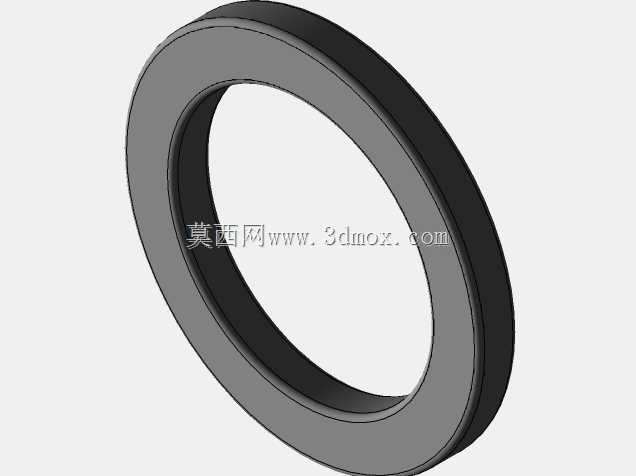

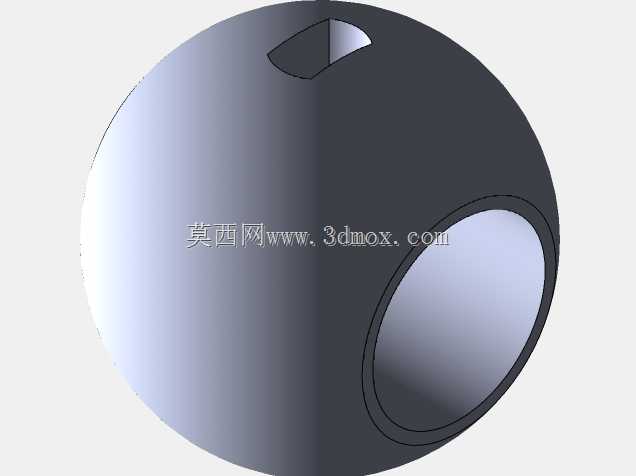

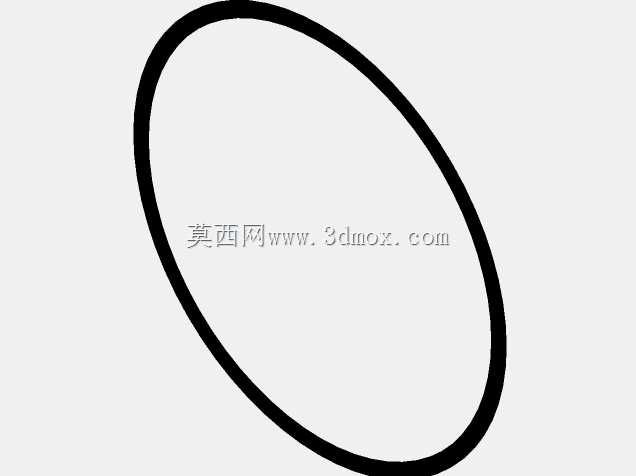

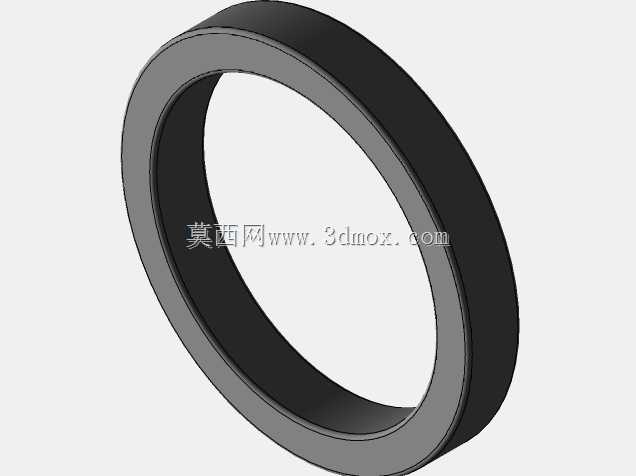

　　避免操作时手柄和阀杆之间出现打滑空程，手柄末端的包覆段做了加长设计，操作人员手动施力时可以获得更大的扭矩臂，即使阀座存在一定装配预紧力，也不需要额外加套加力杆就能完成启闭动作，日常巡检时操作人员站在管路侧方就可以直接判断手柄指向：手柄和管路轴线平行时阀门全开，垂直时全关，状态识别非常直观，不需要额外加装阀位反馈部件就能避免误操作。阀体部分采用左右两片分体式法兰壳体拼合的结构，两片壳体的结合面围绕内部球形阀芯布置，拼合后内部形成容纳阀芯的密封腔，这种分体结构在建模时需要严格控制结合面的平面度公差，实际加工中结合面之间会加装密封垫片，装配时周向螺栓按对角顺序逐步锁紧，避免壳体受力不均导致内部阀芯卡滞。内部的球形启闭件两侧配有弹性阀座，

　　阀座通常采用聚四氟乙烯或者改性橡胶材质，预紧后球面和阀座紧密贴合，截断状态下可以实现零泄漏，全开状态下阀芯的通流孔和管路轴线完全对正，介质流道几乎没有额外弯折，流阻远小于截止阀类产品，输送含少量微小颗粒的流体时也不容易出现积料堵塞。设计阶段首先确定的是两端法兰的安装边界：法兰盘的外径、厚度、螺栓孔中心圆直径、螺栓孔数量与孔径都严格遵循对应公称压力的法兰标准，保证模型可以直接对接同规格管路，不会出现现场安装时孔位不对中的问题；阀杆从阀体上部的填料函位置穿出，填料函内部预留了填料装填空间，压盖通过螺栓锁紧后挤压填料，实现阀杆转动位置的动密封，避免介质从阀杆间隙向外渗漏。整体结构没有复杂的电控或者气动执行部件，

　　全部依靠手动机械结构完成动作，可靠性极强，在断电、无气源的野外工况或者间歇性操作的管段上，这种纯机械球阀的适配性远高于自控阀门。建模时所有配合位置都按照实际装配逻辑做了约束：阀芯和阀座保留合理的配合间隙，阀杆和阀芯的驱动卡槽做了嵌合定位，两片阀体的连接螺栓孔位完全对齐，操作手柄的转动行程被阀体上的限位结构限制在90度范围内，避免扳动过度导致阀芯密封面错位。这套结构既可以作为阀门设计人员细化产品结构的参考，也可以用于管路布置阶段的空间干涉校验，提前确认阀门安装后手柄的操作空间是否足够，避免后期管路装好后手柄被周边设备挡住无法正常启闭。
