黄铜内螺纹手动直通球阀结构

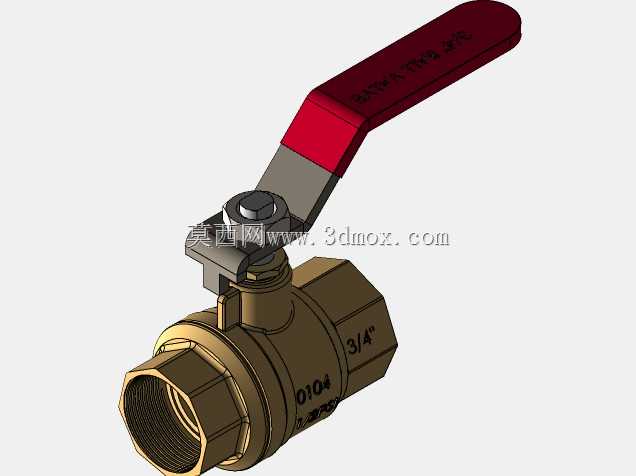

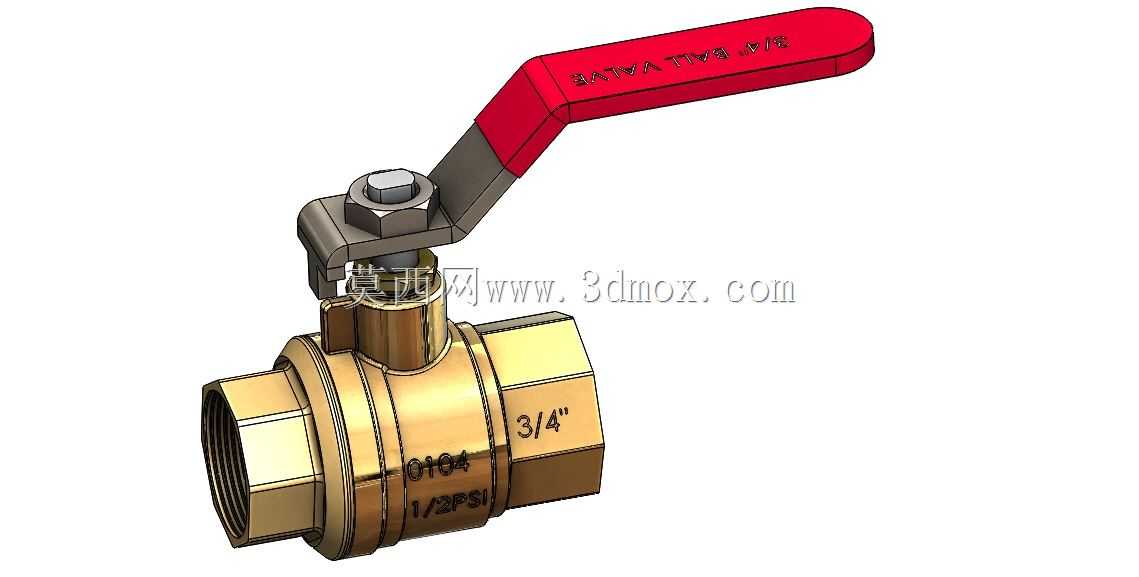

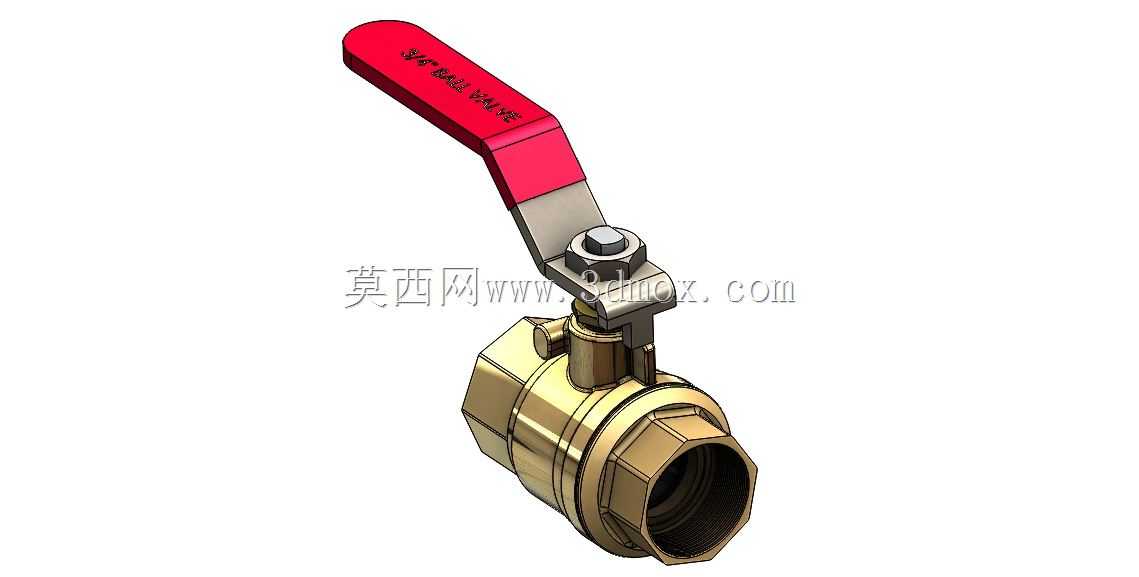

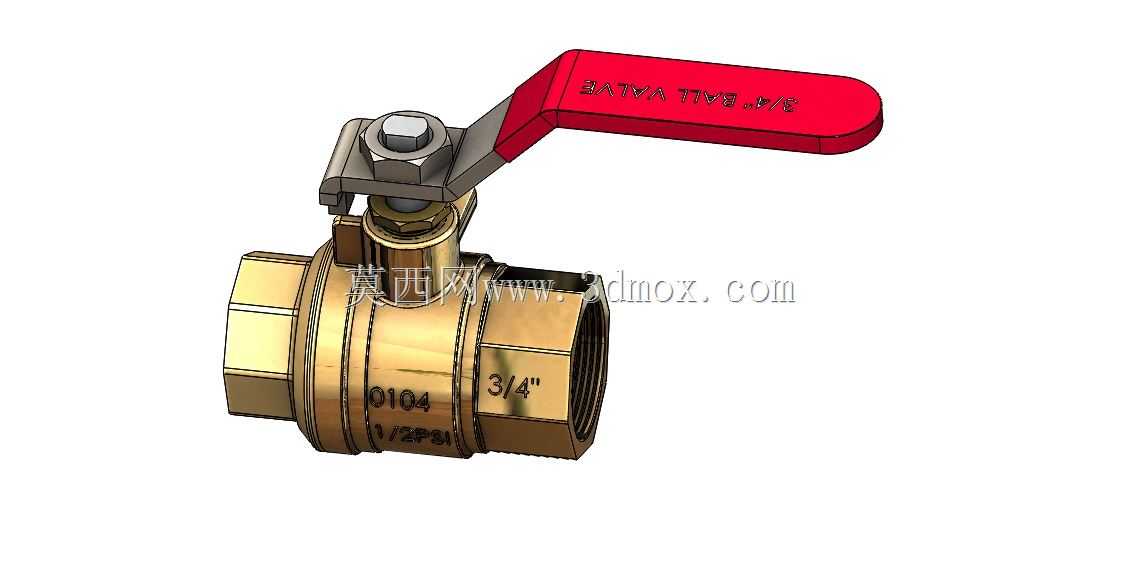

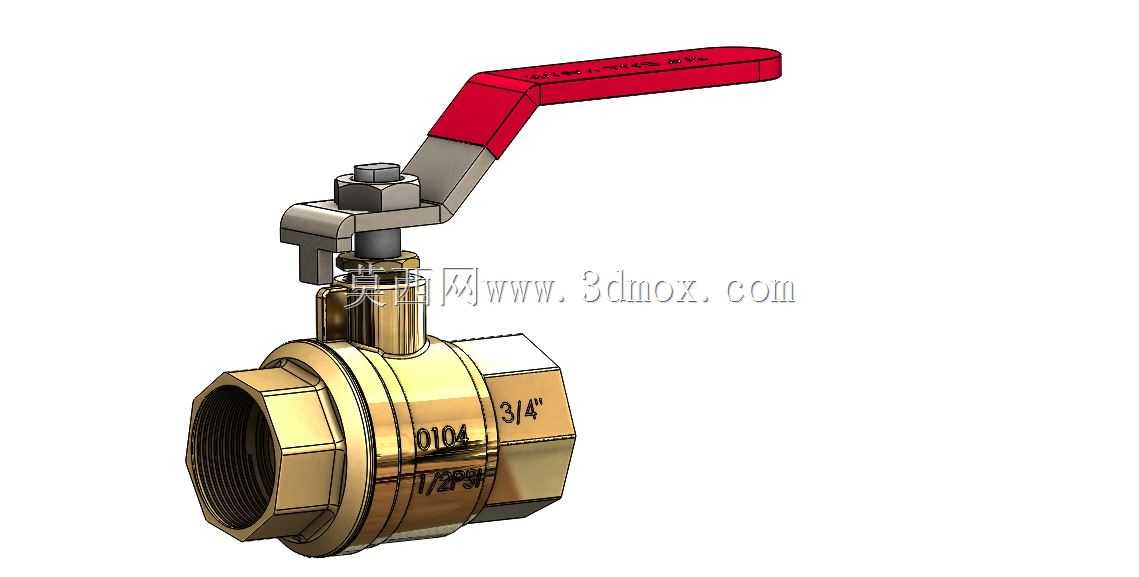

　　这款手动球阀采用常见的两片式黄铜阀体结构，主要面向水、气、低压油液以及普通工业管路中的通断控制场景。模型完整呈现了阀体、阀盖、球形阀芯、阀杆、压紧螺母、手柄和连接螺纹等关键部位，能够直观反映小型螺纹球阀在装配状态下的空间关系。阀体两端设置内螺纹接口，图中规格标识为3/4英寸，适合与对应管径的外螺纹管接头直接旋合。安装时需要在两端预留足够的扳手操作空间，尤其手柄侧要保留90度旋转范围，避免管道、支架或设备外壳干涉启闭动作。

　　从实际使用角度看，这类球阀并不承担精细流量调节任务，而是依靠阀芯通孔与流道对正或错位实现全开、全关。全开状态下，介质沿近似直通通道流动，流阻较小，压力损失明显低于多数截止阀；全关状态下，球体与密封座贴合，可快速切断管路。手柄方向通常与管道平行表示开启，与管道垂直表示关闭，现场人员无需额外仪表即可判断阀位，这也是手动球阀在给排水、暖通、压缩空气、设备旁管路和维修支路中广泛使用的原因。

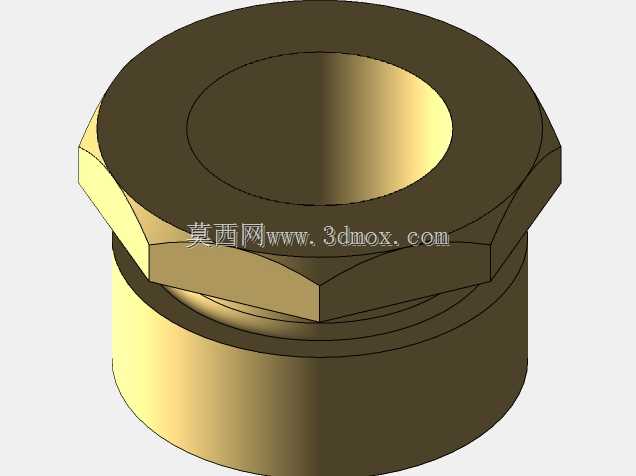

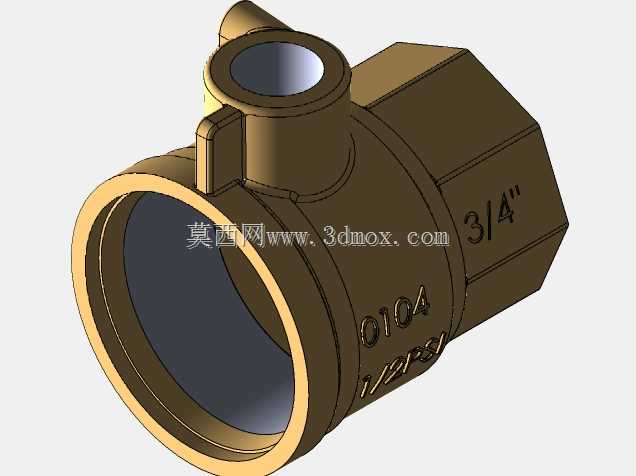

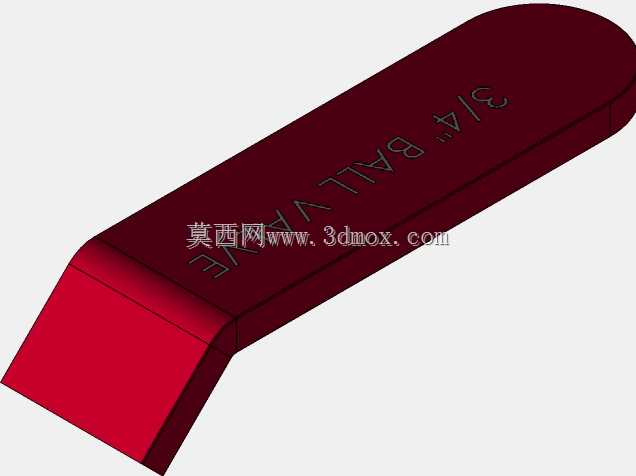

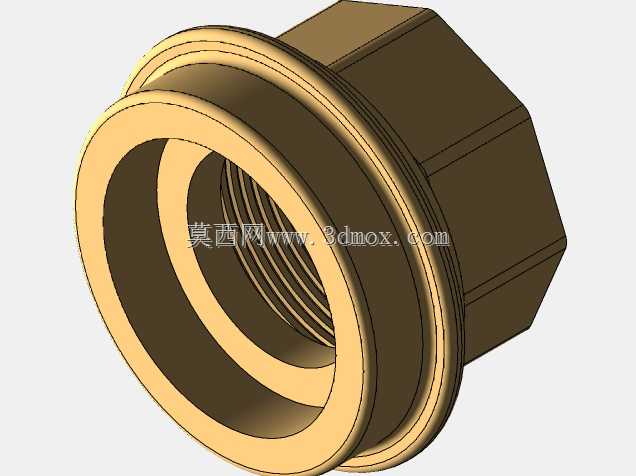

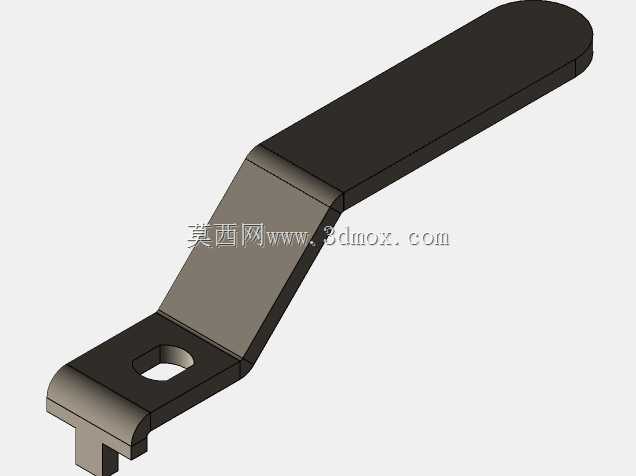

　　结构设计上，黄铜材料具备较好的切削加工性和一定耐蚀能力，适合民用与普通工业环境。阀体外形采用六角加强轮廓，既方便铸造或锻造成型后的机加工，也能在装配和维修时使用管钳、扳手夹持。两片式阀体通过螺纹连接并压紧内部密封件，阀芯位于中央腔室，阀杆从上部伸入并与球体的槽位配合。阀杆处设置填料或密封垫，再由压紧螺母约束，可降低介质沿阀杆外漏的风险。顶部红色手柄通过扁平段或紧固件与阀杆联动，力臂较长，操作人员用较小手部力矩即可克服密封摩擦完成启闭。

　　建模时需要重点控制几个边界：第一，两端内螺纹的公称尺寸、牙型和旋入深度要与管路标准一致，螺纹入口处应保留倒角，便于实际装配导向；第二，阀体中部最大外廓、六角对边尺寸和端部接口长度决定了安装空间，若布置在密集管廊中，还要核算扳手转角；第三，阀杆轴线与管道轴线垂直，手柄抬起后的高度不能与邻近设备冲突；第四，球体通孔直径应与公称通径匹配，过小会增加流阻，过大则会影响密封面宽度和阀体强度。

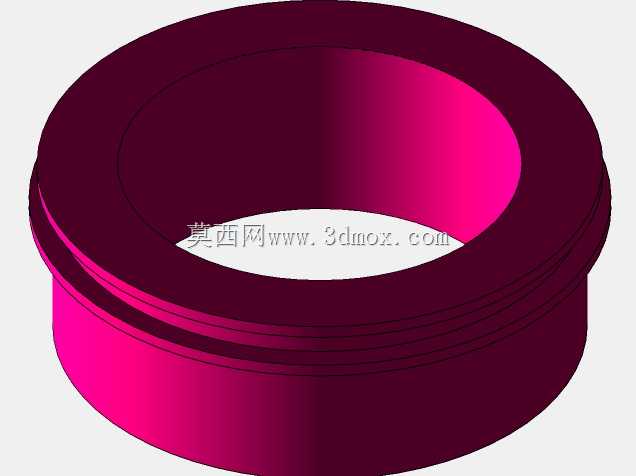

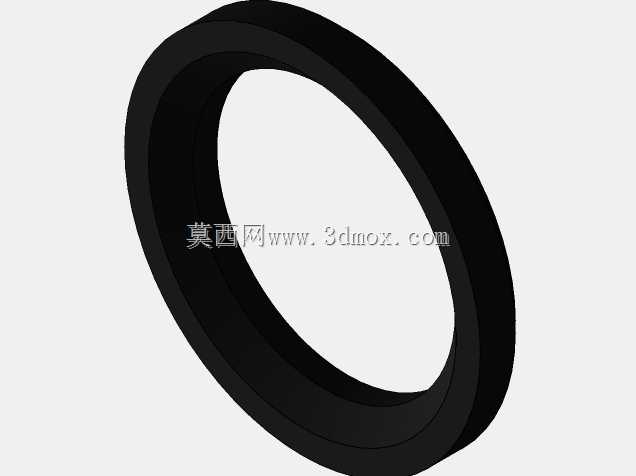

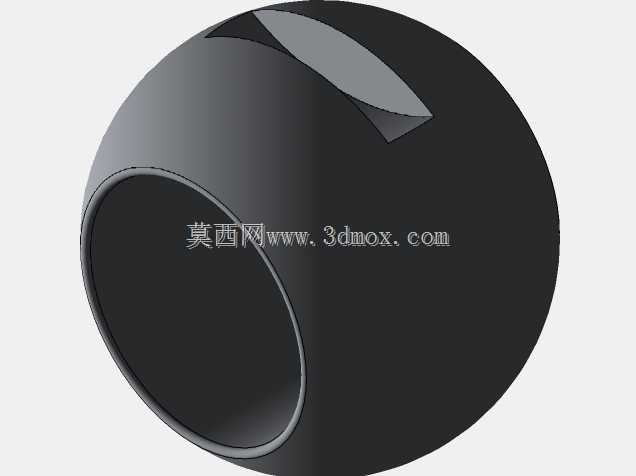

　　密封设计是球阀可靠性的核心。球体表面需要较低粗糙度和较高圆度，以便与阀座形成连续接触带。阀座材料常采用聚四氟乙烯或其他弹性密封材料，能够在低压工况下补偿微小形位误差，并降低操作扭矩。阀体结合面处的密封垫则负责防止两片阀体之间渗漏。长期使用中，若介质含有硬质颗粒，球体和阀座可能出现划伤，因此在污水、浆液或高杂质场景中，通常需要在阀前增设过滤装置，而不是直接依赖球阀承受磨蚀。

　　从维护角度看，这种小型螺纹球阀结构紧凑、零件数量少，拆卸路径清晰。松开阀体连接部分后，可以取出球体和密封座进行检查；阀杆填料处若出现轻微渗漏，可通过上部压紧件适当调整，但压得过紧会显著增加手柄扭矩并加速磨损。模型中将手柄、阀杆、压紧螺母和阀体分层表达，有利于在教学、选型沟通或装配干涉检查时说明零件装配顺序。

　　在设备布局中，球阀常布置在泵进出口旁、设备检修段、气源处理单元前后以及分支管路起点。它的优势是启闭迅速、结构简单、全开阻力小；局限在于节流工况下密封副容易受到高速介质冲蚀，因此不宜长期处于半开状态进行流量调节。若系统需要自动控制，可在此类手动阀结构基础上替换执行机构，但阀体高度、阀杆连接尺寸和安装间距都需要重新校核。

　　整体来看，该三维结构把黄铜球阀的外观特征和内部装配逻辑表达得较清楚：六角阀体提供装夹受力面，内螺纹端口承担管路连接，中央球体完成截流，上部阀杆传递扭矩，长手柄提供手动操作力臂。对于管路设计人员，这类模型可用于核对阀门长度、高度、手柄摆动范围和螺纹接口；对于结构建模人员，则可借此练习螺纹连接、旋转装配、密封件压缩关系以及钣金/塑胶手柄与金属阀杆的配合表达。
