方块式气动换向控制阀爆炸结构

　　该结构以方块式集成阀块为主体，围绕压缩空气通断、换向和节流控制展开，适合在小型自动化工作站、包装设备、夹具气路、检测治具以及教学实验台中使用。阀体采用长方体铝合金块体思路，外形规整，侧面预留两个横向气口，顶面布置安装孔位，能够直接嵌入设备安装板或固定在气动汇流排附近。相比细长管式阀，方块结构的重心集中，接管方向清晰，装配时不需要复杂支架，周边留出扳手空间和气管弯曲半径后即可完成布置。

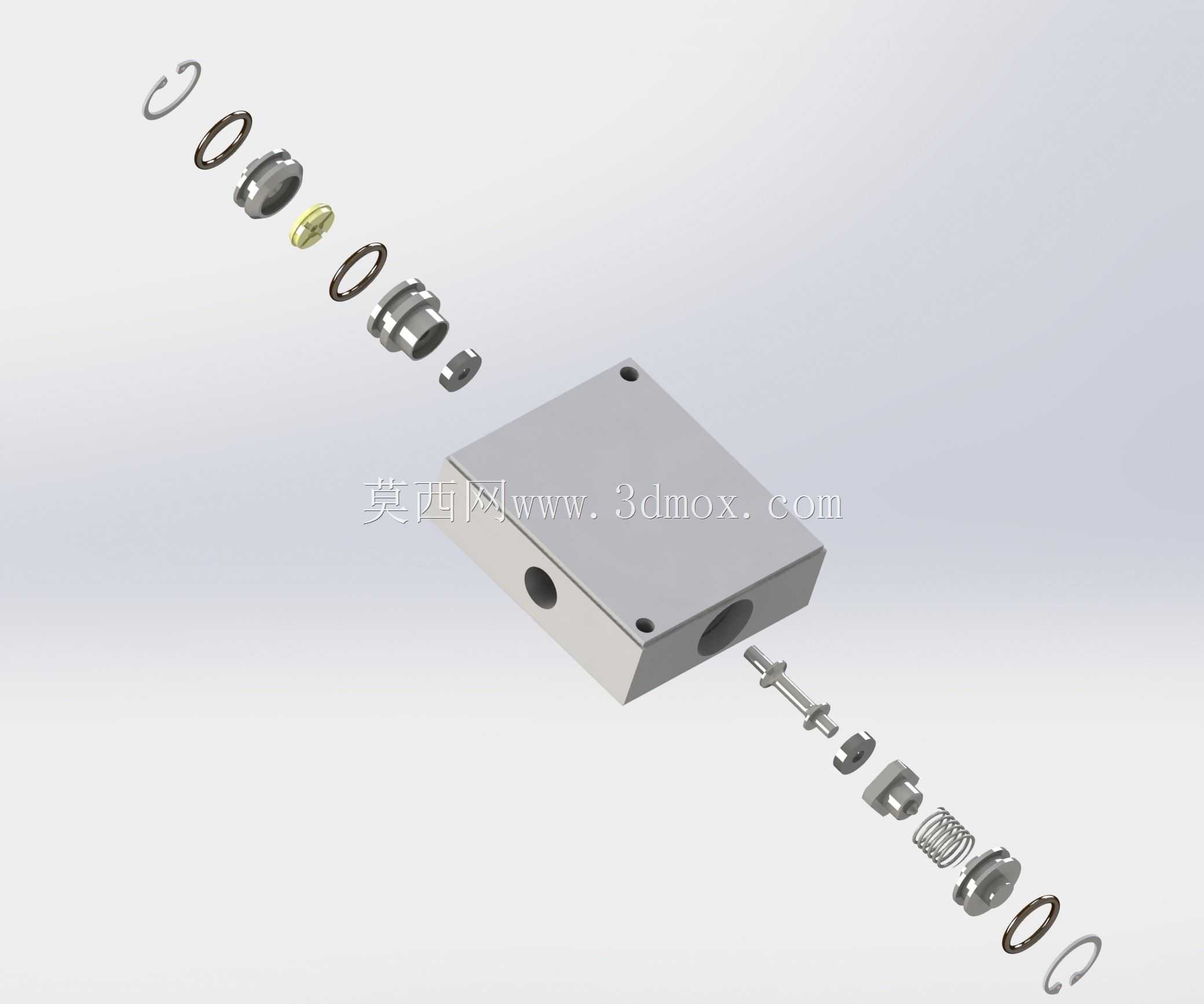

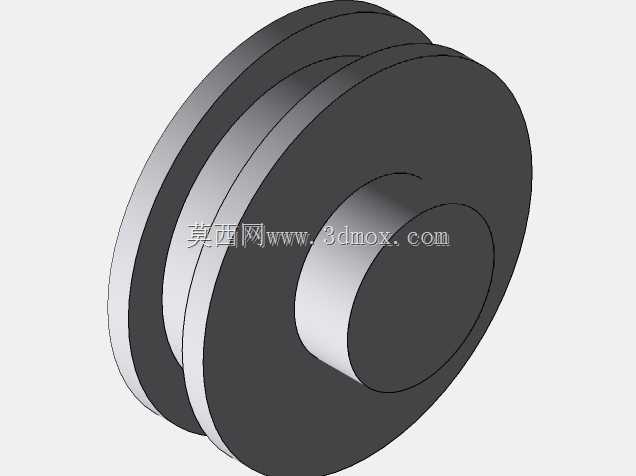

　　从爆炸关系看，气流通道两侧分别布置锁紧螺母、接头、密封圈、O形圈和端部挡件，内部阀芯沿轴向贯穿阀块。阀芯一端包含推杆、定位块、压缩弹簧和密封环，另一端通过螺母与接头形成限位。弹簧提供复位力，外部气源或机械推杆作用时，阀芯产生轴向位移，从而改变气道连通状态；外力解除后，弹簧推动阀芯回到初始位置。该类结构常用于单作用气缸控制、安全互锁回路、真空吸盘支路以及需要短时通气的夹紧机构。

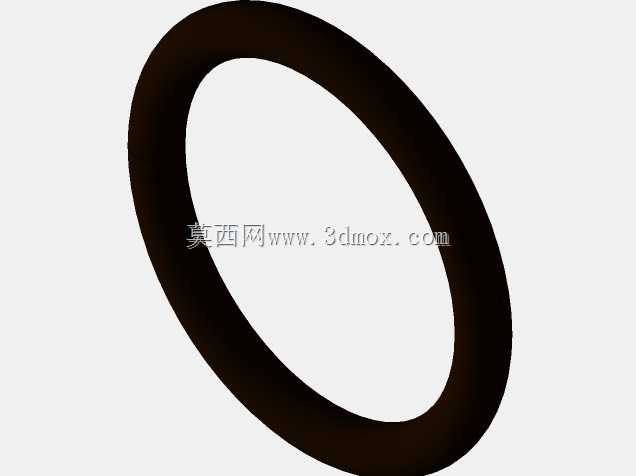

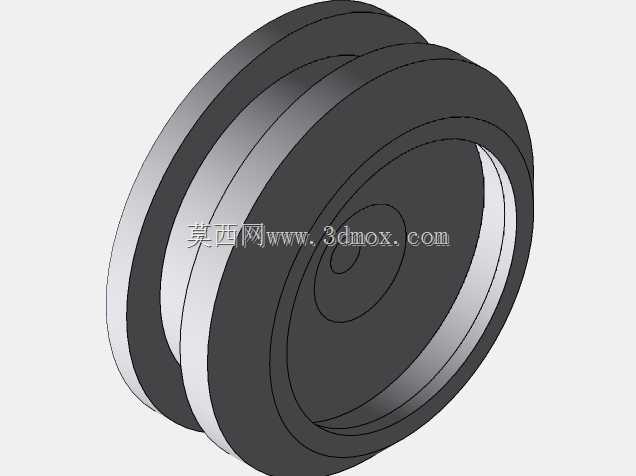

　　设计时首先要保证阀块孔系的同轴度。横向主孔与两端接头孔若不同轴，阀芯运动时会产生偏磨，密封圈也容易被剪切。因此三维建模阶段应把阀芯、弹簧、密封件和阀块孔按同一基准装配，再检查各段孔径台阶。密封沟槽位置不能只按外形摆放，需要结合O形圈压缩量校核：压缩过小会产生漏气，压缩过大则增大阀芯滑动阻力，长期动作后还会造成橡胶老化和卡滞。金属接头与铝阀块接触处应设置合适的螺纹旋入深度，端面密封件受压后填满微观间隙，同时避免螺纹过长顶歪内部流道。

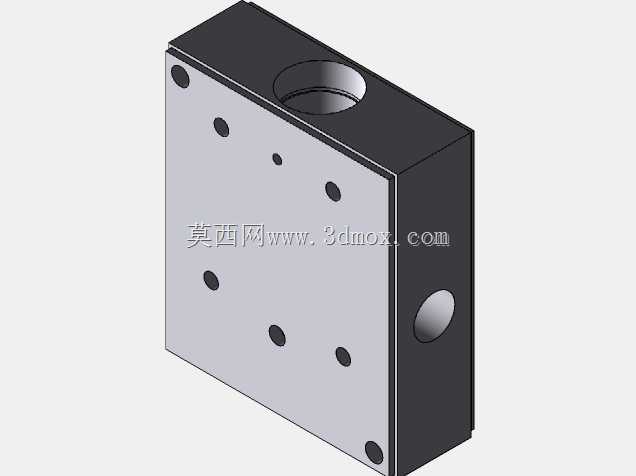

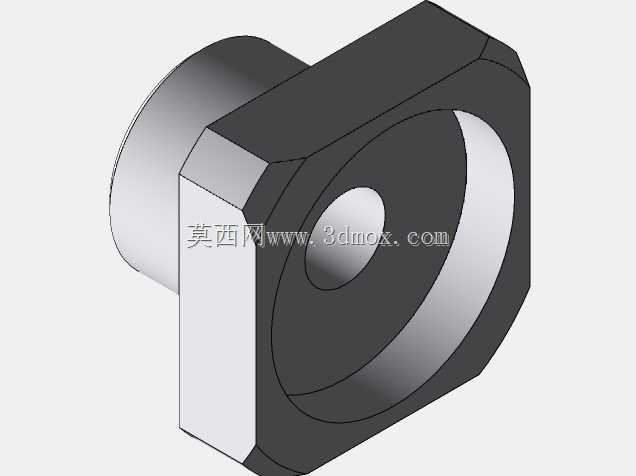

　　阀块外形尺寸属于紧凑型边界，主体长宽高比例接近厚壁方块，适合在狭窄电控柜旁或设备立板上安装。顶面两个小孔可作为螺钉固定位，安装时螺钉轴线应与阀块底面垂直，锁紧后不得使阀块产生明显弯曲；若安装基面不平，应增加垫片或加工平整面，防止孔系变形。侧向气口位于相对两侧，管路接入后呈直线走向，压损较低，也便于快速判断流向。现场布局时，阀块周围需保留接头拆装空间，尤其是两端螺母外侧要能容纳扳手旋转；气管不宜紧贴锐边，可在接口处保留短段柔性管，吸收设备振动。

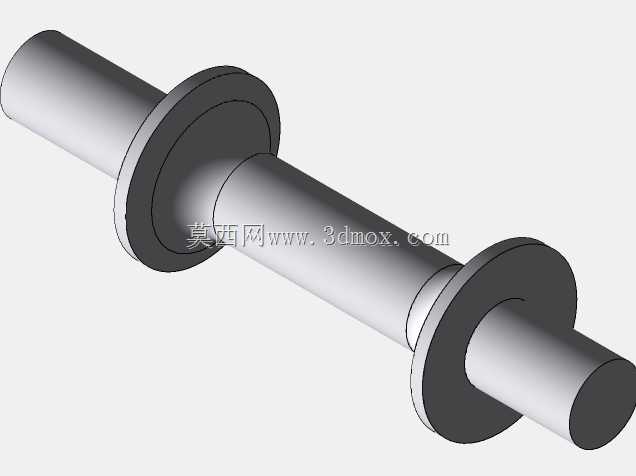

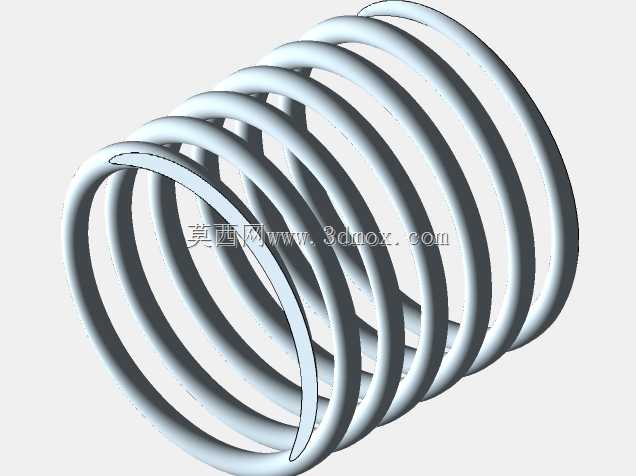

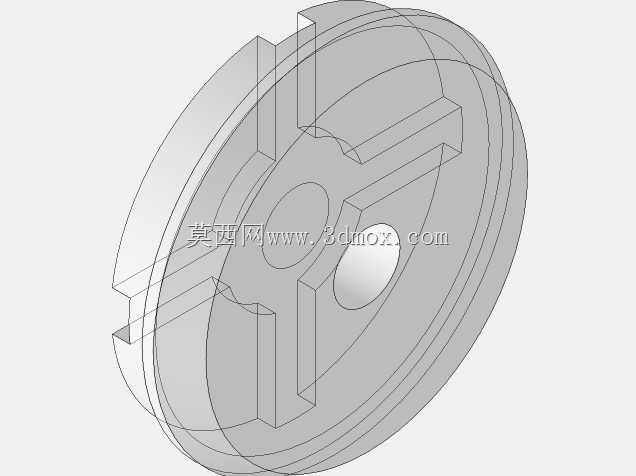

　　内部弹簧的选型与阀芯行程直接相关。弹簧自由长度、预压量和工作压缩量需要在装配空间内平衡：预压不足时复位不可靠，预压过大则会提高驱动压力需求。阀芯台阶面承担密封和导向双重作用，导向段不宜过短，否则在侧向载荷下容易倾斜；密封段则应保证与孔壁均匀接触。推杆外露端可接收机械触压或微型气缸动作，端部形状应避免点接触造成局部磨损，圆弧或小平底结构更有利于稳定传力。

　　材料搭配上，阀块适合采用轻量化铝合金并做表面氧化处理，阀芯和接头采用不锈钢或镀层钢材，弹簧使用弹性稳定的不锈钢丝，密封件根据介质选择丁腈橡胶或聚氨酯。这样的组合既能控制整体重量，又能抵抗车间空气中的水分和少量油雾。对于高频动作场景，还应关注密封圈与润滑脂的相容性，避免橡胶膨胀导致阀芯拖动。

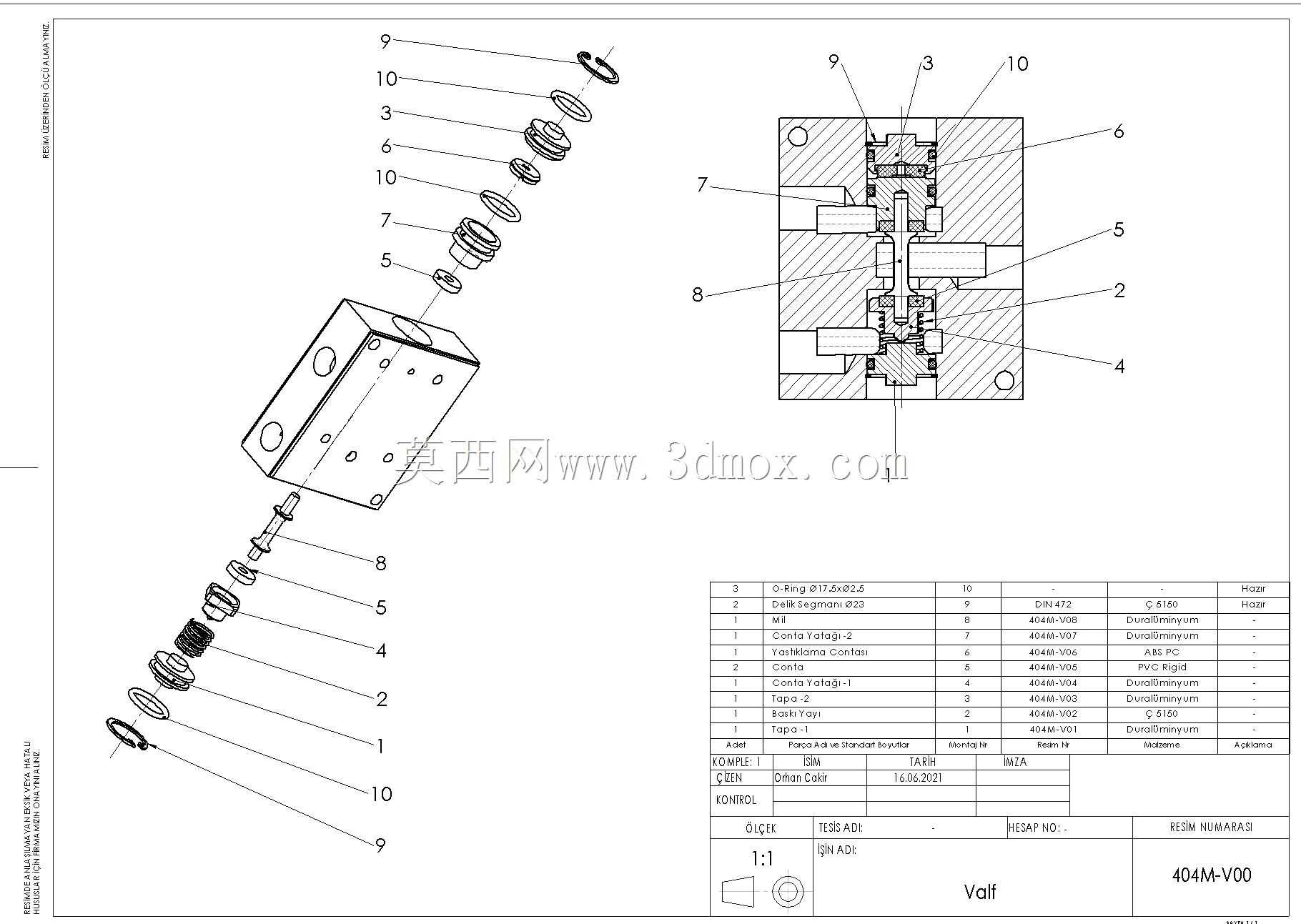

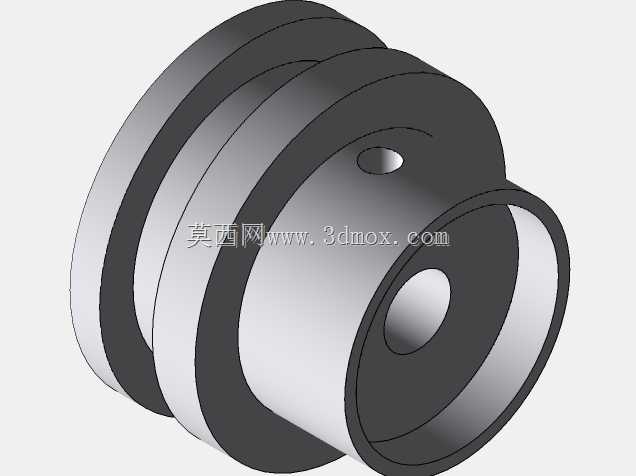

　　三维结构表达采用完全爆炸视图，各零件沿装配轴线依次展开，能够清楚显示O形圈、挡圈、锁紧螺母、弹簧、阀芯和接头的先后关系。建模时可先建立阀块实体与流道中心线，再以中心线为基准生成阀芯子装配，最后补充紧固件和密封件。干涉检查重点放在阀芯极限位置：全开和全关状态下，弹簧不能并圈，推杆不能脱离导向孔，密封环不得落入台阶尖角。流道转折处应保持圆滑过渡，减少压缩空气高速通过时的噪声和局部涡流。

　　在实际气路中，该阀可作为方向控制元件，也可通过更换阀芯直径和弹簧刚度适配不同压力范围。维护时从两端拆出接头和密封组件，即可检查阀芯磨损、弹簧疲劳及密封圈压痕，不需要整体破坏阀块。整体结构紧凑、零件数量少、装配逻辑明确，对气动设备设计人员进行阀块布局、密封校核和机构联动分析具有较强参考价值。
