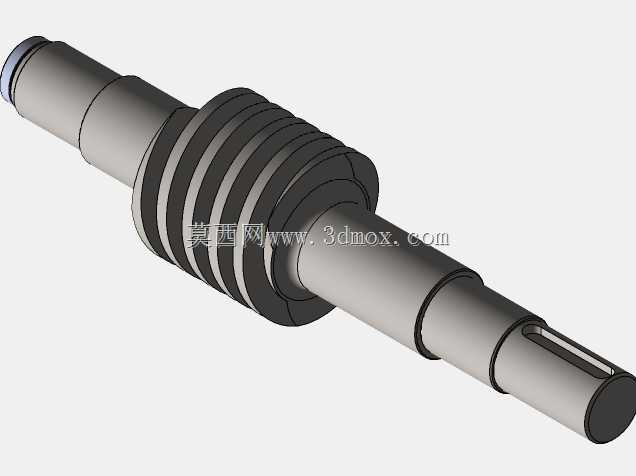

在中小功率减速传动单元的布局里,蜗杆轴往往是把回转输入、减速增扭、啮合输出整合在同一根回转件上的核心件,不需要额外拆分蜗杆齿圈与支撑轴体,同轴度更容易控制,装配累积误差也能压到更低。这套轴件采用阶梯轴的经典排布逻辑,从左端到右端依次设置不同直径的轴段:最左端细轴段可作为输入端对接联轴器、带轮或者电机输出轴,相邻轴肩用于定位输入端轴承内圈,轴肩端面的垂直度直接决定轴承跑合后的端面跳动;中段大直径区域加工连续多头螺旋齿,齿面与配套蜗轮齿面形成线接触式交错轴传动,单级就能实现较大传动比,常见于输送线分度机构、小型卷扬装置、伺服转台、食品包装机械的低速进给端以及通讯机柜配套的电动调节机构里,这类场景普遍要求结构紧凑、反向自锁可靠、运行噪音低,蜗杆传动刚好契合这些需求。螺旋齿右侧设置凸起轴环,作为中段啮合区与右侧支撑段的轴向分界,既可以给蜗轮侧的限位套提供靠面,也能避免装配时齿面与轴承端面发生剐蹭。向右延伸的两段等径差轴段分别适配右侧支撑轴承与轴端锁紧件,最右端轴段铣削出通长平键槽,键槽的对称度、槽底深度与轴段外径的配合公差都按传动件配合要求设计,平键嵌入后可外接手轮、同步带轮或者输出连杆,实现扭矩向外传递。
从实际安装边界来看,整根轴的轴向总长以两端支撑轴承的跨距为核心约束,中段蜗杆齿的外径大于两侧所有轴段,安装时必须沿轴向从箱体一侧的轴承孔穿入,无法径向直接卡入,因此箱体轴承孔的内径要大于蜗杆齿顶圆直径,或者采用剖分式箱体盖来完成径向就位。两端轴颈的直径按所选深沟球轴承或者圆锥滚子轴承的内孔标准系列选取,轴肩高度严格控制在轴承内圈允许的拆卸高度范围内,避免后续检修时拉马无法勾住内圈端面。键槽长度覆盖右端输出轴段的大部分配合长度,键槽端部留出退刀距离,铣削加工时不会在轴肩根部产生应力集中缺口。蜗杆齿的螺旋导程、齿形角与配对蜗轮的模数、齿数严格匹配,中心距偏差会直接影响啮合接触区位置,建模时把齿面螺旋线、轴段同轴度、键槽对称面全部关联到同一根中心基准轴上,后续工程图导出形位公差时可以直接引用基准,减少建模基准与加工基准不重合带来的偏差。
设计过程中优先把回转体特征放在轴类零件的建模逻辑下完成:先绘制中心轴线,再逐段绘制不同直径的回转截面,旋转生成基础阶梯轴坯,随后在齿段位置通过螺旋线引导扫描切除生成螺旋齿槽,齿根处保留圆角过渡,避免热处理时应力集中开裂。右端键槽采用拉伸切除方式生成,槽口两侧棱边保留微小倒角,装配平键时不会刮伤键侧配合面。所有轴段端面都做倒角处理,轴承热装或者冷压装配时可以顺利导入内孔,不会划伤轴颈配合面。这类一体式蜗杆轴在低速重载工况下可以选用45钢调质后齿面淬火,齿面硬度提升后耐磨寿命明显延长;在轻载高速、低噪音要求的办公设备或者通讯调节机构里,也可以搭配铜质蜗轮,利用钢与铜的摩擦副特性降低啮合磨损。轴系装配时两端轴承内圈靠轴肩轴向定位,外圈装入箱体轴承座孔,端盖调整轴承游隙后,蜗杆轴向窜动量被控制在极小范围内,蜗轮啮合侧隙也能稳定保持在设计区间,不会出现运转卡滞或者反向回差过大的问题。
