直线导轨滑台载物搬运模组结构

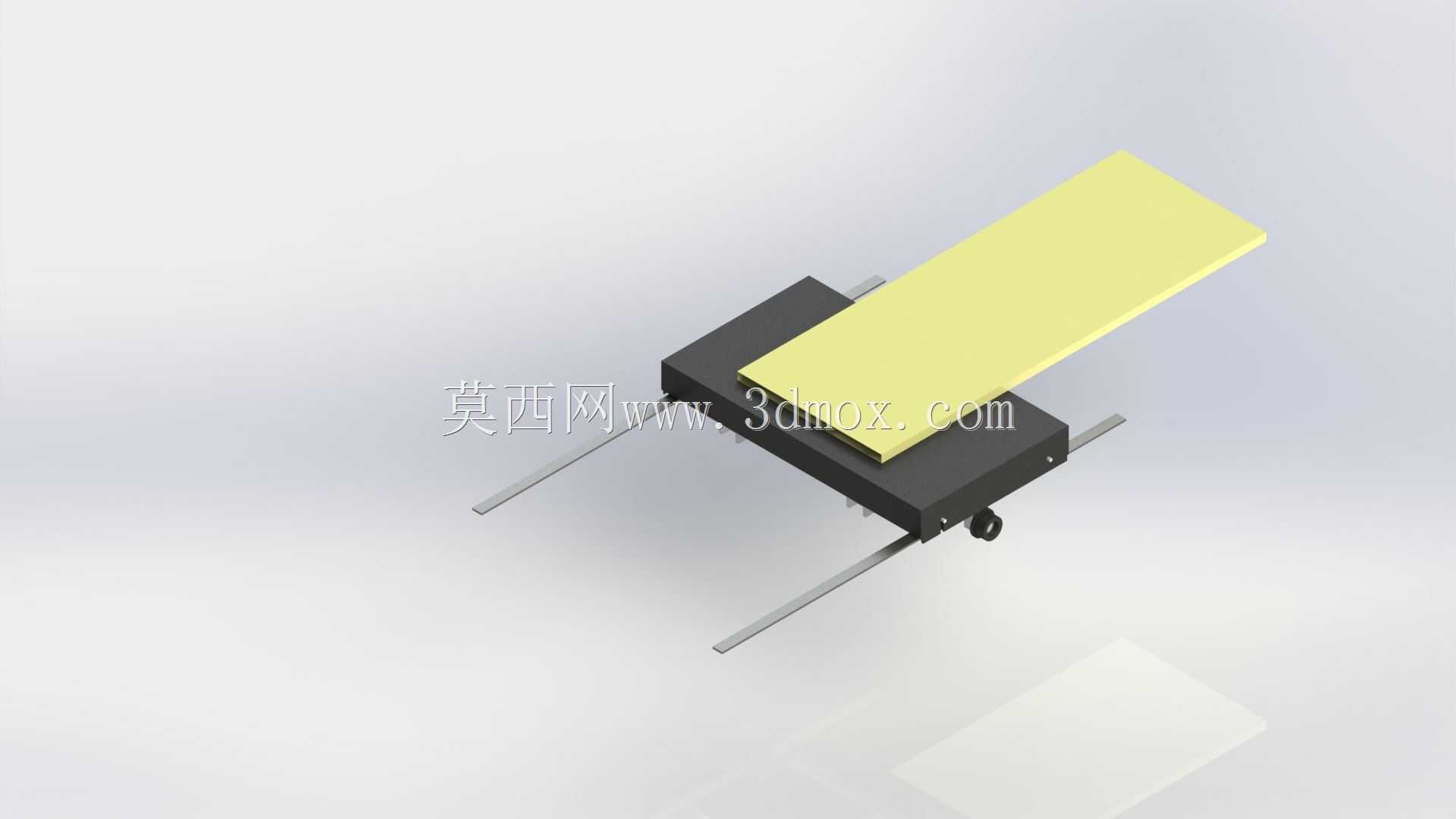

　　这套模组的核心定位是小行程水平移载工位，在3C装配线、实验室样件移送、轻型工装换位以及桌面自动化工作站里比较常见。结构上采用两根平行圆导轨作为导向基准，滑座跨装在导轨上方，依靠滑块内部的直线轴承承担径向与侧向载荷，保证载物板在往复运动过程中不出现明显偏摆。上方浅黄色平板为工件承载面，板面预留平整安装区域，可通过压块、定位销或螺钉直接固定待加工件、料盘、检测探头支架等外围部件；承载面与下方黑色滑座之间采用叠层连接，既增加了安装高度，也让受力路径从板面均匀传递到滑块，避免局部应力集中。

　　从运动逻辑看，该模组属于被动导向滑台，可外接气缸、丝杠、同步带或人工推拉作为动力源。两根导轨的平行度在装配时需要重点控制，若导轨间距偏差过大，滑块运行中会产生卡滞、异响并加速轴承磨损；建模时将导轨端部留出足够悬伸长度，方便在机架侧板上设计支撑座，同时限制滑座的极限行程，防止滑块脱出导轨。滑座侧面预留了动力连接件的安装位置，现场可根据节拍要求加装鱼眼接头、浮动接头或丝杠螺母座，降低动力轴与导轨方向不同轴带来的附加阻力。

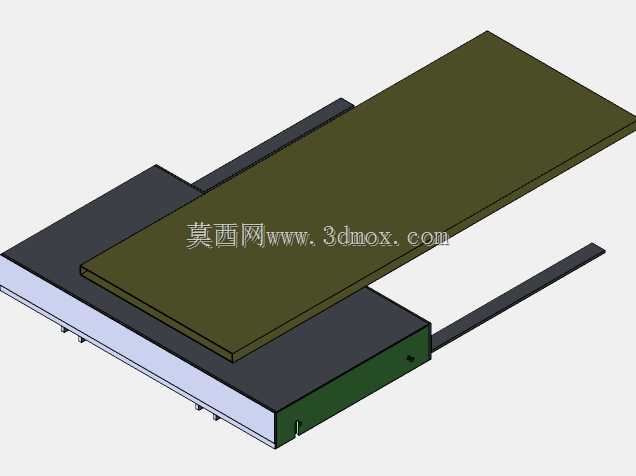

　　外形尺寸方面，载物平板的长宽大于滑座本体，向外延伸的区域为工件装夹留出操作空间，也便于在平板四周布置传感器挡片、缓冲块和限位螺钉。导轨长度按照有效行程加两端安全余量确定，滑块运动到两端极限位置时，仍保留一定的轴承啮合长度，防止滑块单侧受力。安装边界上，导轨下方需要预留支撑梁或铝型材机架的安装面，导轨轴线应与工件移送方向严格重合；滑座上下方向的总高度决定了与上方执行机构的垂直间距，设计周边布局时要给夹具升降、物料取放留出足够空间，避免载物板回程时与固定部件发生干涉。

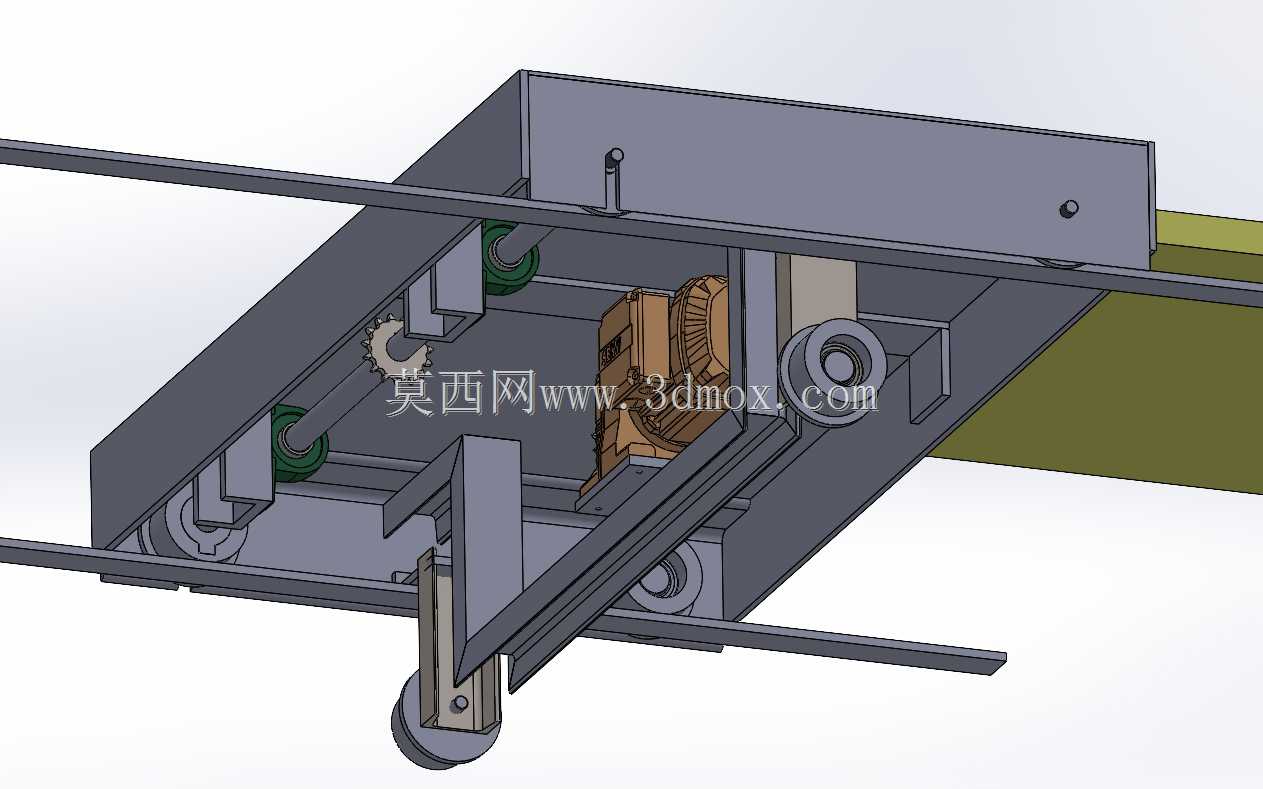

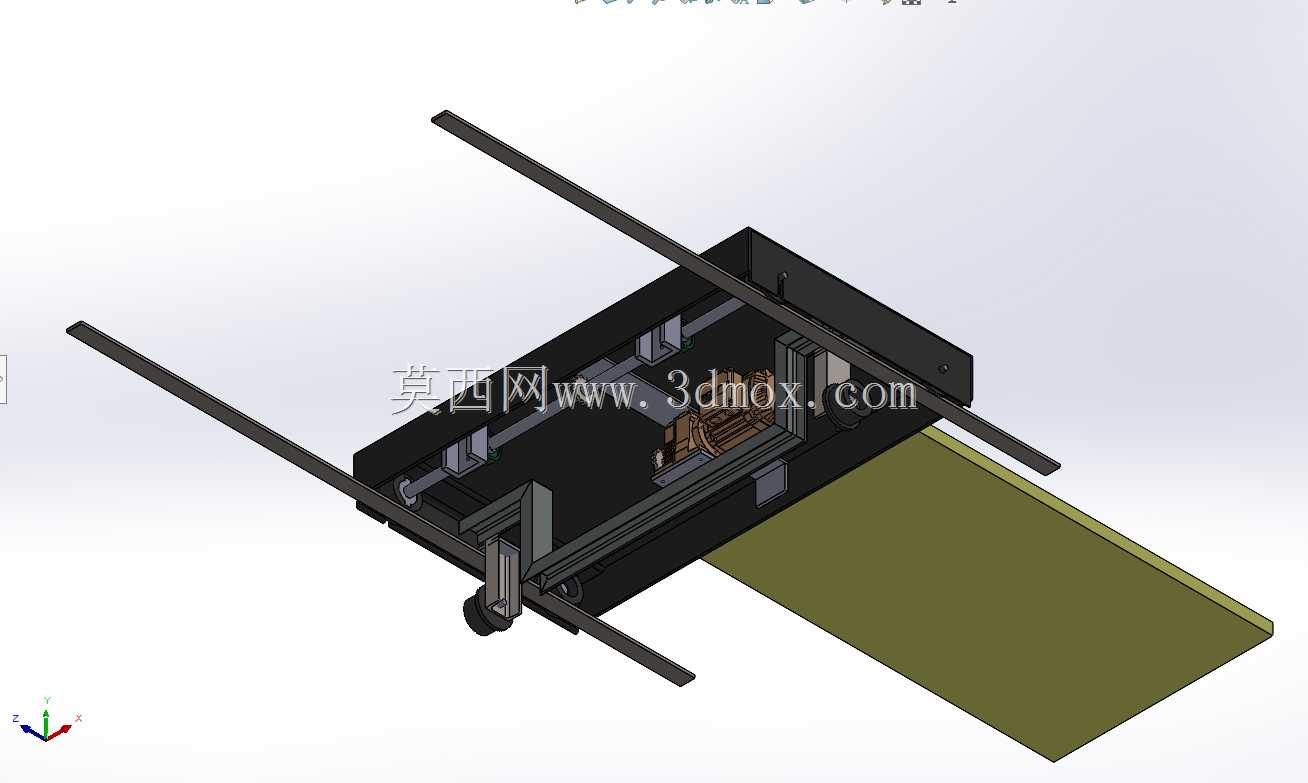

　　结构细节上，滑座本体采用块状基体，滑块与基体之间通过螺钉锁紧，装配后可配打定位销提升重复定位一致性。载物平板与基体的连接面建议做沉孔处理，保证螺钉头部不高出板面，防止工件放置时被顶起。导轨端部可加装限位挡块或液压缓冲器，在高速往复工况下吸收冲击能量；若用于洁净车间，还可在导轨外侧增加伸缩防护罩，减少粉尘进入轴承滚道。三维建模过程中，导轨、滑块、承载板、连接件按实际装配关系分层绘制，运动副处保留合理间隙，既能用于干涉检查，也能直接导出工程图指导机加工与装配。整体结构简洁、负载适配轻型移送场景，改造扩展空间充足，可作为自动化专机中标准移载轴单元使用。
