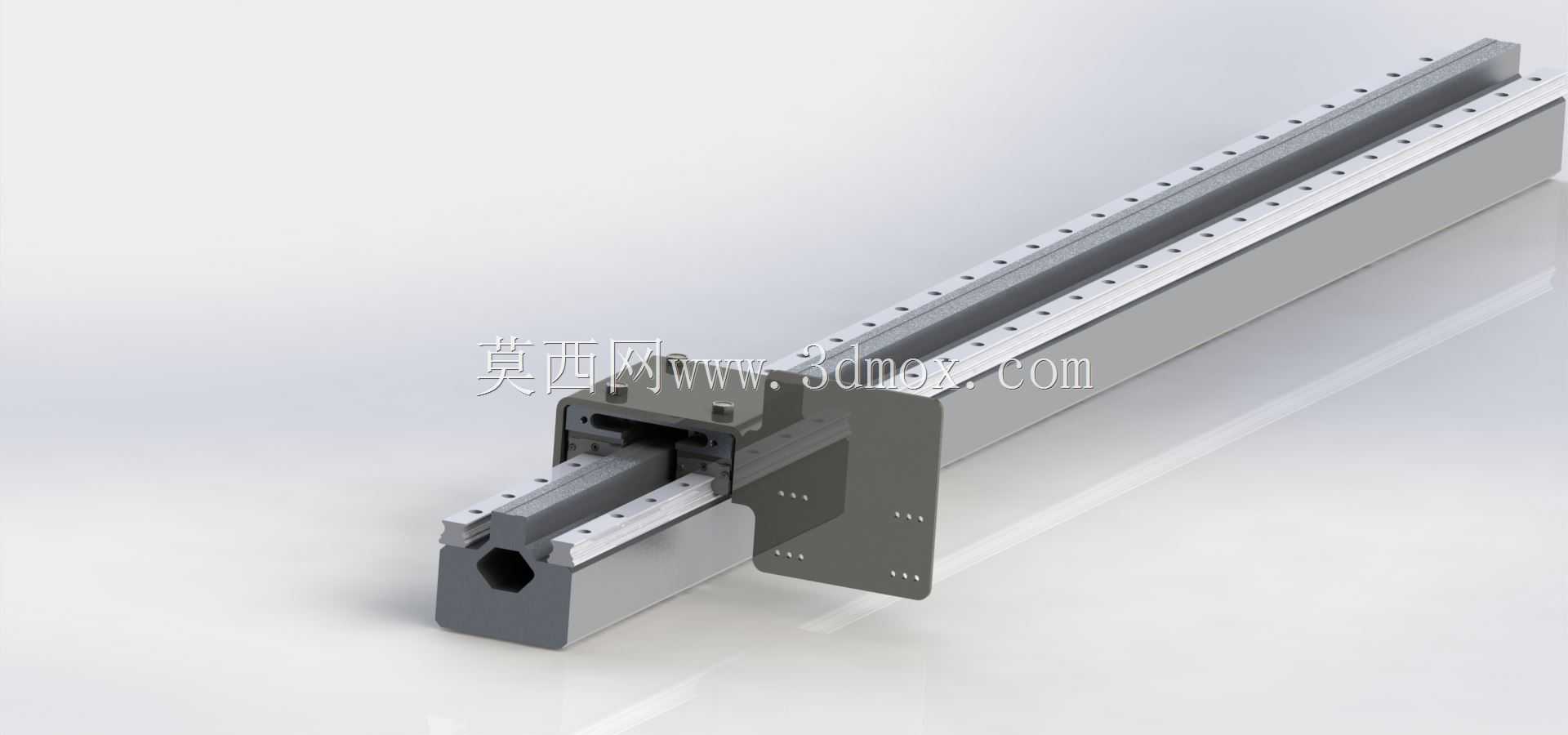

这套长条形线性运动结构面向需要稳定直线导向的设备场景,整体呈细长布置,主体沿长度方向形成连续导向通道,适合在喷射打印、材料铺放、检测输送以及小型自动化工位中承担承载与运动约束。结构外观并非单一光轴,而是采用类似多道导线槽与基座结合的形式,上侧连续分布槽道、凸筋和规则安装特征,能够在有限宽度内兼顾导向、走线、固定和外部附件连接。从设备用途看,该类线性系统的核心任务是让执行端沿固定方向平稳移动,减少横向偏摆和运行过程中的姿态波动。喷射打印类设备对运动直线性较敏感,喷头或涂布机构若在长行程中出现轻微扭转,可能造成轨迹偏移、喷印间距不均或材料堆积异常;因此模型在外形上采用狭长刚性基体,并通过多条平行筋槽提高截面抗弯能力,
使长跨距布置时仍能保持较明确的运动边界。建模时可先从整体安装空间入手。该件长度远大于宽度和高度,属于典型长行程导向部件,布局阶段需要确认设备机架上的可用直线空间,尤其要预留端部驱动连接、滑块行程余量以及维护拆装空间。基体上的孔位和槽位不宜只按视觉特征处理,应结合实际装配理解:部分孔位可用于与机架面锁紧,部分槽道可承担导线、管路或运动副限位,端部斜面和台阶则可能用于与相邻传动件、张紧结构或打印执行模块衔接。若在三维设计中复用该结构,应先建立基准中心线,再以中心线控制导轨槽、安装孔和端部特征的对称关系,避免长件累积偏差。结构设计思路上,细长件最容易出现的问题是刚性不足、固定点不合理和热变形后运动卡滞。模型表面连续的加强筋和分段式凸起,并不只是造型细节,它们能够提高基体在竖直载荷和侧向载荷下的截面惯性矩;规则排列的安装特征则提示实际装配时应采用多点固定,使支撑点沿行程分布,而不是仅靠两端锁紧。对于长行程模组,支撑间距过大时,中部会在滑块载荷作用下产生挠度,进而影响运行平顺性;若设备运行速度较高,还可能激发振动,表现为喷印线条抖动或定位重复精度下降。实际选型和结构校核中,需要把负载位置、运动速度、允许挠度和安装基面平面度一起考虑。该线性系统的外形边界比较明确:宽度方向紧凑,高度方向较低,适合安装在设备台面或横梁内部;上侧多条平行槽道可作为导向面、线缆容纳区或传感器感应区,侧面与底面则提供主要锁紧基准。端部逐渐收窄并带有斜向过渡,
这种处理有利于执行件靠近工位时减少干涉,也便于在有限空间内布置喷嘴、压轮或检测元件。装配时应保证底面与安装框架贴合,长方向不能强行扭曲锁附;若基面存在高低差,螺钉紧固后会把变形传递到导向槽内,造成滑动阻力增大。从功能特性看,导线式线性结构相比单纯平板导轨,更强调路径约束和附属元件集成。槽道可以限制柔性导线或管路在往复运动中的摆动范围,避免线缆随运动部件拖拽到工作区;平行凸筋则能形成防护和导向双重作用,使细小异物不易直接进入关键运动面。对于喷射打印环境,墨液、粉尘或固化材料残留都可能影响运动机构,设计时通常需要在槽道附近考虑遮蔽、清洁空间或可拆卸压条,模型中连续而规整的上表面特征,为后续增加防护罩、刮片或吸尘口提供了安装基础。
传动布置方面,这类长行程模组常与同步带、丝杠或齿轮齿条方案配合。若负载轻、速度快,同步带驱动更常见;若要求较高定位精度,则可考虑丝杠,但细长行程下丝杠转速和临界转速需要校核。模型本身重点表达的是导向与安装基体,工程师在完善方案时还需补充滑块、驱动件、限位开关和原点传感器的位置。两端应设置机械限位,防止执行组件超程脱出;槽道附近可布置磁栅或光栅读取路径,但要保证读数头与标尺之间的间隙不受装配变形影响。加工与装配视角下,长条形导向件对直线度和各槽位平行度要求较高。单件成型后需控制翘曲,尤其是长度较大的薄壁筋板结构;若采用机加工件,应重视一次装夹下完成基准面和关键槽道加工,减少二次找正带来的误差。若用于打印设备,还需关注材料温度变化,喷头附近热辐射可能使导轨局部伸长,因此固定方式宜采用一端定位、另一端允许伸缩的思路,或在长槽孔中释放热膨胀量。维护上,连续槽道应便于清理,安装孔不能布置在容易积液的位置,端部过渡区也要避免形成藏污死角。整体来看,该模型适合作为长行程直线执行机构的基础骨架进行深化:它提供了狭长刚性基体、多槽导向路径、分段安装界面和端部衔接形态,可在喷印、涂布、检测或轻型输送设备中承担运动导向与线缆约束。后续三维设计应围绕实际负载校核截面强度,依据机架空间确定支撑点,并把驱动、限位、防护和维护操作一并纳入装配边界。
