微型直线滚动导轨滑块组件

　　这套微型直线滚动导轨滑块组件，在桌面级精密传动场景里的使用频次非常高，很多做小型自动化模组、3D打印运动轴、光学检测平台、实验室微量进给机构的工程师，在选型初期都会先把这类微型导轨的三维结构调入装配体做干涉校验。区别于大规格重载直线导轨，MGN12系列的截面尺寸做了大幅压缩，导轨宽度仅12毫米，整套组件的安装占用空间极小，专门针对安装边界局促、负载不大但对运动平顺性有要求的工位设计。

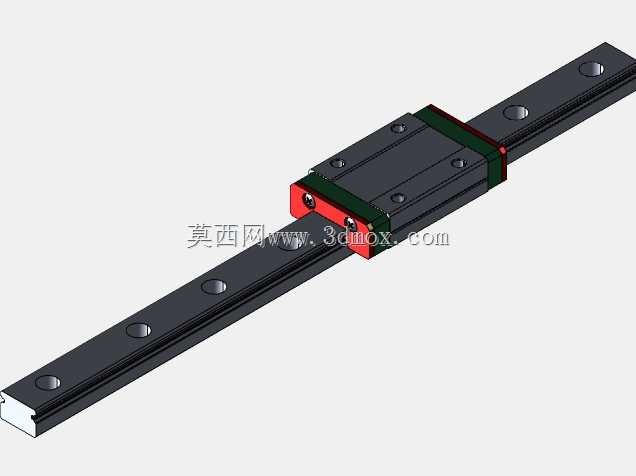

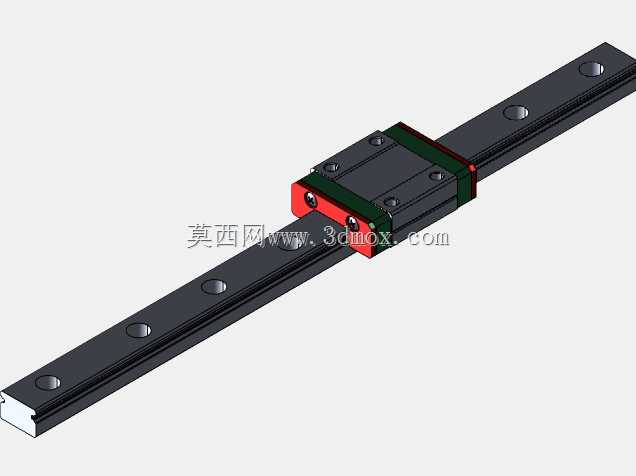

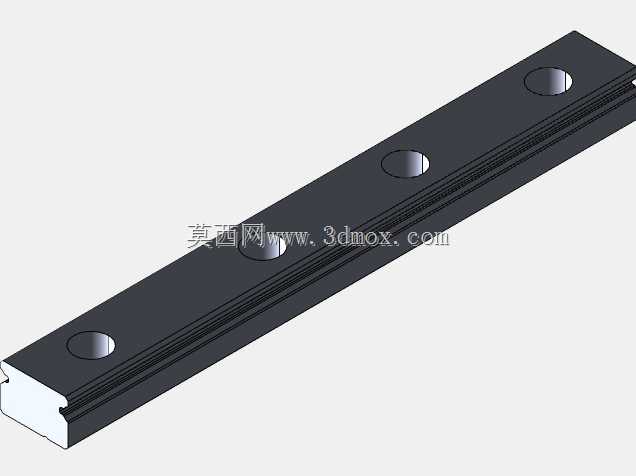

　　从实际装配逻辑来看，导轨本体采用精加工合金钢材质，轨面经过淬硬处理，沿长度方向等距加工出沉头安装孔，孔位间距按照标准规格排布，现场安装时可以直接通过内六角螺钉把导轨锁紧在设备的安装基准面上，不需要额外加工复杂的定位台阶，只要安装面的平面度控制在合理范围内，就能保证导轨的直线度基准。配套的滑块内部集成了循环滚珠链，滚珠在滑块的回流通道内持续循环，把滑块和导轨之间的滑动摩擦转化为滚动摩擦，启动阻力极小，即便驱动端用的是小扭矩步进电机或者微型伺服电机，也能轻松带动滑块做往复直线运动，不会出现低速爬行的问题。

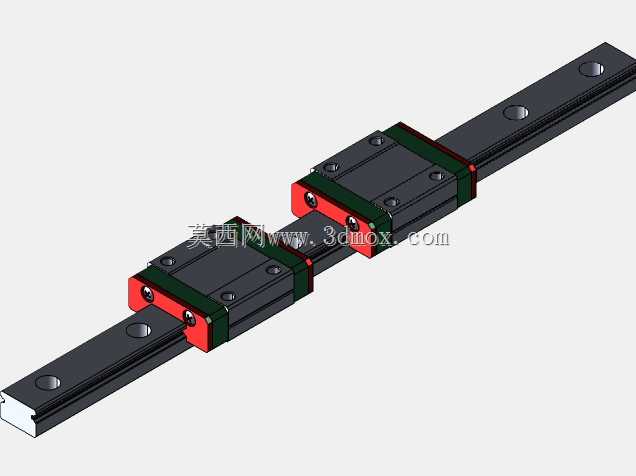

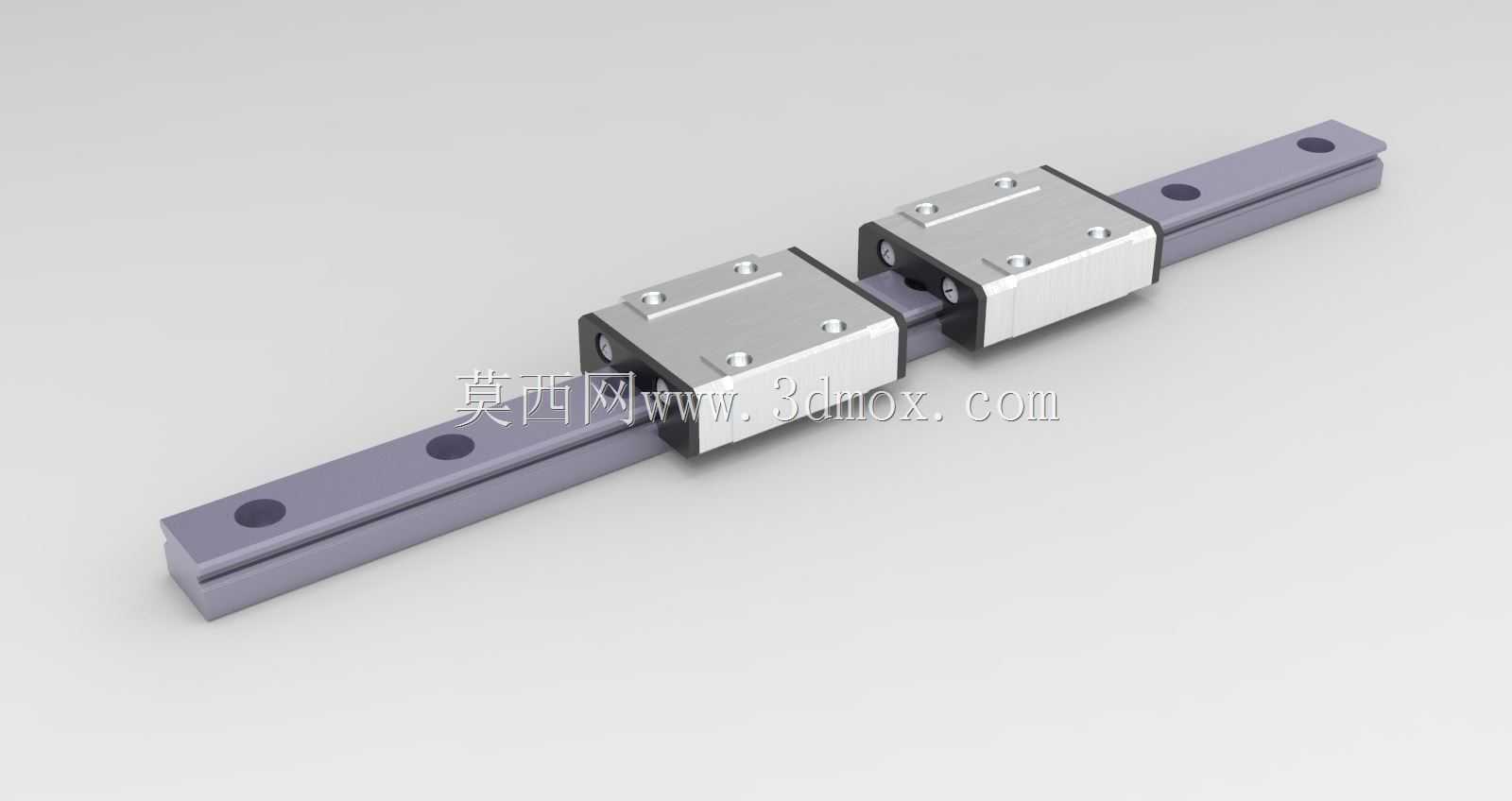

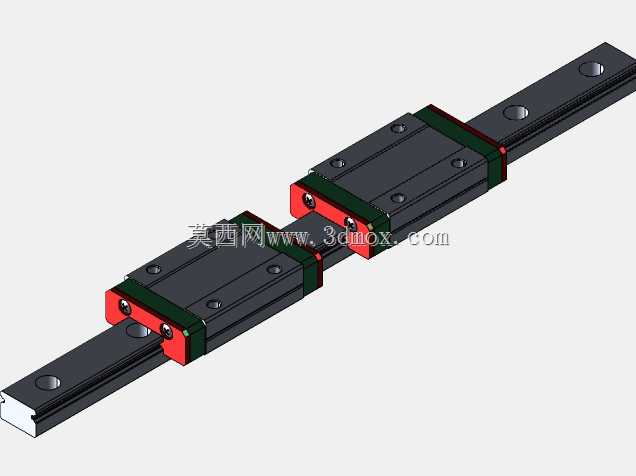

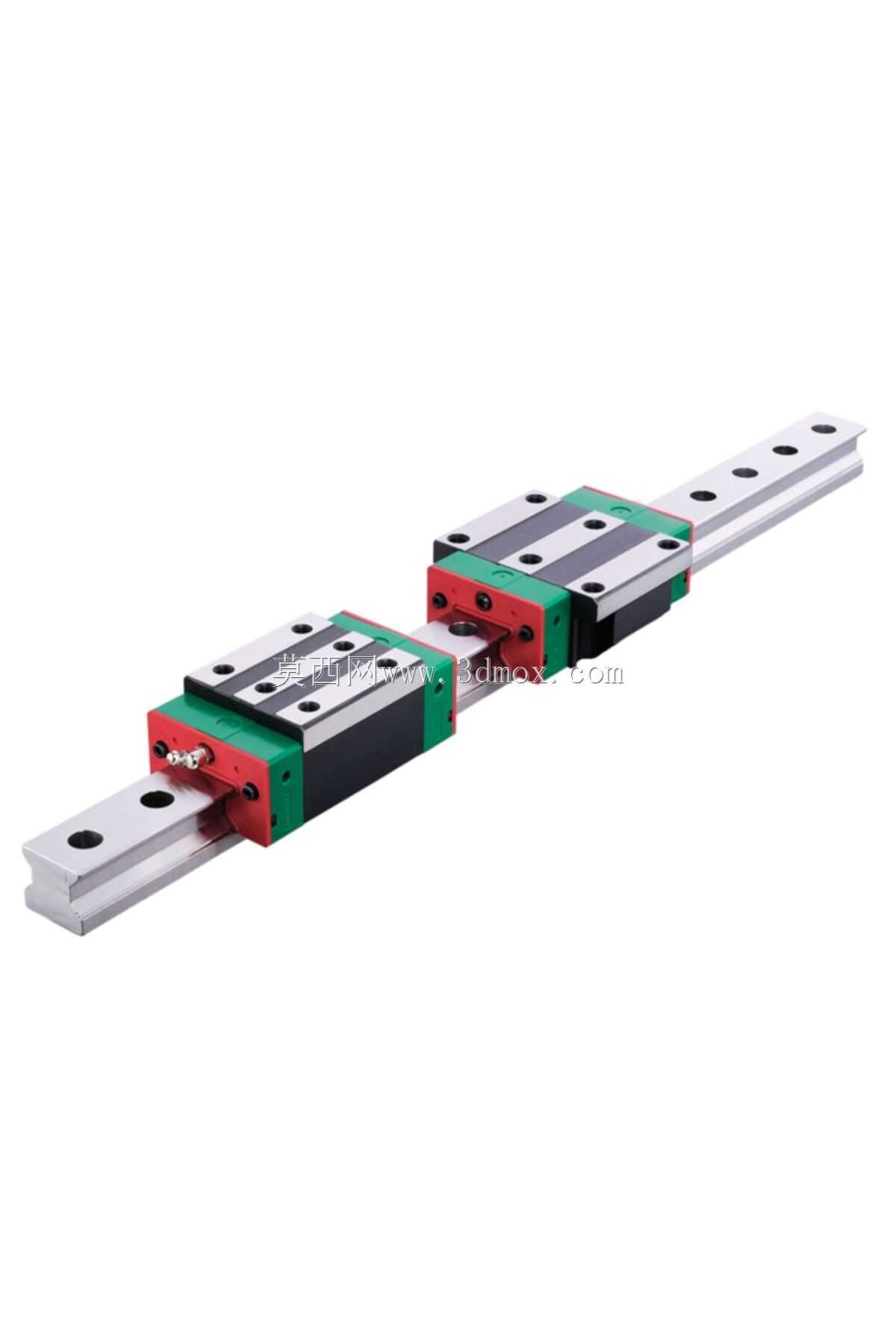

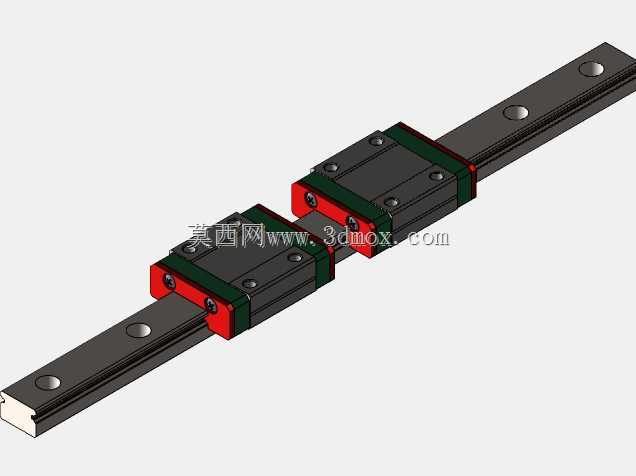

　　这套模型里同时呈现了多滑块搭配长导轨的装配状态，在实际设备布局里，单根导轨上配置两个滑块是非常常见的方案：两个滑块拉开一定间距之后，整个运动副的抗倾覆力矩能力会明显提升，当滑台上挂载的负载重心偏离导轨中心平面时，双滑块结构可以分担偏载带来的力矩，避免滑块单侧受力过大造成滚珠磨损加快、运动卡滞。很多视觉检测设备的相机安装滑台、小型点胶机的Z轴升降滑台，都会采用这种单导轨双滑块的布局，既节省安装空间，又能保证运动过程的姿态稳定。

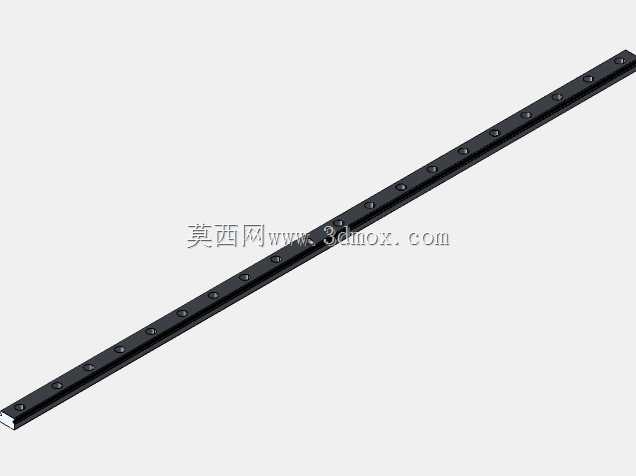

　　设计建模的时候，工程师首先要核对的就是导轨的长度适配边界，这类微型导轨的有效行程可以根据需求从50毫米到2000毫米区间裁切，三维模型里把不同长度规格的安装孔位、两端余量都做了参数化还原，调入总装的时候可以直接按照自己的行程需求截取对应长度，快速核对滑台从原点移动到极限位置时，滑块不会和导轨两端的限位结构发生碰撞，同时也能确认导轨上的沉头孔和设备底板上的预加工螺孔完全对齐，不用在后期拆件的时候才发现孔位错位。

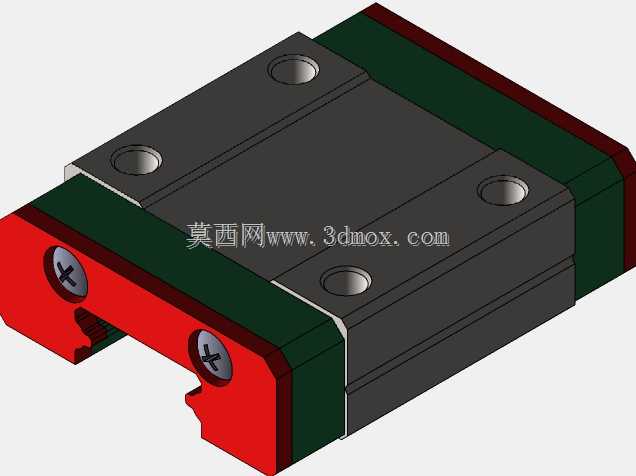

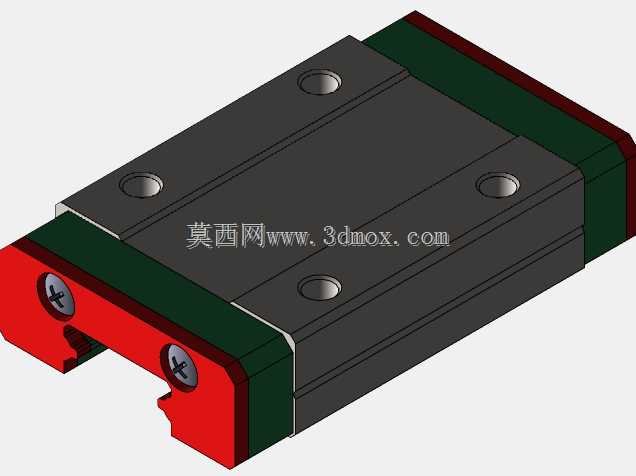

　　滑块的外形细节也做了完整还原：滑块两端的端盖采用工程塑料材质，内置防尘刮片，当设备运行在有少量粉尘、切屑的车间环境里，刮片可以把附着在导轨轨面上的细小杂物挡在滑块外部，避免杂物进入滚珠滚道造成滚道点蚀。滑块侧面的注油嘴位置也按照实物还原，后期维护的时候可以直接通过注油嘴补充锂基润滑脂，不需要拆解滑块就能完成保养，维护效率很高。

　　从应用场景延伸来看，这类微型导轨不止用在工业自动化设备里，很多小型数控雕刻机的XY运动轴、医疗设备里的样本推送机构、半导体产线上的芯片载台移送机构，也会大量选用该规格导轨。它的额定动负载虽然远低于重载导轨，但在轻载高速往复运动的工况下，滚珠的接触应力始终处在材料允许的疲劳极限范围内，长期运行的精度保持性完全可以满足微米级定位的要求。建模过程中还特意还原了导轨和滑块的配合间隙，三维装配体里保留了合理的滚动体配合公差，工程师做运动仿真的时候，可以直接模拟滑块在导轨上的全行程移动，校验拖链、管线、周边紧固件在运动过程中会不会和导轨组件发生空间干涉，提前在设计阶段把布局冲突问题排除，减少后续样机加工阶段的返工量。
