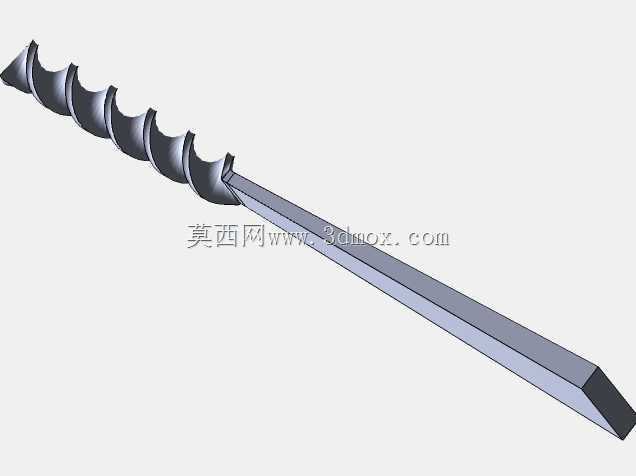

螺旋排屑长杆麻花钻具结构

　　该钻具采用长直六角传动杆搭配前端连续螺旋排屑叶片的整体构型，在深孔加工作业场景中，六角杆身可直接适配手电钻、台钻、磁力钻等常规钻孔设备的夹头夹持位，六面贴合的夹持形式相比圆杆夹持能传递更大扭矩，重载钻孔时不会出现杆身打滑、空转的问题，长杆的长度设计可满足厚板材、深基坑土层、木质深孔、塑料构件深孔等常规短钻头无法触及的作业深度需求。前端螺旋段的螺旋升角经过反复校核，作业过程中钻削产生的切屑会顺着连续螺旋槽被持续向外推送，不会在孔底堆积卡滞，无论是木材钻孔产生的长条木屑、冻土钻孔带出的碎土，还是塑料钻孔产生的带状切屑，都能沿螺旋叶片的导向顺畅排出孔外，避免切屑反复研磨孔壁造成孔径扩大、孔壁粗糙，也能减少切屑摩擦带来的钻体过热问题，

　　延长钻具连续作业时长。钻具最前端的切削端头做了收尖处理，钻孔初始定位时尖部可先抵住工件表面，不会出现钻头跑偏、划移的情况，开孔定位精度更高，不需要提前打样冲眼辅助定位。从结构设计逻辑来看，整根钻具的杆身和螺旋段采用同轴一体化布局，传动扭矩从六角柄端输入后可沿杆身直线传递到前端切削头，动力传递路径无偏心，高速旋转时整体动平衡表现稳定，长杆悬伸作业时也不会出现大幅晃动，钻出的孔直线度好，不会出现斜孔、弯孔的缺陷。螺旋叶片的外径保持全程一致，保证钻孔全程孔径统一，叶片和中心杆的连接过渡处做了圆滑补强处理，螺旋推送切屑时叶片根部不会因为切屑挤压出现应力集中断裂的问题，在遇到硬质夹杂物、进给阻力突然增大的工况下，结构强度冗余足够，

　　不会出现螺旋叶片弯折脱落的故障。安装边界方面，六角传动杆的对边尺寸适配市面绝大多数通用钻夹头的夹持范围，杆身长度预留了足够的夹头夹持深度，装夹时不需要额外加装转换接杆，夹头锁紧后杆身伸出长度可根据实际钻孔深度灵活调整，当作业孔深较浅时可以多夹持一段杆身，缩短悬伸长度提升整体刚性，钻深孔时再调整夹持位置保证有效钻孔行程。螺旋段的最大外径即为成孔直径，作业时工件周边需要预留出不小于螺旋外径的排屑空间，保证向外输送的切屑可以顺利散出，不会在孔口位置堆积堵塞螺旋槽。这类钻具在户外木栅栏搭建、园林冻土打洞、厚实木工件深孔加工、塑料管材开孔、保温层穿孔等场景中都有大量应用，相比普通短麻花钻，它的排屑连续性更好，深孔作业不需要反复进退钻头排屑，

　　作业效率提升明显，长六角杆的结构也让它可以搭配延长杆使用，进一步拓展作业深度，适配更多狭窄、深位的钻孔工况。建模过程中螺旋特征采用连续扫掠生成，保证螺旋曲面全程顺滑无拐点，六角杆的棱边做了细微倒角处理，既避免装配夹头时棱边刮伤夹头内孔，也去除了热处理环节容易产生应力集中的尖锐边角，整体结构完全贴合实际五金钻具的加工工艺逻辑，没有出现脱离生产实际的异形结构。
