双轮盘金属线缆卷筒支撑架结构

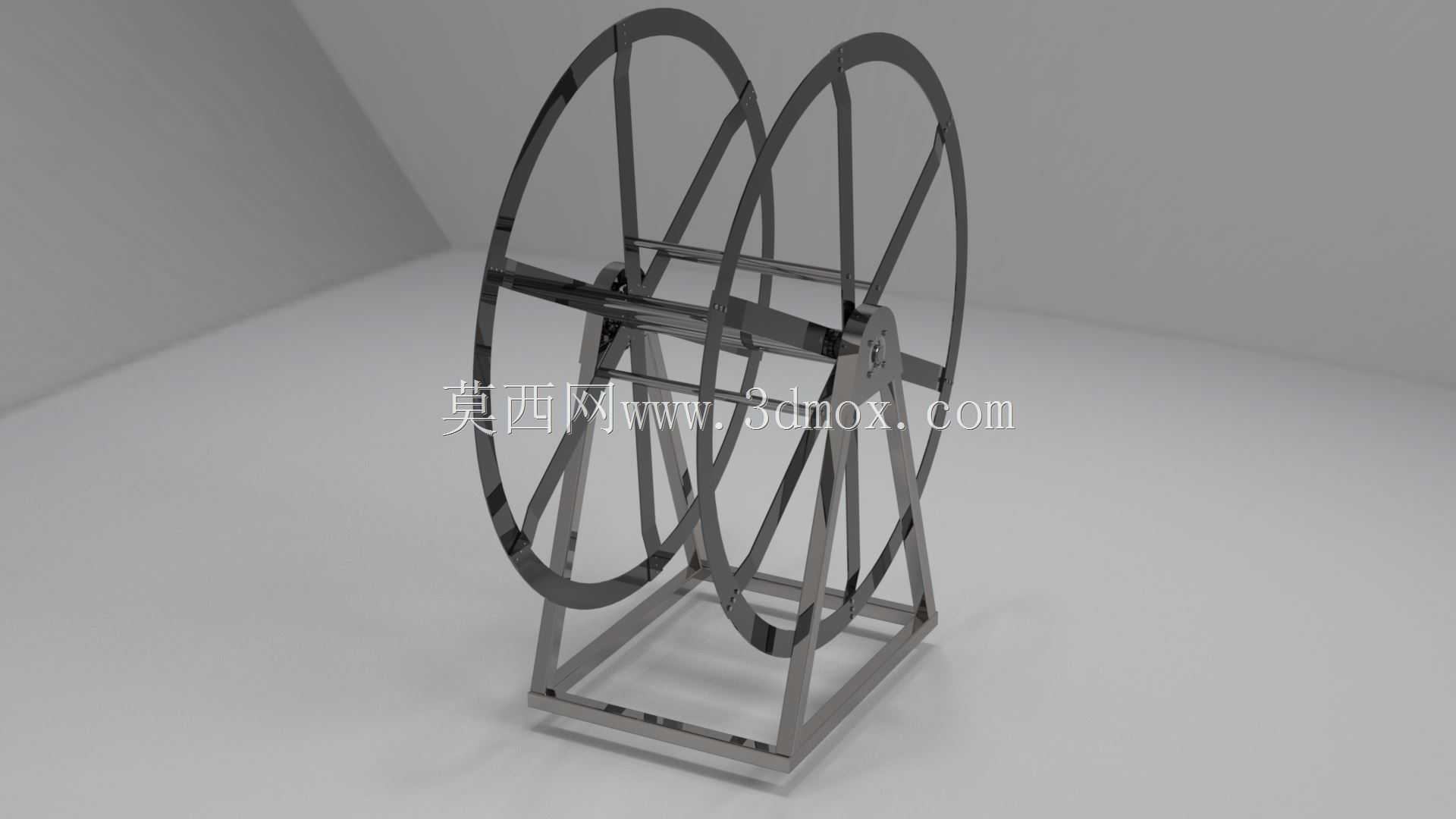

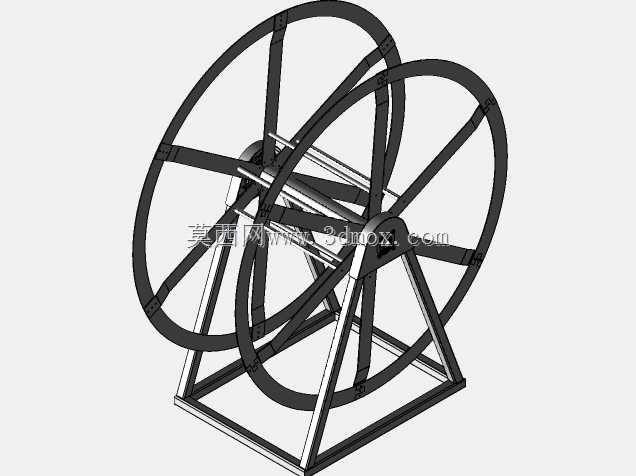

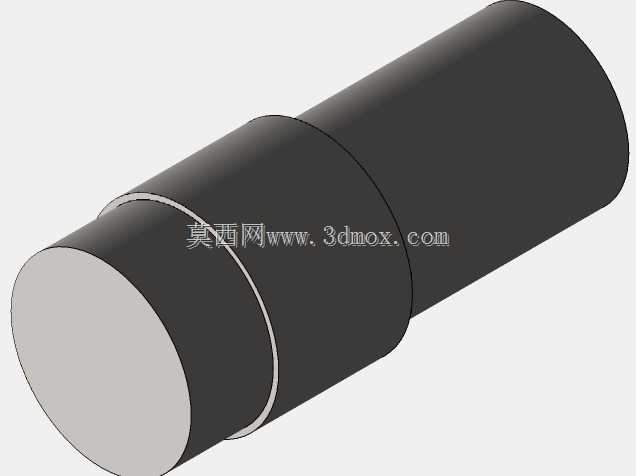

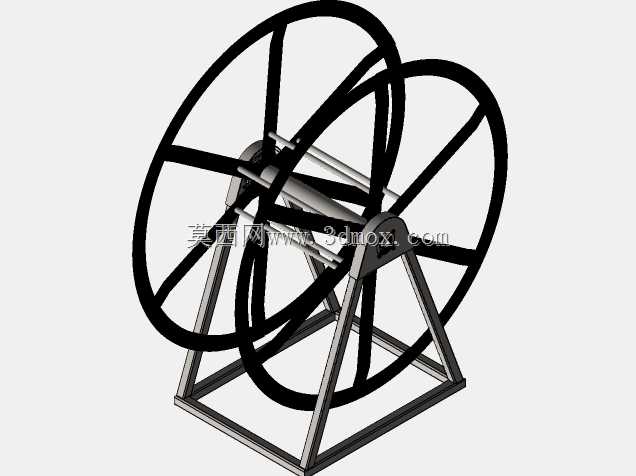

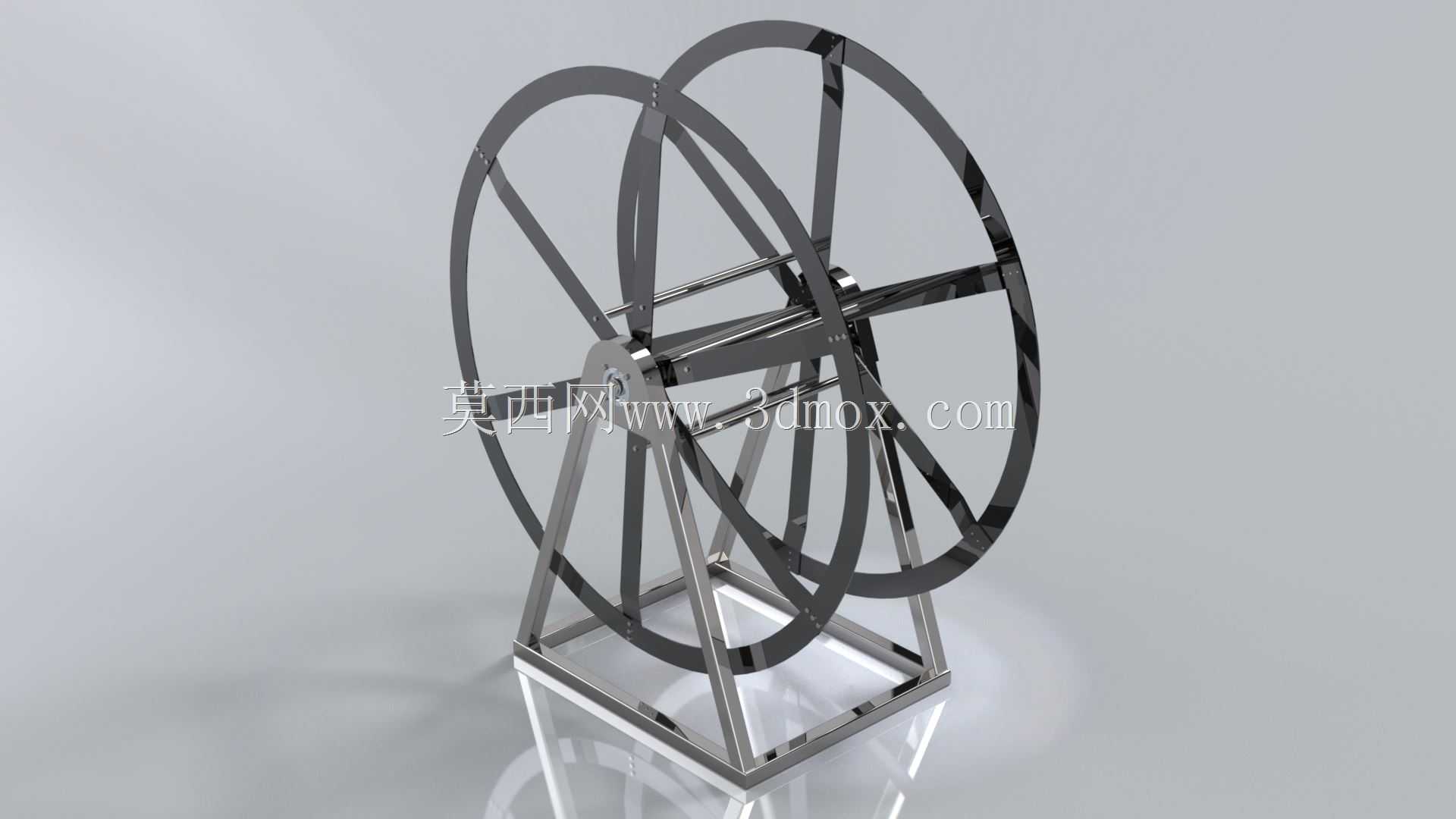

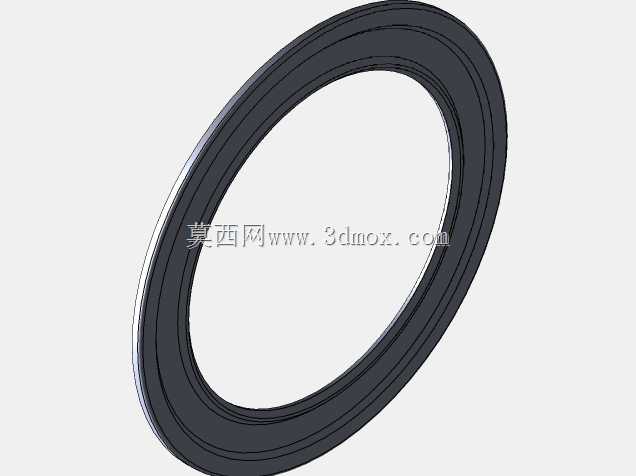

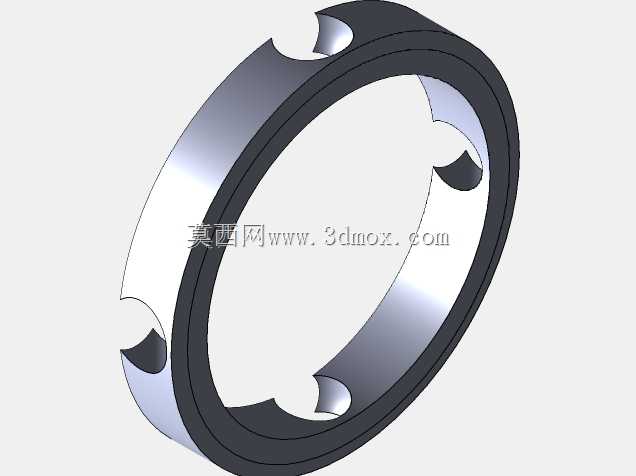

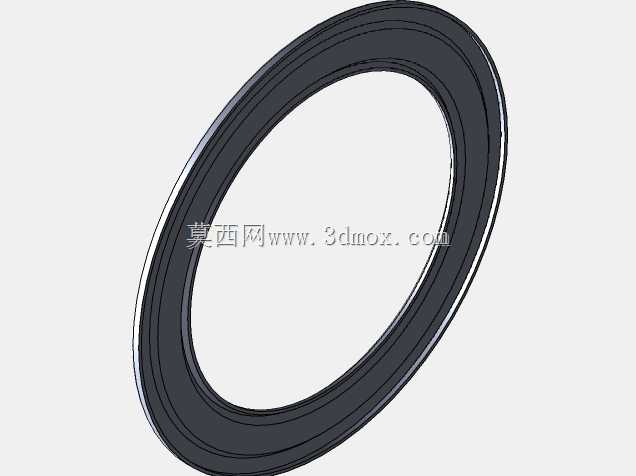

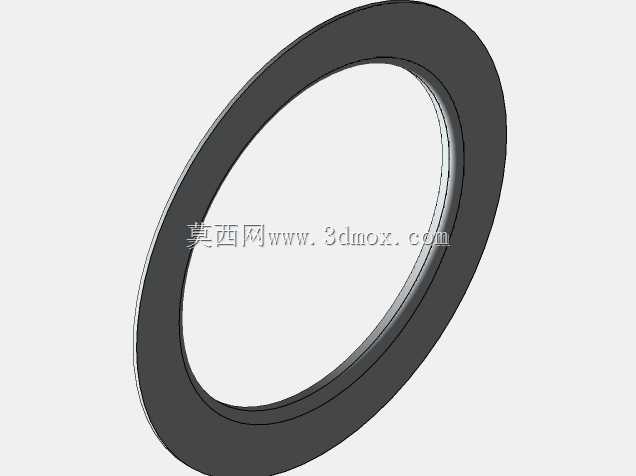

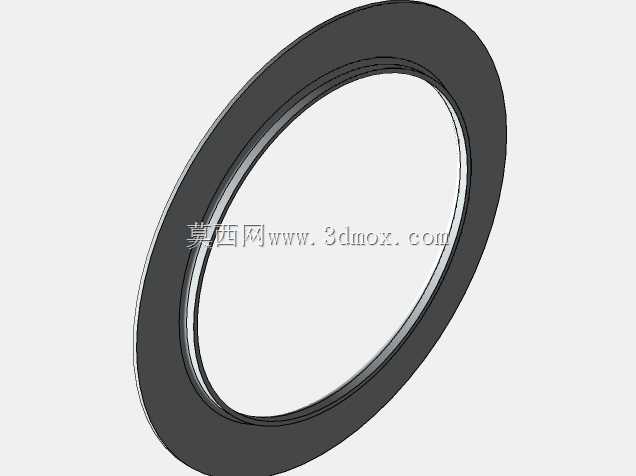

　　该结构围绕线缆、柔性管材或带状物料的收放作业展开，主体由两个大直径轮盘、中心轴系、横向连接杆以及底部框架式支架构成，整体采用金属板件与型材组合的思路完成搭建，适合在车间临时布线、线缆转运、卷材放料以及装配工位辅助供料等场景中使用。轮盘部分采用薄金属板切割成型，外缘保留完整圆环，内部通过多根径向辐条与中心轮毂连接，既控制了单件重量，又保证盘体在承受卷材侧向压力时不易发生明显翘曲。两个轮盘平行布置，间距根据被缠绕物料的宽度确定，盘间形成稳定的容纳空间，可避免线缆在卷绕过程中从两侧脱出。中心轴贯穿两轮轮毂，轴向上设置若干横向撑杆，撑杆两端分别与左右轮盘连接，使两个盘体在旋转时保持同步，同时承担卷材内层的支撑作用。若用于较粗电缆或软管，

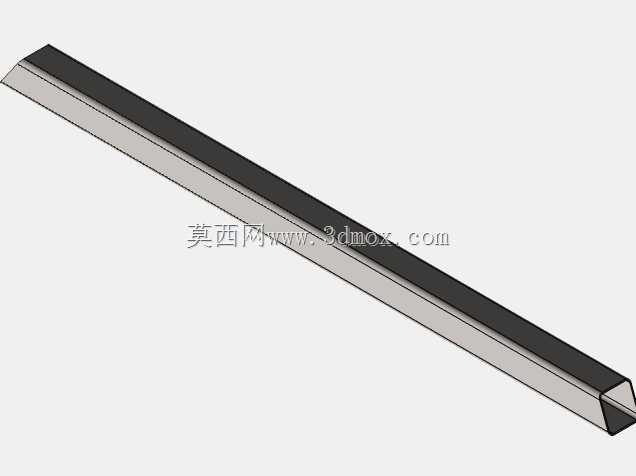

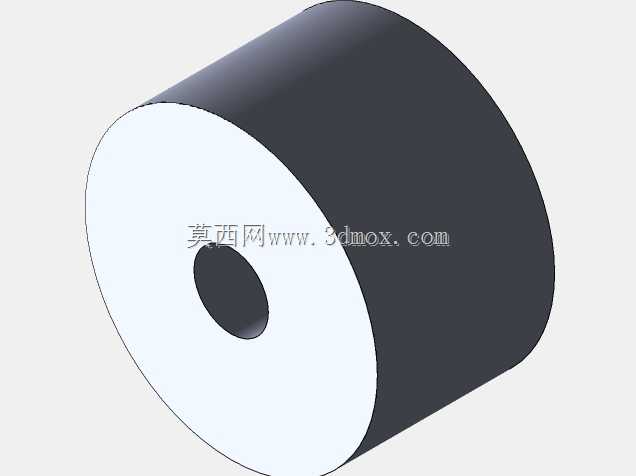

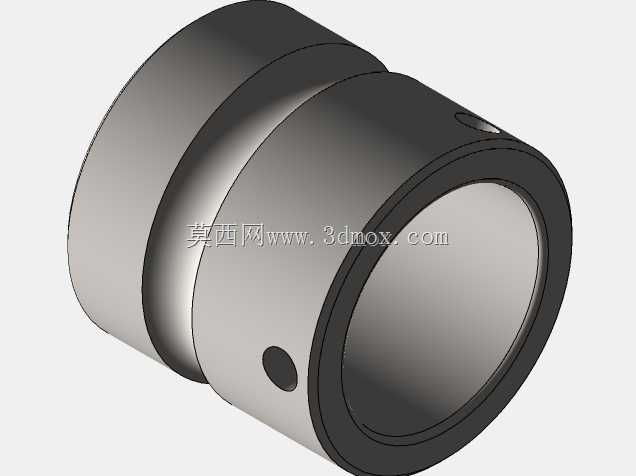

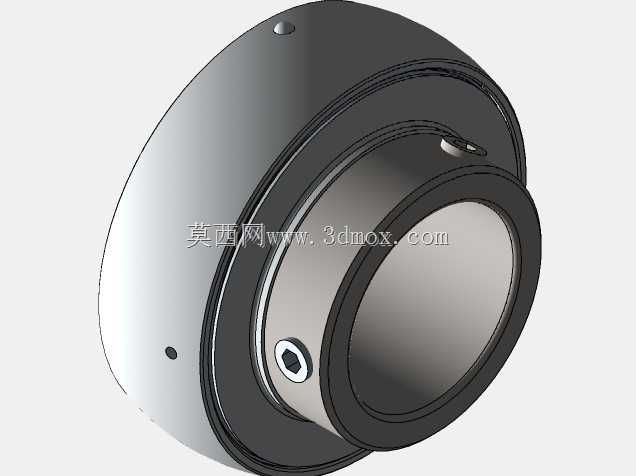

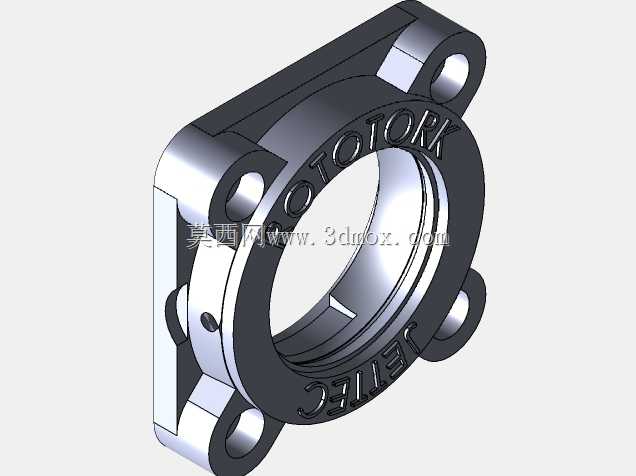

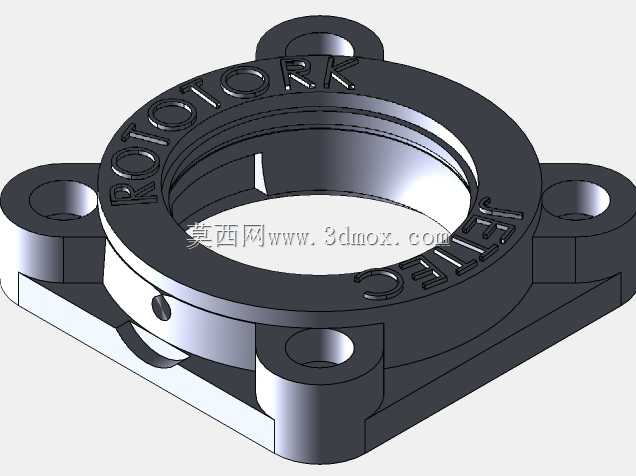

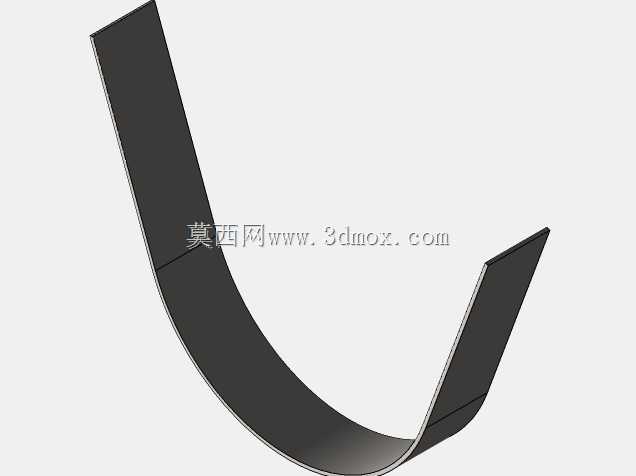

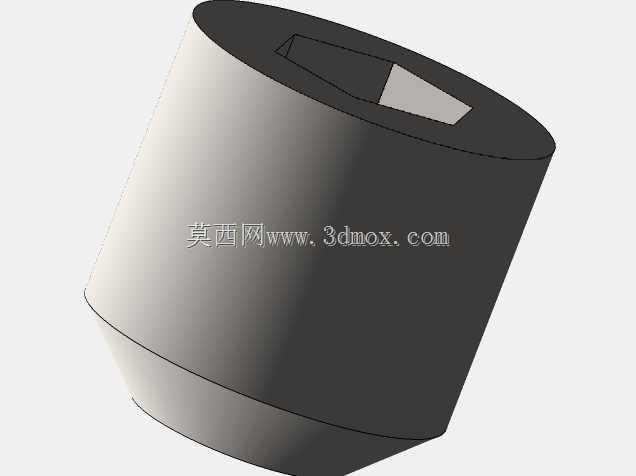

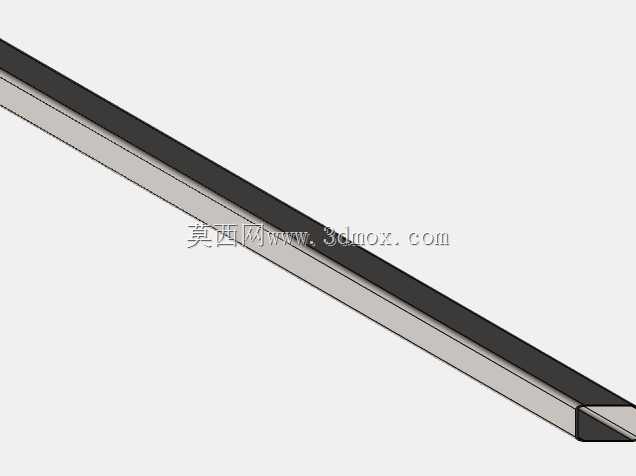

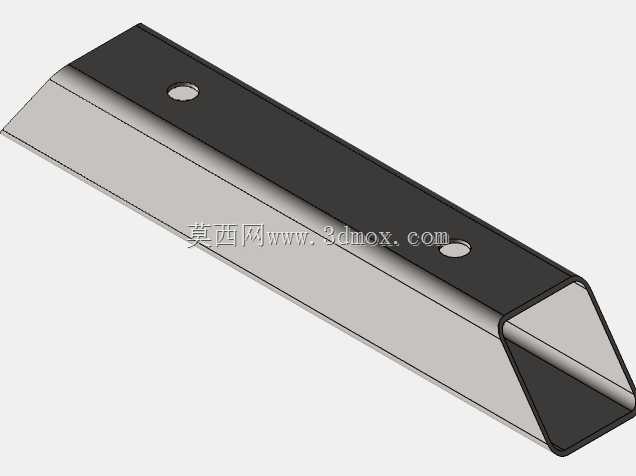

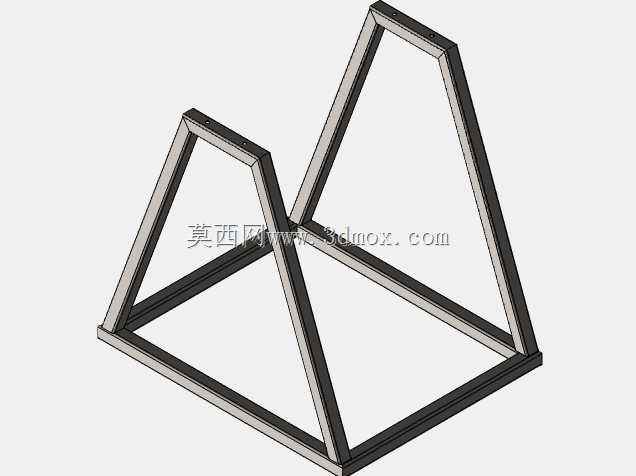

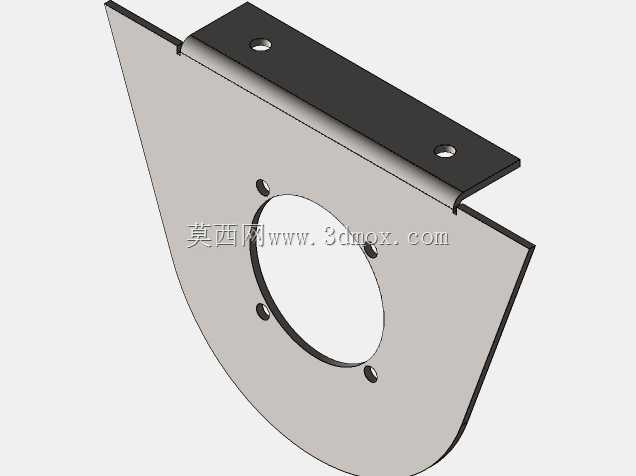

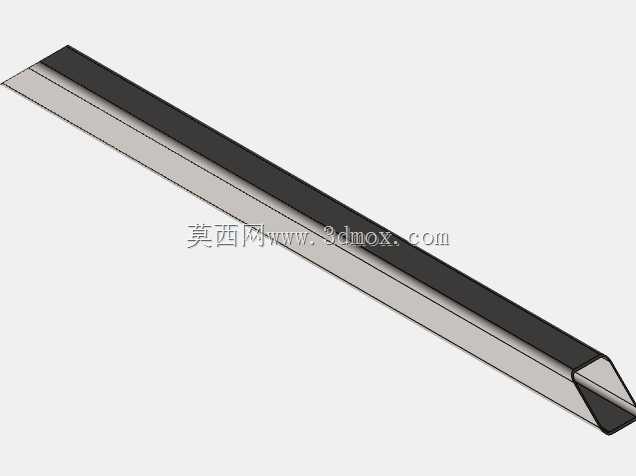

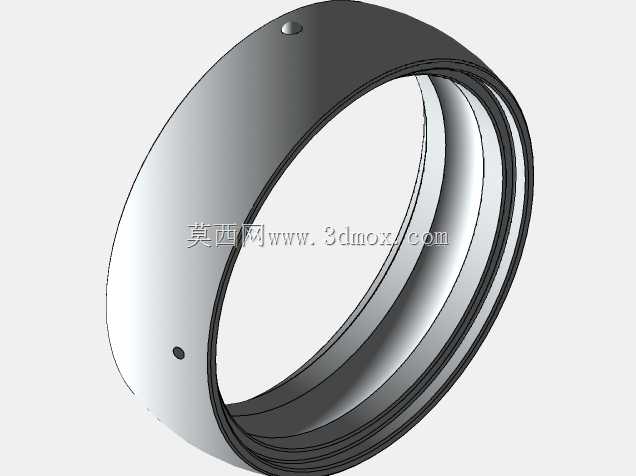

　　撑杆外圆可构成近似卷筒表面；若用于薄带材，则可在撑杆外侧附加弧形板，形成连续圆柱面。底部支架采用方管或角钢焊接成矩形底框，四根斜撑从底框四角向上收拢并支承中心轴的轴承位置，形成稳定的A形侧向支撑。底框与地面接触面积较大，能够降低整机重心，在满盘卷材转动时减少晃动；支架上端预留轴座安装面，实际加工时可配置滑动轴承、带座轴承或简单衬套，使轮盘绕水平轴平稳回转。设计时需要先明确卷材最大外径、内圈直径、幅宽和满载重量，再反推轮盘直径与轴径。轮盘外径应大于卷材最大外径，并留出取放和防护余量；轮毂位置要保证轴的抗弯能力，跨距较大时可在两轮之间增加中间支撑。支架高度通常按操作人员站立取料的舒适位置确定，既要让卷材最低点离开地面，

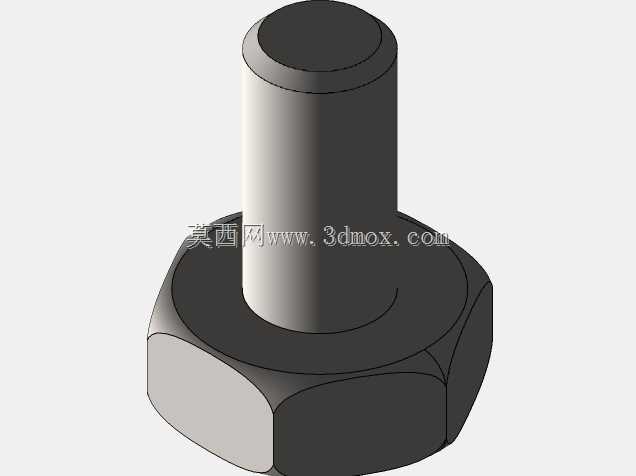

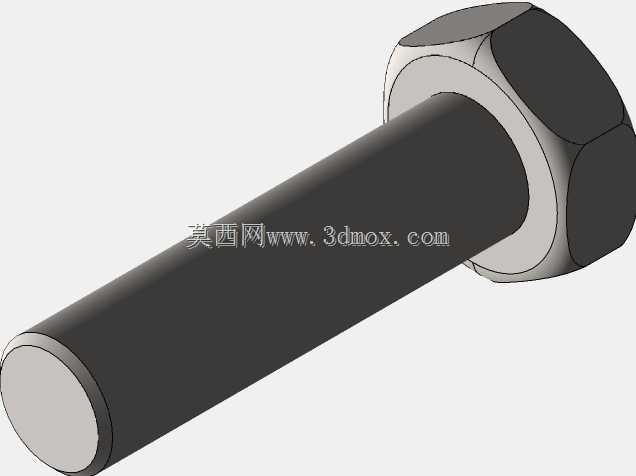

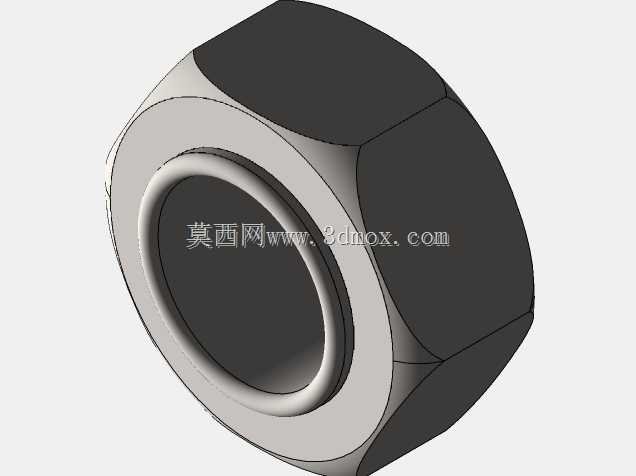

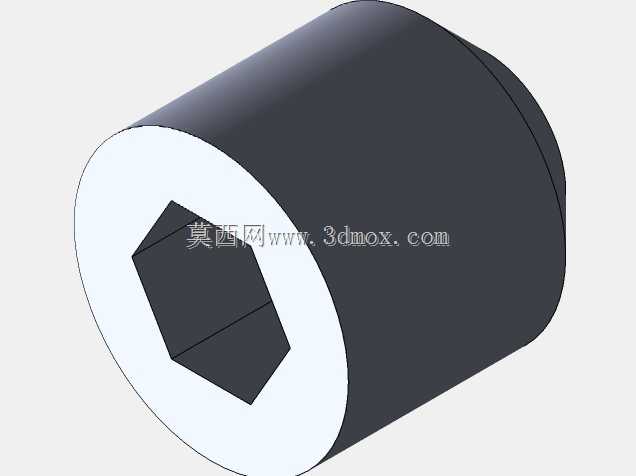

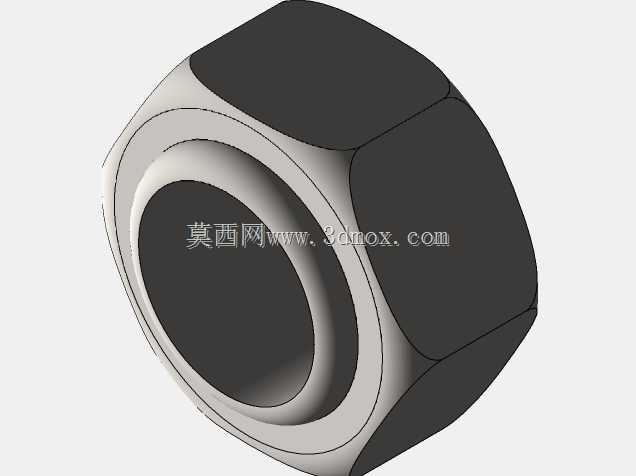

　　又要避免整机过高导致稳定性下降。安装边界方面，底框 footprint 决定设备占用场地，轮盘旋转范围内不得布置其他设备或管线；侧向应保留盘体拆装和卷材吊装空间，轴向一端最好留出抽出中心轴的操作距离。金属板卷筒的优势在于结构直观、制造成本低、维护方便，轮盘和支架均可通过切割、折弯、焊接完成，适合小批量工装或现场自制设备。建模过程中需重点控制轮盘同轴度、辐条分布角度、轴孔配合以及支架左右支承的同心关系，否则转动时会出现卡滞或摆动。连接杆与轮盘之间可采用螺栓连接，便于磨损后更换盘体；底框可设置地脚孔，在重载或高速放线时与地面固定。该类装置不追求复杂传动，更多强调承载、导向和操作便利性，在通用机械辅助工位中具有很强的实用性。
