双头开口呆扳手五金工具结构

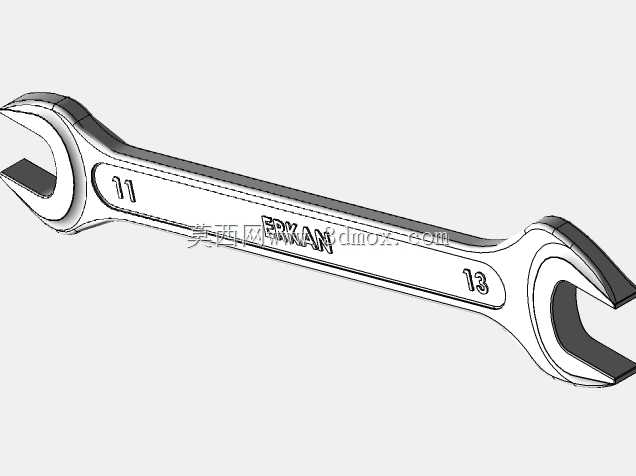

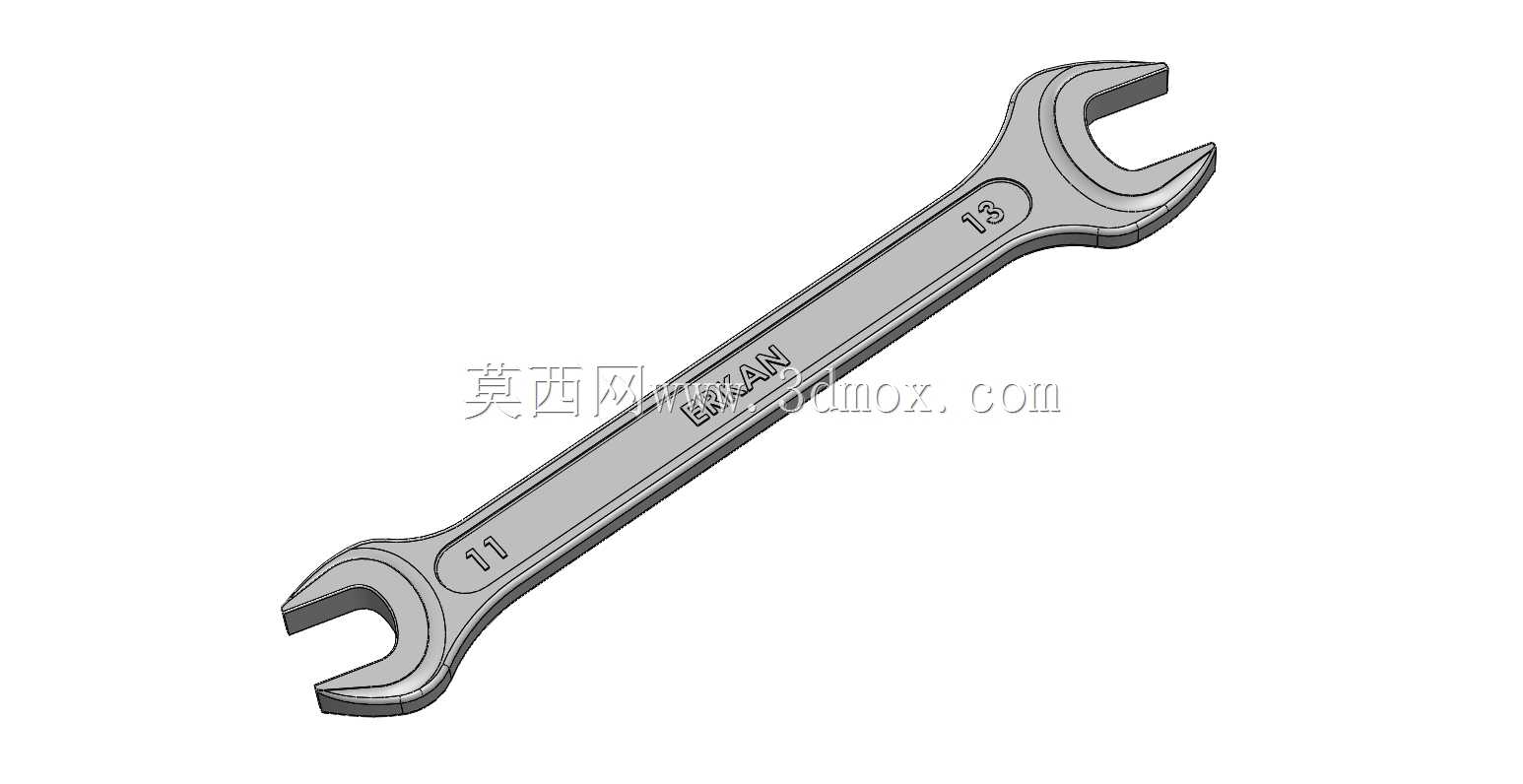

　　该模型呈现的是一把双头开口扳手，属于机械装配、设备检修和日常五金维修中高频使用的手动紧固工具。扳手两端分别对应不同规格的六角螺母或螺栓头部，杆身沿受力方向延伸，整体结构围绕扭矩传递、开口夹持和手部操作空间展开。与活动扳手相比，固定式开口扳手的开口尺寸明确，夹持面与螺母边的贴合更稳定，在空间受限、紧固件规格固定或需要快速连续拆装的场景中，能够减少调节步骤，提高作业效率。

　　从实际用途看，这类扳手常见于机床维护、管道安装、汽车检修、工装夹具装配以及生产线设备保养。作业时，开口套入螺母后，通过杆身施加旋转力矩，使螺栓或螺母产生预紧或松脱动作。两端不同规格的设计使一把工具可以覆盖两种相邻尺寸，减少工具更换频率。对于维修人员而言，开口扳手尤其适合螺栓上方被轴、板件或管路遮挡，而侧面仍可滑入的位置；其开放卡口能够从紧固件侧向进入，不像套筒必须沿轴向完全套入，因此在扁平设备框架、薄壁支架和密集管路附近具有明显操作优势。

　　结构设计上，扳手头是受力最集中的区域。模型中开口两侧形成厚实的叉形夹持臂，头部轮廓向杆身平滑过渡，这种形态有利于把开口处的局部载荷扩散到较长的杆身段，降低叉根位置的应力峰值。开口内侧与螺母接触面需要保持足够宽度，才能在拧紧时分散压应力，避免螺母棱角被压伤。若开口间隙过大，受力会集中在螺母棱角处，容易造成打滑、圆角磨损甚至扳手脱出；因此在三维建模时，开口宽度、夹持面平行度、头部厚度和过渡圆角都应按照工具设计逻辑协调处理，而不是只追求外观轮廓。

　　杆身部分采用细长直柄形态，在保证操作者握持长度的同时提供力臂。扳手长度并非随意确定，它与可承受扭矩、开口规格和人手施力范围相关。较小开口端适合较低扭矩、较小规格紧固件，配合同一杆身可满足轻载紧固；较大开口端对应更高载荷需求，头部厚度和局部宽度也相应增加。模型表面可见沿杆身方向的加强轮廓和品牌标识区域，这类细节在真实产品中既可增强杆身抗弯刚度，也能改善握持识别。杆身截面不宜过度追求薄型，否则在最大施力方向上可能出现弯曲变形；但也不必无限加厚，因为手动工具还要兼顾重量、携带便利性和狭窄空间中的通过性。

　　外形边界方面，该扳手的主要占用空间由杆身长度、两端头部宽度和厚度决定。进行工具选型或维修工艺规划时，不能只核对螺母规格，还需要确认扳手旋转扇区内是否存在干涉。开口扳手在使用中通常不需要完整三百六十度回转，操作者可通过套入、转动、退出、换位的方式重复施力；但在紧固件贴近墙面、设备护板或其他零件时，头部厚度会影响插入间隙，杆身长度则决定最小摆动空间。若周边障碍较多，应提前评估扳手能否侧向滑入，以及转动后是否有足够角度重新就位。

　　从建模思路看，适合先依据两端开口规格确定头部基准，再建立中心杆身轨迹，将两个工作头通过连续实体连接。头部外轮廓应体现叉口、夹持面、圆弧过渡和厚度变化；杆身可采用拔模、倒角和局部加强特征模拟锻压五金工具的成型特点。开口边缘需要保留合理圆角，既符合真实制造工艺，也能避免有限元分析时出现尖锐应力奇异。若用于机构演示或维修培训，还可补充扳手与六角螺母配合的装配状态，检查开口套入方向、接触面贴合位置以及旋转过程中与相邻零件的间隙。

　　在产品功能层面，双头开口扳手强调的是可靠夹持和直接传力，而不是复杂机构。它没有活动钳口的调节间隙，也没有棘轮结构的换向零件，因此维护简单、故障率低，适合作为标准工具箱中的基础配置。设计评审时应重点关注头部开口强度、杆身抗弯能力、手柄握持边界以及多规格工具之间的长度匹配。通过三维模型可以直观验证扳手在具体设备场景中的可达性，也能为工具包配置、装配指导图和维修作业卡提供清晰的空间参考。
