轴流散热风扇整机结构设计

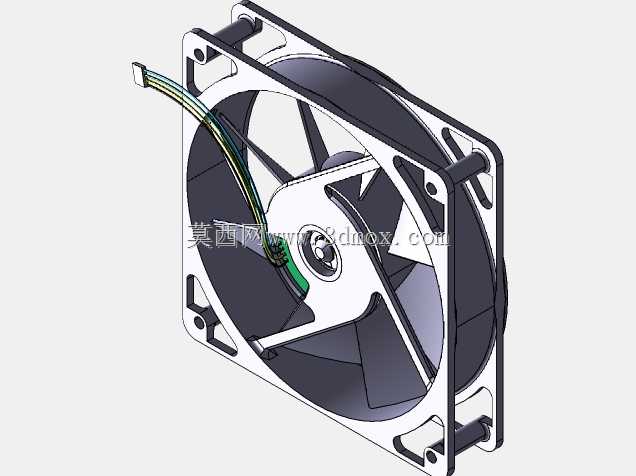

　　在电控柜、工业主机、小型通风工位的热管理设计里，轴流风扇是最常用的强制风冷部件，这套三维结构完整还原了方形安装框、叶轮、中心轴座与出线线束的全部细节，可直接用于散热系统选型校核、设备风道布局以及安装干涉检查。

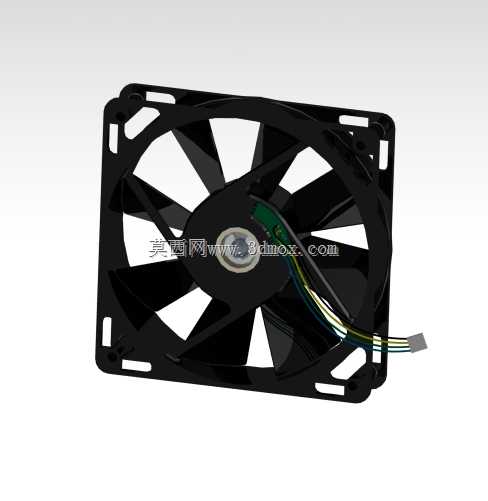

　　从实际使用场景来看，这类薄型轴流风扇普遍布置在机柜侧板、设备背板、电源仓通风口位置，依靠叶轮旋转驱动空气沿轴向穿过发热元件表面，带走功率模块、电路板、传动部件累积的热量，避免密闭腔体内温度持续升高引发元器件降频、绝缘老化或者润滑失效。整机采用方形外框结构，四个角预留标准安装孔位，框体边缘做了加厚凸边，既可以通过螺丝直接固定在机柜钣金开孔上，也能搭配防尘网、减震胶钉使用，适配不同厚度的安装面板。

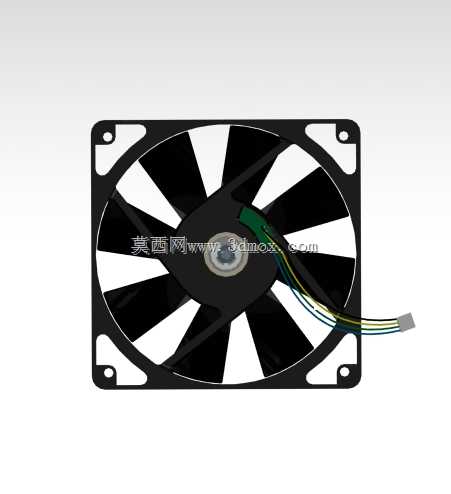

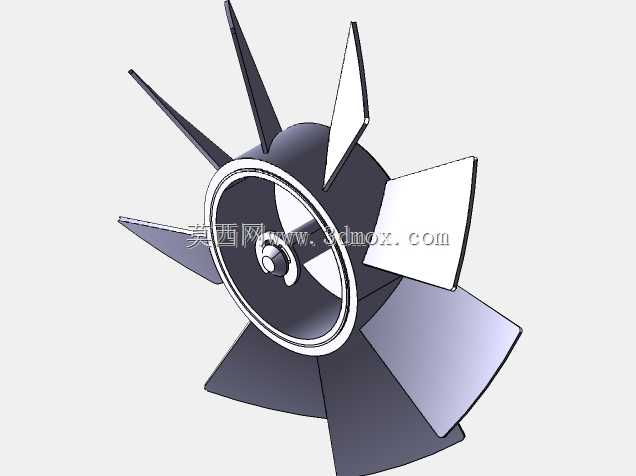

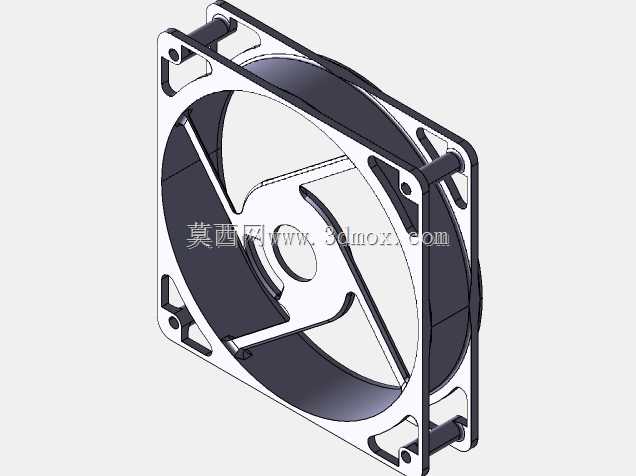

　　结构设计上，外框为一体式注塑成型的方形框架，四角做圆弧过渡消除应力集中，框体上下两侧开设镂空减重槽，在保证框架刚性的前提下减少材料用量，同时避免框体遮挡进风面积。叶轮采用七片后掠式宽叶片布局，叶片型线从中心轮毂向外缘平滑扭转，进风侧前缘做圆角导风处理，出风侧叶尖与外框内壁保留均匀微小间隙，既防止运转过程中叶片刮蹭框体，又能减少叶尖间隙的空气回流损失，提升送风效率。中心轮毂为圆形包覆结构，内部预留轴承安装腔与电机定子容纳空间，轮毂端面设置同心定位环，保证转子装配时的同轴度，降低高速运转下的径向跳动。

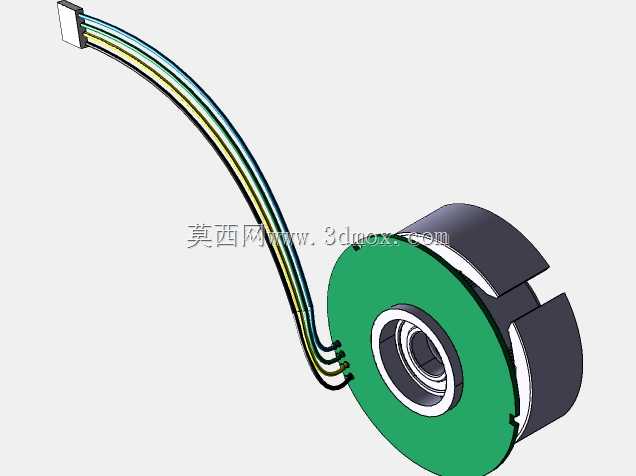

　　出线部分从轮毂侧方引出多芯控制线与电源线，线束沿框体内侧走线槽排布，末端预留接线端子，走线位置避开叶片旋转扫掠区域，防止长期运转时线束被气流吹动卷入叶轮。外框的安装孔采用沉孔设计，螺丝锁紧后头部不会凸出框体表面，风扇贴装在机柜面板时可以保证贴合面平整，不会出现局部缝隙产生异常风噪。

　　尺寸边界方面，整机为标准方形薄型结构，外框长宽尺寸匹配通用机柜通风开孔规格，整体厚度控制在较薄区间，适合安装空间局促的紧凑设备内部。安装时只需在面板开出对应尺寸的通风方孔，将风扇嵌入开孔后对准四角孔位锁付紧固件即可，进风侧与出风侧都要预留不小于叶片半径的无障碍空间，避免紧贴墙面或者元器件阻挡风道，导致送风流量大幅衰减。

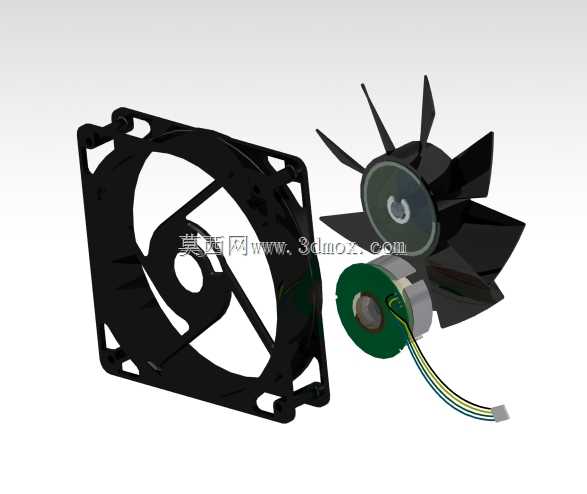

　　建模过程中所有配合关系都按照实际装配逻辑搭建，叶片曲面、框体镂空槽、轮毂内部腔体、线束走向都做了实体还原，工程师可以直接在装配体里调取该模型，核对风扇与周边钣金、电路板、线束的间距，也可以基于该结构调整叶片数量、框体厚度、安装孔距，衍生出不同电压等级、不同风量参数的散热风扇方案，不用从零开始绘制基础外形，大幅缩短热管理部件的设计周期。在振动工况较多的设备上，还可以在安装孔位置加装橡胶减震垫，吸收叶轮运转产生的微幅振动，避免振动传递到机柜钣金引发共振噪音。
