法兰安装式外啮合齿轮泵结构设计

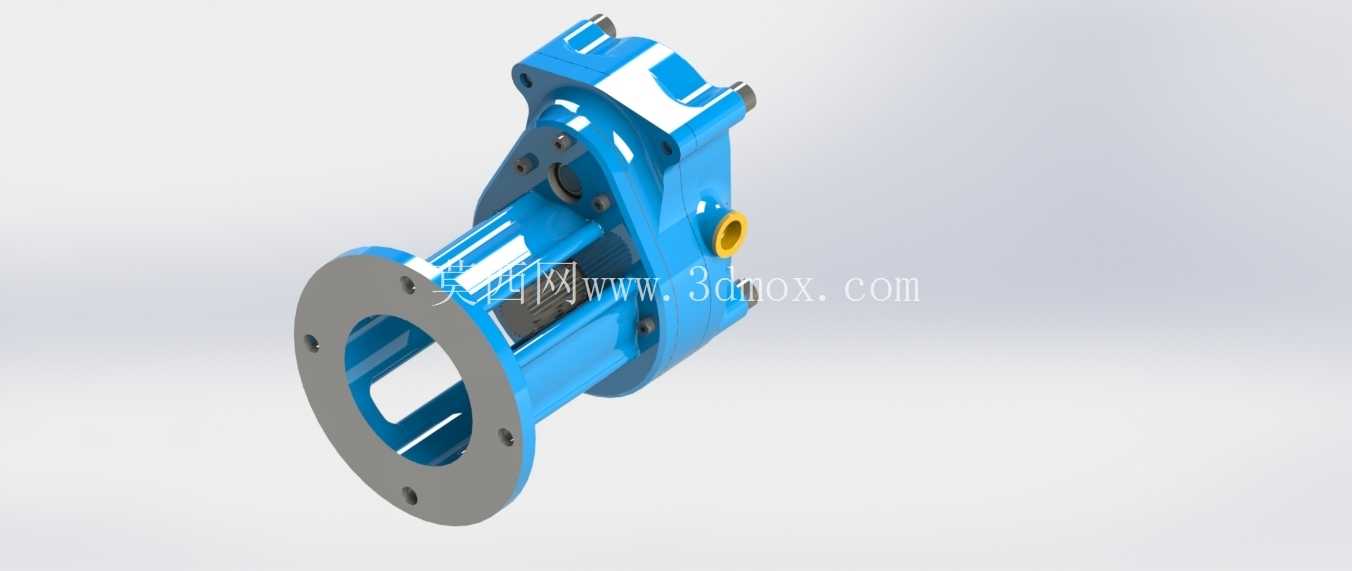

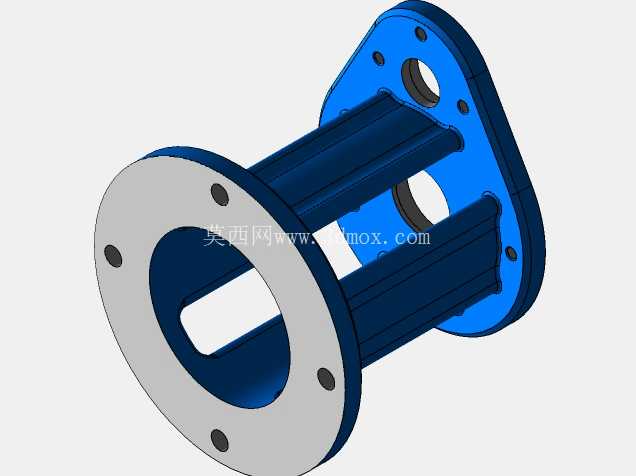

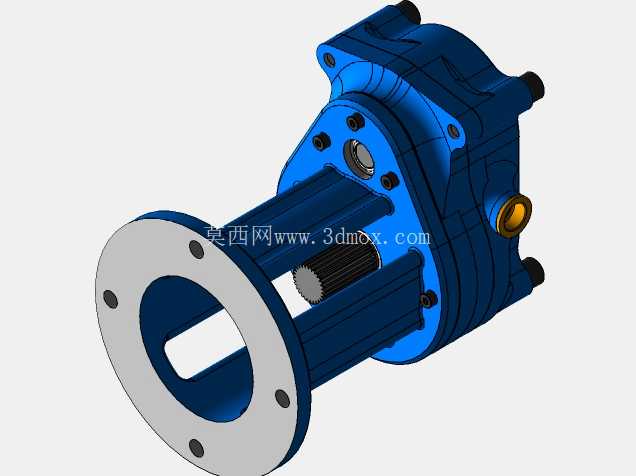

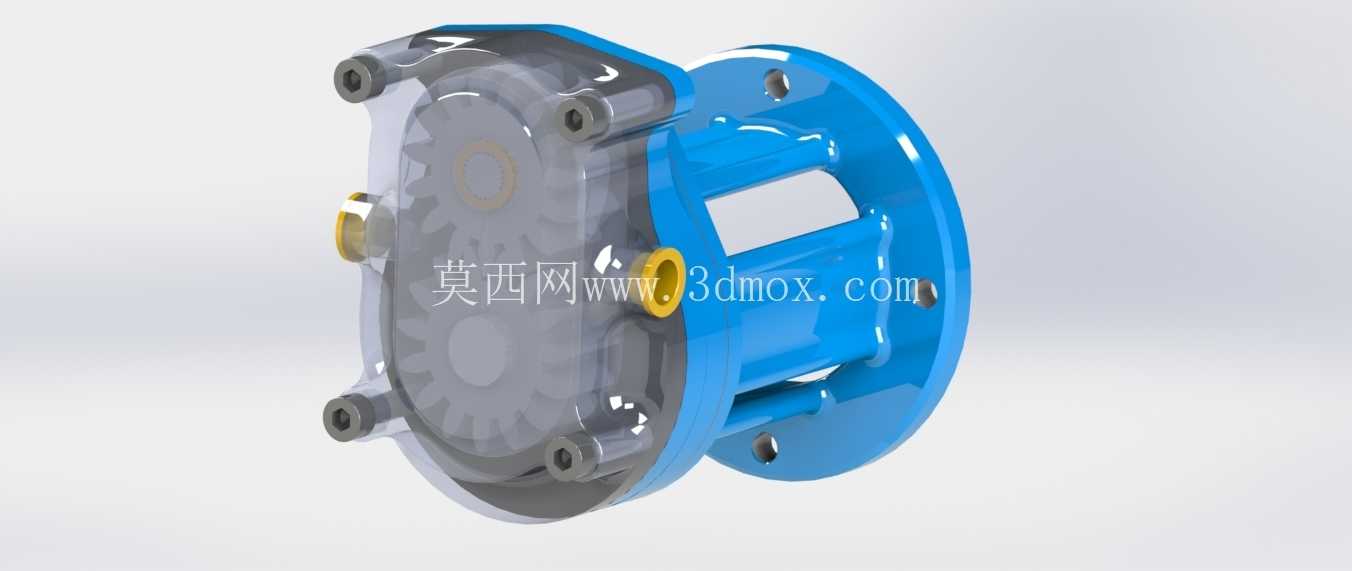

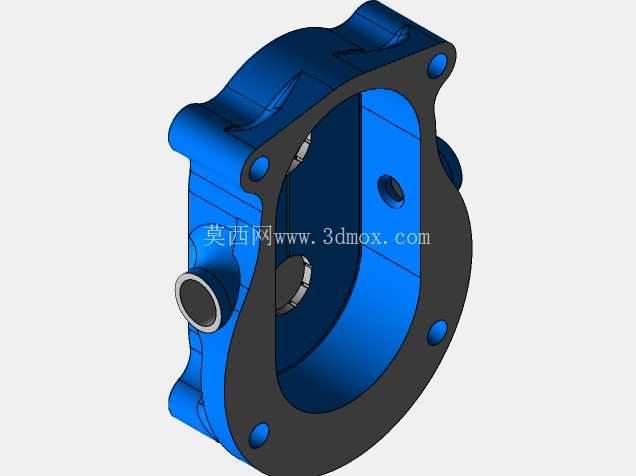

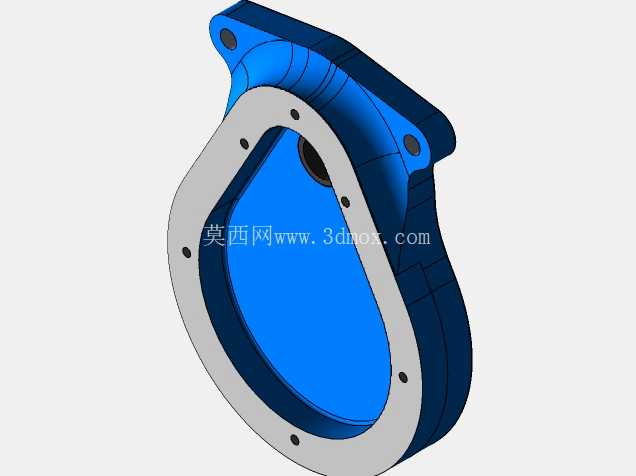

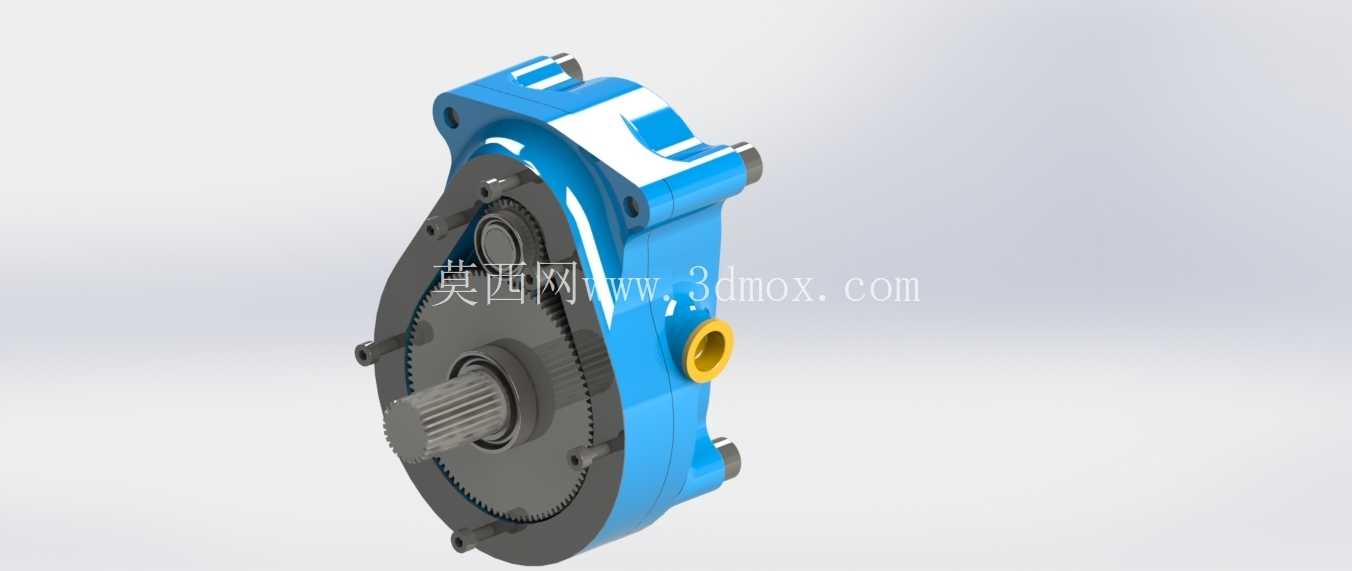

　　这款外啮合齿轮泵采用法兰直装式结构设计，主要适配小型液压系统、润滑回路、低压流体输送工况，在小型机床润滑单元、工程机械辅助液压回路、轻工设备流体输送场景中应用广泛，可实现对粘度适配范围内的液压油、润滑油类介质的稳定增压输送，为后端执行元件提供稳定的压力流体输出。从结构设计逻辑来看，泵体采用分体式组合结构，一侧为透明端盖设计，可直观观察内部齿轮啮合状态，在设备调试阶段能快速判断齿轮啮合间隙是否符合装配要求，也便于日常运维时快速排查内部磨损、卡滞等故障，无需完全拆解泵体即可初步判断运行状态；另一侧为集成式法兰安装座，法兰端预留均匀分布的安装螺栓孔，可直接与驱动电机端盖或安装基座直连，省去了额外的连接支架，大幅压缩了泵组的轴向安装尺寸，适配安装空间紧凑的设备布局场景。

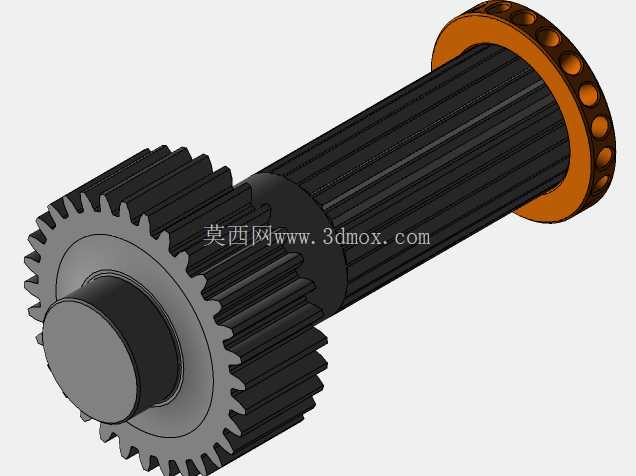

　　内部核心传动采用外啮合直齿轮结构，齿轮参数经过匹配调校，齿侧间隙控制在合理区间，既保证齿轮运转时不会出现卡滞，又能将内泄漏控制在较低水平，兼顾容积效率与运转顺畅度；齿轮轴与泵体之间的密封结构采用适配低压工况的密封方案，进出油口布置在泵体侧部，油口位置经过优化，可减少流体进入泵腔时的紊流损失，降低运转过程中的流体噪音。从安装边界来看，法兰安装面的止口尺寸与通用小功率驱动电机的输出端止口匹配，安装时可直接通过止口定位，保证泵轴与电机轴的同轴度，减少轴系运转时的偏磨问题；泵体整体径向尺寸控制紧凑，侧部进出油口的中心高度与同规格常规齿轮泵保持一致，可直接替换同安装尺寸的现有老旧泵体，无需对设备管路、安装基座做额外改造。

　　在功能特性层面，这款齿轮泵依靠齿轮啮合时形成的密闭容积变化完成吸油与压油过程，运转时齿轮连续啮合，输出流量脉动相对平稳，适合对流量稳定性有一定要求的低压润滑、辅助液压回路；泵体外壳采用高强度工程材质与金属结合的设计，在保证结构强度的前提下降低了整体重量，透明端盖采用耐油耐磨的透明工程材料，长期接触油类介质不会出现雾化、开裂问题，可长期保持观察清晰度。设计过程中重点考虑了装配便利性，泵体各连接螺栓的位置预留了足够的扳手操作空间，拆解维护时无需特殊工装即可完成端盖拆卸、齿轮更换等操作；内部流道做了圆滑过渡处理，避免出现锐角结构导致的应力集中，同时减少流体在流道内的阻力损失，提升泵的整体运转效率。

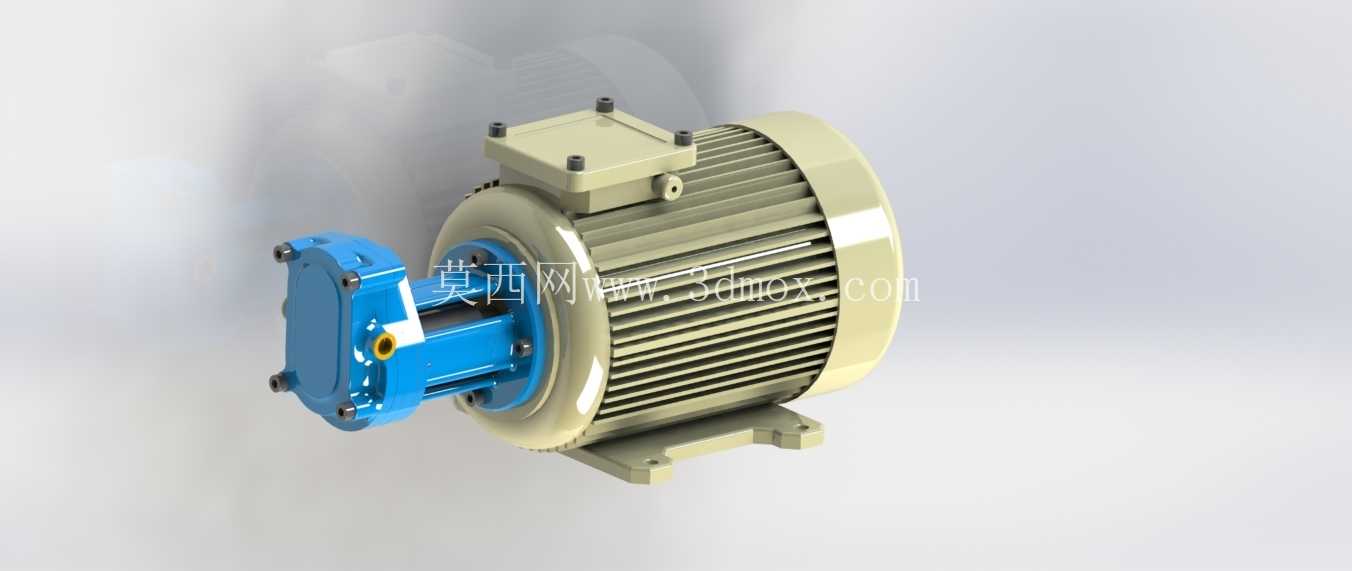

　　在实际选型适配时，这款泵适合搭配小功率四级电机使用，可覆盖小型设备的润滑油供给、低压液压动作驱动等需求，安装时需注意保证泵轴与驱动轴的同轴度误差在允许范围内，避免长期偏载导致的轴封磨损、齿轮偏磨问题；进出油口连接时需保证管路密封可靠，避免吸入空气导致流量不稳、噪音增大等问题。泵体的轴向尺寸经过优化，直装法兰的结构让泵与电机形成一个紧凑的整体单元，无需额外的联轴器护罩等部件，整体占用的安装空间更小，在小型自动化设备、便携式液压站、机床润滑系统等空间受限的场景中具备更好的适配性。齿轮的齿形经过修形处理，可降低齿轮啮合时的冲击噪音，让泵在额定转速下运转时的噪音控制在较低水平，适合对作业噪音有要求的车间设备配套场景。
