台式家用循环扇整机结构设计

　　这套台式循环扇的结构方案面向桌面近距送风、工位局部降温与小户型室内空气搅动场景，没有沿用传统落地扇的直立立柱布局，而是把支撑、俯仰调节与底座配重整合为一套连续弯管框架，整机放置边界控制在小范围桌面区域内，底座前后延伸形成稳定支撑 footprint，即便扇头在最大俯仰角度下运行，整机重心投影仍落在底座围合区间内，不会出现倾覆趋势。

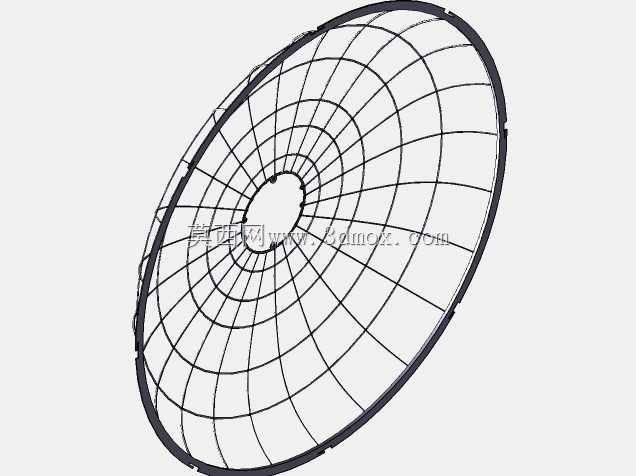

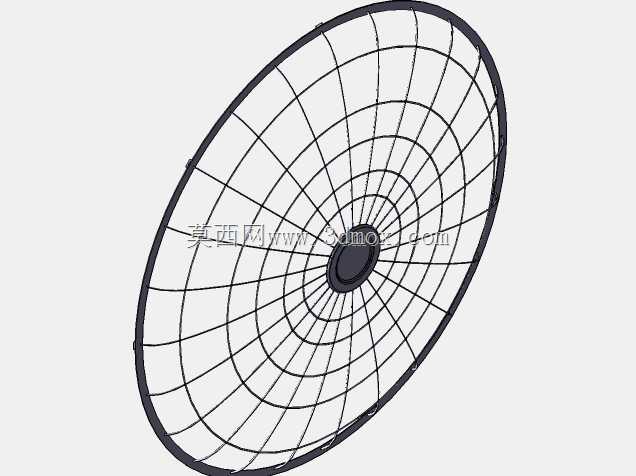

　　从实际使用逻辑出发，这类小台扇的核心诉求并非远距离大风量覆盖，而是在人员久坐的办公桌面、床头边几、车间操作工位旁提供定向柔风，因此扇头直径选取了中小规格，网罩采用细密径向辐条加环形加强筋的结构：辐条从中心电机座向外辐射至外圈环框，多道同心环沿径向分段约束辐条长度，既避免细长辐条在气流振动下产生共振，也把手指伸入扇叶运转区域的安全间隙控制在安全规范要求以内。网罩前后两半采用周向卡扣加侧边锁扣的装配方式，日常拆卸清理扇叶积尘时无需工具，对位后沿周向按压即可完成扣合，装配公差在建模时预留了卡扣弹性变形量，避免硬装配出现卡扣断裂。

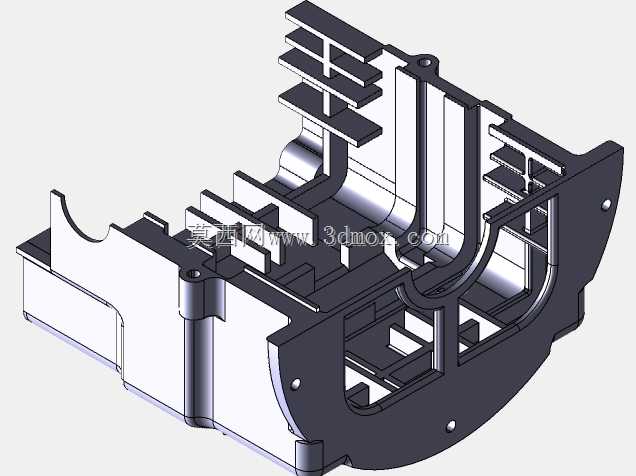

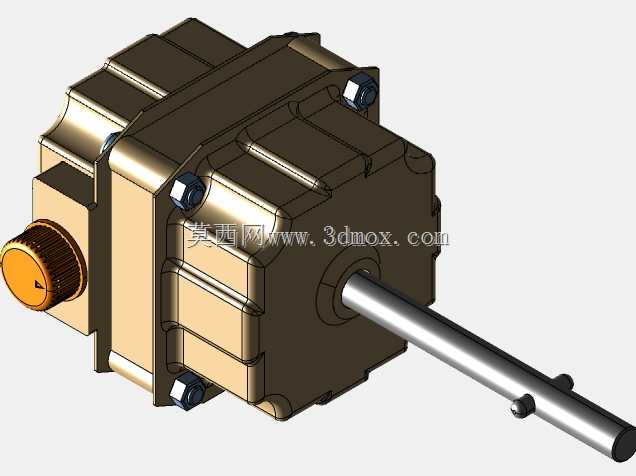

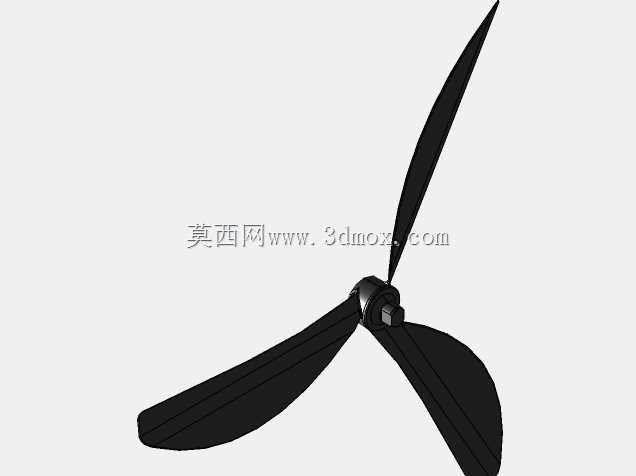

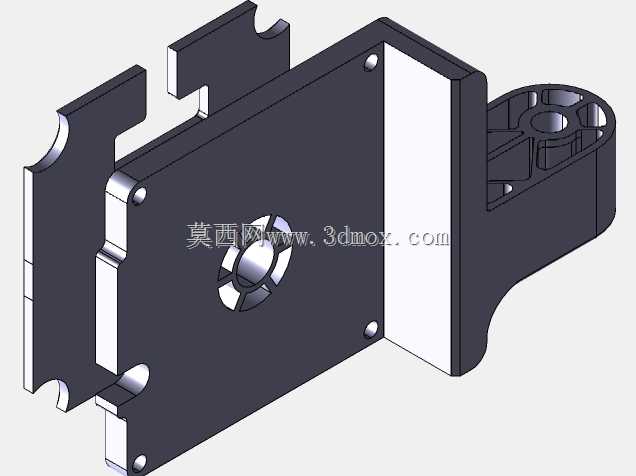

　　扇叶部分采用三叶大后掠角曲面造型，叶根到叶尖的弦长逐步收窄，翼型截面沿展向做扭转角过渡：叶根段安装角偏大，保证靠近电机轴区域的叶片也能有效推动空气，避免中心区出现送风盲区；叶尖段安装角收小，降低叶尖线速度带来的气动噪声与涡流损耗。叶片与电机轴的配合采用扁位轴加锁紧螺母的定位方式，轴向靠轴肩定位，周向通过扁位传递扭矩，长期正反转启停也不会出现松脱打滑。驱动电机内嵌在扇头后部的机壳内，机壳表面预留散热筋槽，运行时绕组产生的热量可通过机壳对流快速散出，电机输出轴的两端分别连接扇叶与后端配重块，动平衡校准后整轴振动量控制在低位，长时间运转不会带动支架出现明显抖动。

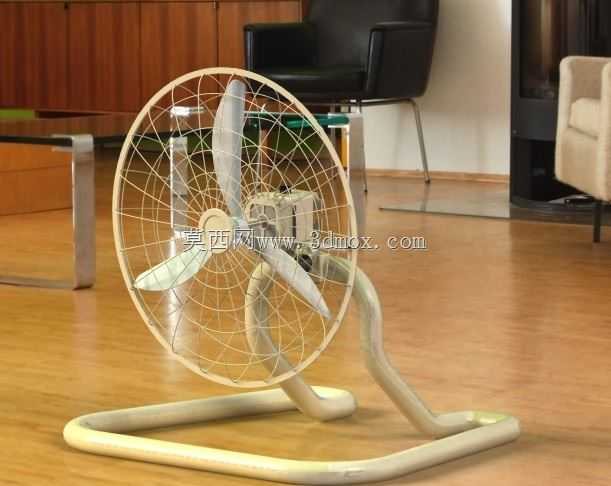

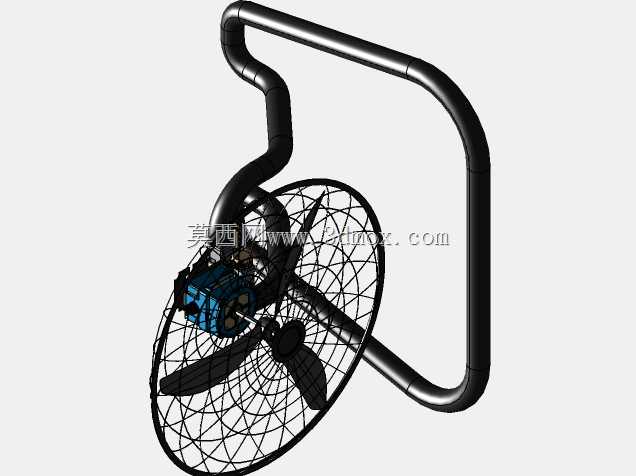

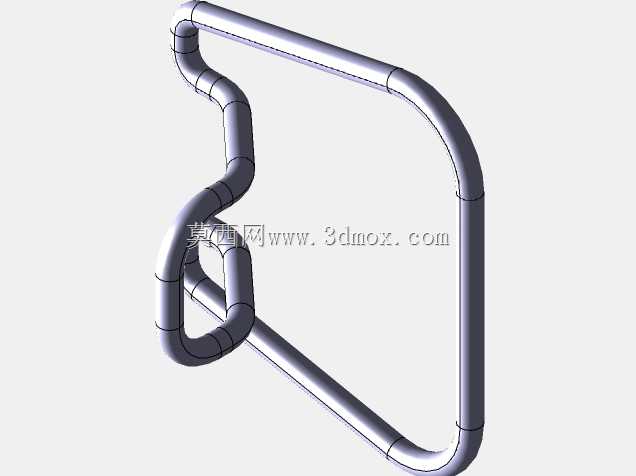

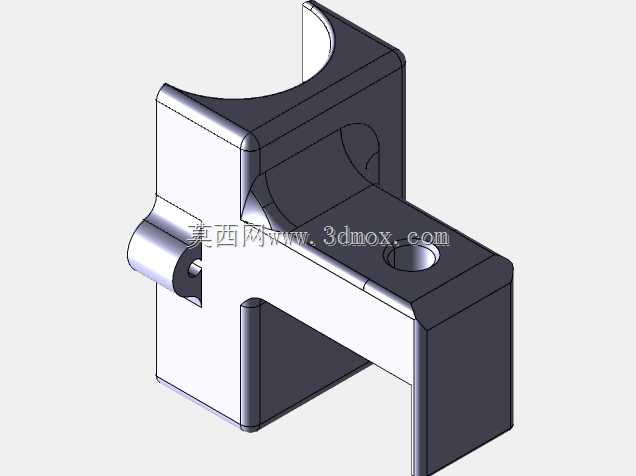

　　最具特点的支撑结构采用了两根并行的连续弯曲金属管架：管架从底座前端的U型着地段向上延伸，经过两处大弧度弯折后托住扇头两侧的铰接耳座，管材本身的弹性变形能力替代了传统风扇的多档位俯仰调节卡扣——用户直接扳动扇头调整俯仰角度时，弯管铰接处的摩擦力与管材自身的刚性可以把扇头稳定悬停在任意倾斜角度，从水平直吹到近垂直向上搅动室内顶层空气都可实现，不需要额外加工调节齿盘与弹簧顶珠，零件数量大幅减少。底座的着地横管两端套有防滑橡胶套，一方面避免硬质金属管直接刮划桌面漆面，另一方面橡胶的摩擦系数远大于金属，风扇在桌面运行时不会因气流反作用力出现滑移。

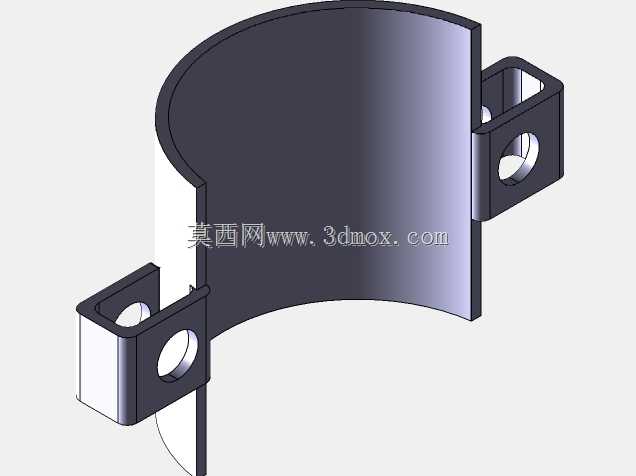

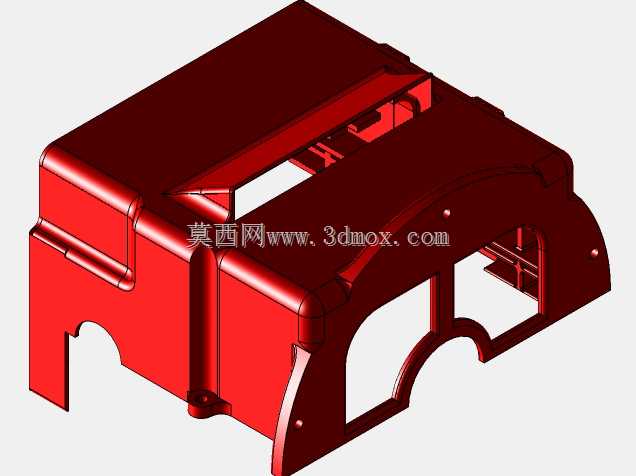

　　建模过程中各部件的装配边界经过逐层校核：网罩外圈与支撑弯管的最小间隙预留了安全距离，扇头在全俯仰角度范围内转动时，网罩任何位置都不会与弯管支架发生运动干涉；电机外壳的外径与网罩中心安装座的内孔采用过渡配合，装配后同轴度得到保证；底座着地段的宽度大于扇头直径的二分之一，配合管架内隐藏的配重块，整机抗倾覆力矩满足桌面放置的稳定性要求。整机外露的管线全部沿弯管内部走线，从底座内部的供电舱延伸至电机接线端，外部无裸露电线，既避免走线被外物勾挂，也让外观整体更为简洁。

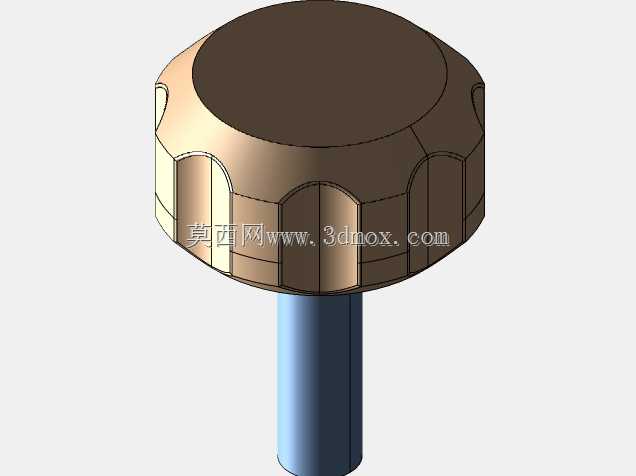

　　针对不同使用场景，该结构还预留了拓展空间：底座平面可加装控制旋钮与档位电路板，实现多档风速调节；弯管铰接点可更换为带阻尼的转轴组件，进一步提升大角度俯仰的悬停阻尼手感；网罩的表面处理可采用喷塑或包覆柔性材料，适配家居、办公等不同风格的使用环境。整套结构没有复杂的注塑异形件，大部分构件为管材弯折、标准紧固件与常规冲压网罩，加工工艺成熟，装配工序简单，适合小批量家用小家电的快速落地生产。
