胡桃钳式夹持剪切手动五金工具结构

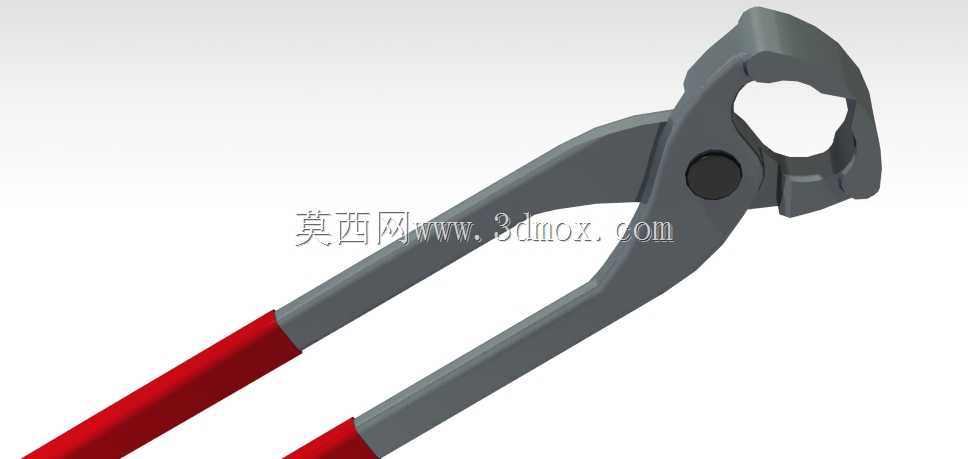

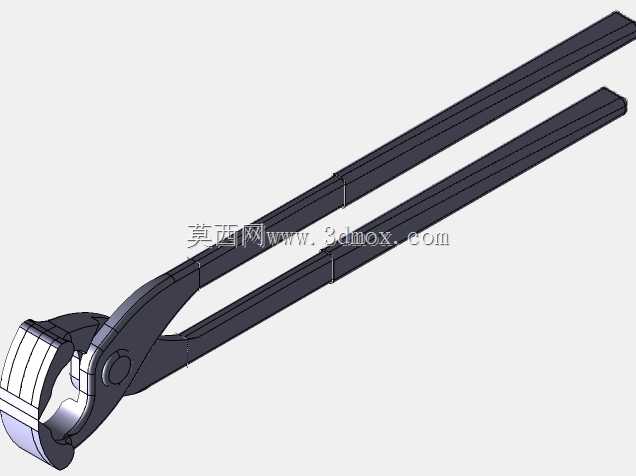

　　该三维结构呈现的是一把面向维修、装配与手工加工作业的钳类手动工具，整体采用双长臂绕中部销轴回转的经典杠杆布局，钳头位于前端，握持手柄向后延伸，红色包覆段集中在手柄末端，用于区分握持区域并改善长时间施力时的手感。模型对钳头、钳口、销轴、左右钳臂和手柄包覆层均进行了实体化表达，能够清楚看到工具闭合时各零件之间的相对位置与运动关系，适合用于手动工具结构拆解、机构运动校核、五金产品外观方案评审以及装配教学演示。

　　从实际用途看，这类钳具主要承担夹持、拔取、扭转和局部剪切等操作。前端钳口并非普通平口钳的大面积平直夹持面，而是带有弧形开口和凸起咬合轮廓，能够在圆形杆件、钉类零件、小型金属件或异形工件上形成较集中的受力点。作业时，操作者握住两侧手柄施加握力，力通过长钳臂传递到中部销轴，再在前端钳口处形成放大的夹紧力；手柄越长，同等握力下钳口获得的夹紧力矩越明显。该结构特别适合空间受限但需要较大夹持力的维修场景，例如木工起钉、金属件拆装、线材固定、管件辅助定位以及车间日常维护中的临时夹紧。

　　钳头造型是本结构的重点。左右钳头在销轴附近形成厚实的承载区域，避免夹紧反力集中在薄壁位置；前端工作部位采用不对称但相互配合的轮廓，一侧提供弧形容纳空间，另一侧设置咬合与剪切边缘，使工具在闭合过程中既能包住工件，又能通过局部刃口或凸台限制工件滑移。钳口内侧的轮廓需要兼顾开口范围和咬合强度：开口过小会限制可夹持工件直径，开口过大则会导致钳头尺寸增加、尖端刚性下降。模型中钳头与钳臂过渡区域采用较宽的连续截面，能够把钳口处的弯曲载荷向手柄方向分散，减少应力集中。

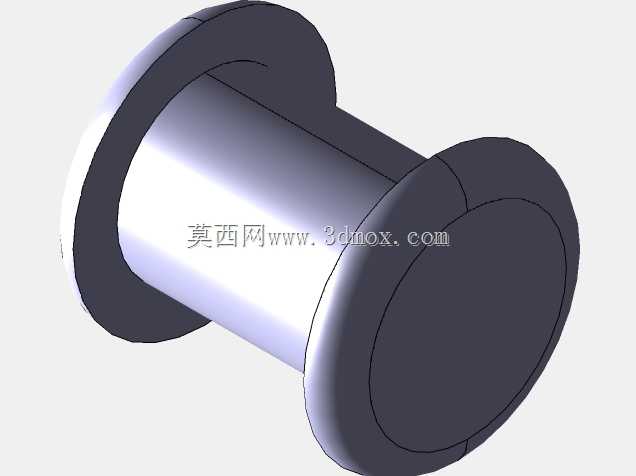

　　中部销轴是整把钳子的旋转中心，也是受力闭环的关键零件。左右钳臂通过销轴形成铰接，销轴轴线垂直于钳身平面，钳臂围绕该轴线做小角度开合。结构设计时，销轴孔周围需要保留足够的实体厚度，因为夹持反力会在孔壁形成挤压和局部弯曲；若孔边距过小，长期使用后容易出现孔位扩孔、钳臂松动或开口错位。模型中销轴以圆形黑色部件表现，外观简洁，但在工程建模时应重点控制销轴与孔的配合间隙、钳臂两侧贴合面的平面度以及旋转时的同轴关系。间隙过大会造成钳口错位，间隙过小则会使开合阻力增大。

　　钳臂部分采用细长杆状形态，从销轴区域向后逐渐过渡到握持段。长臂设计利用杠杆原理提高机械增益，但也带来弯曲和扭转变形问题，因此截面不能只按外观线条处理。实际产品中，钳臂通常采用锻压或冲压金属成型，截面高度在靠近销轴和钳头处更大，向手柄末端可适当收窄，以在强度、重量和握持舒适度之间取得平衡。三维模型中钳臂表面为连续灰色金属质感，边缘过渡圆润，没有明显突变，这有利于降低热处理和锻造过程中的裂纹风险，也能避免使用时棱角压迫手掌。

　　手柄末端的红色包覆层承担防滑和缓冲作用。包覆段覆盖在金属钳臂外侧，长度约占手柄后段的主要握持区域，操作者手掌发力时，红色部分与手指接触，可增加摩擦并降低金属冷硬触感。包覆层与金属基体之间需要考虑贴合边界，端部不应出现突兀台阶，否则在反复握持后容易卷边或脱落。若用于产品深化设计，可在包覆层内表面增加浅槽、滚纹或局部凸点，使软质材料与金属手柄形成机械锚固；外观上则可通过颜色区分工具规格、品牌系列或绝缘等级。

　　外形尺寸与安装边界方面，该工具属于手持式长柄钳，运动包络主要集中在钳身平面内。三维布置时应保证钳头完全闭合时，左右钳口咬合轮廓不错边，手柄末端之间保留适合手掌握持的间距；完全张开时，钳口开口直径需满足目标工件尺寸，同时手柄张开角度不能超过人手舒适操作范围。由于钳子不涉及固定安装，设备边界更多体现在操作空间：前端钳头需要进入工件周围，后端手柄需要留有开合和握压空间，销轴两侧则应避免与邻近部件发生干涉。若将该模型放入维修工位、工具墙或人机工程仿真场景，应重点检查手柄末端扫掠范围、钳头与工件的接触位置以及操作者手腕角度。

　　建模思路上，可先建立左右钳臂的对称基准，再依据销轴中心确定钳口运动轨迹。钳头工作轮廓不应只追求视觉形状，而应按照闭合角度校核咬合关系：在全开、半开和闭合三种状态下，钳口之间的间隙、接触点和避让区域都要连续合理。钳臂主体可采用实体拉伸、放样与局部切除结合的方式完成，销轴孔位置添加倒角或圆角，手柄包覆层作为独立零件装配在金属臂外侧，便于后续更换材料或调整颜色。对于需要展示运动的场景，可将销轴设为铰接参考，控制左右钳臂绕同一轴线旋转，观察钳口开合是否顺畅。

　　在行业应用中，这类手动五金工具常见于装备维修、建筑装修、金属加工、木工制作和生产线辅助装配。它不像大型夹具那样依赖工作台安装，而是随操作者手部直接到达作业点，因此结构可靠性、握持平衡性和钳口咬合稳定性比单纯外观更重要。该模型完整保留了钳头工作轮廓、长臂杠杆、销轴铰接和手柄包覆等关键结构，能够作为钳类工具设计分析、手动工具产品展示以及机械基础机构教学的直观载体。
