可调式管道夹持管钳结构设计

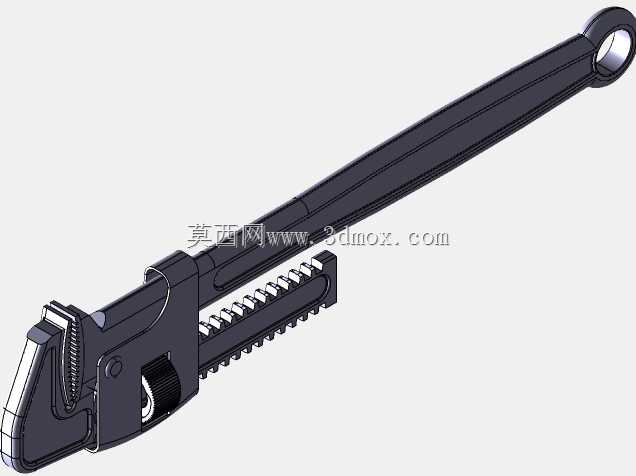

　　管钳是管路安装、维修与装配现场使用频率很高的手动夹持工具，主要承担金属圆管、管件接头、阀件外圆以及柱状零件的夹紧与旋转作业。与普通平口钳不同，管钳的工作对象多为圆柱形表面，钳口需要在较大直径范围内自适应贴合，并通过齿面咬合产生足够摩擦力，避免拧紧或拆卸过程中打滑。该三维结构围绕快速调节、稳定夹持和操作受力三条主线展开，整体由固定钳体、活动钳体、调节齿条、上压手柄、复位弹簧及销轴等部分组成，各零件之间的配合关系在模型中表达得比较完整。

　　从实际工况看，管钳常见于水暖安装、油气管道检修、消防管路施工、化工设备维护以及机械装配工位。现场操作空间往往比较狭窄，管件后方可能贴近墙面、支架或设备本体，因此工具不能只追求大夹持力，还要考虑开口调节速度、手柄握持位置和钳头进入空间。该方案采用上置压杆与侧置齿条相结合的形式，活动钳体沿固定钳体导向面移动，齿距决定单次调节的步进量。夹持不同管径时，操作者可先快速拉开活动钳口，使管件进入两钳口之间，再压合上部手柄，让活动钳齿与齿条逐级啮合，从而形成接近管件外径的夹持区间。

　　钳口区域是整把工具受力最集中的位置。固定钳口与活动钳口均设置了齿形咬合面，齿向和齿深需要兼顾咬入能力与管件表面保护。对于镀锌管、钢管等常规管路，齿面可以在额定扭矩下嵌入轻微氧化层或表面高点，把旋转力矩转化为周向摩擦阻力；对于薄壁管或软质管件，则应控制压合力，避免局部压痕过深造成圆度变形。模型中钳口轮廓呈圆弧过渡，并非简单平面接触，这种设计有利于让咬合点分布在圆柱两侧，而不是集中在一条棱线上。钳口背部与主体连接处采用加厚截面，可降低反复加载后根部出现裂纹的风险。

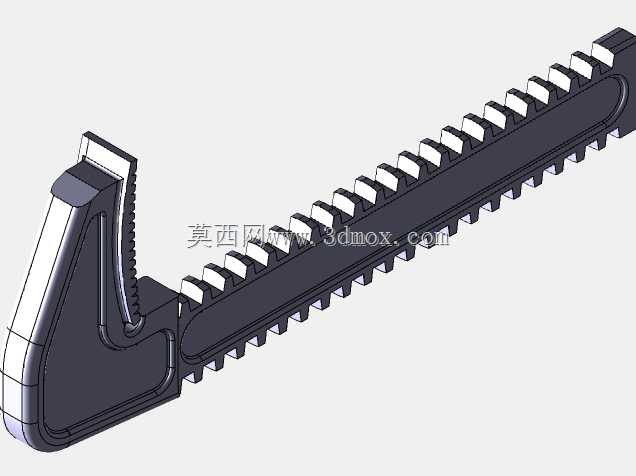

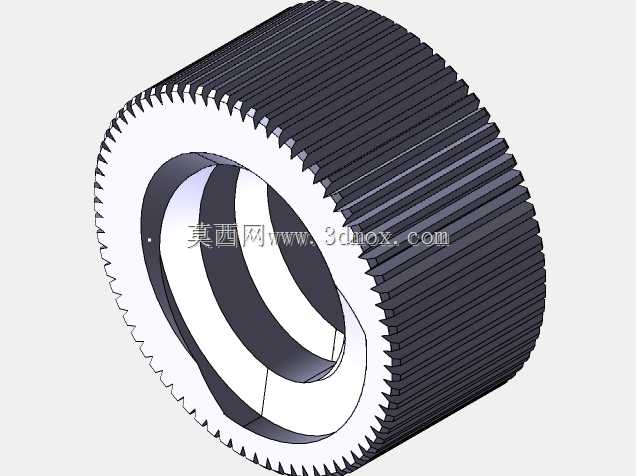

　　调节机构的设计重点在导向与锁止。活动钳体后侧的齿条与固定架上的齿槽配合，承担夹持反力；齿条宽度、齿高和齿根圆角直接影响承载能力。若齿形过浅，大扭矩拆卸锈蚀接头时容易跳齿；若齿形过深，则调节手感变重，且活动件行程利用率下降。模型中齿条沿竖直方向布置，活动钳体在导向槽内滑动，侧向间隙需要控制在合理范围：间隙过小，粉尘、锈屑进入后会卡滞；间隙过大，夹持时活动钳口会产生偏摆，导致管件受力不均。工程细化时通常会在导向面增加耐磨区域或采用热处理件，以提高反复开合后的尺寸稳定性。

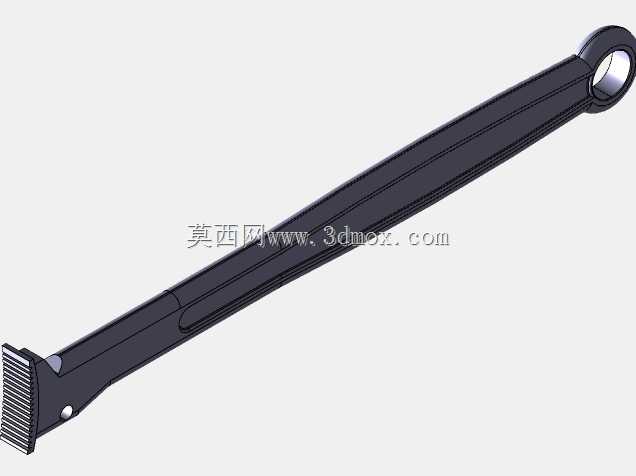

　　上压手柄采用黑色包覆造型，内部可理解为承力金属骨架，外部为防滑握持层。手柄绕销轴旋转，压下时通过杠杆关系推动锁止与夹紧动作，释放后依靠弹性件使机构回到待调节状态。手柄长度并非越长越好，它需要与钳头强度、齿条承载和操作者单手施力范围匹配。过长的手柄虽然能放大扭矩，但会增加钳口过载和管件压扁的可能性；过短则在拆卸锈蚀管件时发力不足。该结构的手柄轮廓贴近手掌施力方向，端部加宽，可减少长时间作业时的局部压强。

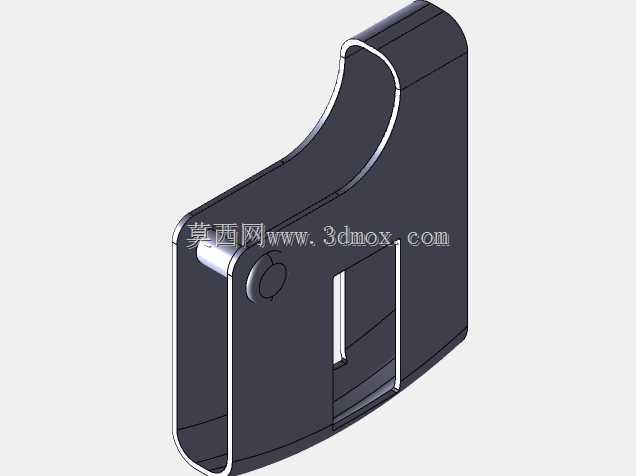

　　固定主体采用灰蓝色框架式外形，中部开设减重与避让空间，既让活动齿条有明确运动通道，也便于观察钳口闭合位置。主体后侧与红色固定手柄相连，形成操作者的主要握持支点。固定手柄沿钳口受力方向延伸，截面近似竖长形态，这样可以提高弯曲平面内的刚度。手柄底部与钳头之间保留连续过渡，避免在高应力区出现 abrupt 的截面突变。红色手柄表面可做防滑纹理或包覆处理，以便在带油、带水工况下仍能保持握持稳定性。

　　安装边界方面，这类手动工具不需要与设备基座固定，但在三维建模和结构校核时仍需明确外部包络与运动包络。钳头最大开口决定可容纳管径，闭合时两钳口最近距离决定最小夹持尺寸；活动钳体从最低位置升到最高位置的全过程，应检查齿条末端是否脱出、手柄压下时是否与固定手柄干涉、钳口齿面是否在全行程内保持正确啮合角度。若用于产品展示或工程出图，还应补充最大开口、钳头长度、手柄总长、握持间距、销轴直径和齿距等关键尺寸，以便后续进行受力分析、零件加工和装配验证。

　　从受力路径看，操作者在两只手柄上施加相向力，钳口齿面作用于管件外圆，管件反力依次经过活动钳体、齿条锁止面、固定主体和固定手柄传回操作者手中。该闭环路径中，销轴、齿条首齿和钳口根部是重点校核部位。有限元分析时可把管件设定为刚性圆柱面，在钳口齿面施加等效接触力，观察主体导向槽侧壁、齿条齿根和手柄铰接孔周围的应力分布。对于量产设计，还需考虑锻件或铸件的拔模方向、齿面热处理硬度、包覆层成型方式以及维修时齿条弹簧的可更换性。

　　整体来看，该管钳模型把快速调径、杠杆压合和齿面夹持三个功能模块清晰地组合在一起，结构层次明确，运动关系直观。对于三维建模人员，可在此基础上继续完善齿形参数、弹簧细节、销轴装配和人机握持曲面；对于工具选型人员，则可结合现场管径范围、操作空间和所需扭矩，判断钳头长度、开口行程与手柄力臂是否匹配具体作业需求。
