皮带输送机中间段可调支撑支架

　　该结构对应皮带输送机或辊筒输送线中的中间支撑单元，主要用于承托输送梁、输送带及输送物料所产生的垂向载荷，并将载荷稳定传递到厂房地面。它不是独立输送主机，而是输送线布置中反复使用的支撑模块，常见于包装线、装配线、物流分拣线、电子厂小件输送线以及车间内部周转线。现场使用时，多个支架沿输送方向按一定间距排列，上方再连接输送机侧梁、托辊组或皮带导向部件，从而形成连续的输送通道。

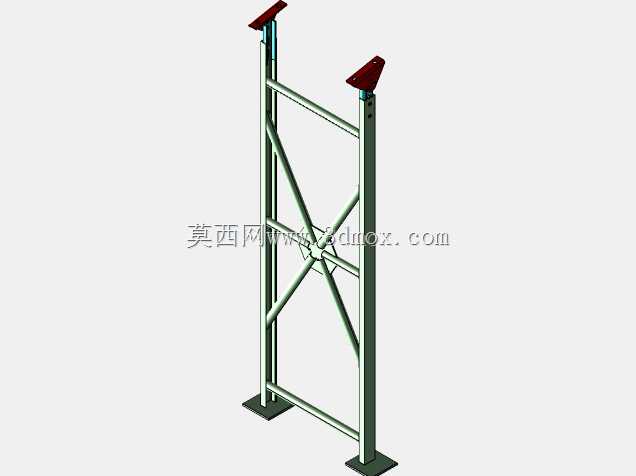

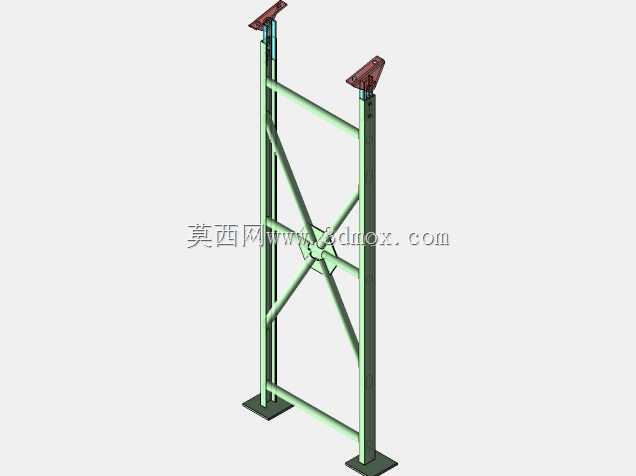

　　从结构形式看，模型采用双立柱布置，两根竖向型材承担主要压弯载荷，立柱之间设置横向连接杆和交叉斜撑，使支架在输送方向和侧向都具有较好的抗扭、抗摆能力。顶部设有带安装孔的倾斜连接座，可与输送机主梁或端部连接件进行螺栓固定；底部配置方形脚座，用于与地面膨胀螺栓连接，也可在需要微调的场合配合垫片或可调脚杯使用。整体外形属于窄高式框架，占地面积较小，但通过斜撑形成稳定三角形受力路径，适合在输送线下方需要保留人员通行、检修空间或布置其他设备的场合。

　　设计这类支架时，首先要明确输送线的工作高度、主梁截面、输送带宽度以及单跨支撑间距。立柱高度决定物料输送面的标高，若输送线需要与工作台、检测设备或包装机械衔接，支架高度应按上下游设备的接口高度统一确定。顶部连接座的孔位和角度不能孤立设计，需要与输送机侧梁的安装面匹配；若主梁采用标准铝型材或型钢，连接座上的孔距应避开型材内腔加强筋，并保证螺栓有足够拧紧空间。底部脚座尺寸则关系到地面压强和锚固可靠性，当地面平整度较差或设备存在启停冲击时，应适当加大底板面积并增加地脚螺栓数量。

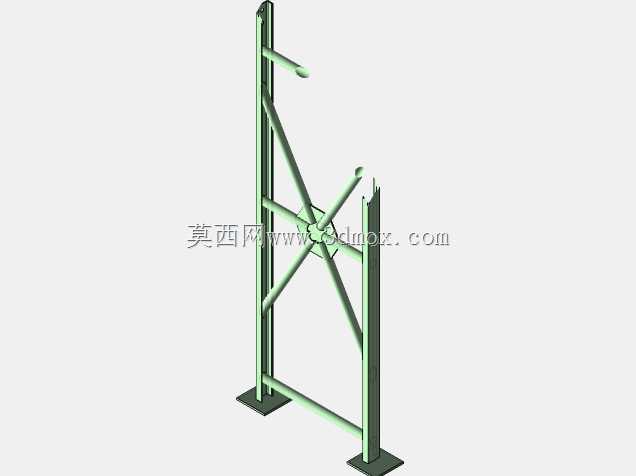

　　模型中的交叉斜撑是保证框架稳定性的关键。单靠两根立柱和少量横杆，虽然能够承受静载，但在皮带跑偏、物料偏载、人员倚靠或设备启停时，支架容易产生侧向晃动。斜撑将立柱中部与横杆节点连接后，框架平面内的剪切变形被明显限制，立柱的计算长度也随之降低，有利于提高受压稳定性。实际建模时应注意斜撑与立柱的连接节点，不宜只做视觉贴合，需要保留真实的螺栓孔、连接板或焊接位置，以便后续出工程图时直接反映装配关系。

　　在安装边界方面，该支架的宽度方向需要满足输送机主梁的安装跨度，高度方向要预留顶部连接件、底部调节件以及地面找平层所占尺寸。若支架布置在生产线通道旁，立柱外侧不应侵占人员通行宽度；若多段输送线拼接，相邻支架的中心距应结合输送梁挠度确定，避免输送带中间下垂过大。对于轻型箱包、电子元件、包装纸盒等低载荷场景，可采用薄壁型钢或铝型材；对于重载箱件、托盘或冲击较大的物料，则应提高立柱规格，并复核脚座锚固、连接螺栓剪切以及斜撑稳定性。

　　三维结构在细节上保留了支腿、托架、接头和斜撑等主要零件的装配关系，适合用于输送线方案布局、支架选型参考以及非标机械设计沟通。建模时可将该支架作为通用部件，在总装中按输送线长度阵列布置，再根据现场标高调整立柱高度。顶部连接座适合参数化处理，孔位、板厚和倾角可随不同输送机主梁变化；底部脚座也可拆分为固定底板和可调脚杯两种形式，以适应固定安装和临时生产线的不同需求。

　　从维护角度看，这种开放式框架便于检查螺栓松动、皮带跑偏和支脚沉降。支架内部没有复杂护罩，检修人员可以直接观察连接节点；斜撑布置在框架侧面，也不会明显影响输送线下方清洁。若用于食品、医药或潮湿环境，可在该结构基础上更换为不锈钢型材或增加表面防腐处理；若用于普通工业车间，型钢焊接后喷塑或喷漆即可满足使用要求。整体结构简洁、受力路径明确，是输送设备中典型而实用的支撑部件。
