该套辊道输送结构面向车间内部需要改变物料流向的连续输送场景,常见于电商仓储分拣区、包装工段衔接位、装配线回流侧以及成品箱码垛前的转向过渡段。现场布局中,直线段往往受厂房立柱、通道宽度或上下游设备接口限制,无法沿单一方向贯通布置,采用90度转弯段可以在不额外占用提升设备、不中断节拍的前提下,把纸箱、周转箱、工装托盘等规则件从一条线体平顺导入另一条垂直或侧向线体。

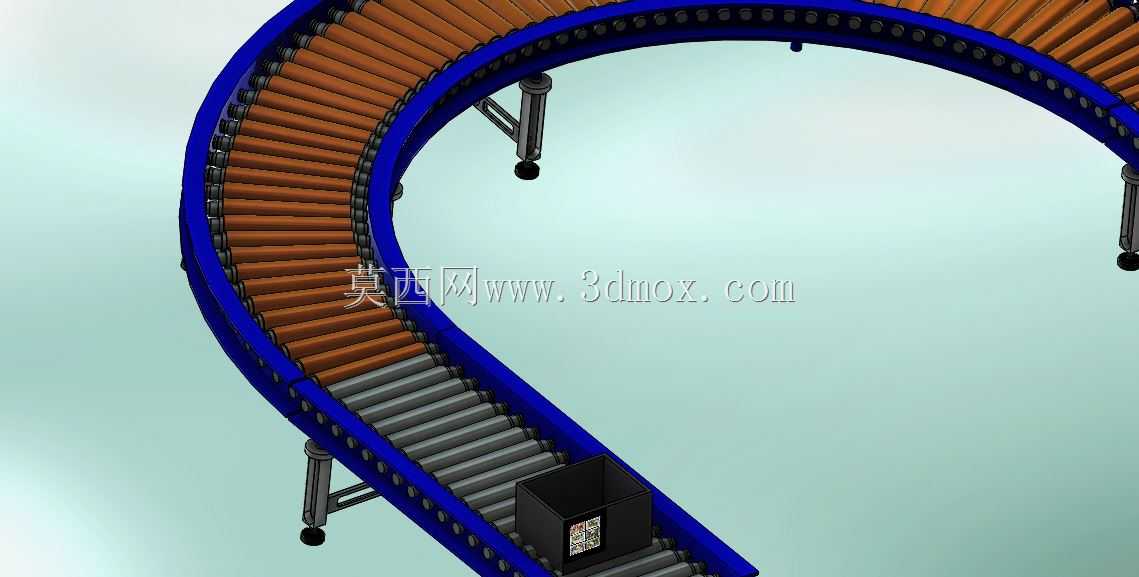

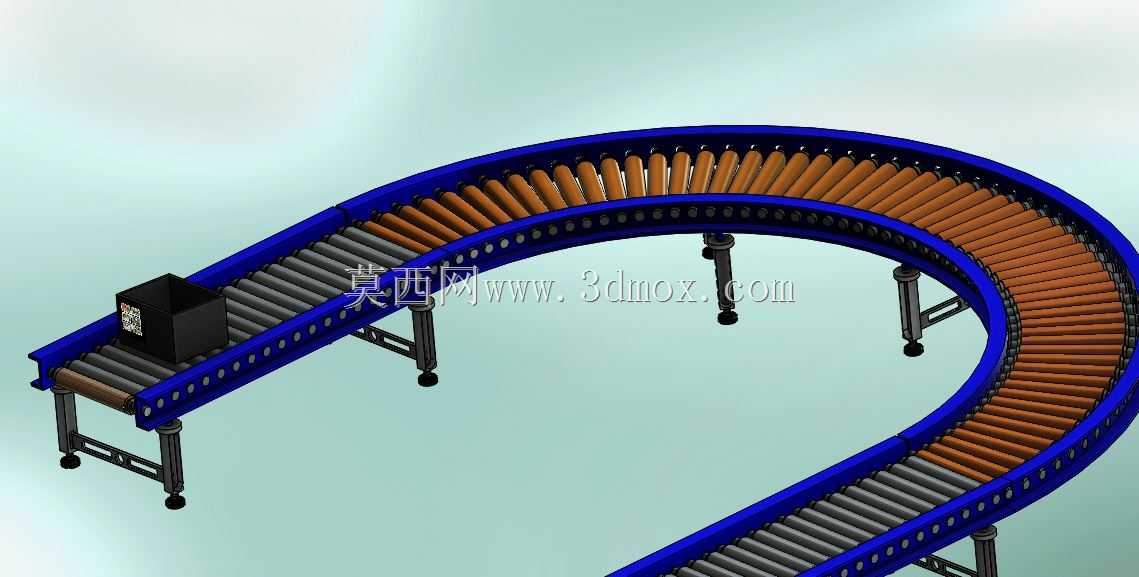

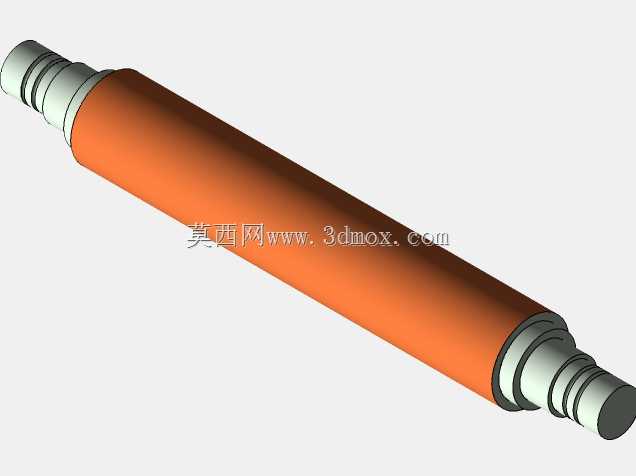

从结构组成看,模型包含转弯段弧形机架、两端直线过渡段、密排锥形辊子、直段平行辊筒、侧边导向护边、下部可调支腿以及端部承载框架。转弯区域没有采用普通等直径直辊,而是使用沿输送宽度方向直径渐变的锥形辊子:内侧线速度低、外侧线速度高,使工件在通过弧线时能够绕曲率中心自然转向,避免普通直辊在弯道处外侧打滑、内侧卡滞的问题。辊子沿弧线密排,保证较小底面的箱体在转向过程中始终有足够支撑点,不会出现边角下陷或跳动。

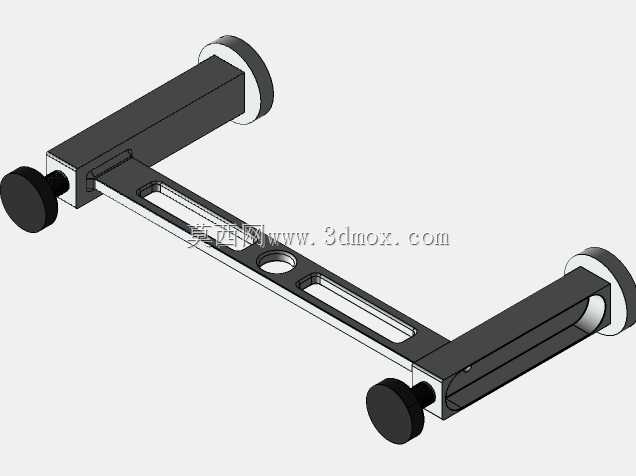

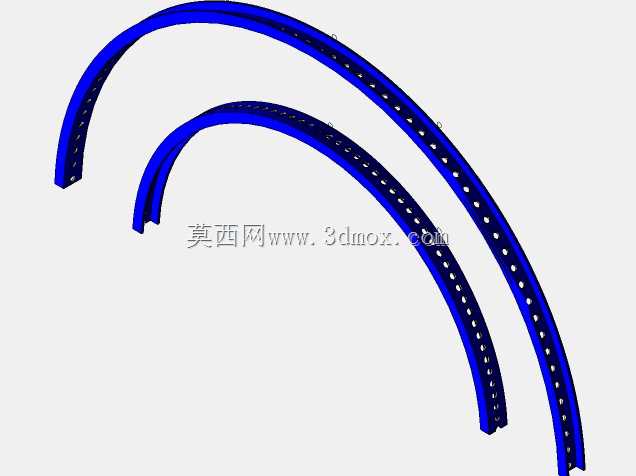

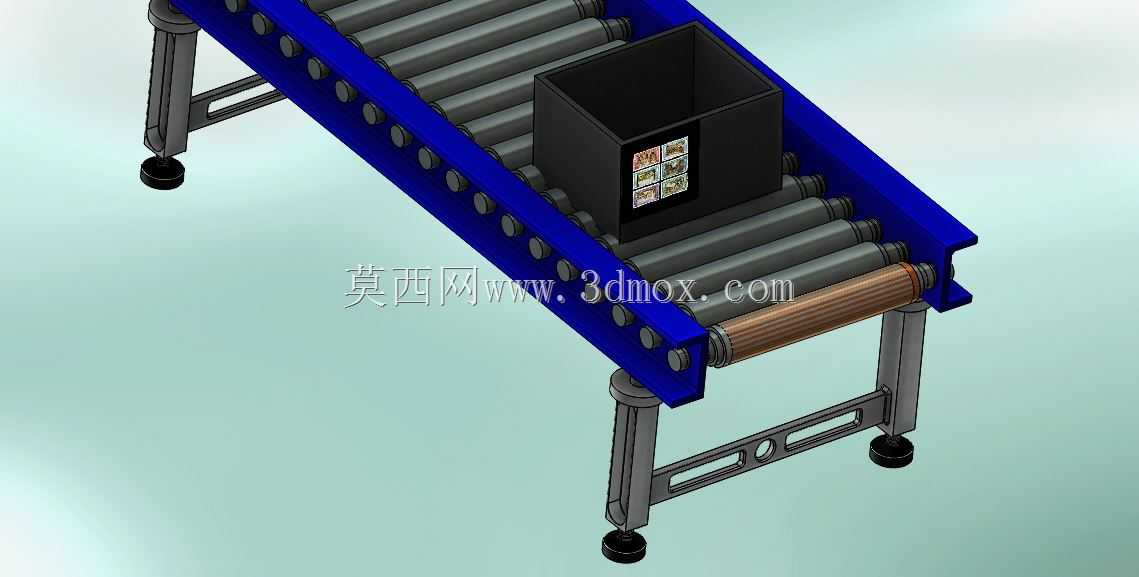

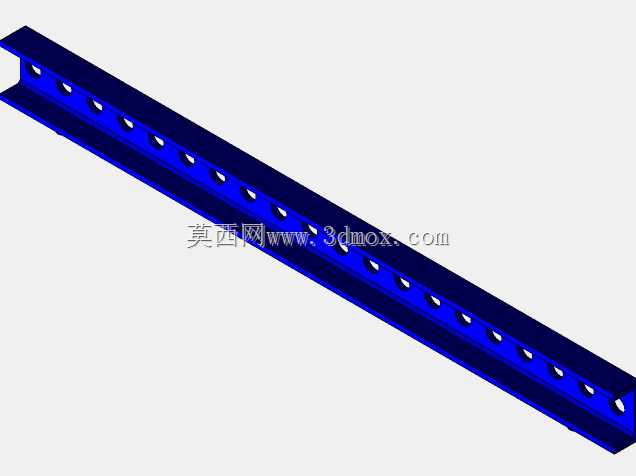

机架主梁沿弯道呈连续弧形,蓝色侧梁既承担辊筒安装基准,也形成侧向挡边,防止物料在离心趋势下偏离轨道。支腿布置在弧线受力较大的若干节点处,腿底设置可调脚盘,用于补偿地面不平并控制整线水平度;支腿之间增加横向连接杆,提高弯道段在启停冲击下的整体刚性。两端直线段承担进出料过渡功能,入口侧可对接前段皮带线、工作台或分拣机出口,出口侧可接入封箱机、称重设备或人工码垛工位。
设计这类线体时,首先要确定转弯半径与输送物尺寸的匹配关系。转弯内径过小,会使长箱体在入口和出口处与护边发生干涉;宽度方向余量过大,则会降低物料定位精度,并增加占地。模型中弧形段宽度按典型周转箱通过能力设定,侧边保留少量导向间隙,既能让箱体顺畅滑动,又能限制其偏摆。直段长度则考虑工件完全进入弯道前的姿态稳定,以及离开弯道后重新进入直线输送时的对齐需求。

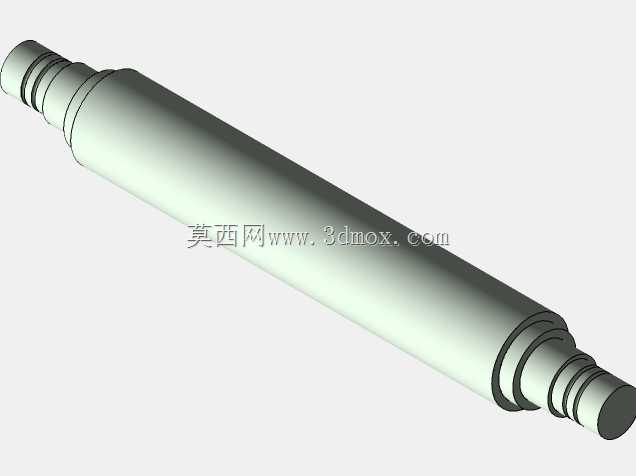

辊筒间距需要结合被输送物最小底面长度确定,原则上保证任一时刻工件下方至少接触多根辊子,防止软底纸箱在辊间凹陷。锥形辊的锥度、弧段半径和线速度相互关联,建模时需按弧线轨迹布置各辊轴线,使辊面上母线形成连续输送平面。驱动方案可根据负载选择链传动、多楔带或电动辊筒分段驱动;弯道段若负载较轻,可依靠前后直线段动力带动,但在重载或频繁启停工况下,应在弧形区域设置独立驱动,以降低滑移和磨损。
安装边界方面,整线占地由两端直段长度、转弯外径和支腿投影范围共同决定。布置时不能只核对辊道外形,还应在弯道外侧预留检修空间,便于更换辊子、调整传动件和清理掉落物;设备下方需保证脚盘调节余量,线体两侧应避免与立柱、气源管线、电气桥架发生碰撞。若接入自动化工段,还要在入口处考虑扫码、称重或阻挡机构的安装位置,在出口处预留停止器、移载机或分拣拨杆的接口。

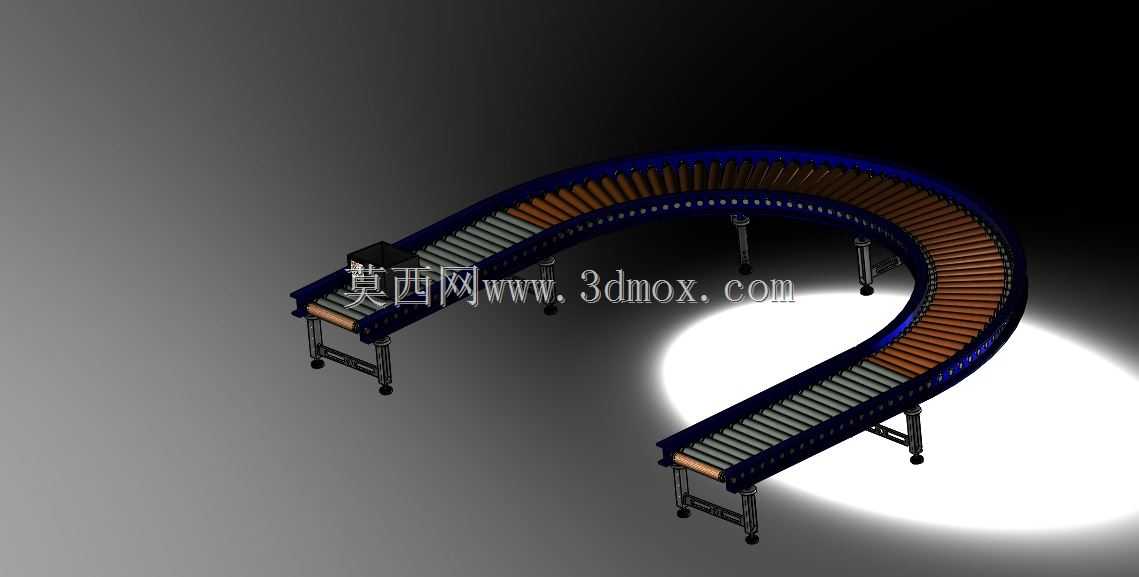

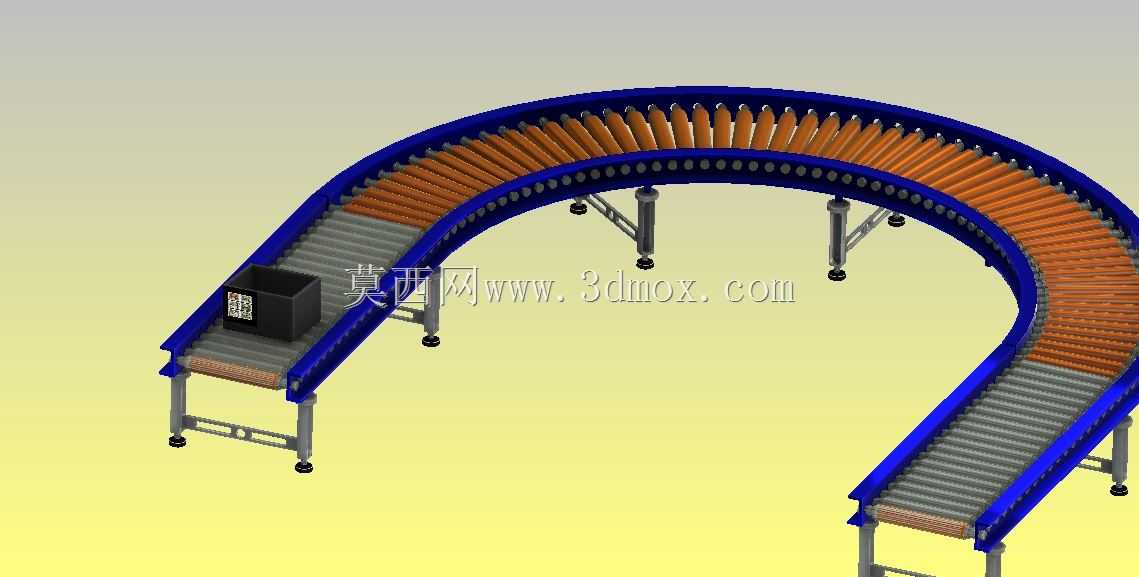

三维结构把弧形机架、锥形辊排布、支腿支撑和直线过渡关系完整表达出来,适合在方案阶段评估物料通过轨迹、线体占地和上下游衔接方式。对结构设计人员而言,该模型可进一步细化辊筒轴承座、传动轴、链轮护罩和驱动安装板;对选型人员而言,可据此核对输送物尺寸、转弯半径、支腿点位及现场维护空间,从而减少线体落地后的干涉与返工。
