2.5米移动式工业皮带输送线

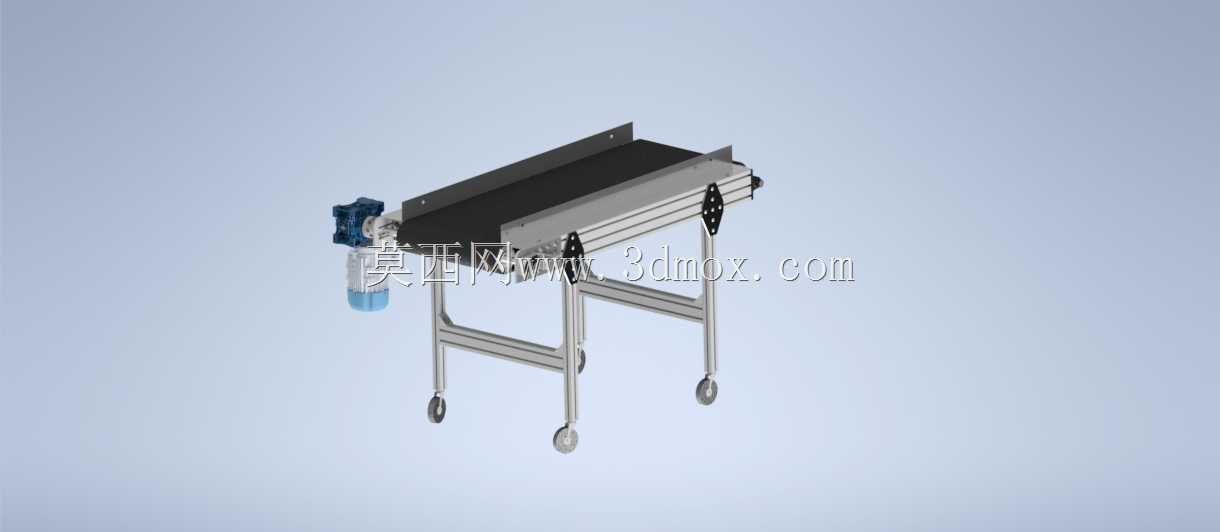

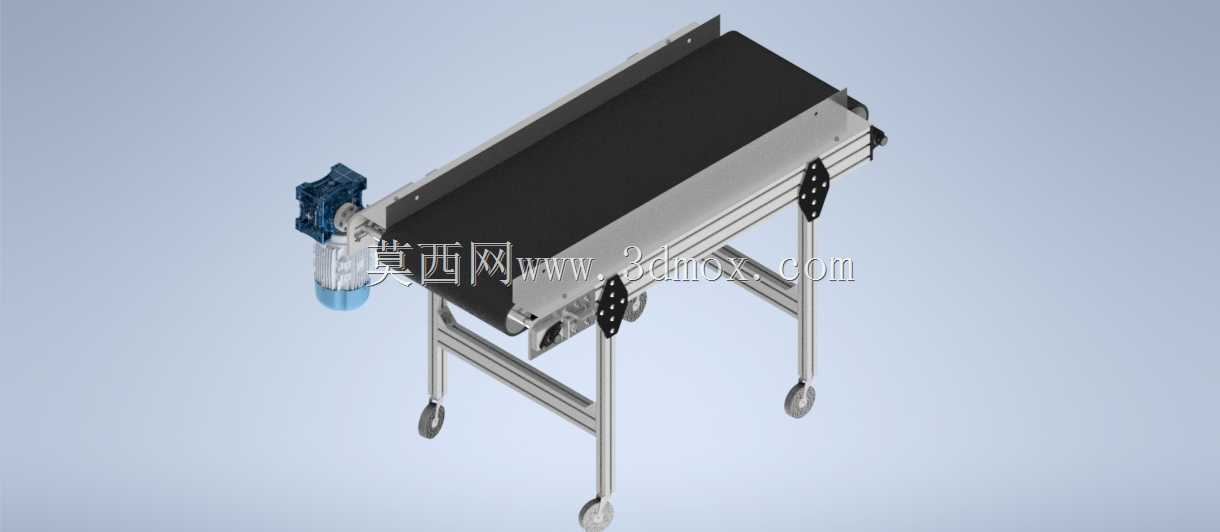

　　这套带式输送线的三维结构围绕车间短距离物料转运需求搭建，整机长度控制在2.5米区间，属于中小型可移动输送设备，适配电子组装流水线工位接驳、包装线成品出料、机加工工序间工件转序这类不需要长距离固定铺设的场景。整机底部配置四个带刹车的万向脚轮，机架主体采用工业铝型材拼装，不需要现场焊接固定，推入作业区域后锁死脚轮即可投入使用，换产或者调整车间布局时可以直接推移移位，不用拆解主体结构，对于多品种小批量的柔性生产车间适配性很强。

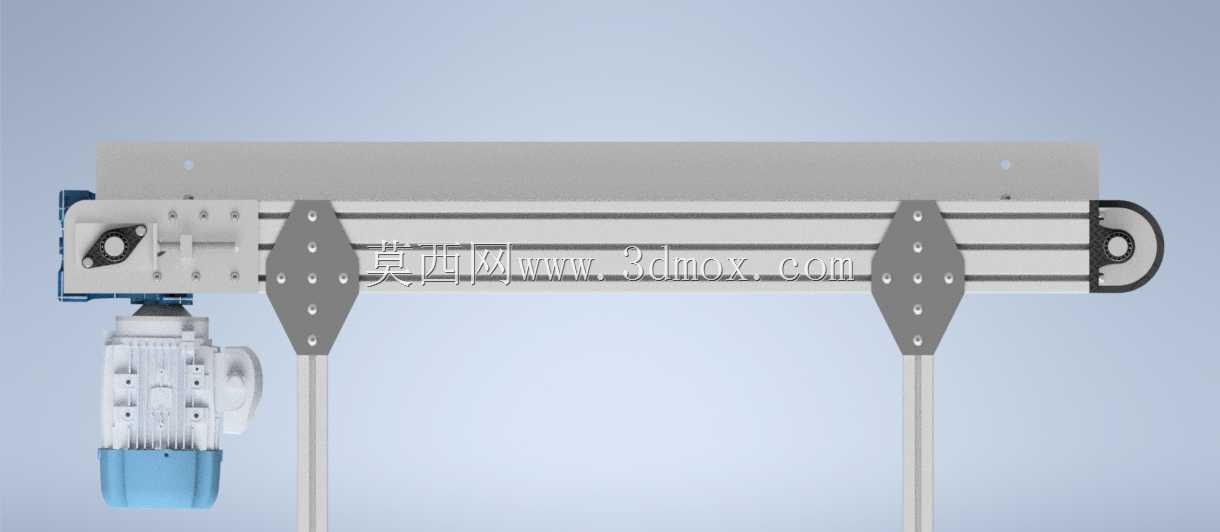

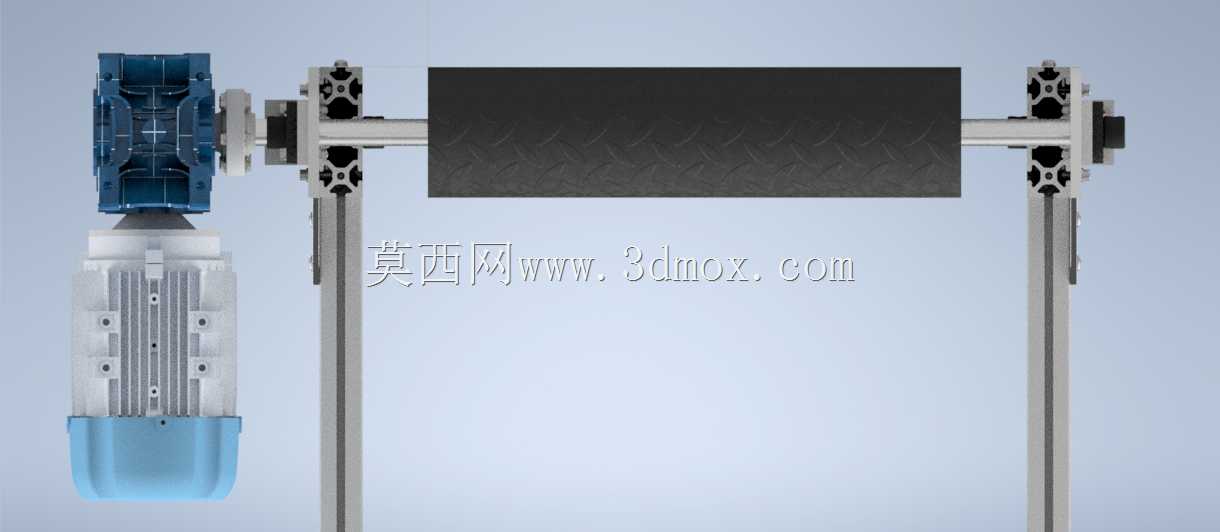

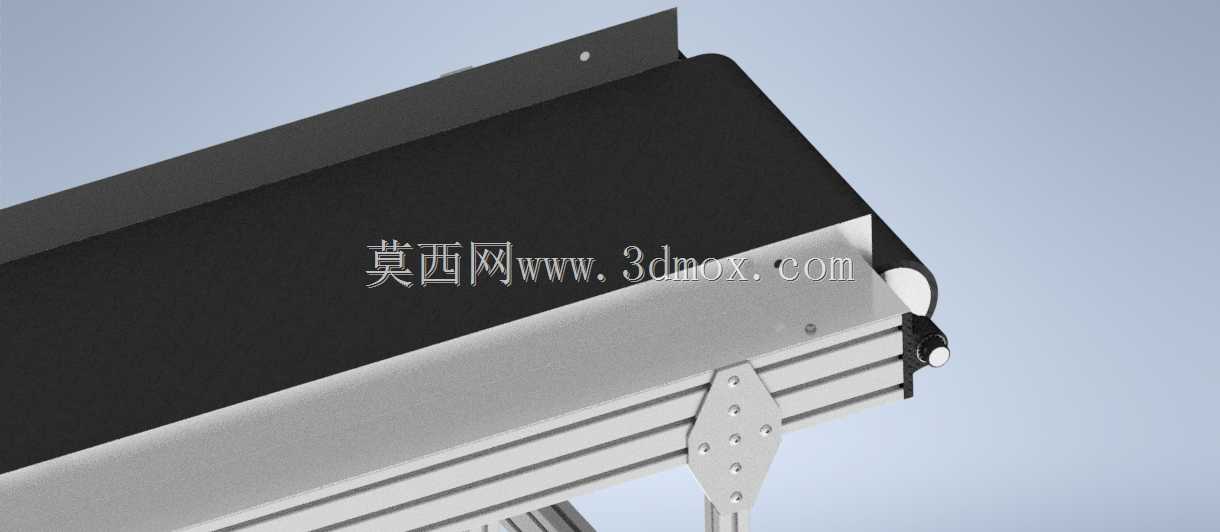

　　从结构分层来看，最上层是黑色防滑输送皮带，皮带两侧加装了立式挡边，防止输送过程中细小工件、散料从侧边滑落，挡边高度预留了足够余量，即使输送带一定高度的盒装零件、小型加工件也不会出现侧翻掉料的问题。皮带下方的承载段铺设了光滑的承托面板，避免皮带空载或者承载较轻工件时出现下垂塌边，保证输送面全程平整，工件放置后不会出现卡顿、偏移。驱动单元布置在输送线的一端侧边，采用减速电机直连驱动辊的布局，电机外侧加装了防护壳体，既避免车间粉尘、碎屑溅入传动部位，也能防止操作人员衣物误卷入传动结构，符合车间设备的安全防护要求。从动端配置了皮带张紧调节机构，通过两端的调节螺栓可以微调从动辊的前后位置，补偿皮带长期运行后产生的拉伸余量，调整时不需要拆解机架，日常维护只需要松开锁止螺母转动调节螺杆即可，操作门槛很低。

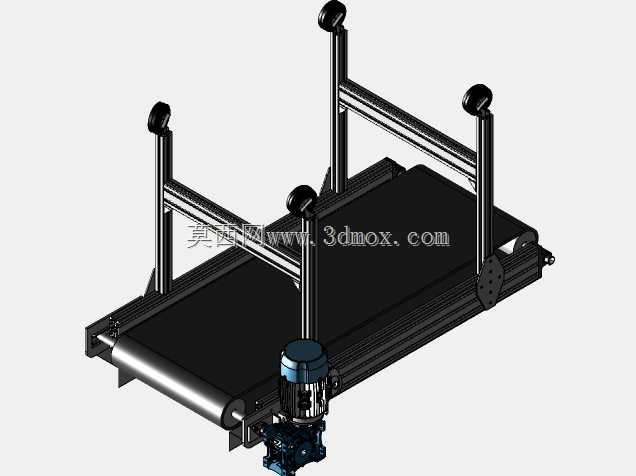

　　机架的支撑腿采用铝型材横梁交叉加固，四条支腿底部除了万向脚轮之外，还预留了可调支撑脚的安装位，如果需要长期固定在某一个工位，可以替换脚轮为固定支撑脚垫，抵消运行时的轻微震动，保证输送面高度稳定。整机输送面的离地高度按照常规人工操作台的高度匹配，操作人员站在线体旁取放工件不需要弯腰或者抬臂，长时间作业的疲劳度更低，也可以直接对接相邻的工作台、包装台、检测工位，实现工件在不同工序之间的自动流转，不需要人工反复搬运。

　　设计阶段首先敲定的是移动属性，所以机架没有采用厚重的焊接钢结构，而是选用标准工业铝型材做框架，在保证整体刚性满足常规工件承载要求的前提下，尽可能控制整机自重，推移的时候单人即可完成移位。其次针对不同使用场景的兼容性，线体的两端辊筒都做了倒角处理，皮带运行时不会出现边缘剐蹭，皮带本身选用的是耐磨防滑材质，表面摩擦力足够，输送纸箱、塑料件、小型金属零件都不会出现打滑滞后的情况。安装边界方面，整机宽度方向除了主体输送段之外，侧边驱动电机向外延伸出少量尺寸，现场布置的时候只需要在驱动侧预留出少量维护空间，不需要额外留出很大的检修通道，线体两端的进出料位置可以直接对接其他设备的出料口，高度差可以通过支腿的可选调节件做小幅适配，不需要额外搭建过渡坡道。

　　实际运行过程中，线体运行噪音很低，铝型材框架的共振小，即使在要求安静的组装车间内使用也不会产生明显的噪声干扰。皮带的运行速度可以通过配套的调速单元按需调整，针对轻小工件可以调低速度避免工件移位，针对批量转运的包装箱可以调高速度提升流转效率。整机没有复杂的冗余结构，所有零部件都采用行业通用标准件，不管是后期更换皮带、补充润滑还是更换易损件，都可以直接采购标准配件替换，不需要定制特殊零件，维护成本很低。这类移动式皮带输送线尤其适合经常调整产线布局的3C电子车间、电商包装仓、小型五金加工车间，既可以单独作为短距离转运设备使用，也可以多台拼接组成更长的临时输送线路，灵活度远高于固定安装的重型输送设备。
