牵引式谷物条播播种机结构设计

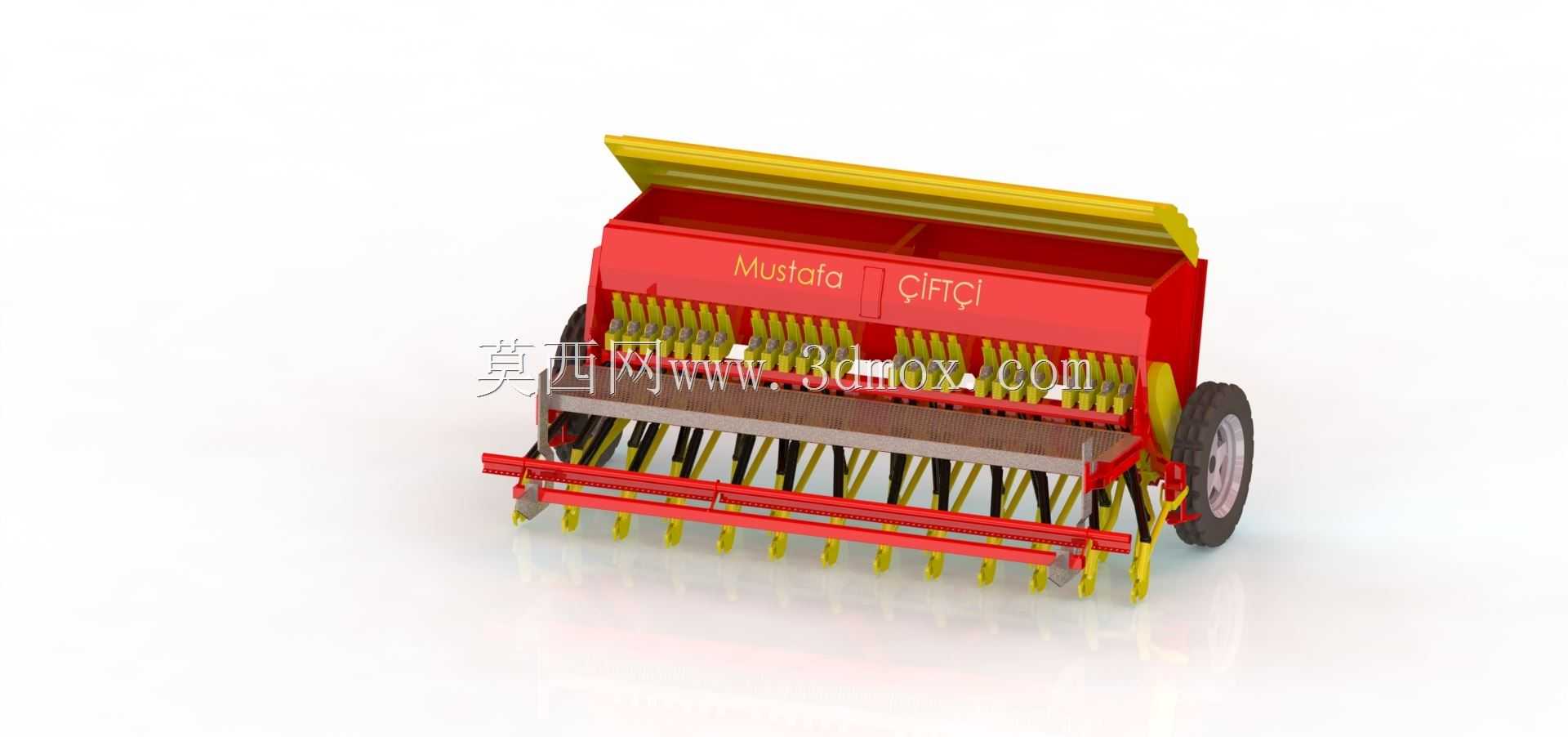

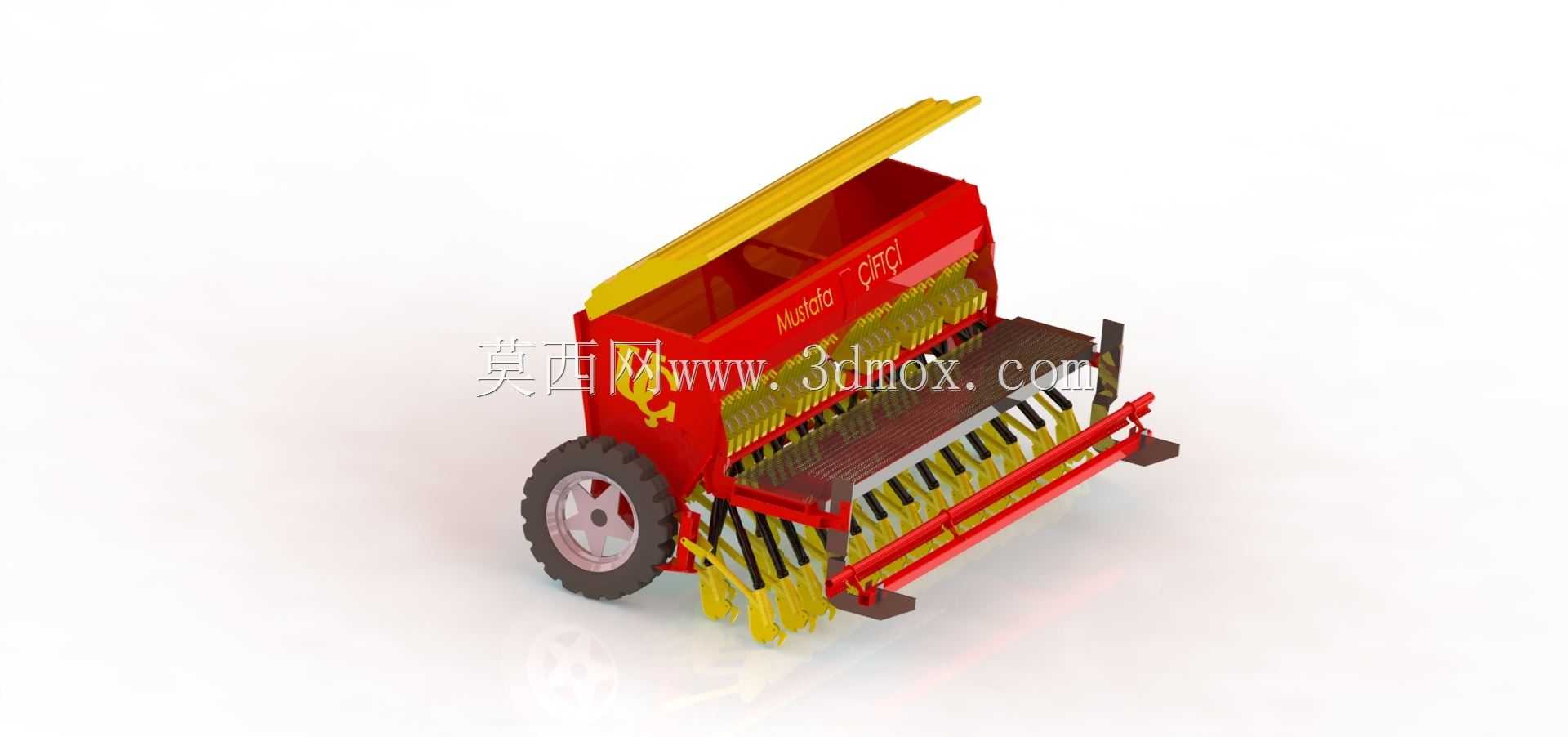

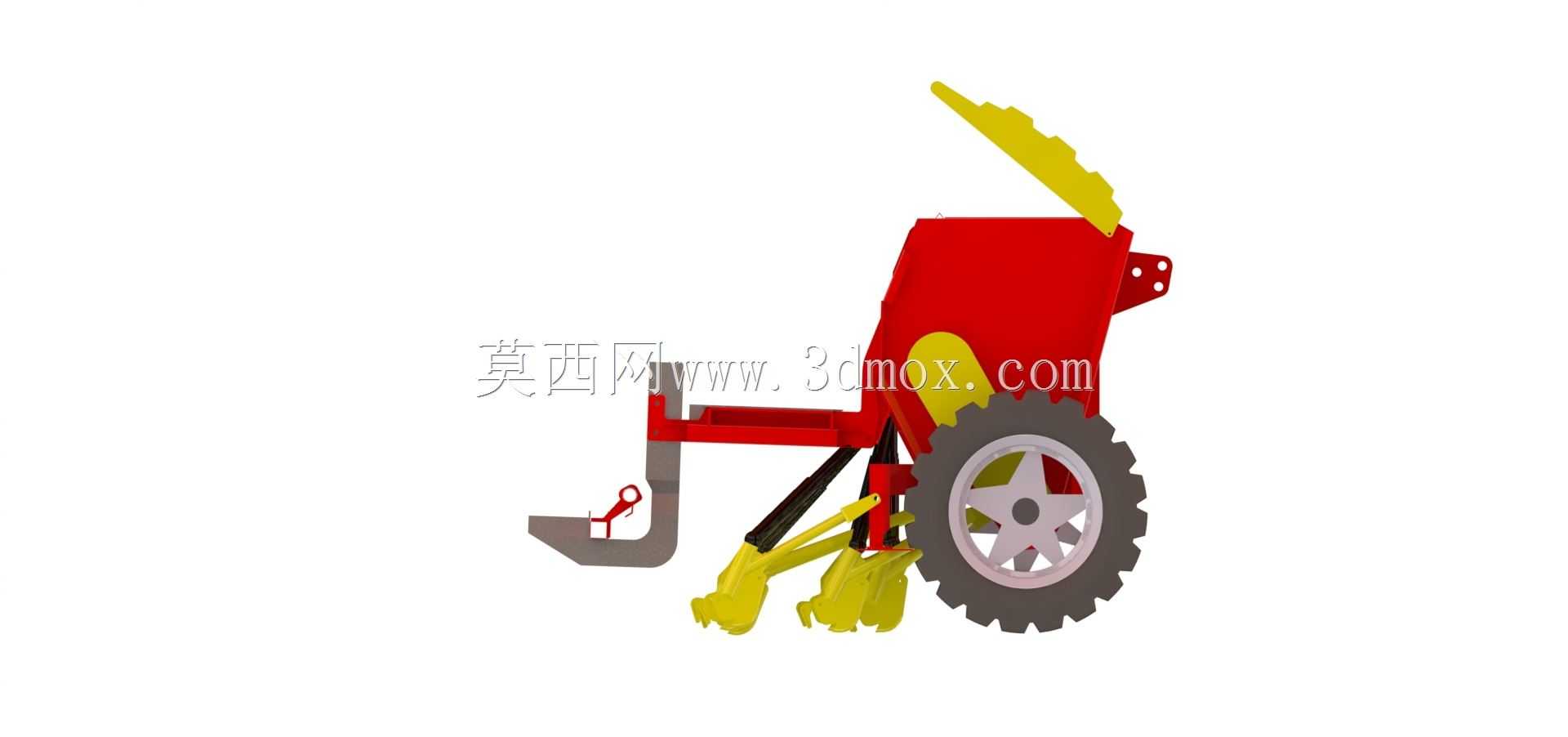

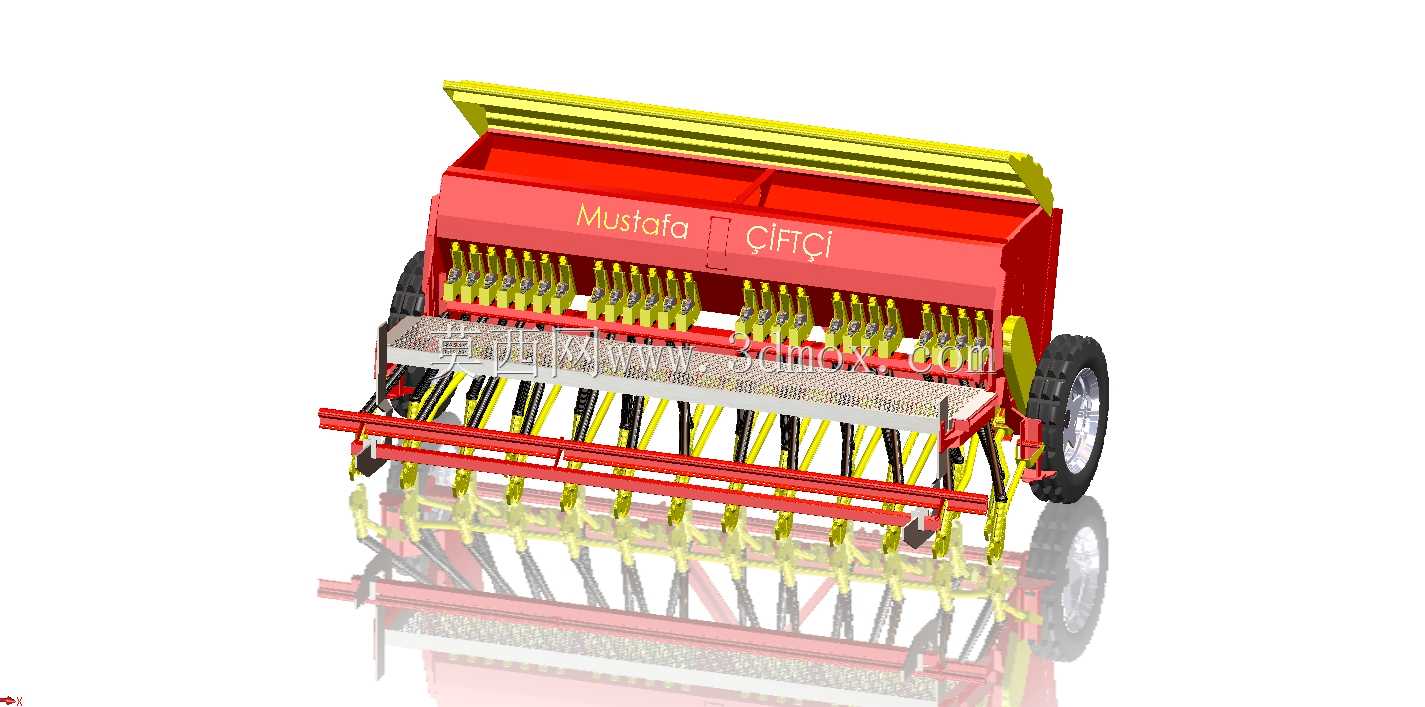

　　这套牵引式谷物条播播种机的三维结构，围绕旱作大田的小麦、大麦、燕麦等密植条播作物作业需求搭建，整机挂接在拖拉机后方，依靠地轮行走驱动排种系统完成连续播种，是中小型农场整地后播撒作业里的典型配套农具。

　　从田间使用逻辑看，设备进入已耙平、碎土的地块后，种箱内盛装的谷物种子靠重力落入排种器腔室，行走轮通过链传动把地面滚动的扭矩传递到排种轴，轴上成排布置的外槽轮式排种器按固定容积定量取种，种子经输种管向下引导，落入开沟器在土层中开出的窄沟内；随后覆土部件把两侧湿土回填覆盖种粒，后方的镇压结构轻压表土，让种子与土壤贴合，减少跑墒、架空带来的出苗不齐问题。整套动作在机组一次行进中同步完成，省去人工撒种、覆土的重复工序，行距、播深在作业前按农艺要求调整，适合连片地块的标准化播种。

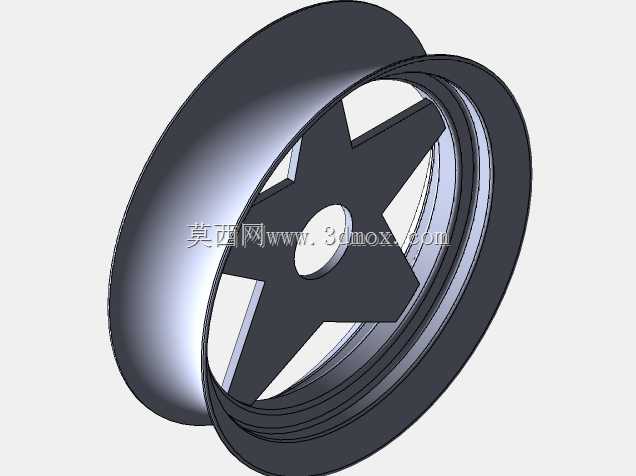

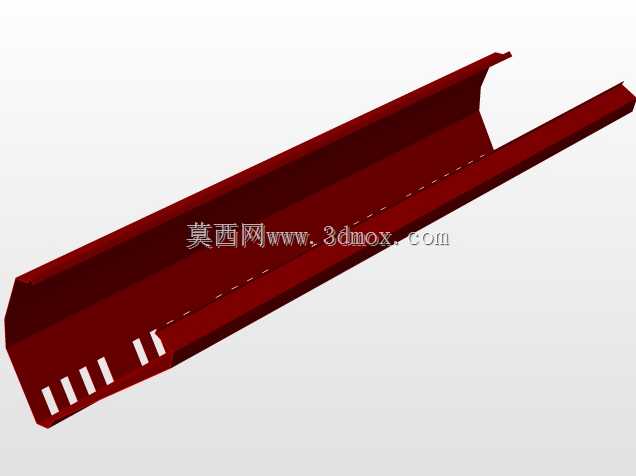

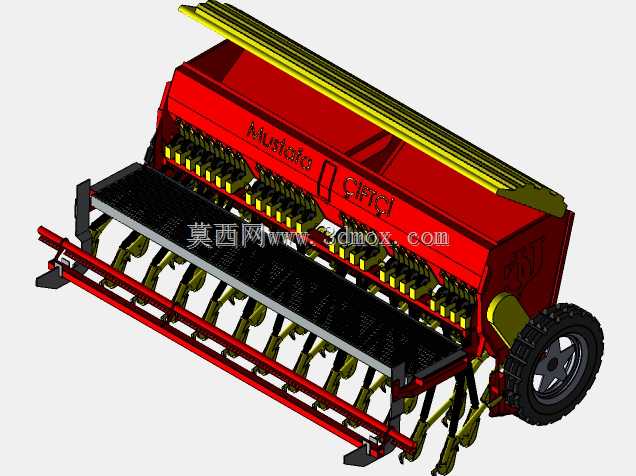

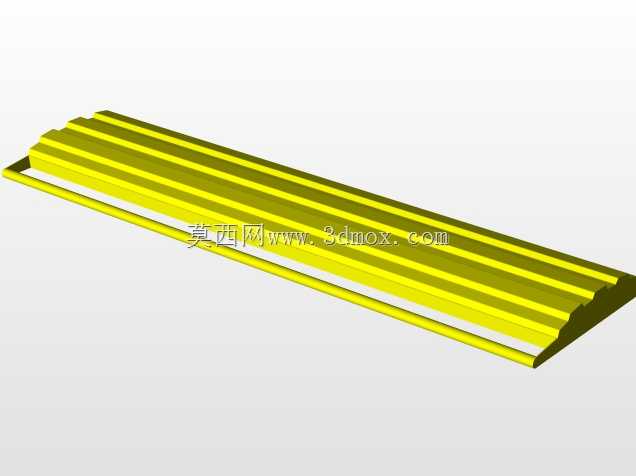

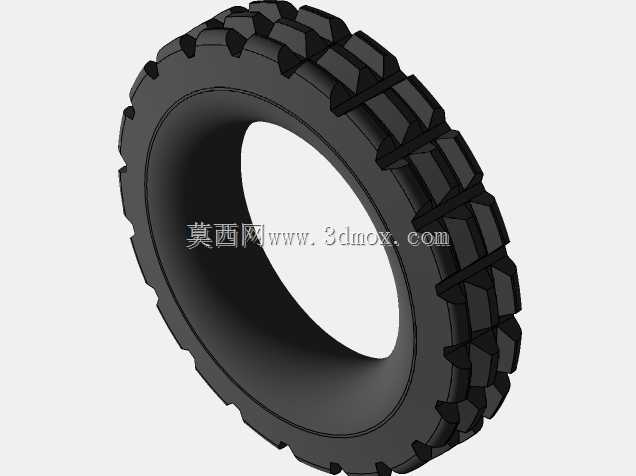

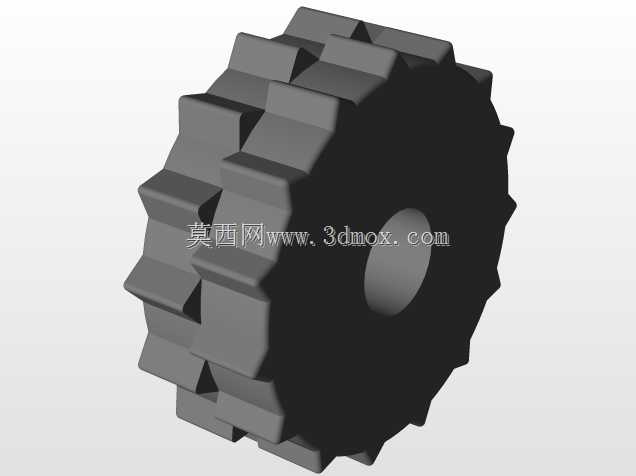

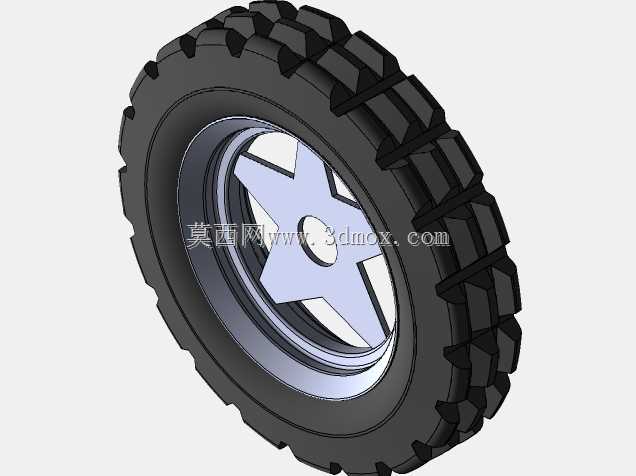

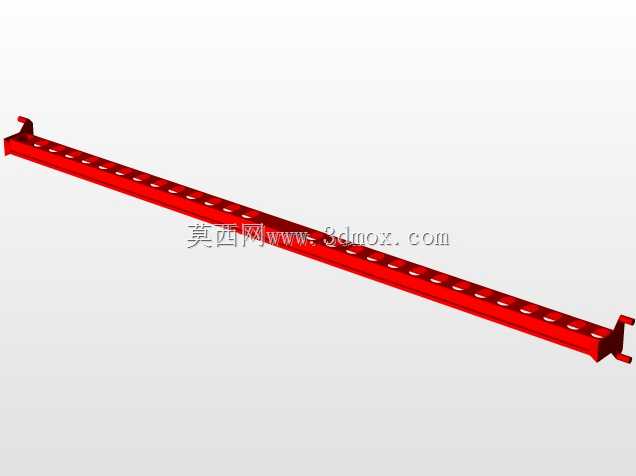

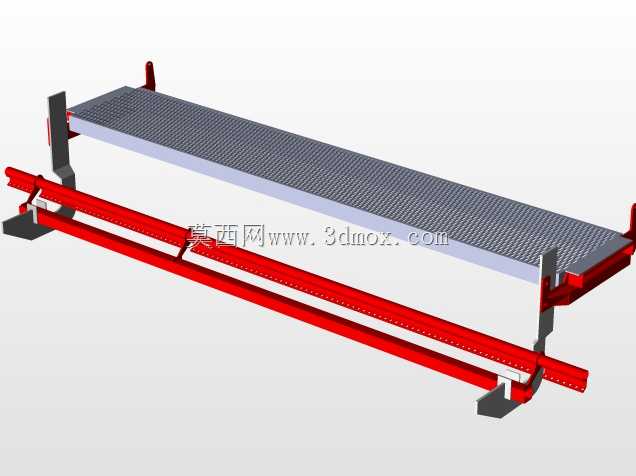

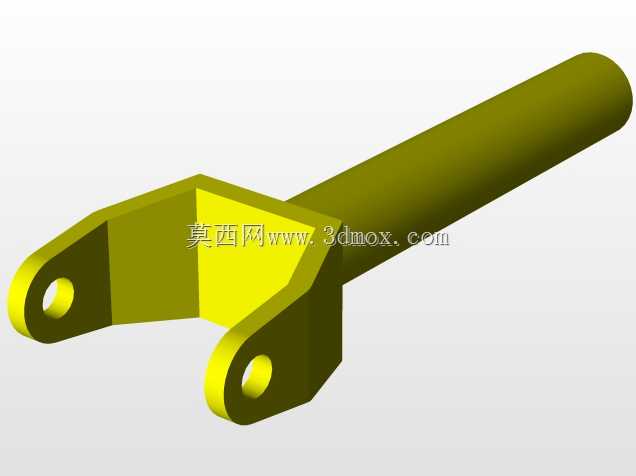

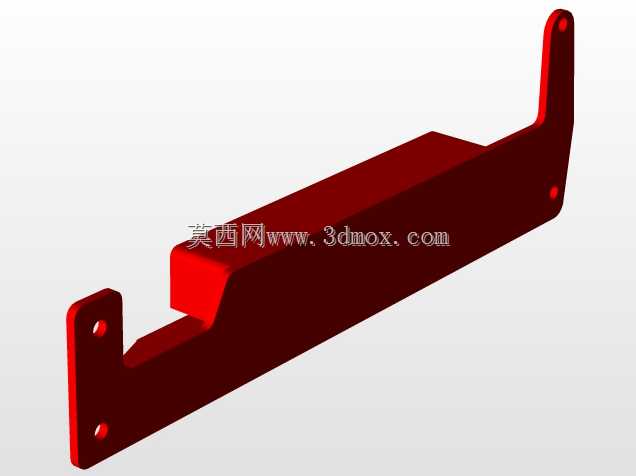

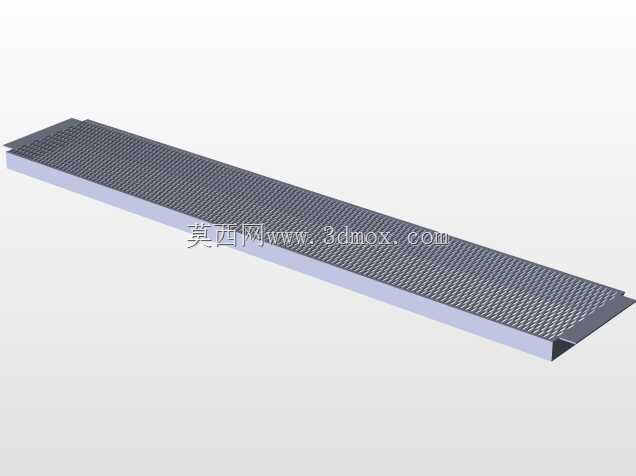

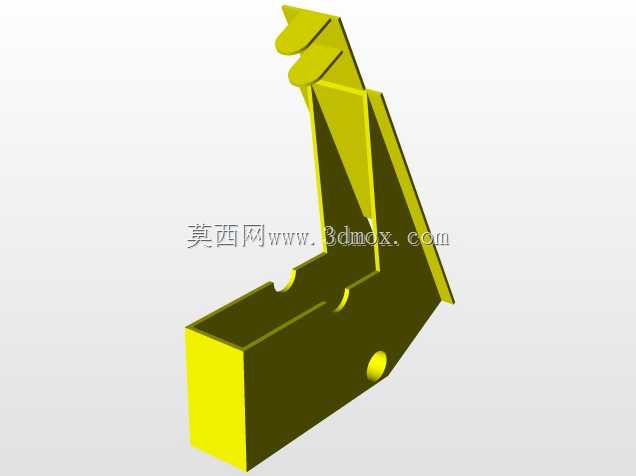

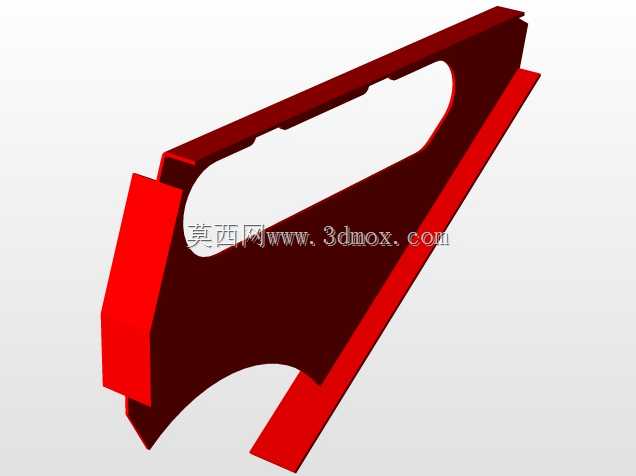

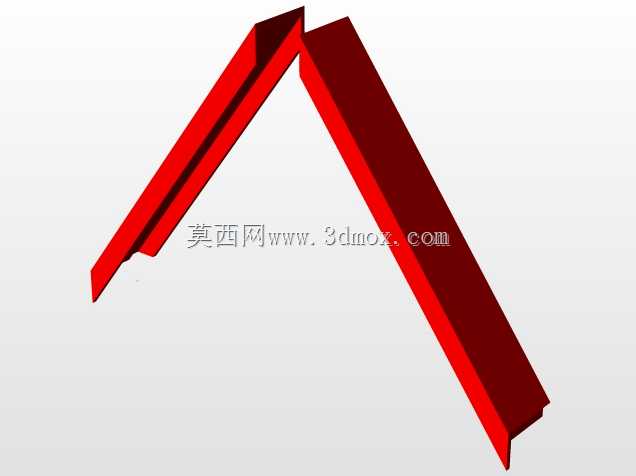

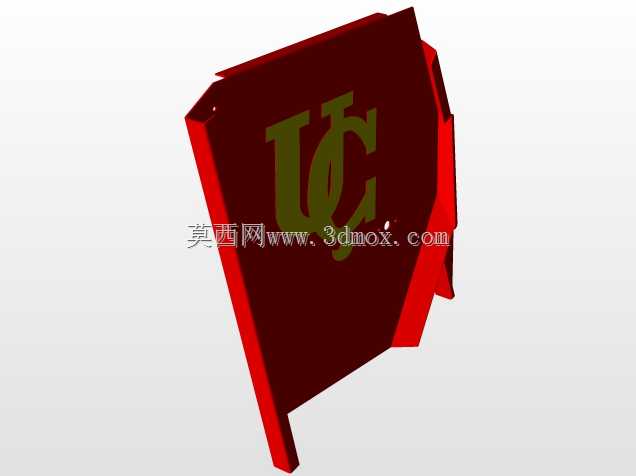

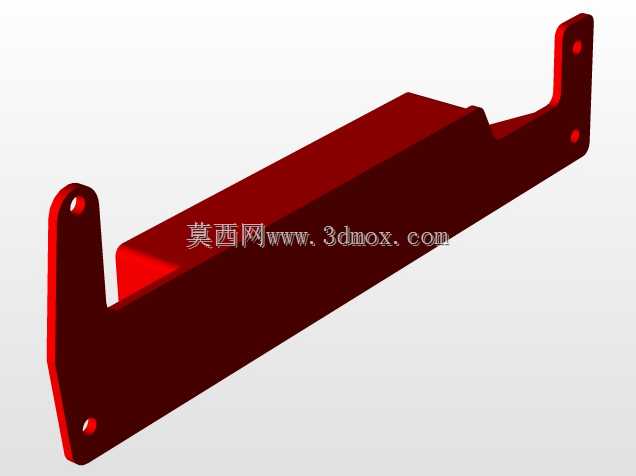

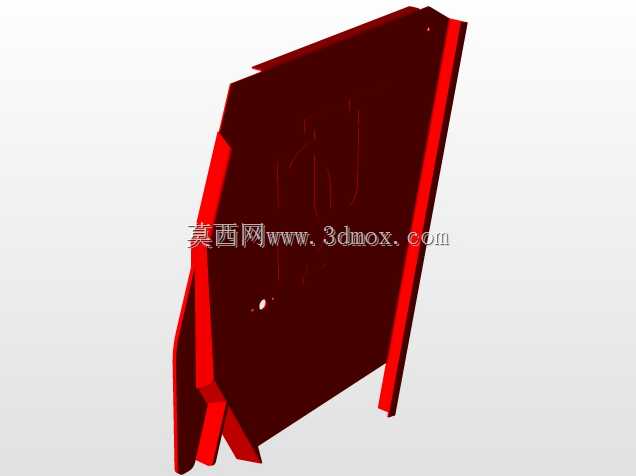

　　结构布局上，上部的长形种箱采用上宽下窄的斗状腔体，箱盖向一侧翻开即可补料，内壁做倾斜导料面避免种子搭桥架空；箱体下方横向贯穿排种轴，数十组排种单元沿幅宽均匀排布，每组对应一行播种位，保证田间苗带等距。机架主体采用型钢焊接框架，承担种箱满载重量与牵引载荷，前端设置挂接铰点与拖拉机三点悬挂或牵引架对接，侧向布置的大直径橡胶地轮既是行走支撑，也是排种动力来源——轮轴端的链轮通过链条把转速传递到排种轴，传动比匹配播量要求，机组前进速度变化时排种量同步跟随，避免漏播或堆种。

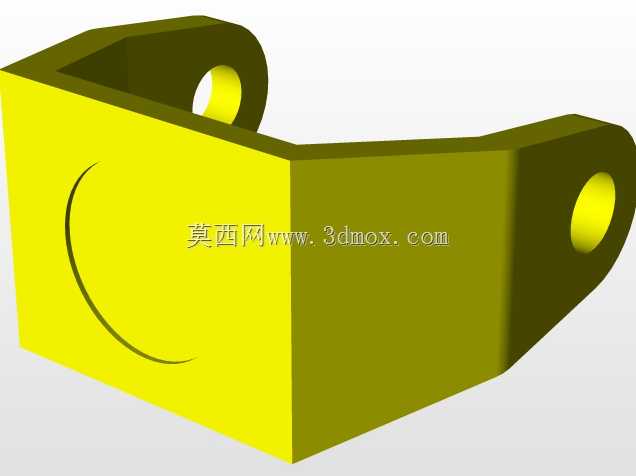

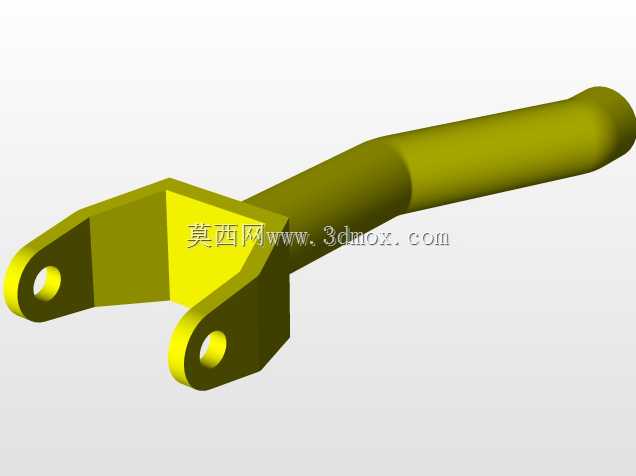

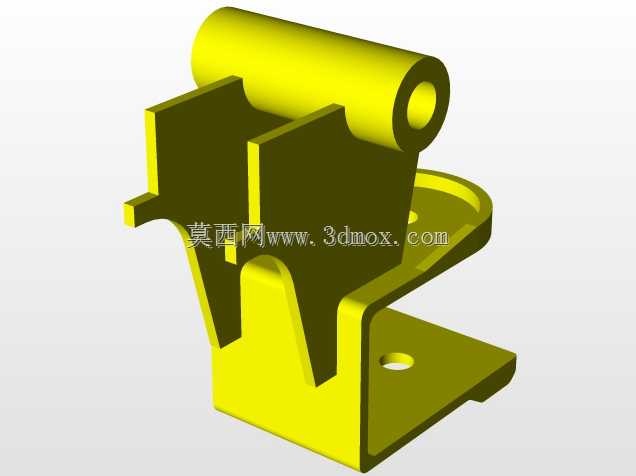

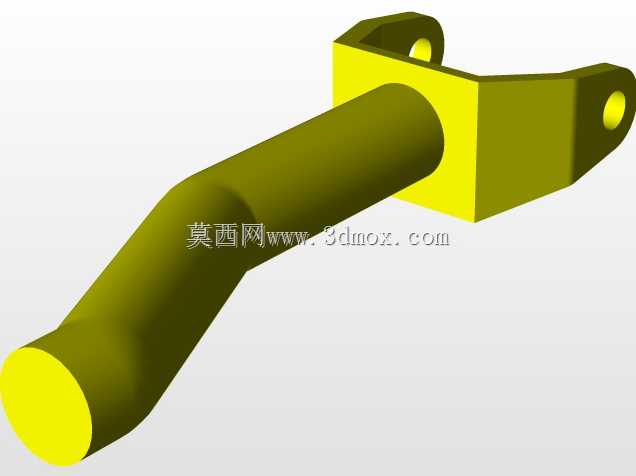

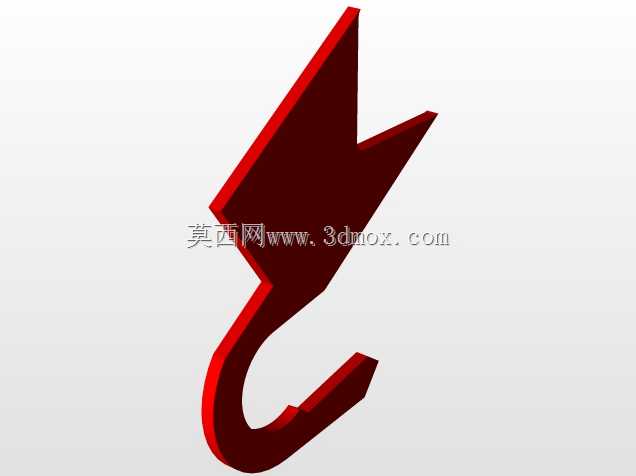

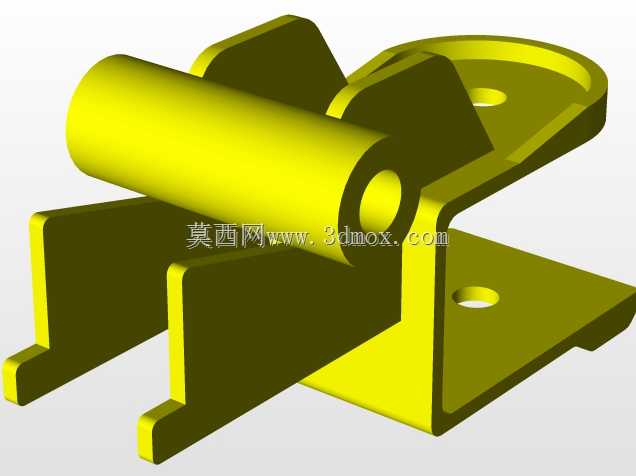

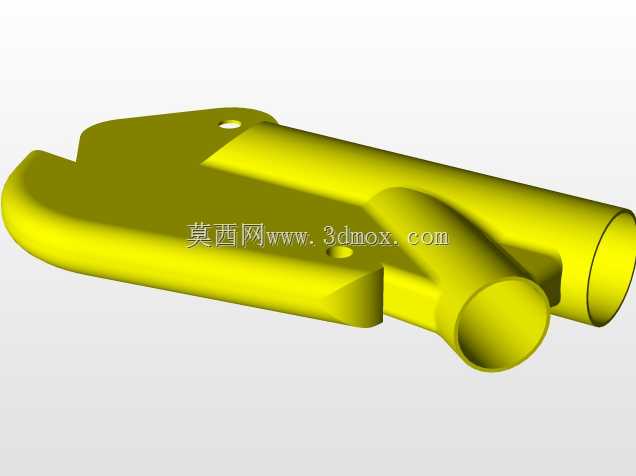

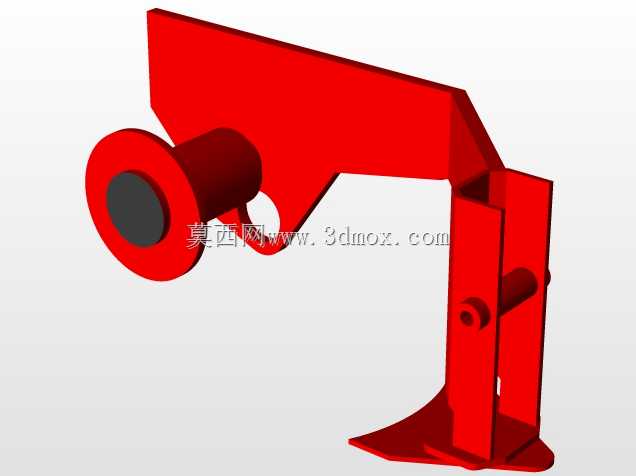

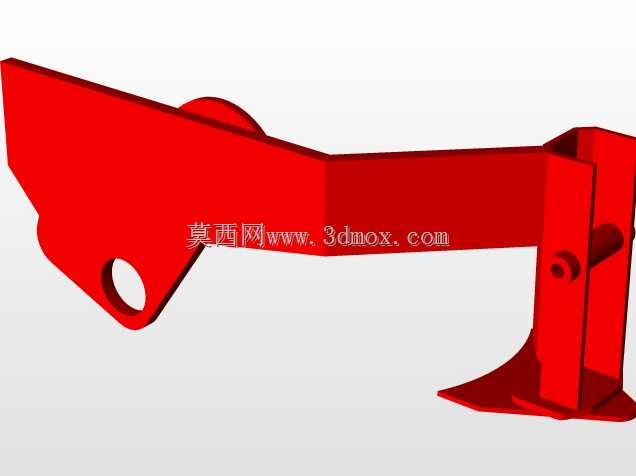

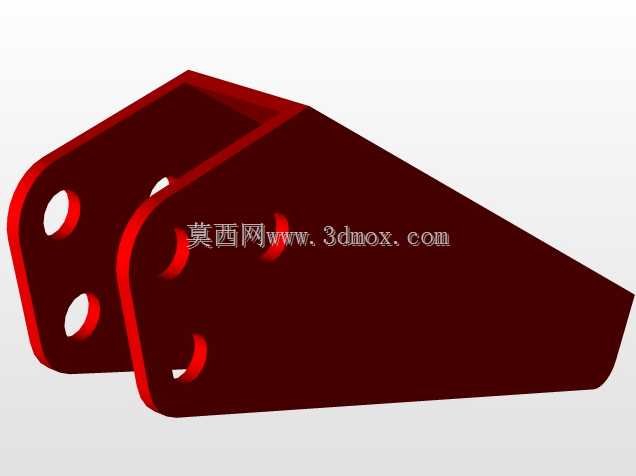

　　工作部件集中在机架下方：前排的开沟器为尖角锄铲式，入土阻力小，能在残茬不多的熟地切出种沟，铲柄通过弹性连接座固定在机架横梁上，遇到石块可小幅抬升避让，减少部件变形；开沟器后方对应排布输种管，管口对准沟底，保证种子落点准确；后侧的覆土板与镇压轮依次整理沟形，覆土厚度可通过改变部件上下安装位置调节，适配不同作物的播种深度要求。黄色的弹齿式耙状部件分布在开沟与覆土区域，既可以提前梳理表层土块、推开大土垡，也能在播后轻度平整合垄，提升地表平整度。

　　建模时的尺寸边界需要重点把控：整机幅宽由播种行数与行距决定，行数越多幅宽越大，运输状态下要确认道路通行宽度，作业状态下要匹配拖拉机的牵引功率与提升能力；种箱容积决定单次加种后的作业行程，腔体高度要兼顾装料便利性与机组重心，过高会使挂接后拖拉机前轮附着力下降；地轮直径需保证在松软田块有足够接地面积，减少打滑导致的排种失准，轮缘位置与机架、开沟器留出间隙，防止缠草、夹土。开沟器的入土角、铲尖间距按农艺行距设定，弹齿的排列密度要覆盖整个工作幅宽，避免出现漏耙条带；各转动部位的链轮、链条外侧预留护罩空间，既保障安全，也阻挡秸秆杂物进入传动副。

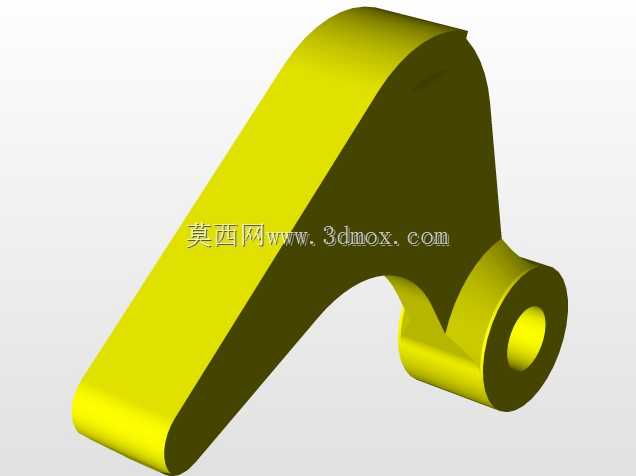

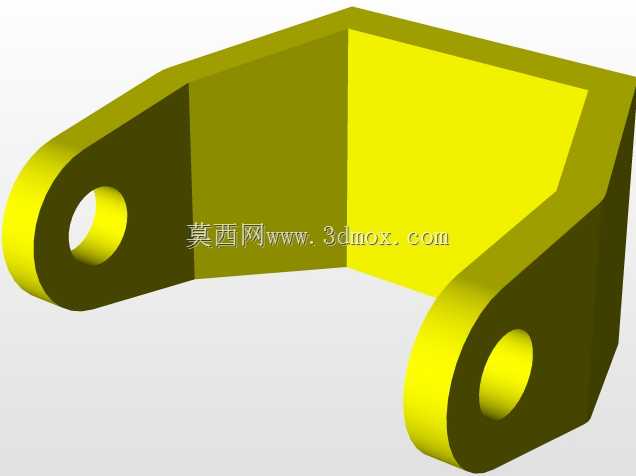

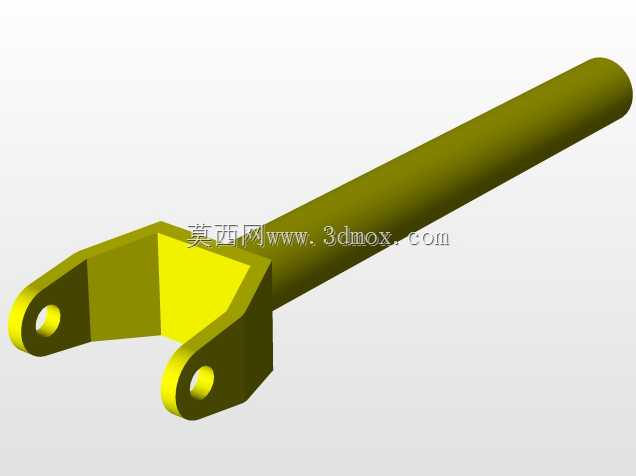

　　细节设计上，排种器采用模块化装配，单个排种盒可独立拆装、更换槽轮，便于调整每一行的播量或维修损坏件；种箱侧壁设置观察窗口，作业中可直接查看余种量，及时补料；机架上的调节螺杆用来改变地轮相对机架的高度，进而控制开沟器入土深度，切换不同地块、不同作物时操作便捷。牵引挂接点的位置经过重心匹配，作业时整机重量一部分由地轮承担、一部分传递给拖拉机，保证开沟深度稳定，不会因地表小幅起伏出现忽深忽浅。

　　这类播种机的结构建模，核心是把种箱储料、定量排种、导种入沟、开沟覆土、动力传递五条功能链在有限幅宽内紧凑集成，同时保证各部件在振动、尘土、潮湿土壤的田间环境下可靠工作，三维装配中需反复核对运动件间隙、安装孔位同轴度与挂接边界，才能支撑后续工程出图与实物加工改制。
