M6规格六角头螺栓配六角螺母螺纹副

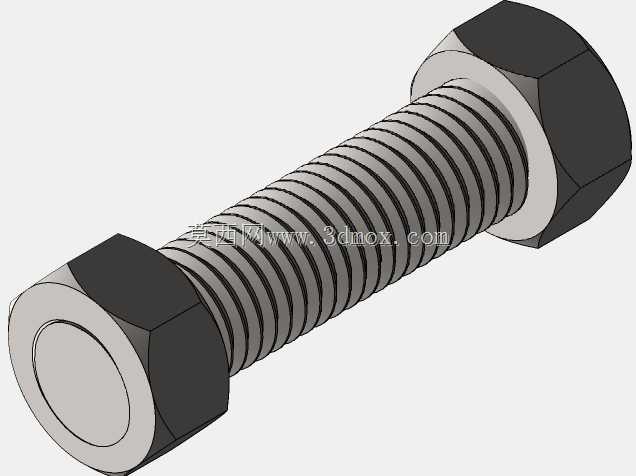

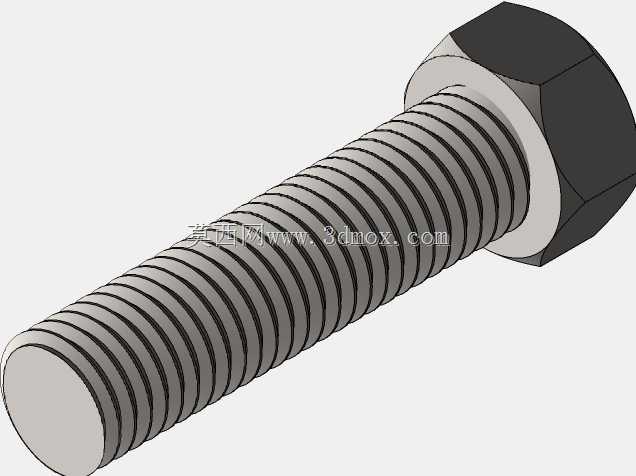

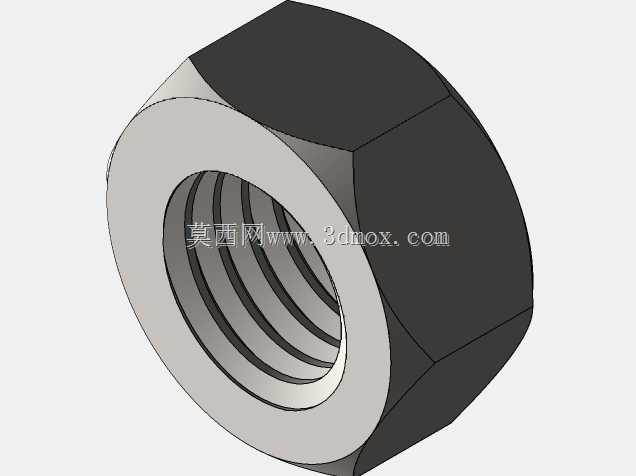

　　这套螺纹连接副的三维结构，把外螺纹杆件与内螺纹锁紧件的配合关系完整呈现出来，在做通讯终端工装、小型消费电子治具、轻型自动化机架的装配校核时，这类小规格紧固件是最常碰到的连接单元。很多刚接触结构设计的工程师容易忽略螺纹副的安装边界，只在孔位上打一个简单通孔就出图，实际装配时要么扳手空间不足，要么螺纹旋合长度不够，跑样机阶段反复返工。从模型的几何表达来看，螺栓杆身全程加工出连续三角外螺纹，末端没有做额外的倒角缩减，搭配的六角螺母厚度与M6公称直径匹配，螺纹旋合后螺母端面可以完全贴靠被连接件表面。六角头部的对边尺寸遵循普通粗牙螺纹紧固件的通用规范，头部下方的支承面为平整环形面，没有额外加装垫圈，适合两个被连接件表面平整度足够、

　　预紧力要求不高的压紧场景。在通讯工具类小设备的内部结构里，M6螺纹副很少承担大载荷冲击，更多作用是把钣金支架、塑料壳体固定座、小型安装板叠合锁紧，这时候建模阶段就要提前留出扳手活动空间：六角头周边至少要留出对应开口扳手或者套筒的回转余量，不能让相邻的凸起筋位、走线槽挡住操作路径。螺纹段的有效长度要覆盖所有被连接件的总厚度，再加上螺母自身厚度，最后留出2到3牙的外露余量，既不能让螺纹末端顶到对面的运动部件，也不能因为旋合长度太短导致锁紧后滑牙。这套模型把螺纹牙型的起伏特征做了可视化还原，不是用简化光杆代替螺纹，在做干涉检查的时候，可以直观看到螺纹牙和安装孔壁之间的间隙：普通穿杆孔直径会比螺纹大径大0.5到1毫米，

　　装配时杆件可以顺利穿过，不会刮伤牙型，而螺母的内螺纹和螺栓外螺纹完全旋合，牙顶牙底的配合间隙符合普通螺纹的公差逻辑。实际选型时，这类M6紧固件常出现在桌面级工装夹具、小型检测设备的可调支架、通讯基站周边的辅助安装件上，当被连接件是薄钣金时，还可以在螺母侧增加平垫分散压应力，避免锁紧时螺母端面压溃钣金表面。建模思路上没有做多余的装饰特征，两个六角头部的棱角清晰，支承面和杆身轴线的垂直度在几何关系里完全约束，螺纹走向沿着杆身轴线均匀分布，旋转螺母时可以沿着螺纹轨迹平稳进给，不会出现卡滞的视觉错位。安装边界方面，螺栓头部的六角对角尺寸决定了沉孔如果要做埋入设计，沉孔直径必须比对角尺寸大1毫米以上，沉孔深度要超过头部厚度，

　　保证头部埋入后不会突出工件表面；如果是外侧明装，就要确认头部周边没有线缆、管路经过，防止预紧时工具剐蹭周边零件。在整机虚拟装配阶段，把这套螺纹副导入装配体后，可以直接模拟拧紧过程的行程：螺母从螺栓末端旋入，沿着螺纹轴向移动，直到贴紧被压面，全程检查相邻零件的最小安全间隙，尤其是靠近塑胶件的位置，要预留塑胶受挤压产生的微量形变空间，避免硬锁造成塑胶柱开裂。对于需要经常拆装维护的通讯设备点位，这种标准六角螺纹副的通用性极强，市面常规手动工具都可以完成操作，不需要特殊定制扳手，后期运维更换备件也没有采购门槛。模型里螺栓和螺母的同轴度在装配约束里完全对齐，没有出现螺纹歪斜的情况，还原了实际装配中如果孔位错位、强行拧螺母会造成螺纹牙损伤的失效场景参考，设计时把两个连接孔的位置度公差控制在合理范围，就能保证螺纹副顺利装配，获得稳定可靠的锁紧效果。
