车间手动C型螺旋夹紧卡钳工装

　　这套手动C型螺旋夹紧卡钳主要面向小型机加工工位、装配台、维修班组以及实训教学场景，用来对薄板、型材、焊接拼件、待钻孔工件或临时定位零件施加稳定的轴向压紧力。它的结构并不复杂，但在现场使用频率很高：C形架提供开口深度和承载骨架，中间螺杆负责传递夹紧力，顶部横杆用于人工施加扭矩，底部压盘则把螺杆端部的集中力分散到工件表面，避免局部压痕或打滑。

　　从实际用途看，这类卡钳常出现在钻床旁的临时装夹、钳工台修配、钣金对齐、胶粘保压和轻型焊接定位中。工件尺寸变化较大时，操作者可通过旋转螺杆快速调整开口高度；接近工件后，再借助穿入螺杆上部的横杆增大力矩，完成最终锁紧。相比气动或液压夹具，它不需要气源、油路和电气接口，单件即可独立使用，搬迁、清理和维护都比较直接，适合多品种、小批量、任务切换频繁的车间环境。

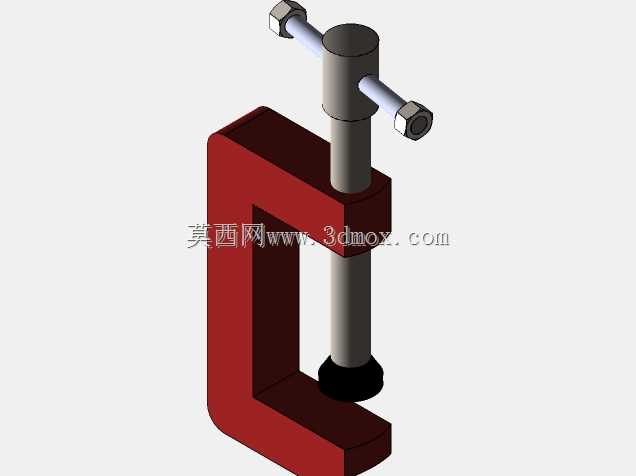

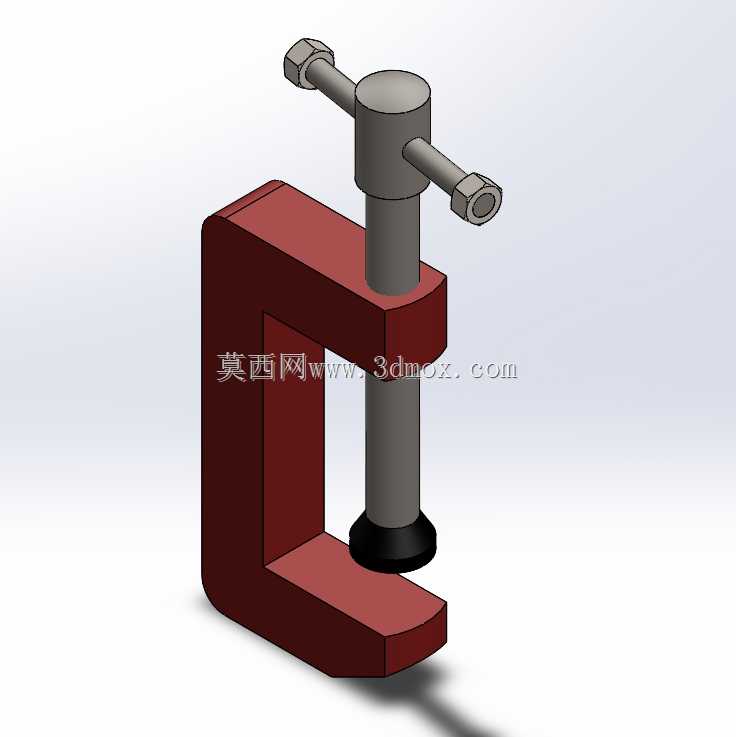

　　外形上，主体采用C形悬臂框架，框架内侧形成容纳工件的开放空间。上部横梁中心设置螺杆导向与承力部位，下部平台构成固定支撑面；螺杆沿框架开口方向竖直运动，压盘位于螺杆下端，与下支撑面形成相对夹紧区域。设计时需要重点控制C形架喉部开口深度、框架截面厚度、螺杆有效行程以及压盘直径之间的匹配关系。开口过浅会限制工件伸入距离，截面过薄则在高夹紧力下出现明显张开变形；螺杆行程若不足，会降低不同厚度工件的适应范围，而压盘过小又容易在软质材料表面留下压痕。

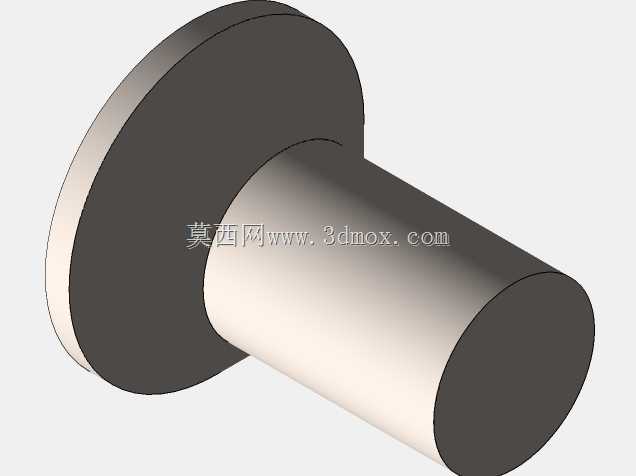

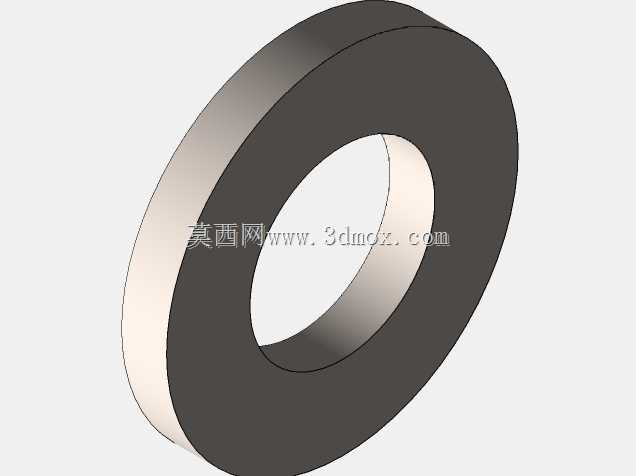

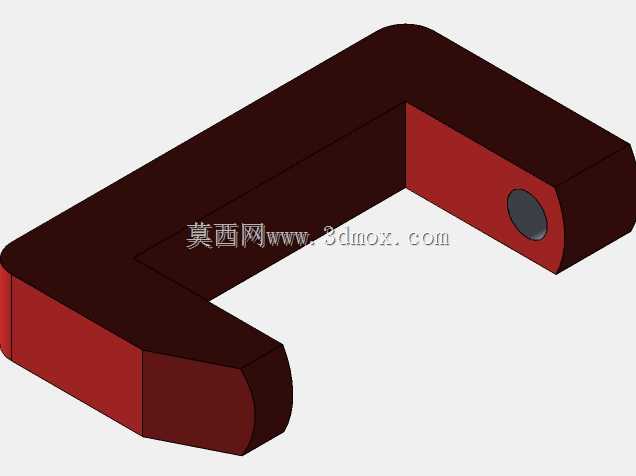

　　结构建模时，C形架可视为主要承力件，其弯曲区域应避免尖锐内角，圆角过渡能够降低应力集中。框架上与螺杆配合的部位需要保证同轴度，否则螺杆升降时会产生偏载，长期使用后出现卡滞或螺纹磨损。螺杆上段设置横向通孔，用于插入操作杆；杆端做出加大头部，可防止施力时滑出。下端压盘与螺杆之间宜保留相对转动关系，使压盘在贴合工件后不再随螺杆大幅旋转，从而减少工件表面被拖动的风险。压盘底部可采用平面或微凸面形式，平面适合规则垫块和板材，微凸面则有利于适应轻微不平整表面。

　　安装边界方面，该卡钳属于便携式手动工装，不依赖固定底座，但在重载钻削或铣削辅助定位时，仍建议将C形架下平台靠稳在工作台面或垫条上，使夹紧反力形成闭合路径。若用于机床工作台，可配合压板、垫块或定位挡边限制卡钳自身移位；若用于焊接装配，应注意焊接回路不要通过螺杆螺纹部位，以免飞溅和高温损伤配合面。操作人员需要在框架开口范围内放入工件，保证压盘中心线尽量落在工件支撑区域内，避免悬臂端单点受力造成工件翘起。

　　从设计思路看，这类夹具的核心不是追求复杂机构，而是在足够刚度、操作空间和成本之间取得平衡。C形架承担弯曲和拉伸复合载荷，螺杆承担轴向拉力，横杆把人力扭矩转化为轴向夹紧力，压盘负责保护工件表面并提高摩擦约束。各零件形状规则，加工方式友好：框架可通过切割、焊接或整体加工成型，螺杆采用标准螺纹副改制，压盘和操作杆均可采用常见棒料完成。对于三维建模人员，装配时应体现螺杆与架体的同轴关系、横杆与螺杆通孔的穿插关系，以及压盘在夹紧位置的接触状态；运动检查可围绕螺杆升降行程、横杆旋转干涉、工件取放空间三个方面展开，使模型既能表达外观，也能反映真实装夹逻辑。
