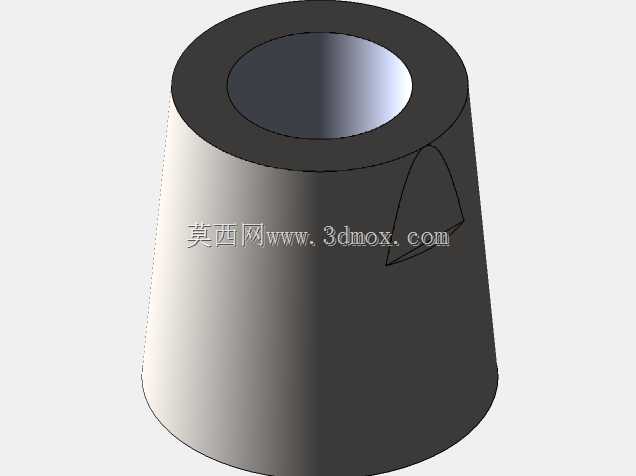

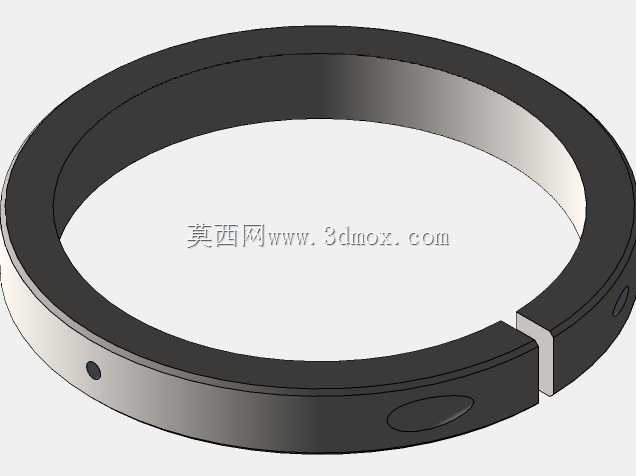

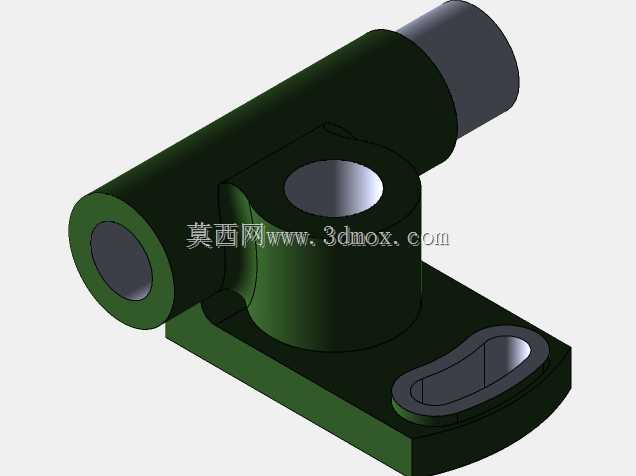

台式轻型立式铣床结构三维数模

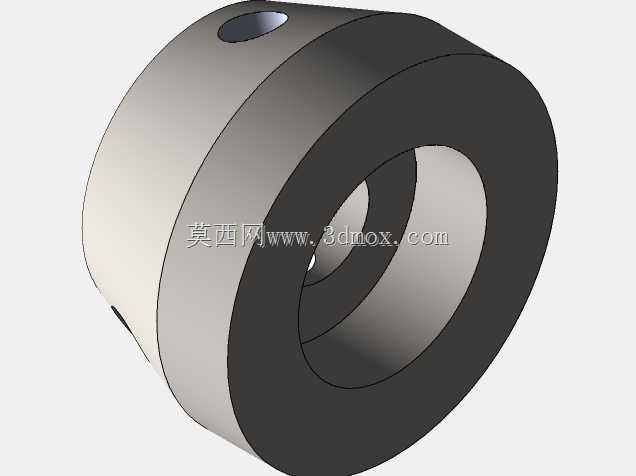

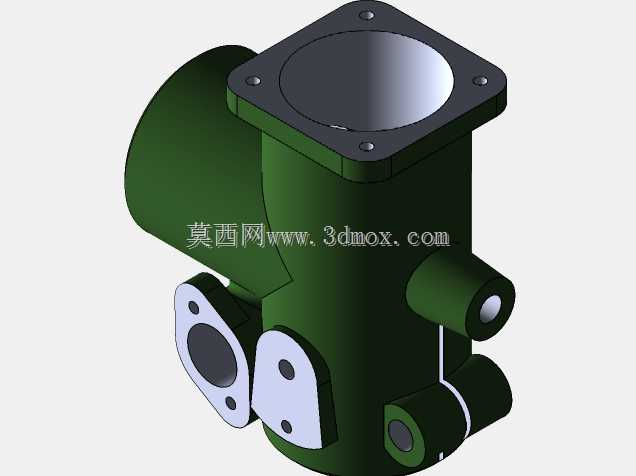

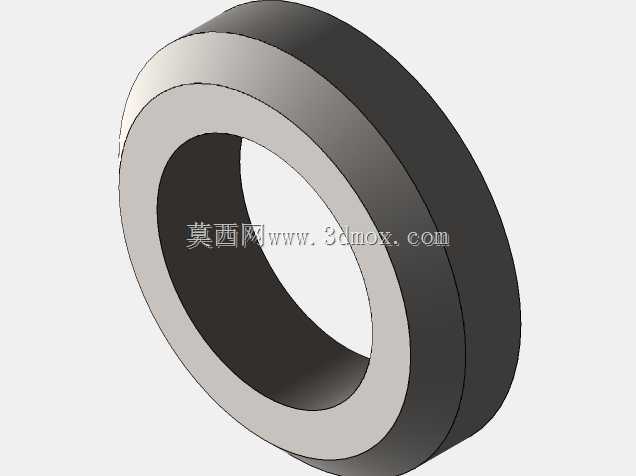

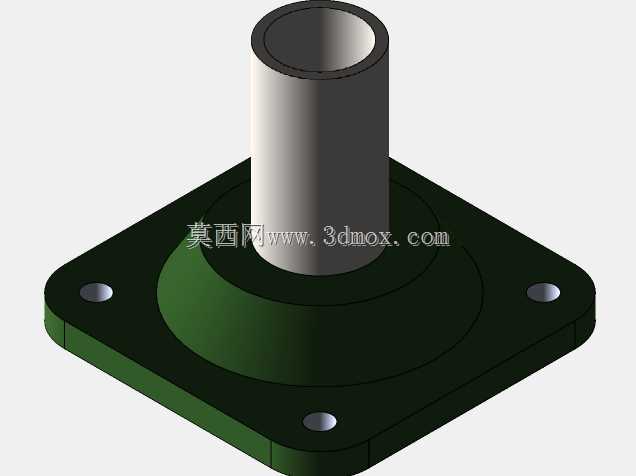

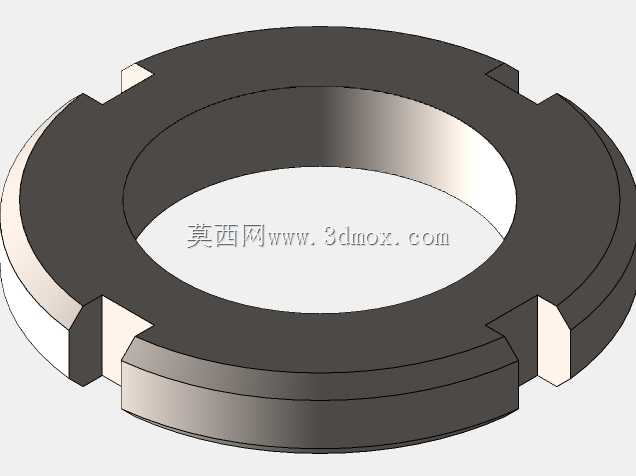

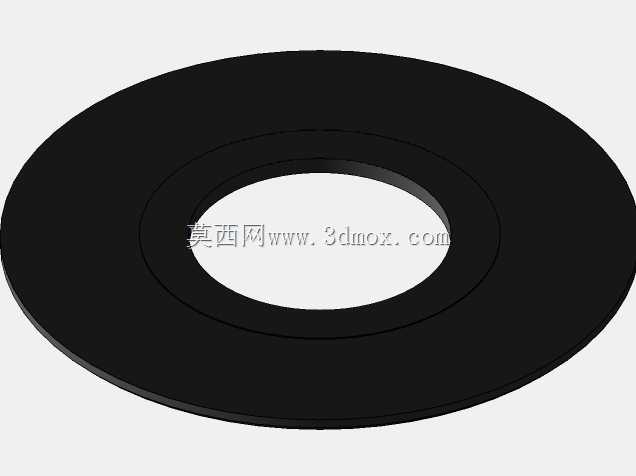

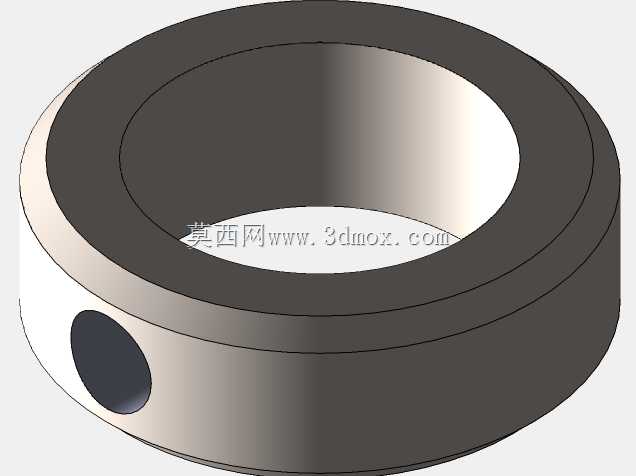

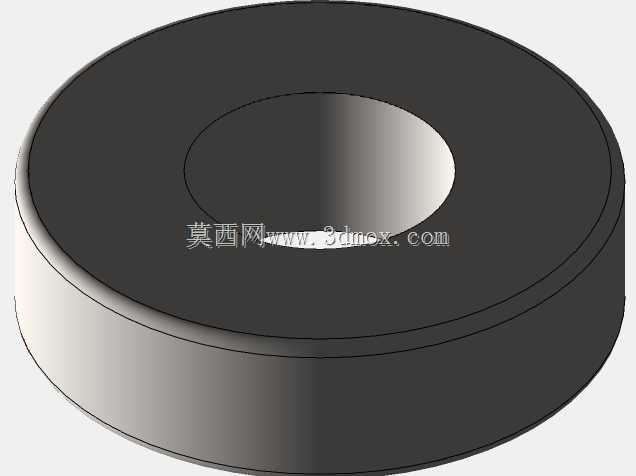

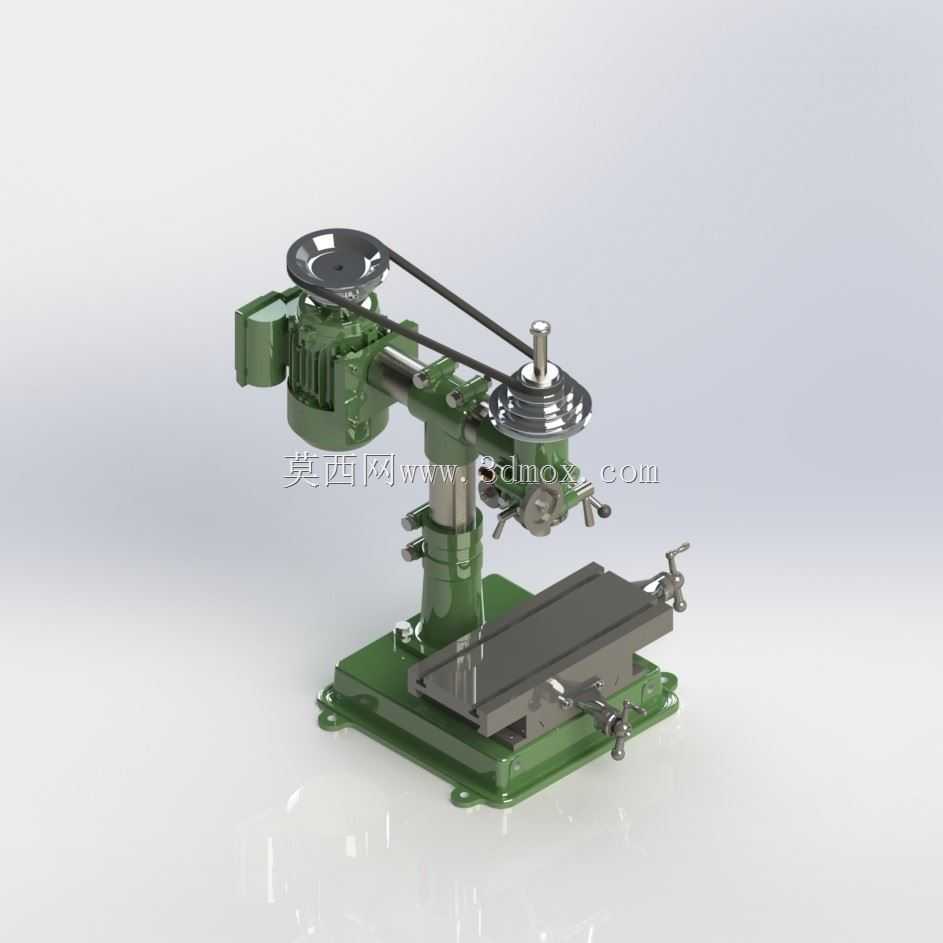

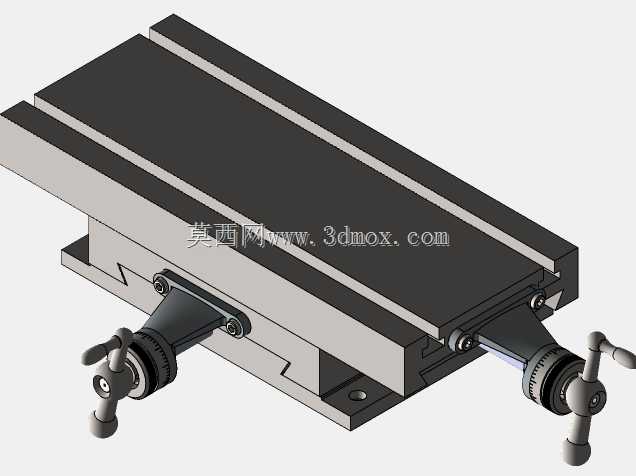

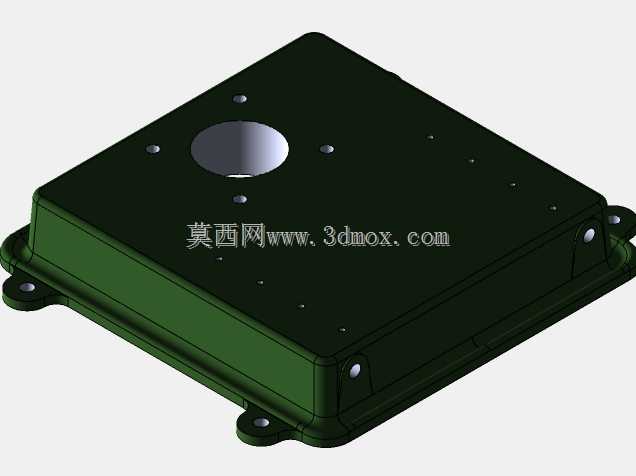

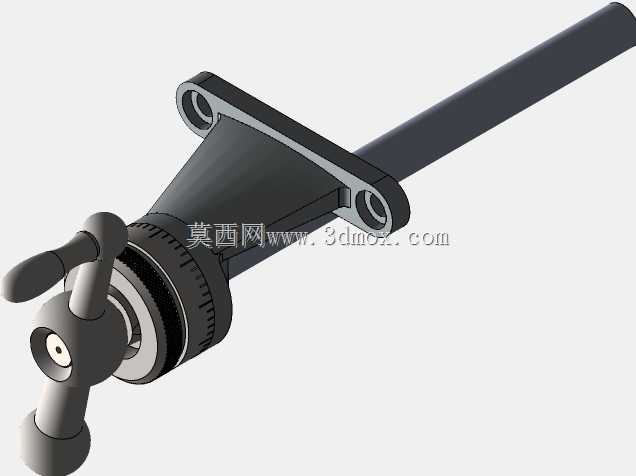

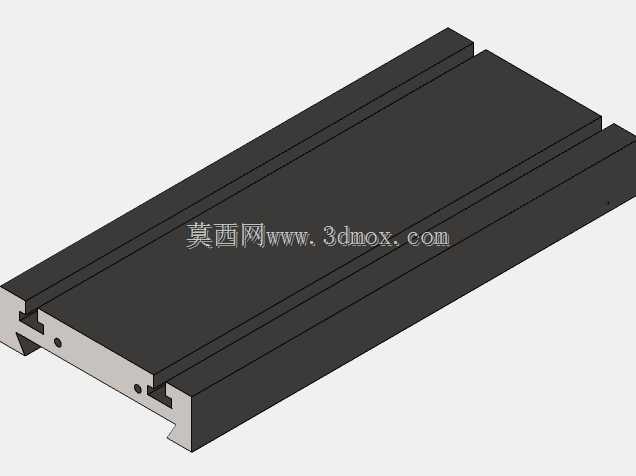

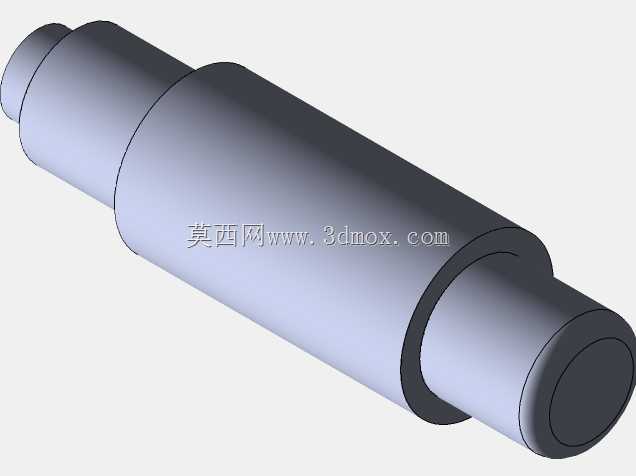

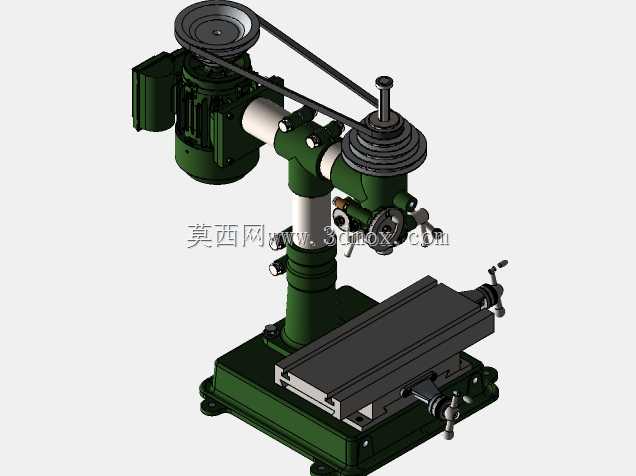

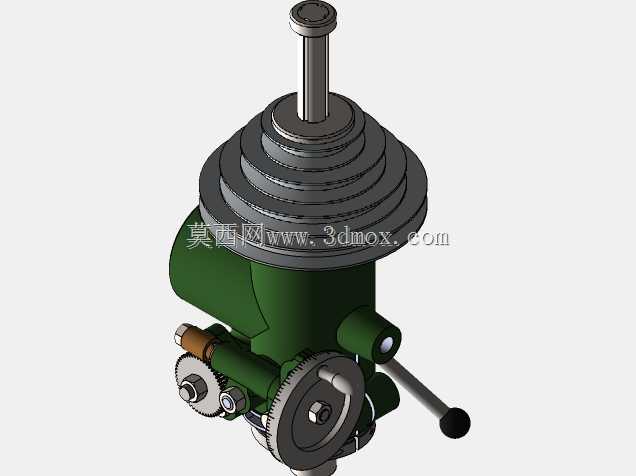

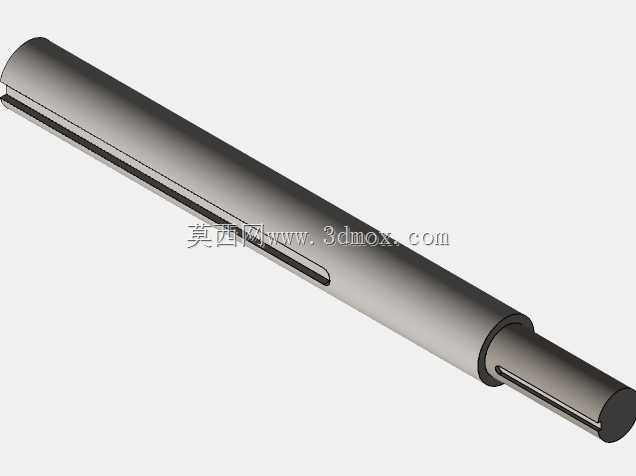

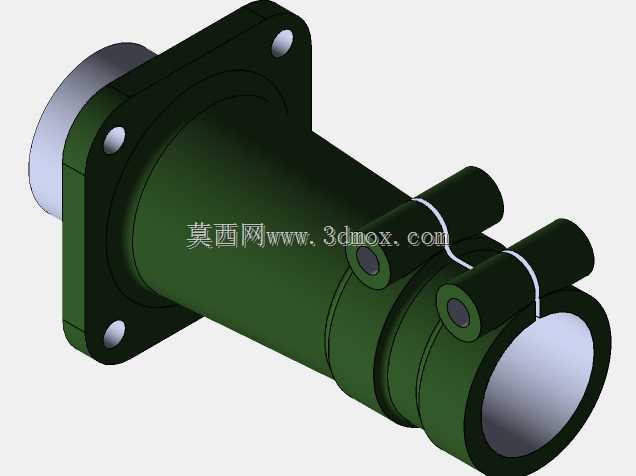

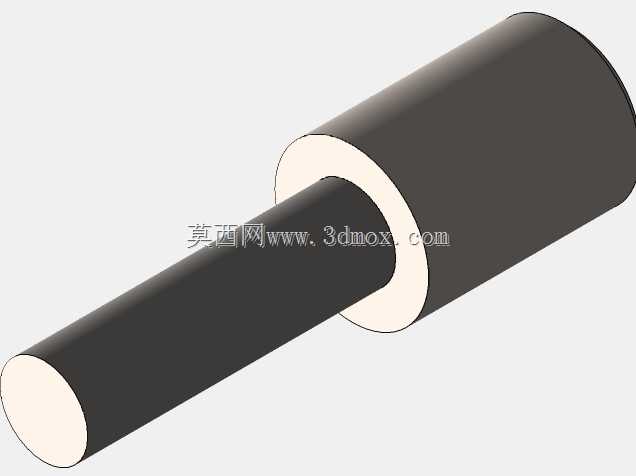

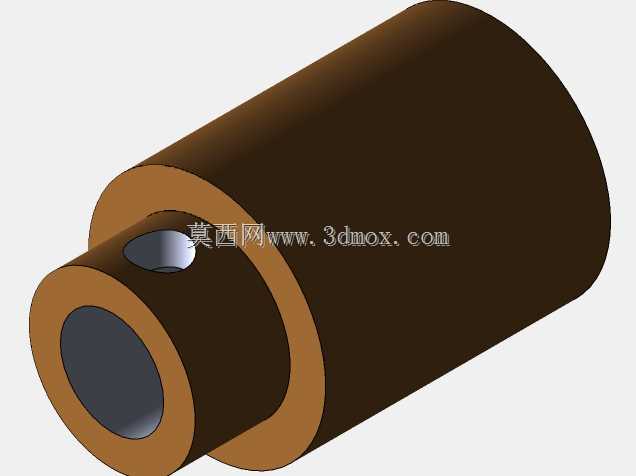

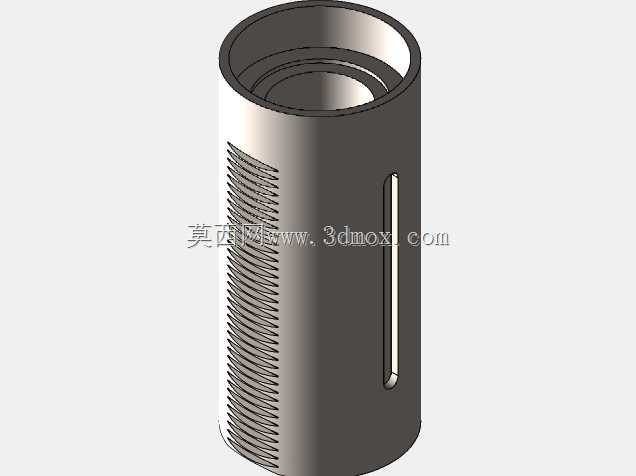

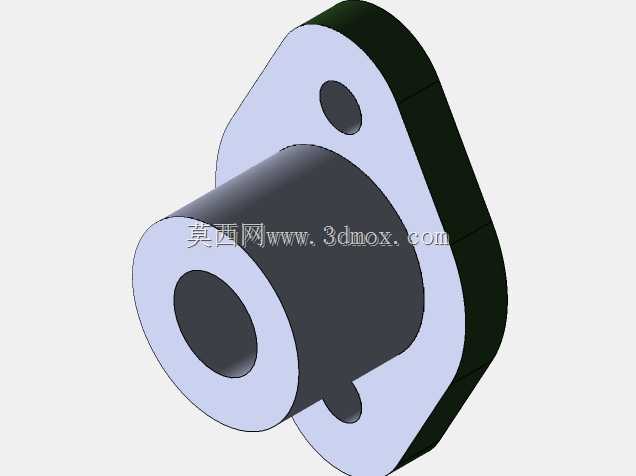

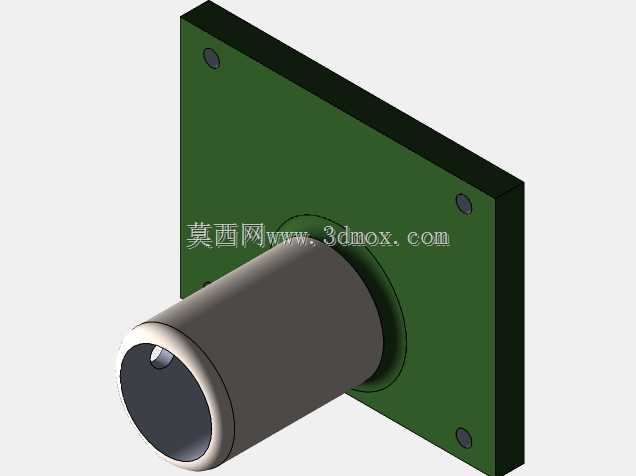

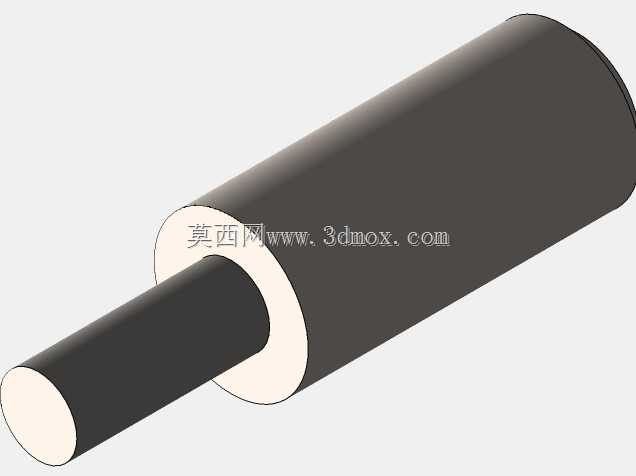

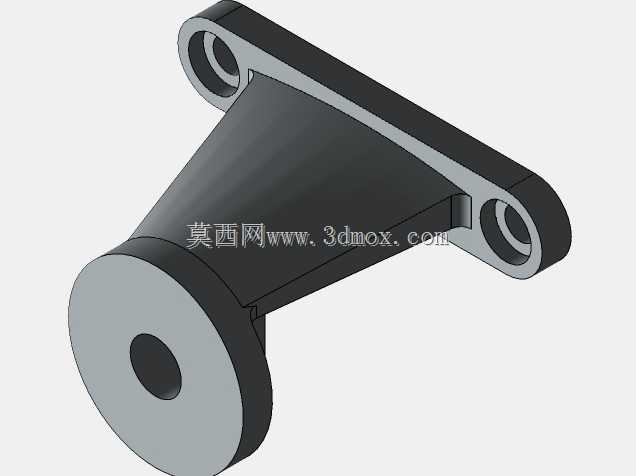

　　这套台式轻型立式铣床数模围绕小型机加工工位的实际布置展开，整机采用底座承托、立柱支撑、主轴悬伸、工作台滑移的经典布局，适合在维修间、教学实训室、产品打样区以及小型五金加工单元中完成平面铣削、沟槽加工、轻量端面修形和小零件钻孔前的预加工任务。设备底部为箱式铸造底座，底面预留安装孔位，落地时可通过地脚螺栓固定在混凝土地面或钢制工作平台上；底座上方延伸出立式立柱，柱身承担主轴箱、摇臂和工作台的全部载荷，截面形态兼顾抗弯刚度与机身减重。主轴单元布置在机身前部，刀具轴线垂直于工作台面，主轴端部可装夹立铣刀、面铣刀或小型钻削刀具，进给动作通过手轮和丝杠副控制，操作人员能够根据划线位置逐段调整切削深度。工作台采用矩形平板结构，

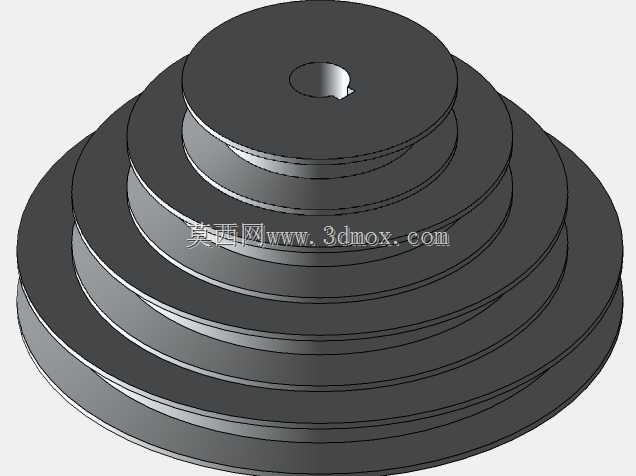

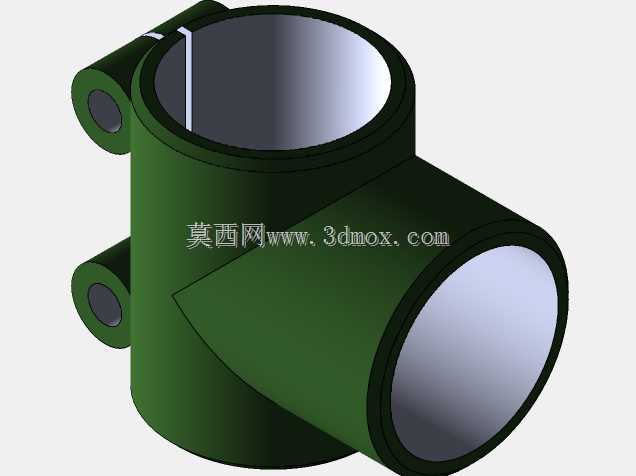

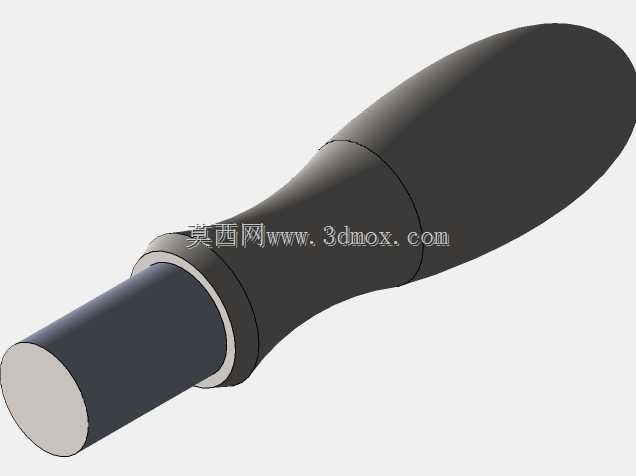

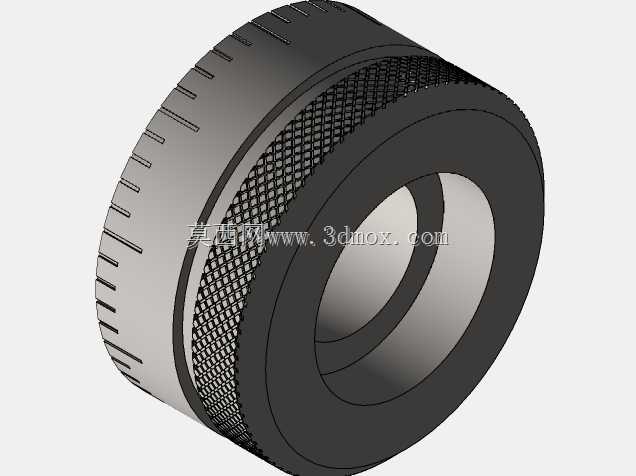

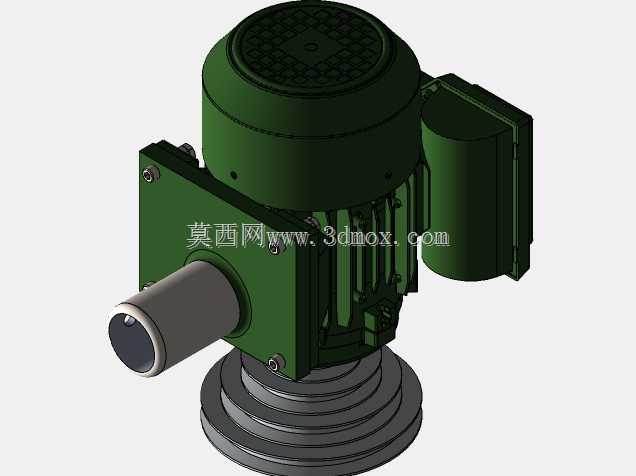

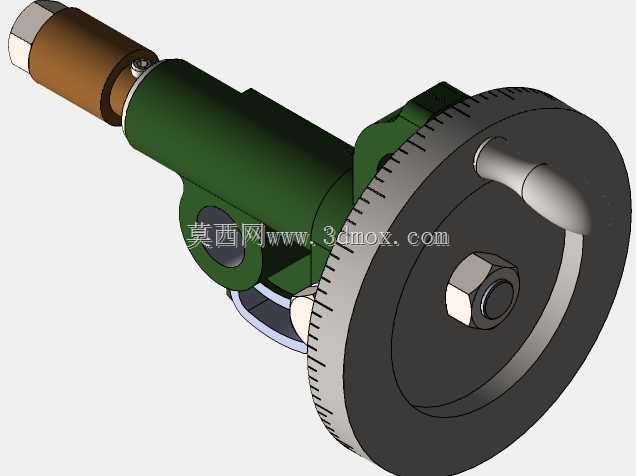

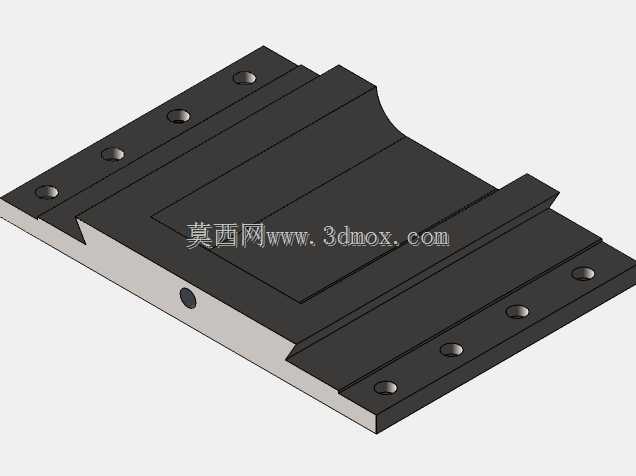

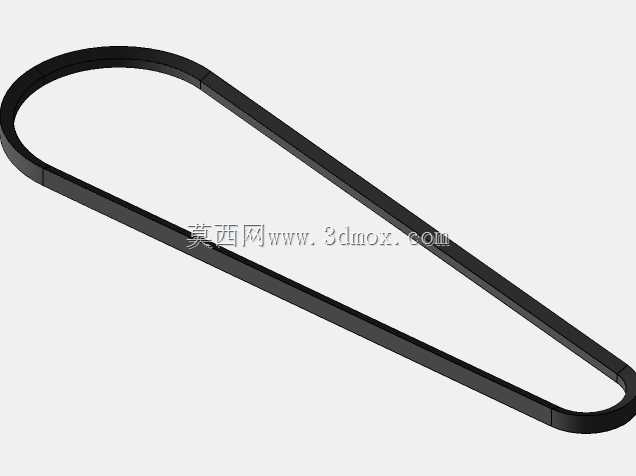

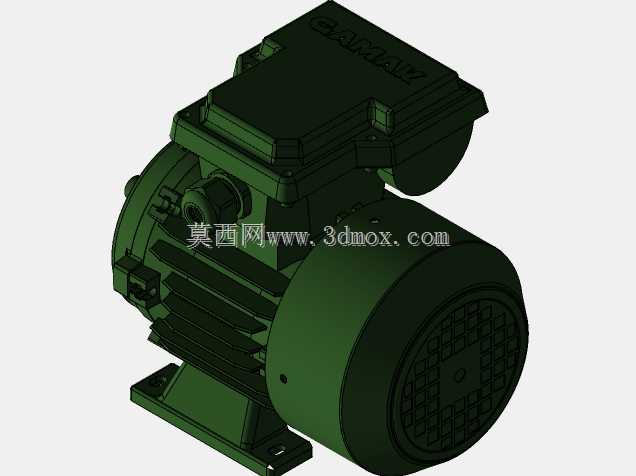

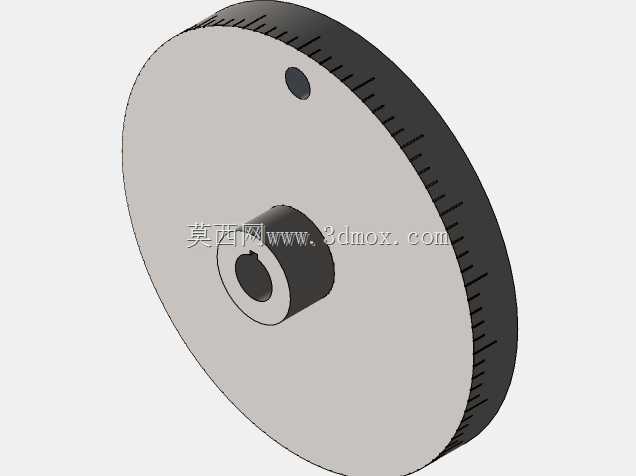

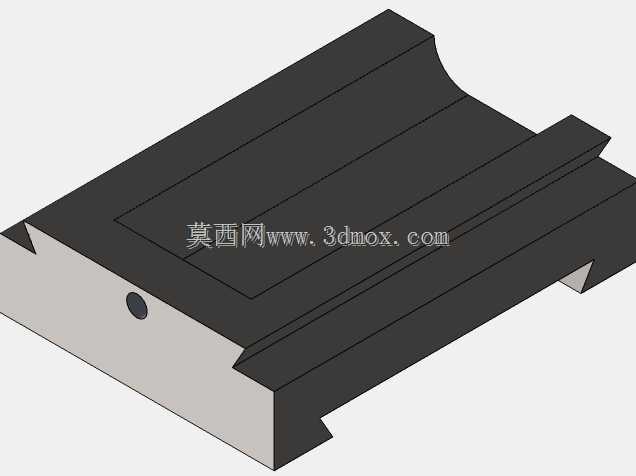

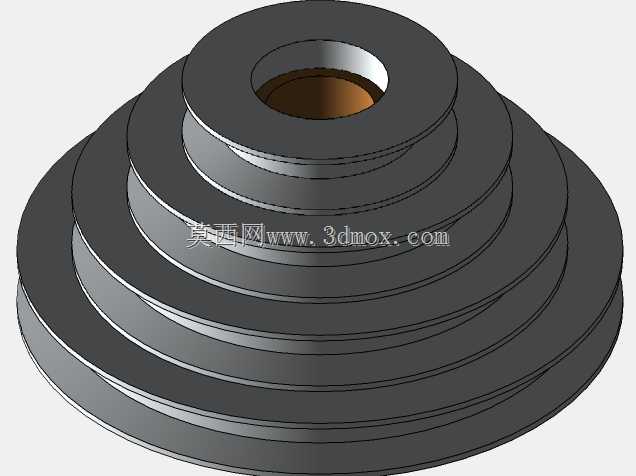

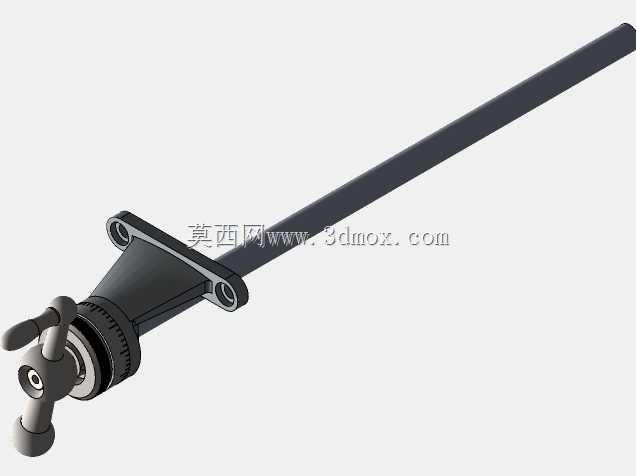

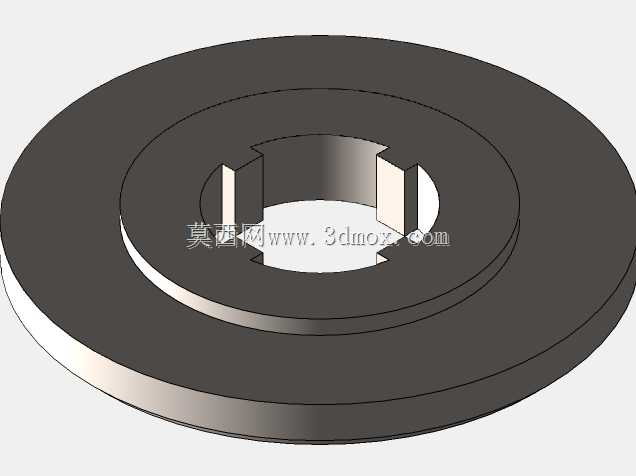

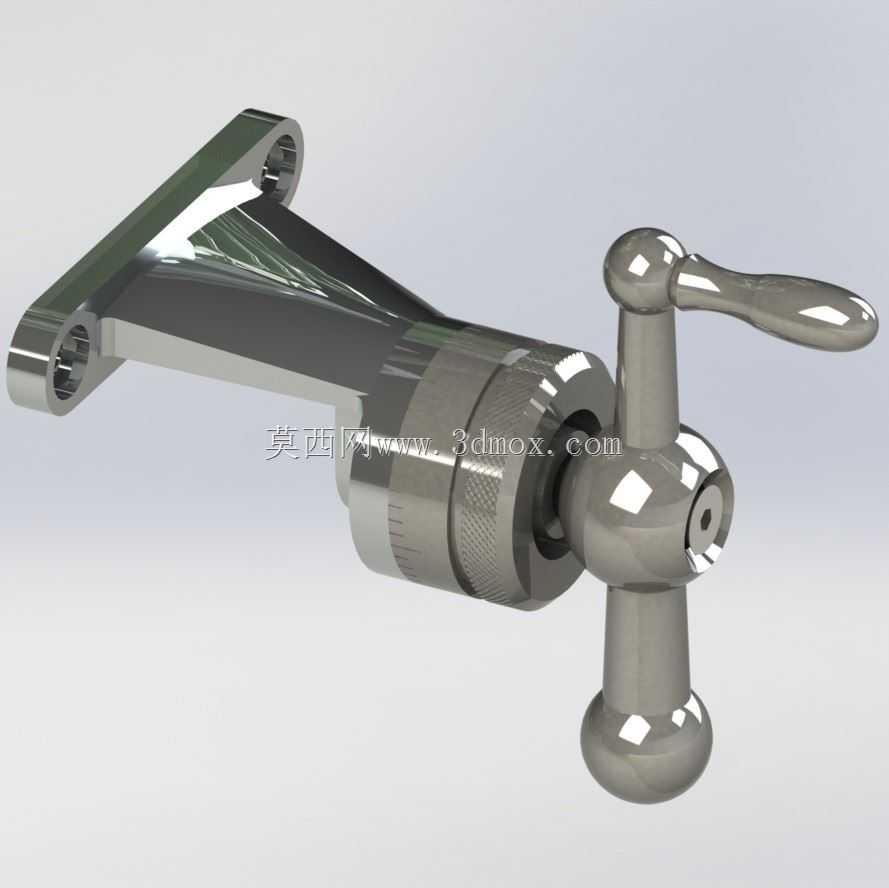

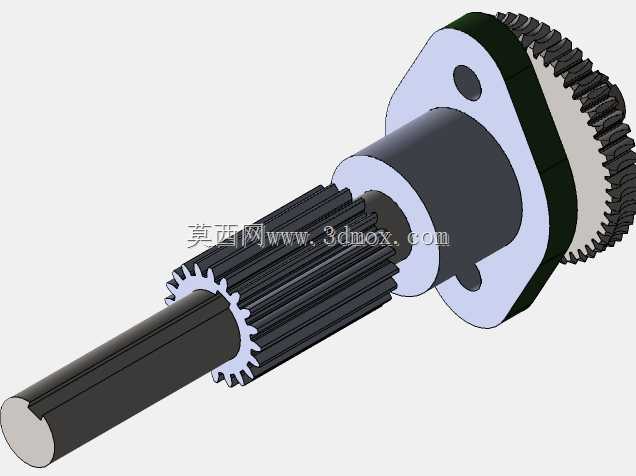

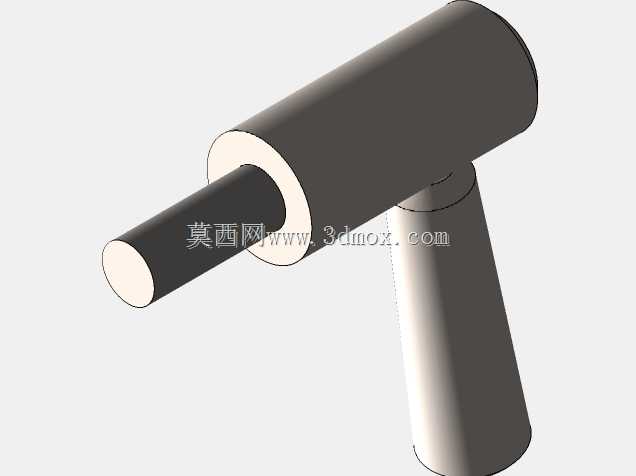

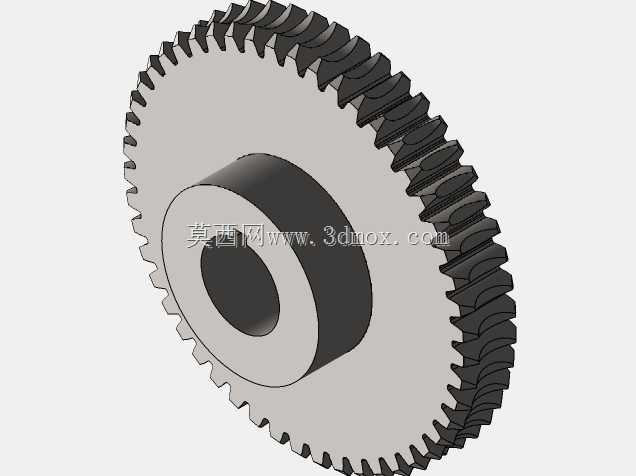

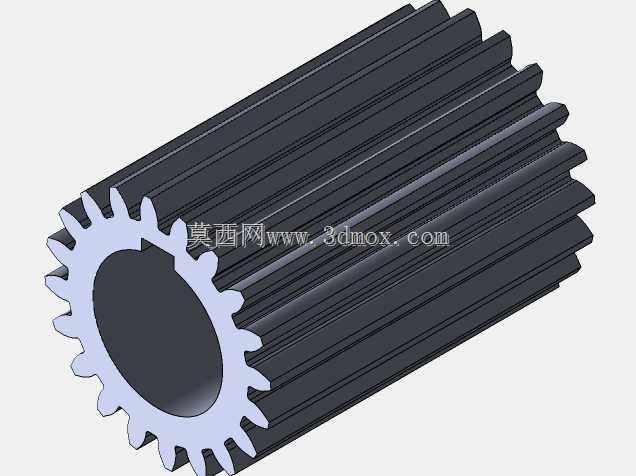

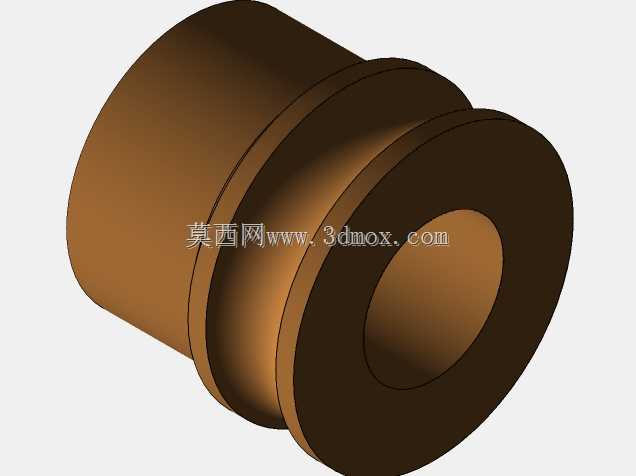

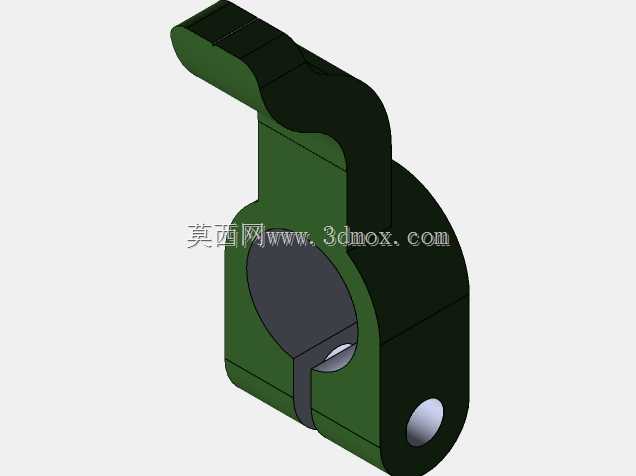

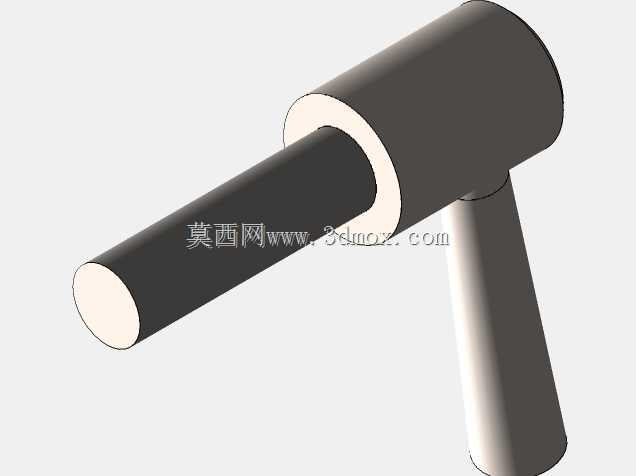

　　T形槽沿台面纵向分布，用于压板、平口钳和简易夹具的固定；台面对X、Y两个方向的手动滑移进行了独立表达，纵向手轮和横向手轮分别位于便于操作的位置，丝杠、螺母和滑座之间的配合关系在数模中清晰可见，方便后续校核行程范围与干涉边界。传动部分采用电动机经带轮、皮带向主轴传递动力的方案，电机侧带轮与主轴侧带轮直径不同，可形成减速增扭效果；开放式皮带传动便于维护更换，也能在切削载荷突增时通过皮带打滑提供一定缓冲。主轴箱外侧设置变速与张紧相关结构，摇臂支撑段保留了调整空间，使主轴高度能够根据工件厚度进行有限范围调节。机身顶部的操作盘、锁紧手柄和调节螺杆均按实物比例建模，手柄位置符合站立操作时的人机关系，操作人员在装夹工件后无需大幅移动即可完成锁紧、

　　进给和退刀。从安装边界看，该设备占地集中在底座轮廓范围内，工作台向前后左右移动时会超出底座投影，因此工位布置需要在台面四周留出手轮操作和工件装卸空间；后侧电机与皮带罩需要保留散热和检修距离，上方应避免布置低矮管线，防止主轴抬头或吊装刀具时发生碰撞。立柱与底座之间的连接区域做了加厚处理，可抵抗铣削过程中产生的倾覆力矩；工作台滑座与床身导轨接触面较长，有利于在轻切削条件下保持运动平稳。数模对铸件外形、螺栓分布、手轮辐条、皮带走向和夹具手柄均进行了实体化表达，既可以用于机床结构认知教学，也可作为车间布局设计、设备选型评审和非标工装改造的参考。在工艺应用上，这类铣床不追求重型切削，而强调小批量零件的灵活加工：铝件、低碳钢件、

　　非金属板件和工装垫块都可在台面上完成定位；配合平口钳、角度挡块或专用压板，能够实现长槽、台阶面和小型轮廓的加工。设计思路上，模型把刚性、可达性和维护性放在同一层级考虑：宽底座降低重心，立柱靠近切削区减少悬伸变形，手动进给机构结构简单、故障点少，皮带传动隔离电机振动，工作台槽系则兼容常见装夹方式。对于三维建模人员，该数模还可用于演示装配层级、运动行程检查、工程图导出以及机床周边安全围栏、吸尘装置和冷却管路的二次设计。
