双头开口扳手手动紧固五金工具

　　在设备检修、产线装配和日常机械维护场景里，双头开口扳手属于使用频率很高的基础手动工具。它不需要外接动力，也不依赖复杂辅具，操作者直接握持长柄施加扭矩，即可完成六角头螺栓、螺母的拧紧与松退。这类工具常见于机床周边工位、自动化设备维护柜、管道安装现场以及车辆维修班组，尤其适合空间相对开阔、紧固件外露且需要快速连续作业的位置。

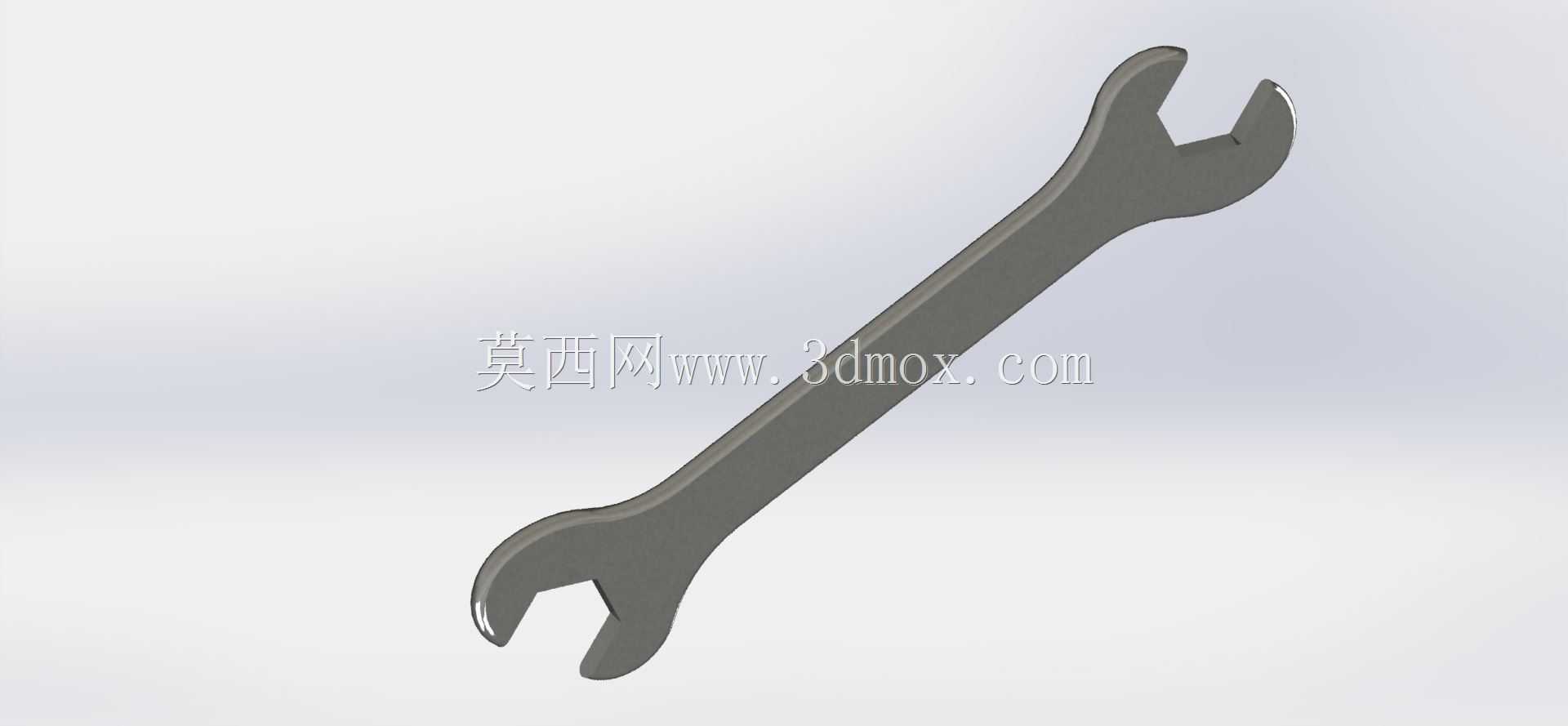

　　该模型呈现的是一把两端均为开口式扳口的长柄扳手，整体为细长杆状结构，两端头部按照不同开口尺寸形成规格差异。实际使用时，可根据螺栓或螺母对边宽度选择对应端，将U形开口从侧面卡入紧固件，再绕螺栓轴线转动手柄。与套筒类工具相比，开口扳手不必从紧固件轴向套入，在螺杆较长、顶部被遮挡或管路密集的位置更容易进入；与活动扳手相比，固定开口的配合间隙更稳定，受力时打滑概率更低，适合对常规标准件进行重复操作。

　　从结构设计角度看，扳手头部并不是简单加厚的平板，而是在开口两侧形成承载爪，扭矩通过爪口内侧平面传递到螺母棱边。扳口与手柄之间通常保留过渡圆弧，目的是降低头部与杆身交接处的应力集中。长柄部分承担杠杆作用，操作者在柄端施加较小外力，就能在扳口处获得较大扭矩；但柄长也不能脱离头部规格无限增加，否则会使紧固件承受超过屈服极限的力矩，造成螺纹拉伤、螺母棱角圆钝甚至杆体过载。工程选型时，开口尺寸、柄长和允许扭矩之间需要匹配，这也是手动工具设计中很典型的强度与使用边界问题。

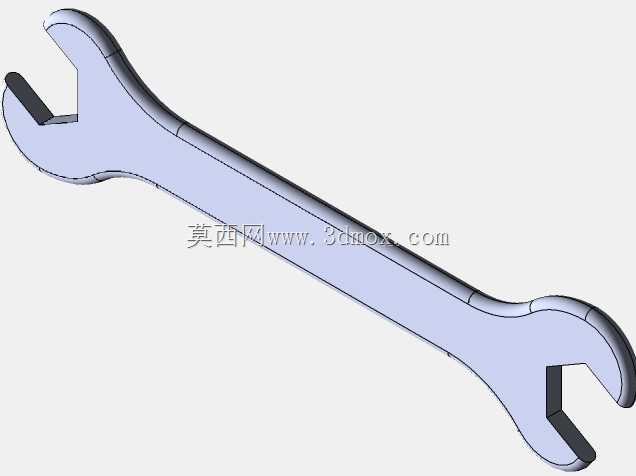

　　模型外形可以拆分为三个主要区域：两端工作头部、中间细长手柄以及头柄过渡区。两端开口方向相对杆身呈一定角度布置，这种形式有利于在平面上反复翻转扳手，实现小角度空间内的连续拧紧。开口内侧的两个平行受力面需要与标准六角件对边尺寸保持合理间隙：间隙过小，卡入困难，镀层或微小毛刺会影响操作；间隙过大，接触位置偏向棱边，重载时容易咬伤螺母。头部厚度则要兼顾紧固件周边空间，太厚会无法进入狭窄法兰面，太薄又会削弱开口根部的抗弯和抗扭能力。

　　安装边界方面，这类工具本身不固定在设备上，但其作业空间需要围绕紧固件预留。扳手进入位置时，开口侧向需要有足够空间让头部滑入螺母；转动过程中，手柄扫掠范围内不能有邻近管线、筋板或电气元件。若设备布局过于紧凑，双头开口扳手可能只能完成初拧或松退，最终扭矩需要由短柄扳手、棘轮扳手或扭矩扳手接管。在三维布局阶段，把扳手作为维修可达性校验对象，可以提前发现紧固件周围工具干涉问题，避免设备装配后才发现维护口不足。

　　该件的建模重点在于长杆拔模感、头部轮廓和开口端面的连续过渡。杆身截面并非完全等宽平板，往往沿长度方向有轻微截面变化，以在控制重量的同时保证弯曲刚度。头部外缘圆弧、开口根部圆角和柄部衔接曲面需要保持光顺，否则在渲染和工程图中会显得拼接生硬。若用于后续制造参考，还应进一步明确开口尺寸、头部厚度、整体长度、表面处理以及材料热处理要求；若仅用于维修工具库或场景展示，当前外形已经能够准确表达双头开口扳手的识别特征和操作方式。

　　在实际维护中，它更偏向通用快速作业，而不是精密扭矩控制工具。面对重要连接副，例如受振动载荷的设备底脚、制动部件或高压管路法兰，通常先用开口扳手完成预紧，再使用 calibrated 扭矩工具按工艺力矩复核。这样的分工既发挥了开口扳手取放快捷、适应侧向卡入的优势，也避免了仅凭手感造成预紧力不一致。对于结构设计人员来说，理解这类普通五金工具的受力路径和操作空间，和建立复杂设备模型同样重要，因为紧固件是否可操作，直接决定了设备后期装配、检修和更换零件的效率。
