多孔折弯钣金支架实训加工件

　　车间里做钣金结构验证时，这类三角折弯支架常被拿来检验折弯工序、开孔排布与装配干涉的合理性。它不是直接装在量产设备上的成品功能件，更多出现在工艺试做、学徒实训、折弯参数标定和结构样件评审环节，用来把平板下料、折弯成型、孔位加工这几道工序的配合关系一次性跑通。

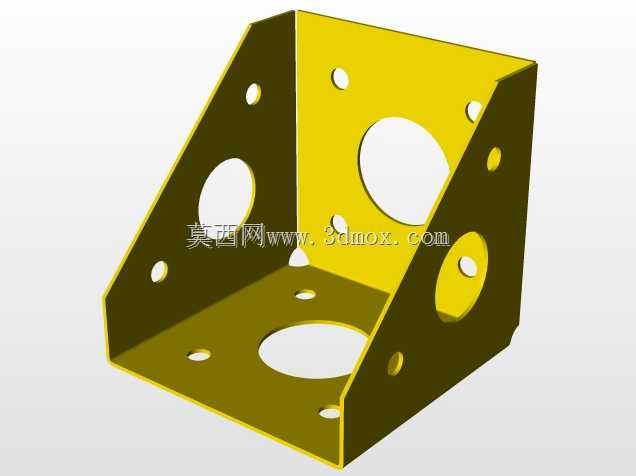

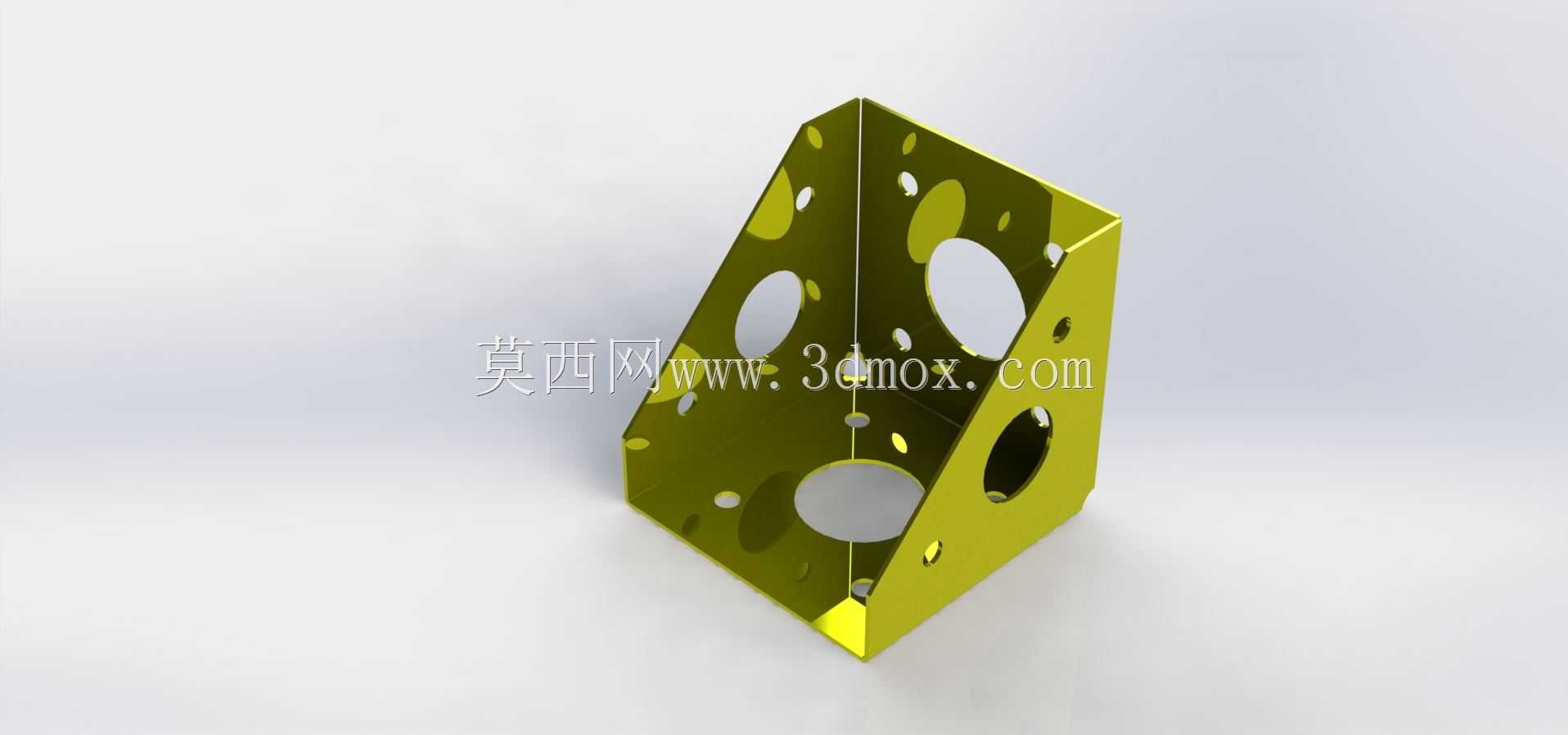

　　从结构形态看，整件由一块平板经两次折弯形成三面围合的角形支撑体，两个相邻立面与底面共同构成稳定的三角承载区域。这种构型在设备内部很常见：电控柜里固定继电器与接线端子的安装角码、自动化线边工位上承托传感器的小支架、机床外围防护板上连接型材与封板的过渡件，本质都采用类似的折弯受力逻辑。三角区域本身具备较好的抗扭刚度，薄板折弯后不再是容易翘曲的平板，立面能承担侧向推力，底面可贴紧安装基准面，不需要额外焊接加强筋就能满足轻载固定需求。

　　开孔布局是这件试做件的核心。三个立面分别布置了大直径圆孔与若干小孔，大孔主要用于穿过线缆、管路或者避让螺栓头部，小孔则对应螺钉穿装、定位销固定。排布孔位时不能只在平面图纸上均匀打点，必须先预判折弯后的空间关系：折弯线两侧的孔要留出足够的边距，孔中心离折弯棱太近，折弯时材料拉伸会把孔拉成椭圆，严重时孔边直接开裂；同一立面的大孔之间也要保留合理间距，孔距过小会削弱板面截面，支架受力后容易在孔间形成薄弱带。实际建模时先展开平板确认下料轮廓，再在折弯状态下核对每个孔与相邻棱边、其他立面孔位的位置，避免折弯后出现孔位错位、工具无法伸入拧螺钉的问题。

　　设计这类钣金件首先要选定板材厚度，薄板厚度直接决定折弯内半径、回弹量与开孔最小边距。折弯半径不能小于板材允许的最小弯曲半径，否则外侧拉伸层会产生裂纹；折弯后材料存在回弹，角度需要在工艺中做补偿，才能保证两个立面贴合安装基准。底面作为安装贴合面，平面度要求最高，若折弯后底面翘曲，螺钉锁紧时支架会产生内应力，长期振动下容易松动。立面的大孔边缘若没有后续去毛刺工序，穿线时可能割破电缆外皮，实训件也会特意保留这类工艺细节，让加工者理解孔口处理的必要性。

　　安装边界上，支架底面需完全贴合设备安装板或型材表面，底面的安装孔要匹配对应规格的螺栓，孔位公差需控制在合理范围，既方便装配对位，又不会因间隙过大导致固定后偏移。两个立面朝向设备内部开阔区域，保证大孔处的管线可以顺畅穿过，周围要预留扳手操作空间，不能让相邻设备零件挡住紧固件装拆路径。整体外形占用空间为角形区域，适配设备角落、型材交接处这类原本难以利用的狭小空间，不需要大面积安装平面。

　　在工艺验证场景中，加工者会通过这件试件核对激光下料的孔位精度、折弯机定位挡块的位置以及折弯顺序是否合理。先折哪一道弯会影响后续折弯是否与刀具干涉，若顺序错误，第二刀折弯时已成型的立面可能撞到机床模具，导致工件变形。试件上不同大小的孔也能用来测试不同孔径的加工质量，观察小孔是否存在烧边、大孔圆度是否达标。完成成型后还可进行试装配，把支架固定在模拟安装座上，穿入对应规格的管线与螺钉，验证整个设计从图纸到实物的可制造性。这类结构虽简单，却覆盖了钣金设计中折弯补偿、孔边距、刚度校核、装配空间等基础要点，是理解薄板支撑类零件设计逻辑的典型样件。
