同步带轮传动组件结构设计

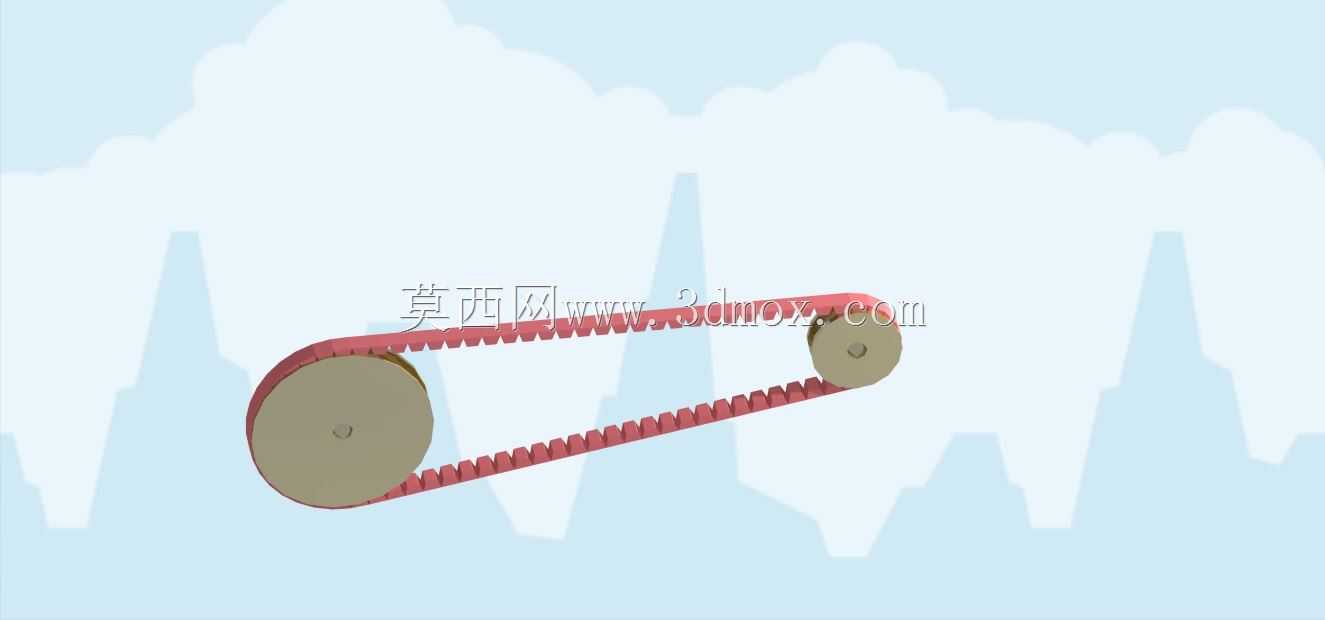

　　这套同步带轮传动组件的三维结构，围绕小中心距、定传动比的动力传递需求展开，两个带轮分别承担主动输入与从动输出角色，外侧包覆闭合齿形同步带，形成典型的啮合型带传动布局。从现场布置角度看，这类结构最常见于桌面级自动化输送线、小型包装辅机、实验台动力头以及轻工设备的进给单元，当电机输出轴与负载轴之间存在平行间距、又不希望齿轮直接啮合带来润滑与噪音问题时，同步带轮方案往往是优先选项。

　　带轮本体采用圆盘式结构，轮缘加工出与皮带齿形匹配的周向齿槽，中心预留轴孔与紧固位置，建模时齿槽的节圆直径、齿距、齿顶圆角都按啮合关系约束，保证皮带套入后齿面能够逐齿贴合，避免跳齿。两轮直径存在差异，对应减速或增速传动比，选型时可根据电机转速与负载期望转速换算节圆比值；中心距则由皮带节线长度决定，图中两轮轴线平行、带边张紧后呈平直段加包弧段的形态，松边与紧边在运转中分别承担不同张力。

　　齿形同步带与普通平皮带的区别在于内侧连续分布的横向齿，皮带依靠齿面与轮槽啮合传递扭矩，而不是单纯依赖摩擦，因此传动比准确、低速时无滑动，预紧力也可以比摩擦带小一些，轴承受力随之降低。皮带基体一般采用橡胶或聚氨酯材质，内部夹设钢丝或玻纤线绳承受拉伸载荷，外层齿面耐磨，建模中把齿形、带厚、带宽以及闭合周长都做成参数，后续更换不同齿距规格时只需驱动参数更新即可重建。

　　安装边界方面，两带轮轴线必须保持平行，否则皮带会在轮缘上跑偏、单侧齿面异常磨损；轮缘端面建议设置挡边，尤其在中心距较短、启停频繁的工况下，挡边能限制皮带轴向窜动。轴向位置上，两轮齿宽中心面应共面，偏差过大会造成齿顶干涉和局部应力集中。设计机架时，通常把其中一个带轮所在轴座做成腰形孔可调结构，通过移动电机或张紧轮调整皮带预紧力；预紧程度以手指按压带边产生适量挠度为宜，过紧会增大轴载荷和皮带拉伸疲劳，过松则在启停瞬间容易跳齿。

　　结构建模过程中，先按传动比确定两轮节圆直径与齿数，再依据布局空间初选中心距，通过带长公式圆整到标准皮带节线长度，反过来修正实际中心距。带轮齿槽采用齿形轮廓阵列切除，轴孔、键槽或紧定螺钉位置按所选电机轴和负载轴尺寸配置；轮辐部分在小直径带轮上常做成实心盘，大直径时可减重开孔，但要保证轮缘与轮毂之间的刚度，避免皮带张力作用下轮体变形。皮带模型按节线长度扫掠齿形截面，并在两个带轮包角段与直线段之间连续过渡，装配时让皮带齿与轮槽逐齿对齐，直观检查干涉与啮合状态。

　　实际运行中，包角是需要校核的关键边界，小带轮包角过小会使同时啮合的齿数不足，承载能力下降；中心距受限或传动比过大时，可增设张紧轮压在松边，增大包角并补偿皮带伸长。张紧轮优先采用齿形轮并置于皮带内侧，若用光滑压轮置于外侧，则需控制压入量，避免皮带反向弯曲加剧疲劳。带宽选择则与传递扭矩、设计转速和允许安全系数相关，带宽过大增加轴与轴承载荷，带宽过小则齿面剪切应力超标。

　　从维护角度看，同步带传动不需要润滑油，运转噪音低，适合洁净车间、办公设备和食品轻工场景；皮带属于易损件，长期运行后会出现齿面磨损、线绳松弛和伸长，结构设计时应预留更换皮带的操作空间，避免把带轮封闭在无法拆装的腔体内部。带轮材料常用铝合金或碳钢，轻载高速场合铝合金减重且惯量小，重载场合钢轮耐磨；表面阳极氧化或发黑处理可提高齿面耐久性。

　　整套模型把带轮、齿形带、轴孔关系和相对中心距完整表达，可直接用于干涉检查、传动比验算、护罩设计以及张紧机构布置。对结构工程师而言，这种组件的价值不在于单个零件形状，而在于轮系、皮带节线、安装调节量和周边安全间隙之间的协同：护罩与皮带外圆之间要保留径向间隙，轴端伸出长度要满足带轮固定，电机座调节行程要覆盖皮带安装与张紧所需位移。把这些边界在三维阶段一并固化，后续加工装配时才能减少返工，让动力传递单元在设备中长期稳定运行。
