铰接式双端支座机械连接构件

　　在车间工装夹具、输送线接驳工位以及小型连杆传动机构里，这类双端带铰接孔的支座构件承担着转轴定位、连杆铰接与载荷传递的作用。构件整体为一体式铸焊结合的支撑结构，上下两端各布置一组同轴铰接耳座，中部通过立板与横向连接臂形成刚性框架，既可以作为摇臂组件的固定支撑座，也能在联动机构中充当中间铰接转接件，把水平方向的推拉动作转化为摆角输出。

　　从实际装配场景来看，下端大直径铰接孔多用于穿装主支撑销轴，将整个构件固定在设备机架的安装基座上，上端铰接孔则连接驱动连杆或者摆臂，中部横向伸出的双耳结构可挂载辅助压头、定位挡块或者传感检测支架。在非标自动化设备的顶升摆位机构中，这类支座常布置在工位两侧，承受摆臂往复动作带来的径向剪切力；在工装夹具领域，它也可以作为快速夹紧单元的铰接基座，配合手柄连杆实现工件的压紧与松开。

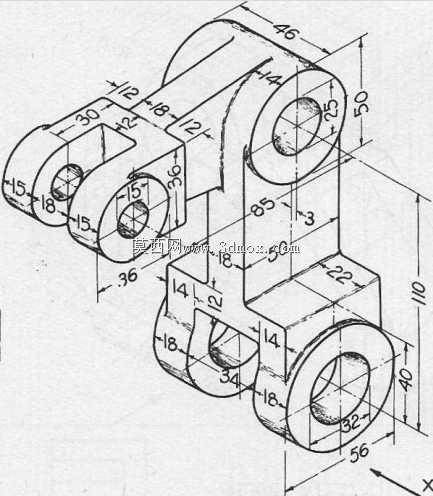

　　结构设计上，所有铰接孔位均采用加厚圆筒凸台结构，孔壁周边预留足够的壁厚来承受销轴反复转动带来的挤压磨损，耳座根部设置过渡圆角，避免交变载荷下在立板交接处产生应力集中。中部立板并非采用整块实心板材，而是根据受力走向做了等强度轮廓优化，在保证抗弯截面模量的前提下削减低载荷区域的材料厚度，横向连接臂与上下耳座的交接位置均做了加宽处理，抵消连杆偏载带来的扭转力矩。图纸上标注的各段长度、孔径与中心距尺寸，完全按照销轴配合、工装安装边界以及相邻构件运动间隙来设定：下端铰接孔外圆轮廓尺寸适配机架侧的安装座开槽宽度，上端孔位的中心高度决定摆臂的回转半径，横向双耳的间距匹配标准连杆端部的厚度尺寸，装配后销轴穿过孔位时两端可加装轴用挡圈或者润滑衬套，长期运行时可在孔内压入自润滑铜套，降低铰接面的磨损速率。

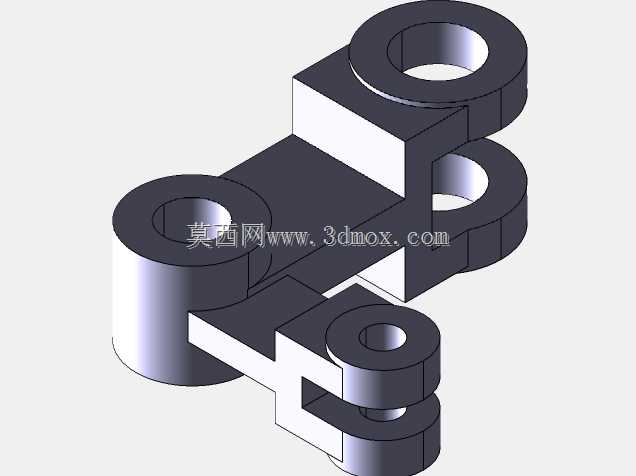

　　建模过程中需优先锁定三组铰接孔的中心距作为骨架基准，先绘制各孔位的中心轴线，再以此为参考拉伸耳座圆筒、搭建中部立板与横向连接臂，所有壁厚、圆角与凸台尺寸严格对照工程图的标注数值。孔位的同轴度、两端耳板的平行度需要在草图阶段就添加几何约束，避免后续特征编辑后出现孔位错位；底座与机架贴合的安装面要保证平面度要求，铰接孔端面与销轴轴线的垂直度也需在工程图中明确形位公差，实际加工时该构件多采用铸造成型后再对孔位进行镗削精加工，非配合面保留铸造拔模斜度，配合面预留精加工余量。

　　现场安装时，先将下端支座孔与机架支座对齐穿入固定销轴，确认构件可绕主轴小幅自由摆动无卡滞，再连接上端连杆与中部挂载部件，全程核对各运动副在极限摆角下不会与周边护板、输送辊道发生干涉。日常维护中只需定期向铰接孔注油孔补充润滑脂，检查衬套磨损量与销轴锁紧件状态，即可保证机构长期平稳运行。
