小型卧式动力机组带轮传动结构

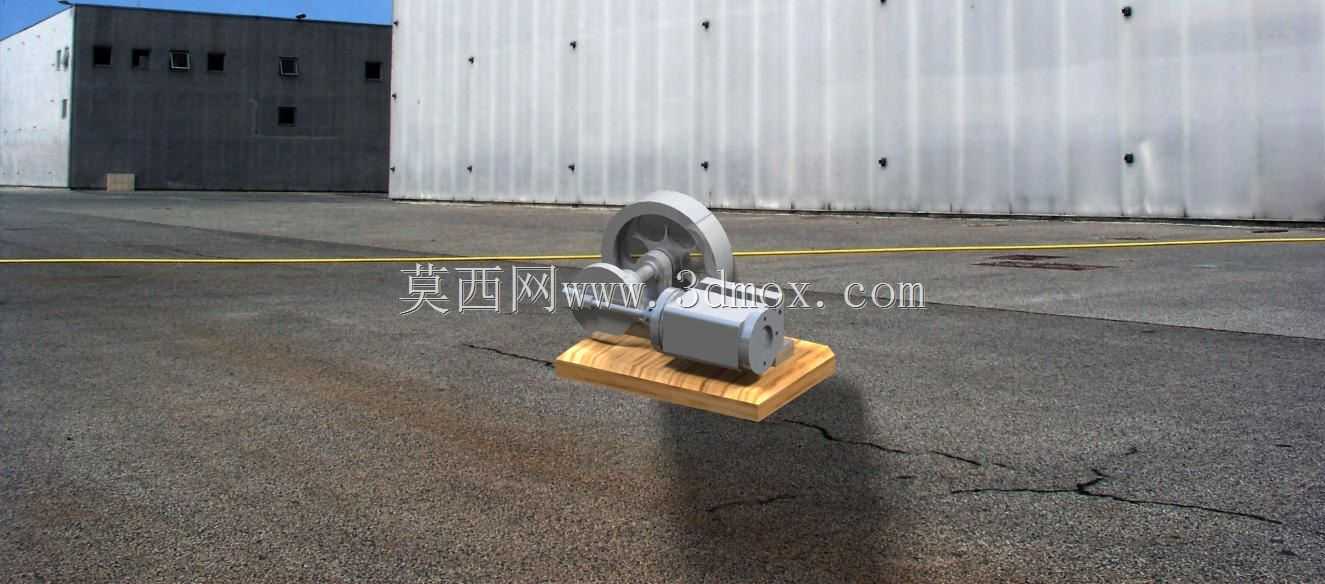

　　这套小型卧式动力机组的三维结构，围绕动力输出、带轮传动和底座承载三个核心部分展开，适合用于教学演示、简易设备动力方案验证以及小型传动系统的结构参考。整机采用卧式布置，主体由动力单元、传动轮系、支承轴座和木质承载底板构成，各部件之间的相对位置清晰，能够直观呈现动力从输出端传递到从动轮的完整路径。

　　从实际使用场景看，这类结构常见于轻型实验台、小型加工辅机、教学用机械演示装置以及低载荷输送设备的动力端。它并不追求高扭矩、高转速下的极限性能，而是强调结构简单、拆装方便、传动关系明确。现场布置时，机组通常放置在平整台面或机架上，底板承担定位和隔振作用；带轮外侧需要预留护罩空间，皮带张紧方向也要留出调整余量，避免后续维护时手指、工具或周边构件进入旋转区域。

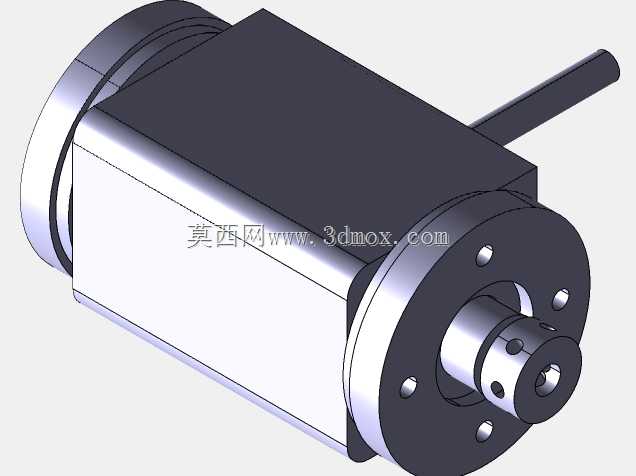

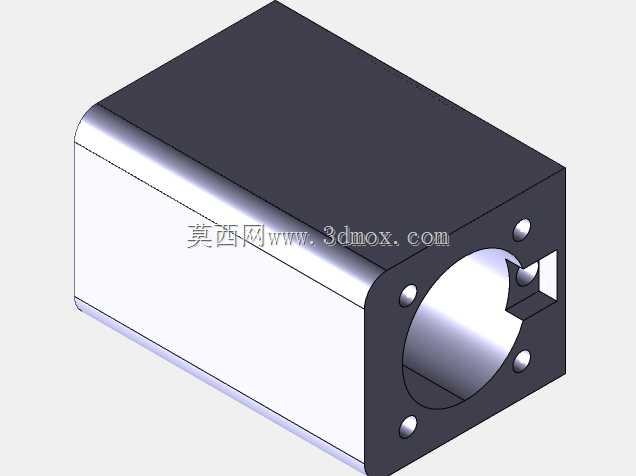

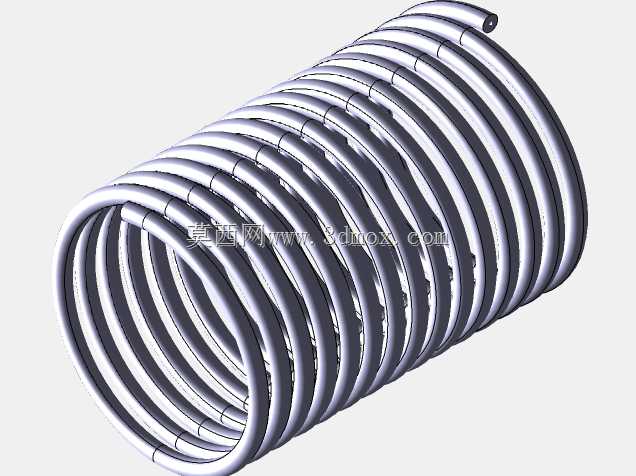

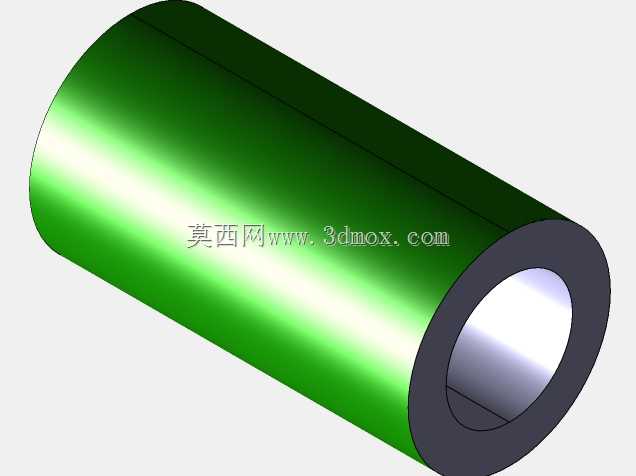

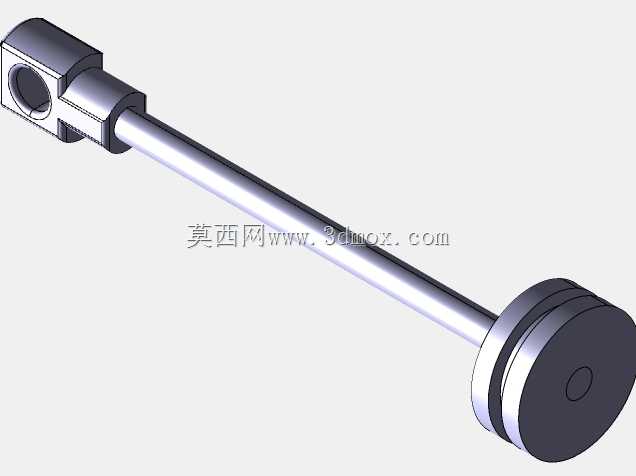

　　动力单元位于底板一侧，外壳轮廓规整，输出端朝向带轮方向。建模时需要重点控制壳体安装面与底板之间的平行关系，保证输出轴线不会因装配偏差产生倾斜。动力单元通过底部支承件固定在底板上，支承位置靠近受力区域，可减少悬臂效应。对于工程应用而言，动力单元的地脚间距、壳体宽度、输出轴高度以及安装孔位，是后续与机架对接时最需要核对的边界数据。若输出轴中心高与带轮中心高不一致，皮带会出现偏磨、抖动和噪声增大等问题。

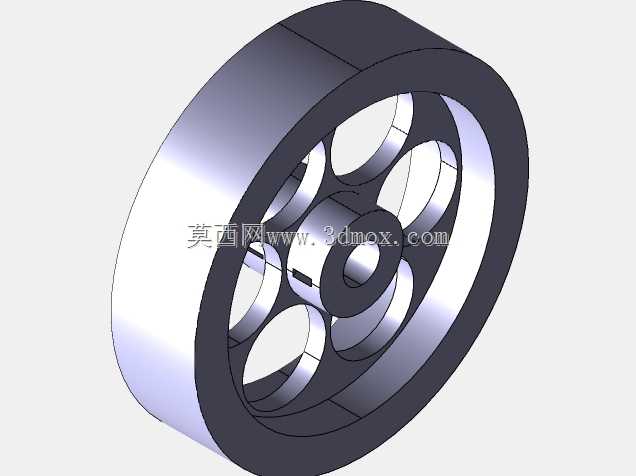

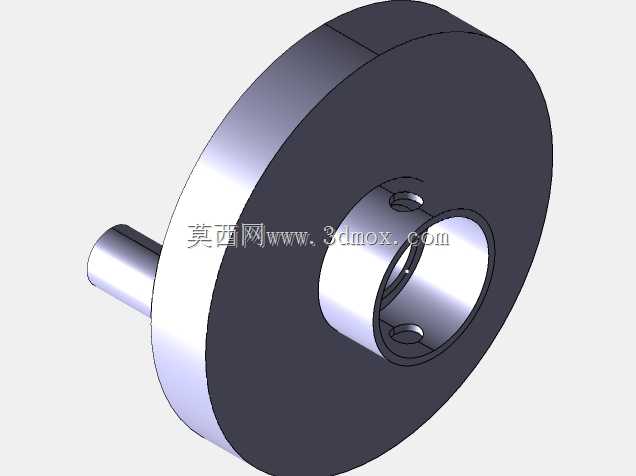

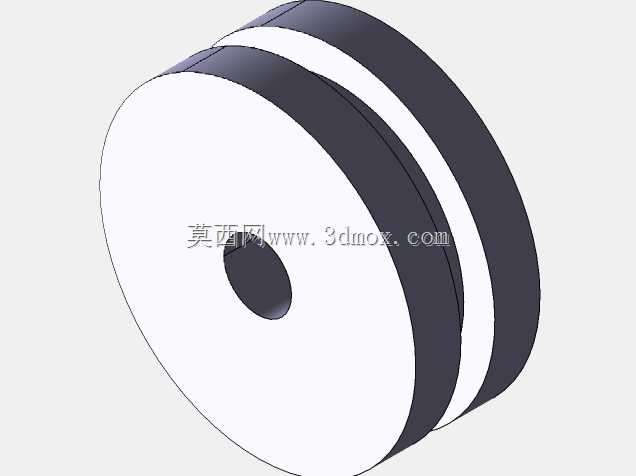

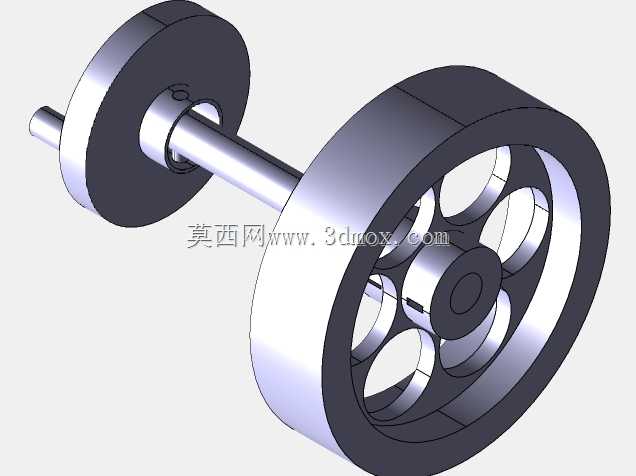

　　带轮传动部分位于机组上部，轮体采用圆盘加轮缘的典型形式，通过轴系和支承座与底板连接。带轮在结构上承担转速和扭矩转换作用，皮带则依靠摩擦完成动力传递。设计时需要结合中心距、包角、皮带长度和张紧方式综合判断，而不是只画出轮体外形。带轮直径差会影响传动比，轴径与轮毂长度决定连接可靠性，轮槽位置则要与动力输出端保持共面。若两轮槽中心面偏差过大，皮带在运行中会反复跑偏，严重时还会从轮槽中脱出。

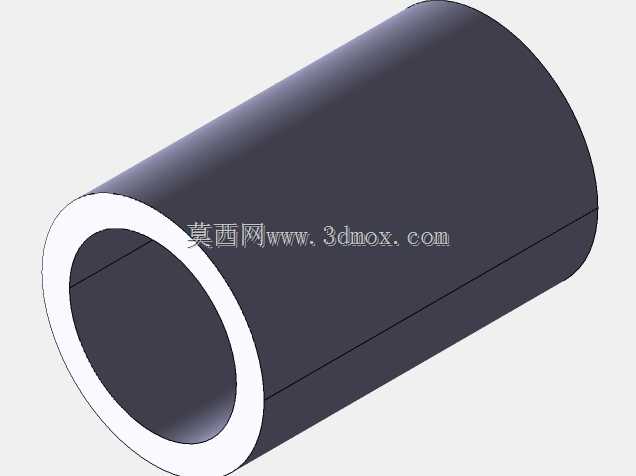

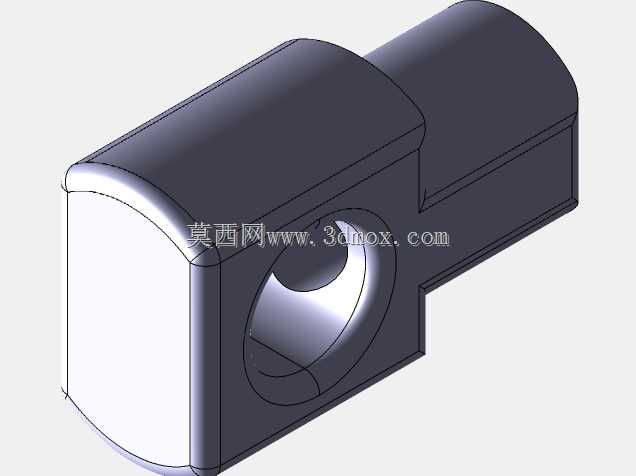

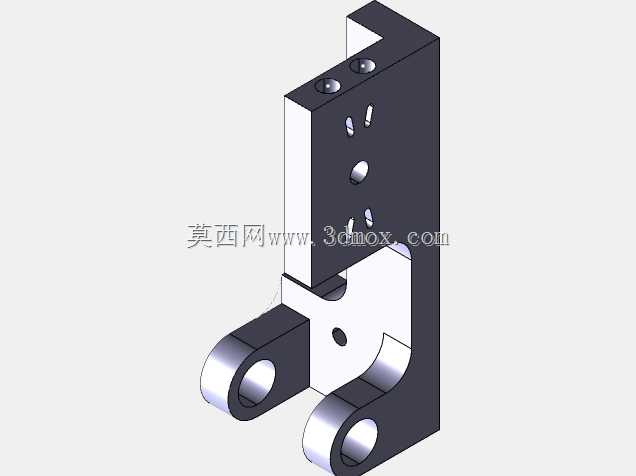

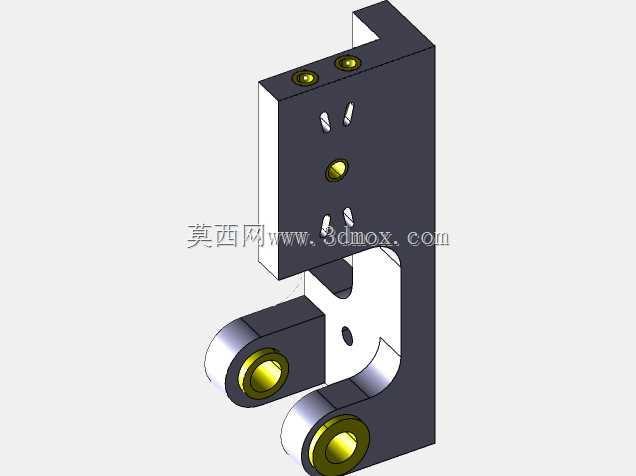

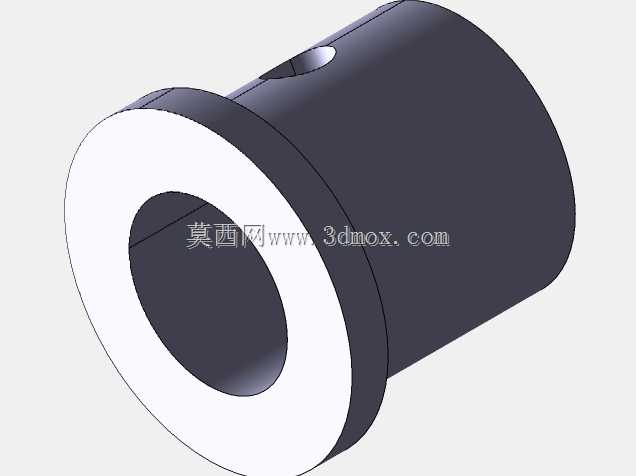

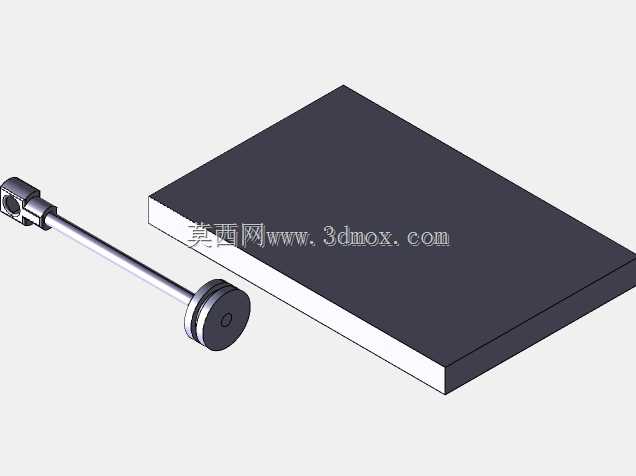

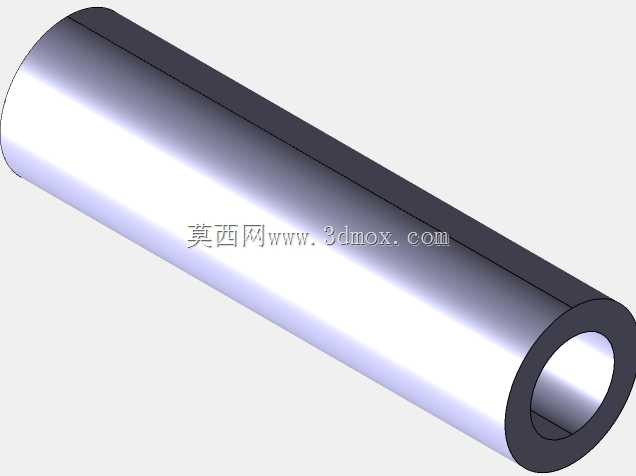

　　支承轴座的布置体现了小型机组对稳定性的考虑。轴座位于旋转部件附近，用于约束轴系径向位置，并承受皮带张紧产生的侧向力。底板上的固定点应尽量形成稳定支撑多边形，避免带轮受力后整机绕某一方向翘动。木质底板在模型中作为承载平台出现，表面平整，轮廓略大于机组投影范围，既能够展示安装基面，也便于表现各部件的固定关系。实际工程中若换成钢制机架，需要重新校核底板厚度、连接孔强度和振动传递路径，但部件之间的高度、轴距和维护空间逻辑仍然适用。

　　外形尺寸方面，整机长度主要由动力单元长度、带轮中心距以及底板外伸余量决定；宽度方向受带轮直径、护罩安装空间和底板侧边限制；高度方向则由带轮顶端到底板底面的距离控制。安装边界不能只看静止状态下的外包络，还要考虑旋转件的安全距离、皮带拆装空间、紧固件操作空间以及吊装或搬运时的握持位置。带轮上方和皮带两侧应避免布置管线、电控盒或机架横梁，否则会给检修带来明显阻碍。

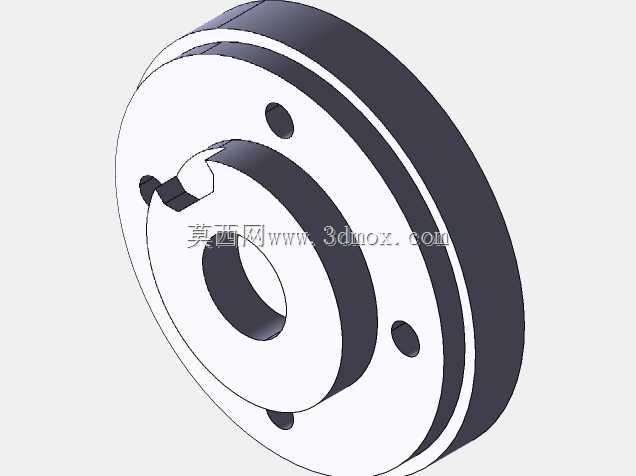

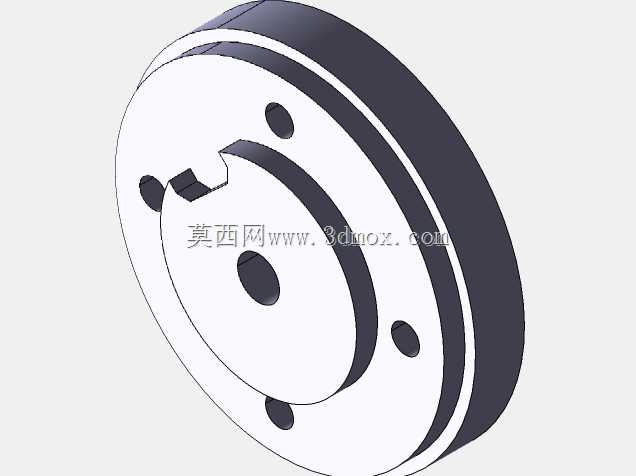

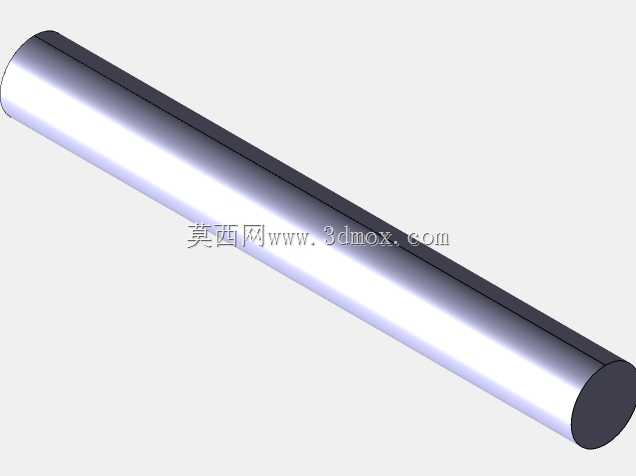

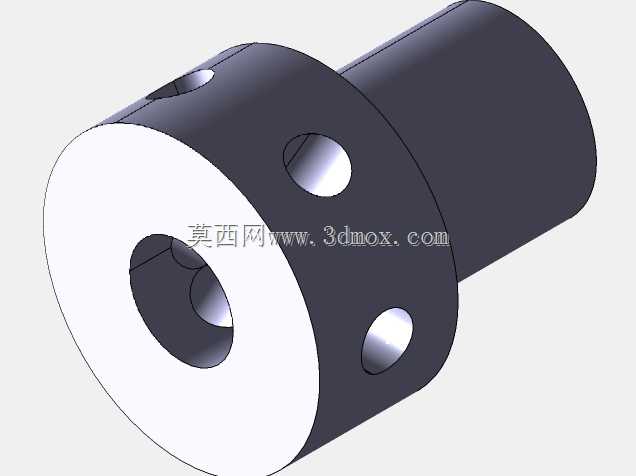

　　从建模思路上看，该结构适合采用自底向上的方式处理：先建立底板基准面，再确定动力单元安装面和带轮轴线，随后补充轴座、轮体、紧固件和连接关系。带轮与轴之间可按键连接或紧定连接的思路表达，动力单元与底板之间则通过支承块和螺栓孔形成可拆结构。这样处理后，模型不仅能展示外观，还能反映装配顺序和干涉关系。检查时应重点关注皮带所在平面、轴座孔同轴度、底板孔位一致性以及旋转件与固定件之间的间隙。

　　在功能特性上，该机组结构开放，零部件数量少，便于观察动力传递过程。带轮传动本身具有缓冲吸振、过载打滑和制造维护成本较低的特点，适合载荷波动不大、传动比要求不严格的场合。其不足也比较明确：皮带存在弹性滑动，传动比不能保持绝对精确；长期运行后会伸长，需要张紧或更换；外露旋转件必须设置防护。将这些工程因素纳入三维结构表达，才能让模型不仅具有展示效果，也具备设备选型和结构设计参考价值。
