交流稳压器用对称金属板材冲压件

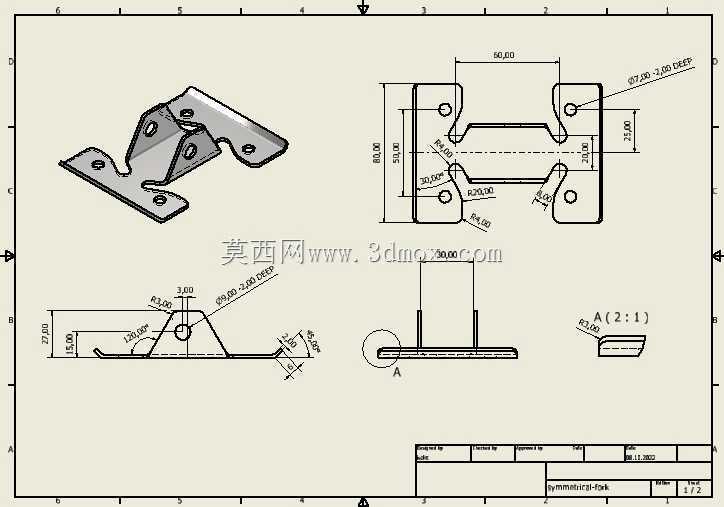

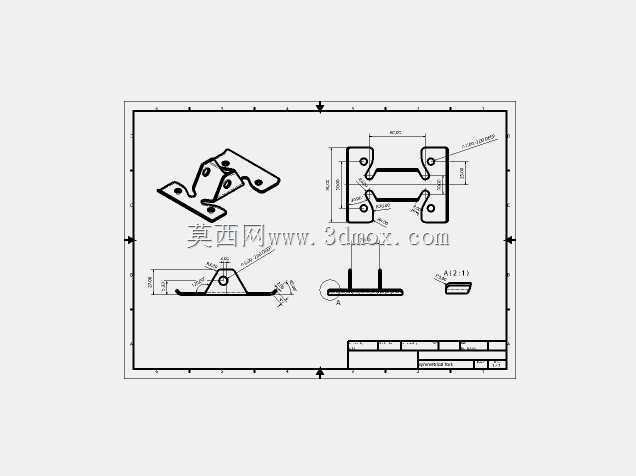

　　该钣金件为交流稳压器内部的对称式金属安装支架，采用薄板冲压折弯工艺成型，整体沿纵向中心面对称，在稳压器装配环节承担核心电气组件的定位、支撑与接地导通作用，属于稳压器内部结构的关键承载连接件。从实际应用场景来看，这类支架多用于中小功率交流稳压器的机芯固定工位，安装后可将调压绕组、碳刷滑动组件等核心部件牢牢锁附在稳压器的金属机箱内壁，避免设备运输、运行过程中因振动出现组件移位、接线松脱的问题，同时金属板材本身的导电特性可实现组件与机箱的等电位连接，降低设备运行时的电磁干扰风险。

　　从功能特性上看，该零件采用对称式结构设计，一方面可以降低冲压生产时的材料损耗，排样时可通过左右件对称排布提升板材利用率，减少边角料浪费；另一方面对称结构可抵消部分折弯成型时的应力回弹，保证批量生产时零件尺寸的一致性，同时装配时无需区分左右方向，可有效降低产线装配的错装概率，提升组装效率。零件上预留的多个安装孔位，分别对应不同组件的安装需求：两端的通孔用于将支架本身固定在机箱预设的安装柱上，中部的异形避让槽则为碳刷滑动轨道预留出运动空间，折弯立边上的小孔用于锁附调压绕组的固定支架，局部的压筋结构则是为了提升薄板零件的整体刚性，避免在长期承重后出现弯折变形。

　　设计思路上，该零件完全遵循薄板冲压件的设计规范，所有折弯处均预留了合理的折弯内R角，避免折弯时出现板材开裂问题，同时所有孔位距离折弯边的距离都满足冲压工艺的最小边距要求，无需额外增加工艺切口即可一次冲压成型。零件上标注的形位公差与角度公差，均匹配稳压器内部组件的装配精度要求，比如立边与底板的垂直度公差控制在合理范围内，可保证安装后的绕组与碳刷轨道保持平行，避免碳刷滑动时出现卡滞、接触不良的问题；局部的倒角设计则是为了去除冲压产生的毛刺，避免装配时划伤操作人员、或是刺破导线绝缘层引发短路风险。

　　从外形尺寸与安装边界来看，该零件整体长度控制在60毫米左右，宽度方向最大尺寸为32毫米，折弯立边的高度为15毫米，整体占用的安装空间非常紧凑，适配中小功率稳压器内部紧凑的布局要求。安装时，支架底板完全贴合机箱内壁的安装平面，四个角的安装孔与机箱上的预设螺柱完全对齐，锁紧M3规格的标准螺丝即可完成固定，立边伸出的高度不会与周边的接线端子、散热片等部件产生干涉，零件整体的厚度为1.2毫米，采用冷轧镀锌钢板加工，既满足承重强度要求，又具备良好的防锈能力，适配稳压器长期在室内环境运行的使用需求。

　　在实际建模过程中，这类对称钣金件可先绘制单侧的草图轮廓，通过镜像命令快速生成整体的平板型式，再按照折弯线依次添加折弯特征，最后通过成型工具添加局部的压筋、倒角细节，建模时需重点核对折弯扣除值与实际加工工艺的匹配度，保证展开后的平板尺寸与冲压加工的下料尺寸完全一致，避免出现成型后尺寸超差的问题。同时建模时需注意安装孔位的位置度公差，保证与周边配合零件的装配间隙在合理范围内，避免出现装配干涉。
