这套车轮总成的三维结构覆盖乘用车行驶系统最核心的接地部件,建模过程中没有把轮胎和轮毂拆成互不关联的孤立零件,而是按照实车装配的配合关系完成整套匹配,可直接用于底盘总布置校核、运动干涉检查以及周边悬架、轮罩、制动部件的边界确认。

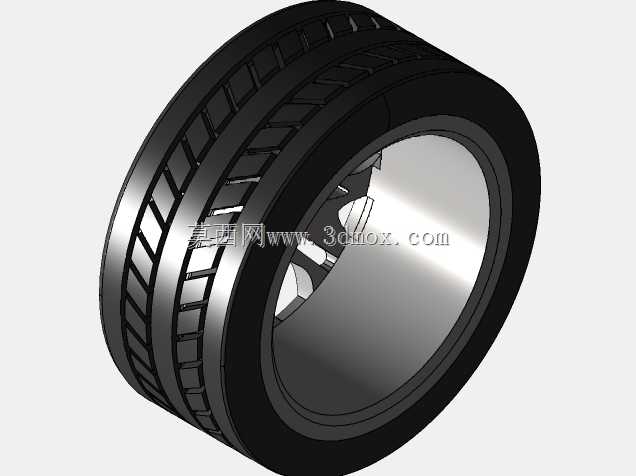

从实际装车场景来看,该总成适配普通家用前驱、后驱乘用车的常规铺装路面使用工况,轮胎部分采用乘用车子午线轮胎的典型结构:外轮廓保留标准的胎冠圆弧、胎侧过渡弧度与胎圈收口形态,胎面表面刻画出连续的周向主排水沟与横向防滑花纹槽,花纹块的排布兼顾直行排水、弯道抓地与转向侧向受力的需求。建模时胎面花纹没有做成简化光面,沟槽的深度、走向、节距排布都参照量产民用轮胎的通用设计逻辑,能够直观呈现轮胎接地时的花纹接触形态,也可用于后续渲染展示、装配动画制作,或是轮胎抓地性能相关的原理演示。

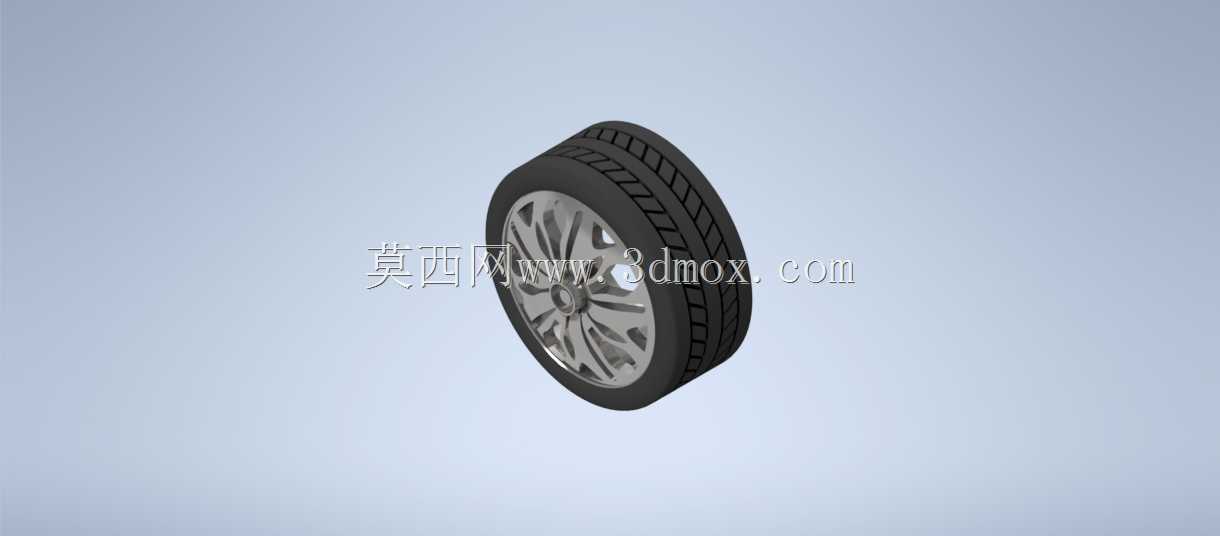

轮毂部分采用常见的多辐条铝合金轮辋结构,轮辋的胎圈座位置做出与轮胎胎圈匹配的安装凸缘,保证轮胎充气后胎圈可以紧密卡合在轮辋密封面上,不会出现滑脱或慢漏气问题。辐条采用放射状多肋布局,从中心轮毂轴承安装座向外延伸至轮辋边缘,既还原了量产铝合金轮毂轻量化、散热好的外形特征,也明确留出了中心定位孔、螺栓过孔的安装位置,结构上可以直接对接转向节、轮毂轴头、制动盘的装配界面。设计时特意核对了轮辐内侧的空间余量,保证常规浮动卡钳盘式制动器装入后,轮辐内壁与制动卡钳外壁之间保留足够安全间隙,不会在转向、颠簸跳动时发生剐蹭。
尺寸边界方面,整套模型按照常规16至18英寸民用乘用车车轮的比例搭建,轮胎外径、断面宽度、扁平比的比例关系符合市面普通家用轿车的常用规格,轮距方向上轮胎外侧到轮毂安装面的偏距也遵循主流前轮驱动车型的ET值设计范围。在整车总布置阶段,把该总成装入悬架模型后,可以直接校核前轮最大转向角度下胎面与翼子板内衬、轮罩包边的间隙,也能验证悬架全压缩行程中轮胎上跳至极限位置时,胎肩与减震器支座、轮拱内板是否存在运动干涉;后轮装配时同样可以核对满载工况下轮胎与后备箱底板、后纵臂的预留空间。
结构设计思路上,轮胎部分区分了胎面橡胶层、胎侧柔性区域与胎圈刚性加强区的形态差异,虽然外观建模侧重展示外部结构,但各部位的厚度过渡、圆角处理都参照真实轮胎的成型工艺,避免出现不符合硫化脱模逻辑的尖锐棱角。轮毂的辐条背面预留了减重凹腔,安装面位置做出平整的贴合面,保证轮毂与制动盘、轴头端面完全贴合,锁紧螺母压紧后受力均匀,不会出现安装面翘曲导致的车轮高速抖动问题。气门嘴的安装位置也在轮辋上预留了对应小孔,还原实际装车时充气接口的布局。
在工程应用中,这套模型既可以作为整车底盘设计的车轮子装配直接调用,也能单独用于轮胎轮毂相关的结构教学、产品展示:做整车NVH分析前期的几何前处理时,可基于该外轮廓快速划分轮胎接地网格;做轮罩护板设计时,可直接参照轮胎外廓扫描出护板的避让型面;做售后改装方案验证时,也能通过调整轮胎扁平比、轮辋宽度参数,快速核对改装后车轮是否超出翼子板边界、是否会在满打方向时剐蹭前保险杠内衬。整套装配的配合关系完全贴合实车装配逻辑,没有出现轮胎与轮辋穿模、安装定位面错位这类低级结构问题,各部件的分模面、装配止口都清晰可辨,能够帮助结构设计师快速理解乘用车车轮从零件到总成的匹配逻辑,减少前期方案阶段的边界校核返工。
- 上一篇:内燃机活塞带工程图纸结构设计
- 下一篇:六辐镂空越野改装汽车轮毂结构
- 全部评论(0)
- 模板大小: 2.18 MB
- 售价:5金币
- 下载次数: 89
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 汽车
