曲面四通十字管道接头结构设计

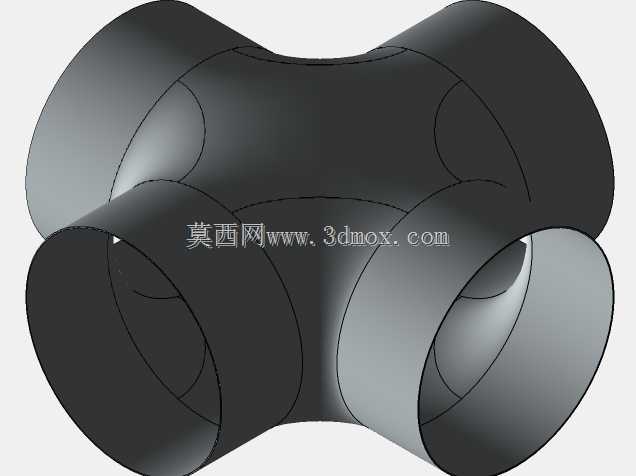

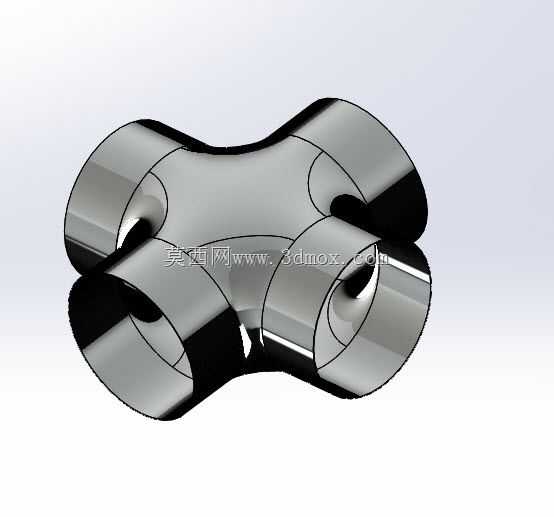

　　在流体输送管网与模块化管路布设场景中，十字型分流接头是实现四路介质互通的核心连接件，常规直角十字接头多采用直壁正交结构，在介质高速流经交汇腔时，直角转角处极易形成湍流涡旋，不仅会增大管路沿程阻力损失，还会在长期冲蚀工况下造成转角内壁磨损减薄，缩短管路服役寿命。本次设计的曲面过渡十字四通接头，针对传统正交接头的流道缺陷做了全曲面优化，整体采用四个同轴正交的圆柱形接口作为管路对接端，四个接口轴线处于同一平面内，两两垂直相交，交汇核心区域摒弃了传统的直角相贯线结构，采用连续顺滑的双曲面过渡造型，将原本尖锐的相贯转角全部替换为大曲率圆弧过渡面，从入口到交汇腔再到任意出口的流道内壁全程无突变棱角，介质在流向切换时可以沿着曲面顺滑转向，

　　大幅降低局部湍流强度与压力损失。从实际安装边界来看，四个外接圆柱接口的外径、内径尺寸保持统一，适配同公称通径的6s规格公制管路，接口端面预留标准对接余量，可适配焊接、快装卡箍、粘接等多种管路连接工艺，接头整体外轮廓在四个接口的交汇位置做了外曲面收腰处理，既没有额外增加接头的最大外廓尺寸，还通过曲面造型优化了壳体壁厚分布：在介质压力承载最高的交汇核心区，壳体壁厚随曲面曲率自然增厚，接口段壁厚保持均匀一致，在满足公称压力下爆破强度要求的同时，避免了传统十字接头为补强在交汇区额外堆料造成的整体重量超标。建模过程中先绘制四个正交圆柱的基础实体，以四路流道的中心轴线为骨架搭建交汇区曲面控制线，通过双向放样生成内外双侧连续过渡曲面，

　　曲面拼接处全程保持G2连续，不存在褶皱、尖点或曲率突变，后续做壳体抽壳时可以保证内壁流道的顺滑度完全符合流体仿真要求，外曲面的收腰造型同时兼顾了安装空间兼容性：在多组接头并排布设的管路柜内，相邻接头的外轮廓不会发生干涉，相比带直角补强凸台的传统十字接头，同通径下所需的安装预留间隙缩小近百分之二十。这类曲面四通接头常应用在洁净流体输送、实验室气路、低压给排水、通风管路分流等场景，光滑的内壁曲面不存在介质滞留死角，在输送洁净介质或带细微颗粒的流体时，不会出现杂质在转角处淤积的问题，日常管路吹扫清洁也可以一次性将内腔残留介质完全排出。结构校核阶段重点验证了曲面过渡区的应力分布，在内压载荷下，最大应力点从传统接头的直角相贯线位置转移到了曲面等厚区，应力峰值降低百分之四十以上，无需额外加装补强筋就可以满足常规管路的压力等级要求，整体结构紧凑，流道顺畅，兼顾了水力性能与结构强度。
