冷却系统软管连接式球阀结构设计

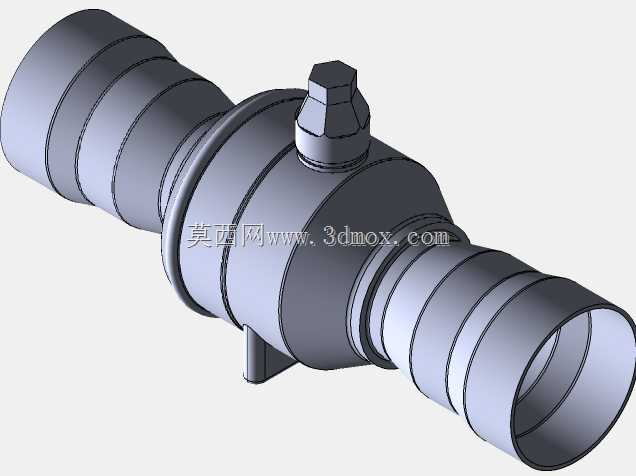

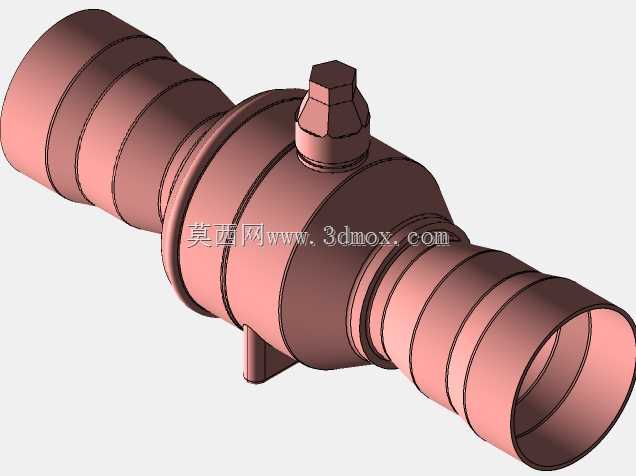

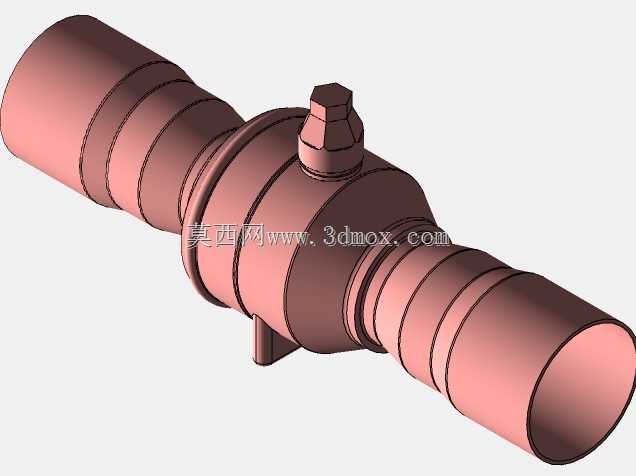

　　这款球阀的结构形态完全围绕冷却循环管路的现场安装需求展开，两端采用多段阶梯式宝塔接头结构，适配橡胶软管、硅胶软管这类柔性冷却管路的插接安装，接头外圆分布的多道环形凸棱，在软管套入后可以形成多道密封咬合边界，配合喉箍锁紧后，即便冷却介质存在小幅压力波动、管路随设备运行产生轻微振动，也不会出现软管滑脱、介质渗漏的问题。和常规法兰式、内螺纹式球阀不同，这款产品没有设置厚重的连接法兰，整体沿管路轴向呈直通布局，中部阀体为近似球形的流道腔体，流道全程做等径过渡处理，冷却水流经时不会出现突兀的通径收缩，能最大限度降低阀件本身的流阻，避免冷却循环系统因为额外阀件压损过大，导致远端冷却点位流量不足、换热效率下降。顶部的操作端采用外六角方台结构，

　　没有加装常见的塑料手轮，这个设计思路是面向设备内部紧凑安装空间考量的：冷却管路往往排布在设备机架内侧、机组夹缝这类操作空间有限的位置，不需要常驻手轮，调试或者检修时用普通开口扳手、活动扳手就可以完成90度开关动作，方台的棱角结构在扳手咬合时不会出现打滑，同时省去外凸手轮后，阀件整体的径向占用尺寸大幅缩小，管路排布时不需要为手轮预留额外的旋转操作空间，小尺寸的安装间隙里就可以完成布置。阀体下方还延伸出一个小型定位支脚，这个结构在很多同类型简化球阀上经常被忽略，实际装机时这个支脚可以卡在机架预设的限位卡槽内，或者用简单的扎带、卡扣将支脚和邻近管路、机架梁固定，避免开关阀门时整个阀体跟着软管一起扭转，

　　反复扭转不仅会让软管接头处产生反复弯折应力，长时间运行后软管根部容易开裂，还会带动两端管路错位，引发接头松动。从安装边界来看，整阀的轴向总长度适配中小通径冷却软管的安装间距，阀体最大外径略大于两端接头的外接圆直径，布局时只要保证阀体中部的球形腔体不与周边线缆、其他管路发生硬干涉即可，两端宝塔接头的各段凸棱外径做了梯度变化，同一台阀件可以适配两种相近内径的冷却软管，不需要针对不同软管规格单独更换阀件，在非标冷却系统装机时能减少备件种类。这类球阀的实际应用场景覆盖很广，工业焊机的冷却循环回路、小型注塑机的模具冷却支路、数控机床主轴的冷却供水管路、激光设备的水冷机组回路，都需要大量这类断通控制点，每一个支路的进水端加装一只这种球阀，

　　在单独对某一个冷却点位做维护、更换喷头或者清理堵塞流道时，只需要关闭对应支路的球阀，不需要把整个冷却系统的总阀关掉、把整个回路的冷却水全部排空，能大幅缩减设备检修的停机时间。建模过程中可以重点关注几个结构细节：两端宝塔接头的凸棱边缘都做了小圆弧导角，没有尖锐棱边，软管套入时不会被棱边割伤内壁，长期使用也不会因为应力集中在棱边位置产生软管裂纹；中部阀体的拼合焊缝位置做了环向加厚处理，承受冷却系统常规工作压力时，阀体不会出现胀形渗漏；顶部阀杆和阀体配合的位置设置了多级密封槽，即便冷却介质里混入少量设备运行带来的细微杂质，也不会划伤阀杆密封面，出现阀位处外漏的问题。流道内部的球面密封件在全开状态下和流道内壁完全齐平，冷却水中如果混有少量细小碎屑、管路安装时残留的生料带残渣，也不容易卡在密封面上，阀门长期处于全开状态后再开关，也不会出现密封面卡涩、关不严的情况。对于做冷却系统管路设计的工程师来说，这种阀件的三维模型可以直接导入管路装配体，提前核对阀件和周边结构的间隙，模拟软管的弯曲半径，避免现场装机时才发现阀件和其他部件干涉，临时改管路走向的问题。
