离心式流体增压叶轮曲面结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649619
  • 离心式流体增压叶轮曲面结构设计
  • 离心式流体增压叶轮曲面结构设计
  • 离心式流体增压叶轮曲面结构设计

  该叶轮属于离心式流体机械的核心转子部件,常见于小型离心风机、涡轮增压器、高速泵体以及部分气动设备内部,承担能量转换的关键作用。整机运行时,动力端通过中心轴孔向叶轮输入转矩,叶片随转子高速旋转,进入流道的气体或液体在离心力作用下沿叶片型面逐步加速,最终从轮缘侧甩出并汇入蜗壳,完成压力提升与流量输送。这类部件的性能直接决定整机能效、振动水平与运行寿命,因此在结构建模阶段不能只关注外观曲面,还要把流道连续性、转动惯量分布、装配定位以及动平衡余量一并纳入考量。

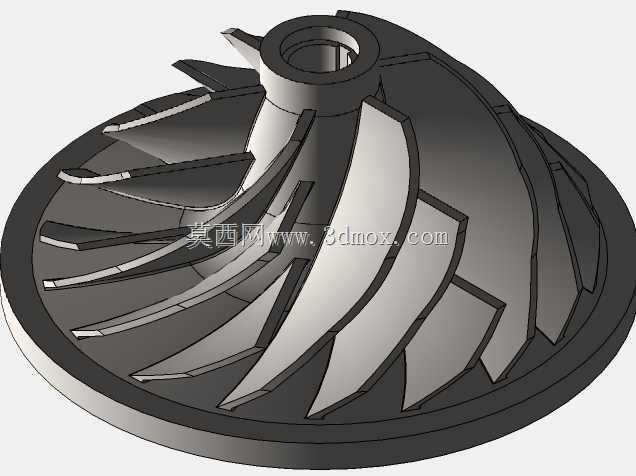

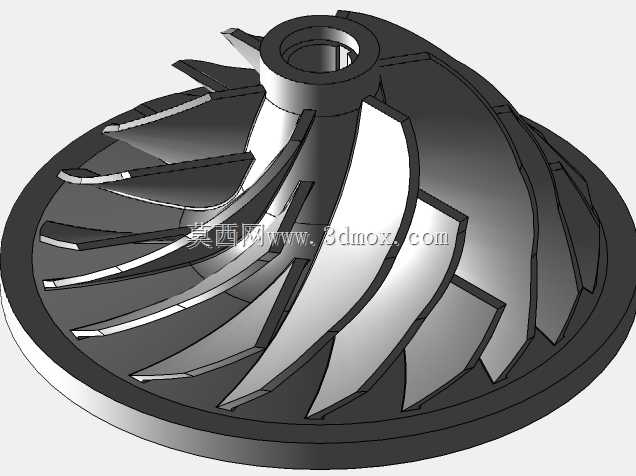

  从结构形式看,模型采用带中心轮毂的半开式或近闭式叶轮布局。中心区域设置同轴安装孔与定位台阶,用于与转轴配合;轮毂向外平滑过渡,避免截面突变造成应力集中。叶片沿圆周均匀分布,叶型从进口端向出口端呈空间扭转状态,进口段叶片前缘较为平缓,目的是降低流体进入叶道时的冲击损失;出口段叶型逐渐偏转并抬高,以增加流体切向速度,使压力能在蜗壳内进一步转化。叶片根部与轮盘连接处保留过渡圆角,这一细节在高速旋转工况下尤为重要,圆角不足会在离心载荷与气动交变载荷共同作用下形成疲劳裂纹源。

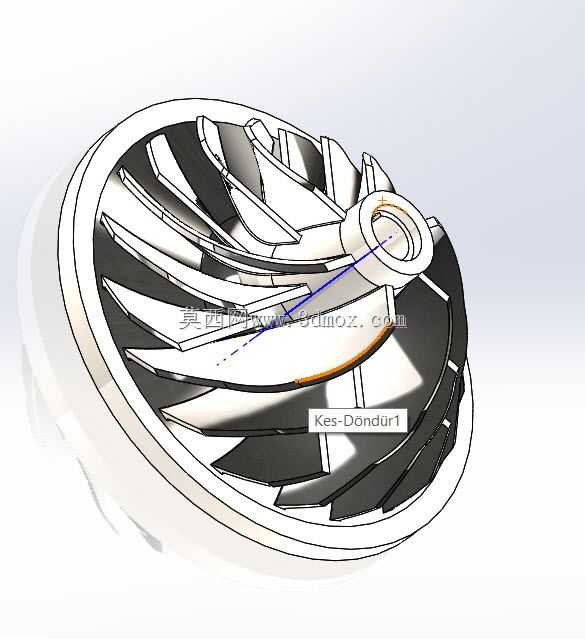

  建模时应优先保证旋转对称性。所有叶片可通过单一叶型曲面绕中心轴阵列得到,阵列数量、包角和相邻叶道宽度需要保持一致;若叶道宽窄不均,转子质量分布会出现偏差,整机在高转速下容易产生异常振动。轮盘外轮廓、轮毂端面与中心孔应建立明确的同轴关系,中心孔可根据实际配合需求设置圆柱面、键槽或锁紧结构定位面。对于需要数控加工的场景,叶片表面应保证连续曲率,减少碎面和褶皱;对于铸造或注塑成型场景,则要在叶片根部、薄壁边缘处补充拔模斜度与工艺圆角,避免脱模或清砂时损伤叶型。

  安装边界方面,叶轮的轴向定位依赖轮毂端面与轴肩、锁紧螺母或挡圈配合,径向定位由中心孔与转轴配合精度决定。设计时需控制轮毂长度与轴端安装空间的关系,既要保证夹紧可靠,又不能使叶轮与壳体、密封件或进风口发生干涉。叶轮外径决定设备壳体蜗壳的最小内壁半径,叶片出口高度影响流量通道面积,中心孔直径则与所选转轴、轴承跨距以及转矩传递能力相关。外围壳体设计时,还需在叶轮入口前方保留足够的进气或进液空间,在出口侧与蜗壳舌部之间留出均匀间隙,间隙过小容易刮擦,间隙过大则会增加回流损失。

  实际工程应用中,这类叶轮多用于空间紧凑、转速较高的场合。小型风机中,它决定风量与风压曲线;冷却系统中,它影响散热模块的换热效率;泵送设备中,叶道表面光洁度和出口角会影响扬程与抗气蚀能力。设计过程中需要在效率、强度和工艺之间平衡:叶片数量过少会导致流道扩散不足、压力脉动增大;数量过多则会增加摩擦面积和制造难度。叶片厚度同样需要结合材料与转速确定,金属件可承受较薄叶型,但要校核离心应力;塑料件则需适当增加根部厚度,并关注成型收缩引起的动平衡偏差。

  三维结构检查时,应重点查看叶片与轮盘的布尔结合是否完整,叶道内部是否存在多余实体或封闭空腔,中心孔、端面和外圆是否能够直接用于工程图尺寸标注。装配验证阶段可将叶轮放入简化壳体中旋转剖切,观察叶顶间隙、入口遮挡和出口对接关系。若后续要进入仿真环节,该几何可作为流体域抽取和结构强度分析的基础:流体侧关注叶道压力分布、入口冲角和出口涡流,结构侧关注轮毂孔周向应力、叶片根部拉应力以及高转速下的变形量。通过这些约束建立的叶轮模型,不只是一个曲面展示件,而是能够服务于选型校核、加工制造和整机装配的核心机械部件。
