带轴斜齿锥齿轮传动结构

　　该零件属于相交轴动力传递场景中常用的锥齿轮传动元件，齿部采用斜齿锥齿构型，后端集成同轴圆柱安装轴段，可直接作为主动小锥齿轮装入减速箱、动力头或转角传动机构中。在实际设备里，这类零件多用于需要把旋转运动从一根轴转换到与其呈一定夹角的另一根轴的位置，例如小型输送设备的转角驱动、轻工机械的换向传动、机床附件的进给传动以及自动化专机中的交错动力输出端。相比直齿锥齿轮，斜齿锥齿轮在啮合过程中轮齿是逐步进入和退出接触的，重合度更大，传动冲击和噪声更低，适合转速较高、要求运行平稳的场合。

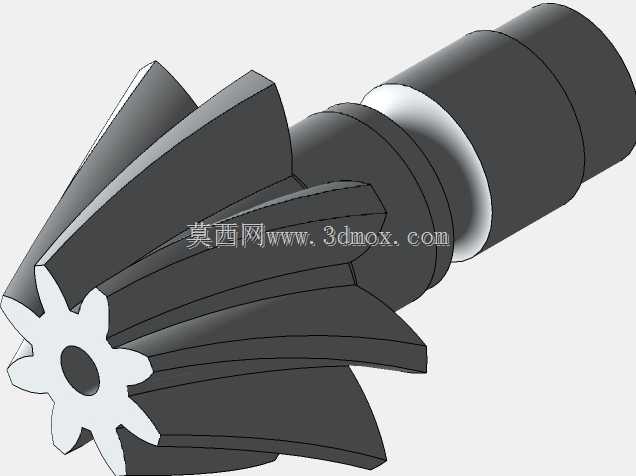

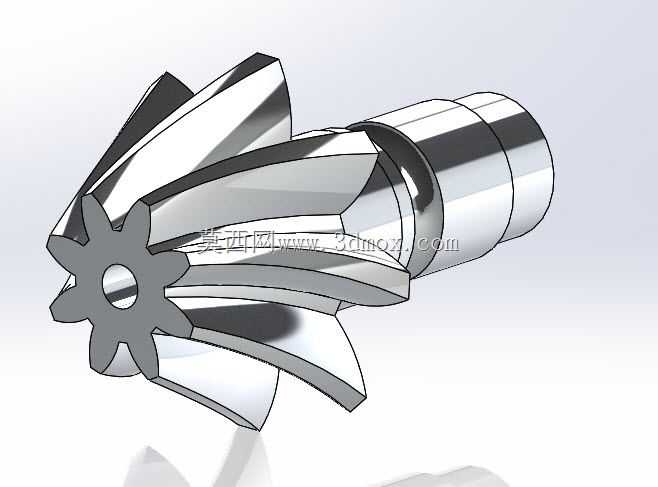

　　从结构上看，模型前端为锥齿轮工作区，轮齿沿锥面分布，齿向带有明显螺旋倾斜角度；小端中心设置通孔，可用于穿装锁紧件、减重或作为工艺定位孔。齿轮背部过渡到多级圆柱轴段，轴径呈阶梯变化，不同轴段可分别承担轴承支承、联轴器连接、轴向定位或密封配合功能。轴肩位置为装配时提供明确的限位面，能够控制齿轮在箱体内的轴向位置，保证配对锥齿轮的节锥顶点重合，这是锥齿轮正确啮合的关键边界条件。

　　设计这类零件时，首先要依据传递转矩、输入转速和传动比确定齿轮模数、齿数、压力角、螺旋角及节锥角。齿面接触区应尽量落在齿宽中部并略偏小端，避免载荷集中在齿端造成早期磨损。轴段直径需要结合弯扭复合载荷校核，支承跨距、悬臂长度和轴承位置都会影响轴的挠度；若齿轮悬伸过长，啮合时容易产生偏载，导致振动、发热和齿面剥落。模型中阶梯轴的过渡处应保留圆角，减少应力集中，配合面则需根据轴承、密封件或联轴器要求规定相应公差与表面粗糙度。

　　安装边界方面，锥齿轮副必须保证两轴线相交且夹角稳定，箱体孔位的同轴度、垂直度和中心高偏差会直接影响侧隙与接触斑点。轴向调整通常通过垫片、锁紧螺母或轴承端盖实现，装配时先固定一侧齿轮，再沿轴线微调另一侧位置，使齿面接触痕迹达到设计要求。润滑方式可根据转速采用油浴润滑或喷油润滑，低速轻载场合也可使用润滑脂，但需保证齿面啮合区和轴承部位都能获得稳定润滑。

　　三维建模时，轮齿部分应准确表达齿顶锥、齿根锥、分度锥以及齿向螺旋关系，轴段、孔位、倒角和退刀结构需完整保留，便于后续进行干涉检查、工程图生成和加工工艺规划。对于结构设计者而言，该模型不仅体现单个齿轮的几何形状，也反映了锥齿轮传动在空间布置、支承方式、轴向定位和装配调整方面的典型工程思路。
