起重吊装作业用弯形吊钩承载结构

　　吊钩是起重机械索具系统中直接承托被吊载荷的关键受力零件，常见于桥式起重机、门式起重机、塔式起重机、港口门座吊以及车间固定式电动葫芦的起升机构末端。它上端通过螺纹段与吊钩螺母、推力轴承、横梁和滑轮组相连，下端钩腔用于悬挂钢丝绳吊索、链条索具、卸扣或专用吊具，在物料搬运、钢结构安装、设备检修、模具翻转和重型工件转运中承担把载荷从吊点传递到起升钢丝绳的作用。

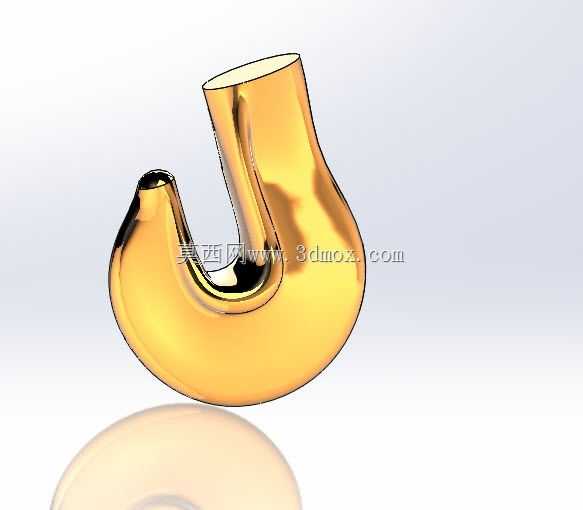

　　该模型呈现的是单件弯形吊钩本体，整体为连续变截面曲梁结构。上部为较粗的圆柱直段，用于加工连接螺纹并装入吊钩横梁；中部沿载荷方向逐渐弯曲，形成钩身；下端钩尖向内回转，构成防止吊索滑出的钩腔。外形上没有附加保险卡、滑轮、横梁或螺母，因此更适合作为吊钩本体的几何方案，用于后续装配设计、干涉检查和承载路径分析。

　　从受力角度看，吊钩工作时并非简单受拉。直段主要承受轴向拉力，弯曲钩身则同时存在拉伸、弯曲和局部剪切效应，钩腔内侧曲率较大，应力集中明显，是强度校核的重点区域。设计时通常需要先确定额定起重量、冲击系数、动载系数和安全系数，再按钩身危险截面校核内侧拉应力与外侧压应力分布。模型中较厚实的钩身和圆滑过渡曲面，有利于降低曲率突变造成的峰值应力，也符合锻造吊钩常见的成形特征。

　　钩腔开口尺寸需要与实际索具规格匹配。开口过小，卸扣、绳套或链条无法顺利放入；开口过大，吊钩防脱能力下降，吊索在偏摆、斜拉或翻转工况下更容易脱出。钩尖端部向内回收，并在实际产品中通常配合弹簧式保险卡使用，以限制吊索从开口处滑出。钩身内侧圆弧不能形成尖锐棱边，否则会压迫钢丝绳或吊带，造成局部弯折、磨损和纤维损伤。

　　上部圆柱段的直径和长度决定安装边界。该段需要穿过吊钩横梁，并通过吊钩螺母锁紧；螺母与横梁之间常设置推力轴承，使吊钩在悬挂载荷时能够绕竖直轴线旋转，便于工件对位。直段长度要兼顾螺母厚度、轴承厚度、横梁高度以及防松间隙，过短会导致螺纹啮合不足，过长则增加整体高度并减小有效起升行程。建模时应保证圆柱轴线与钩身载荷中心线的关系明确，便于在装配中判断吊钩是否能够自由转动。

　　实际选型时，吊钩的额定载荷不能只凭外观粗细判断。钩身截面、材料热处理、锻造级别、螺纹精度和探伤要求都会影响承载能力。常见吊钩采用优质碳素钢或合金钢锻造，经热处理后获得较高韧性，工作表面不得存在裂纹、折叠、夹渣等缺陷。由于吊钩属于失效后果严重的起重零件，工程中一般不建议使用铸造件或焊接修复件直接承载。

　　在三维设计过程中，可先依据钩腔容量、横梁接口和额定载荷建立主体曲面，再通过扫掠或放样形成连续变截面实体。钩身与直段交接处应保留较大圆角，钩尖端部可做钝圆处理，避免热处理和使用过程中产生应力集中。完成实体后，应结合上端螺母、横梁、滑轮组、保险卡和吊索做装配检查，重点确认吊钩在最大摆角下不与横梁侧板干涉，钩腔内放入卸扣后仍有足够转动空间，载荷作用线尽量通过上部直段轴线。

　　现场使用中，吊钩还需要考虑斜吊、冲击、偏载和频繁旋转等工况。吊索应挂在钩底受力区域，而不是搭在钩尖上；起吊前应确认保险卡复位，吊钩转动灵活，螺纹连接无松动。维护检查时，重点观察钩身危险截面是否出现裂纹、开口度是否异常增大、螺纹段是否有锈蚀或变形，以及钩腔内侧是否存在严重压痕。

　　该模型可用于起重末端吊具的结构表达、教学演示和装配方案验证，能够直观展示吊钩从上部连接段到弯曲钩身再到内收钩尖的连续承载形态，为吊钩横梁、保险装置和索具配套设计提供清晰的几何基础。
