五辐一体式汽车轮辋轮毂结构

　　该轮辋结构面向乘用车车轮总成的前期造型与结构校核场景，可用于整车底盘布置、轮胎匹配、轮腔干涉检查以及轮毂外观方案评审。车轮作为连接轮胎与车轴的关键承载件，既要承担整车垂向载荷，又要传递驱动、制动和转向力矩，同时在行驶过程中承受冲击、交变弯曲和径向疲劳作用，因此轮辋与辐板的一体化设计需要在刚度、强度、重量和造型之间取得平衡。

　　从结构组成看，模型采用外轮缘、内轮缘、胎圈座、轮辋筒体与中部辐板相连的整体式布局。轮辋筒体为环形承载区域，外缘轮廓用于约束轮胎胎圈，保证轮胎充气后与轮辋可靠贴合；中部隆起的环形槽和台阶结构对应轮胎拆装与胎圈定位区域，在实际设计中需要与轮胎规格、胎圈直径和轮缘宽度严格匹配。若轮辋宽度或胎圈座尺寸偏差过大，会造成轮胎装配困难、密封不良或高速行驶时胎圈滑移。

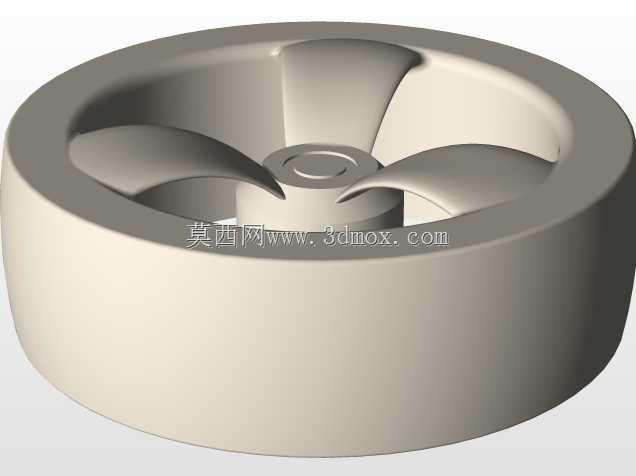

　　中部采用五组宽体辐条，由中心轮毂座向外呈流线型延展，并与轮辋内壁平滑过渡。辐条之间形成较大的镂空窗口，有利于制动盘散热和轮腔内部空气流动；宽辐条造型则增加了辐板与轮辋连接区域的接触面积，使弯曲载荷能够沿辐条均匀扩散到外圈。中心部位设置轮毂安装座，端面保留中心孔凸台，周围平面用于布置螺栓孔。实际工程中，该区域需要依据车型轴头结构确定中心孔直径、螺栓孔分布圆、孔数和螺母支承面形式；模型若用于后续详细设计，应补充螺栓孔、倒角、气门嘴孔和减重槽等特征。

　　设计思路上，该结构偏向铸造铝合金轮毂的常见构型。轮辋外筒壁厚保持连续，避免局部突变引起应力集中；辐条与轮辋交接处采用大圆角过渡，可降低车轮在过坑、侧滑或紧急制动工况下的峰值应力。辐条背面通常需要设置拔模斜度和加工余量，以便低压铸造或重力铸造后进行机床加工；中心安装面和螺栓孔端面应保证平面度，否则车轮安装后会出现端面跳动，进而引起方向盘抖动或轮胎异常磨损。

　　外形与安装边界方面，轮辋外径、宽度和偏距决定轮胎选型及轮拱空间。轮辋外侧不能超出翼子板边界，内侧还需与减振器、转向节、制动卡钳和悬架拉杆保持安全间隙。辐条背面到卡钳外轮廓之间应预留散热和装配余量，尤其在大尺寸制动盘配置下，需重点检查卡钳与辐条窗口的干涉。中心孔与轴头的配合、螺栓孔分布圆与轮毂轴承座的同轴度，也直接影响车轮定位和高速旋转稳定性。

　　在三维建模过程中，可先以旋转方式建立轮辋筒体和胎圈座基础轮廓，再通过草图绘制五辐放射形态，利用拉伸、放样或曲面加厚形成辐板，最后对交接区域进行圆角和拔模处理。造型阶段需关注曲面光顺性，结构阶段则应把壁厚、过渡半径、安装孔位和机加工面作为重点。该模型适合用于车轮结构教学、整车底盘数字样机装配、轮毂外观方案展示以及铸造工艺前期分析。
