45x45西格玛铝型材直线运动模组

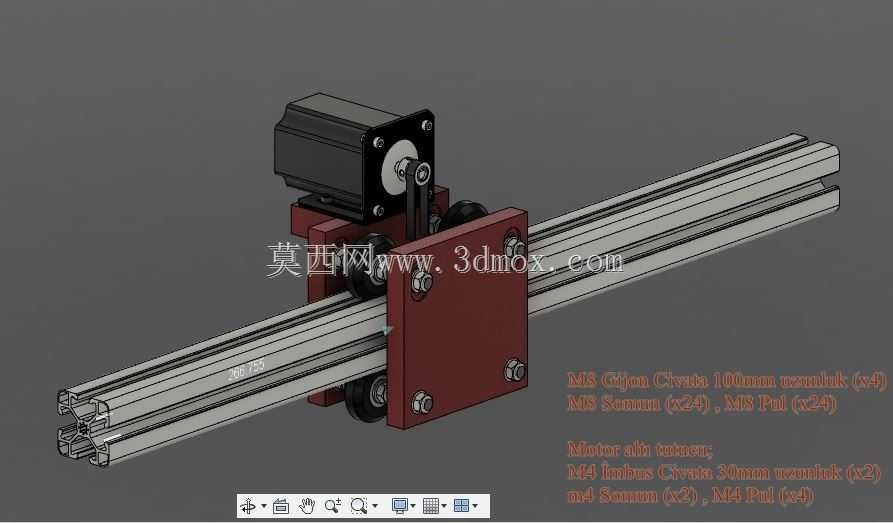

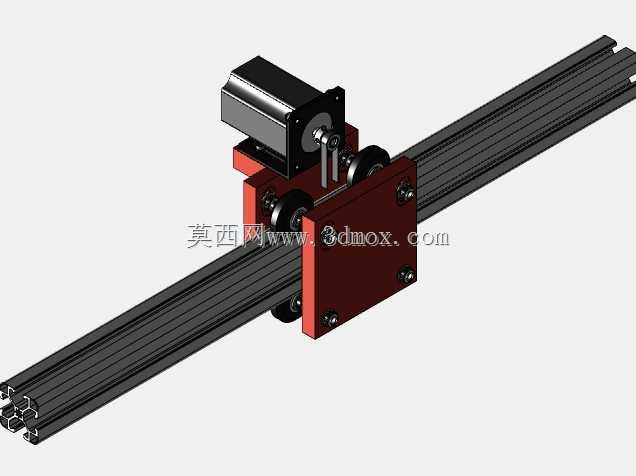

　　该结构围绕45×45规格西格玛铝型材搭建，属于轻载直线运动单元，常见于桌面数控设备、3D打印机、小型激光切割与雕刻平台、检测工位、教学实验台以及需要单轴往复移动的自动化辅助机构。其核心作用是把步进电机的旋转运动转换为滑座沿型材长度方向的直线位移，为执行件提供稳定、可重复定位的运动基准。

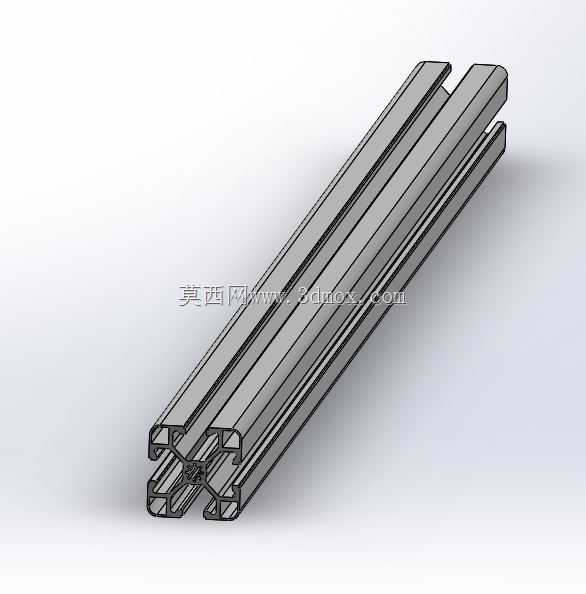

　　从实际布置看，型材本身同时承担主梁、导轨安装基准和传动件支撑载体三种角色。45×45西格玛型材截面具有连续槽道和较高的抗弯刚度，适合在跨度不大、负载较轻的场景中直接作为设备框架的一部分使用。滑座通过多组滚轮夹持在型材外侧棱边上，滚轮与型材滚动面形成约束，限制滑座在垂直和水平方向的偏移，同时保留沿长度方向的低阻力运动能力。这种方案不需要额外加工高精度直线导轨安装面，缩短了装配链条，也降低了小批量设备的制造成本。

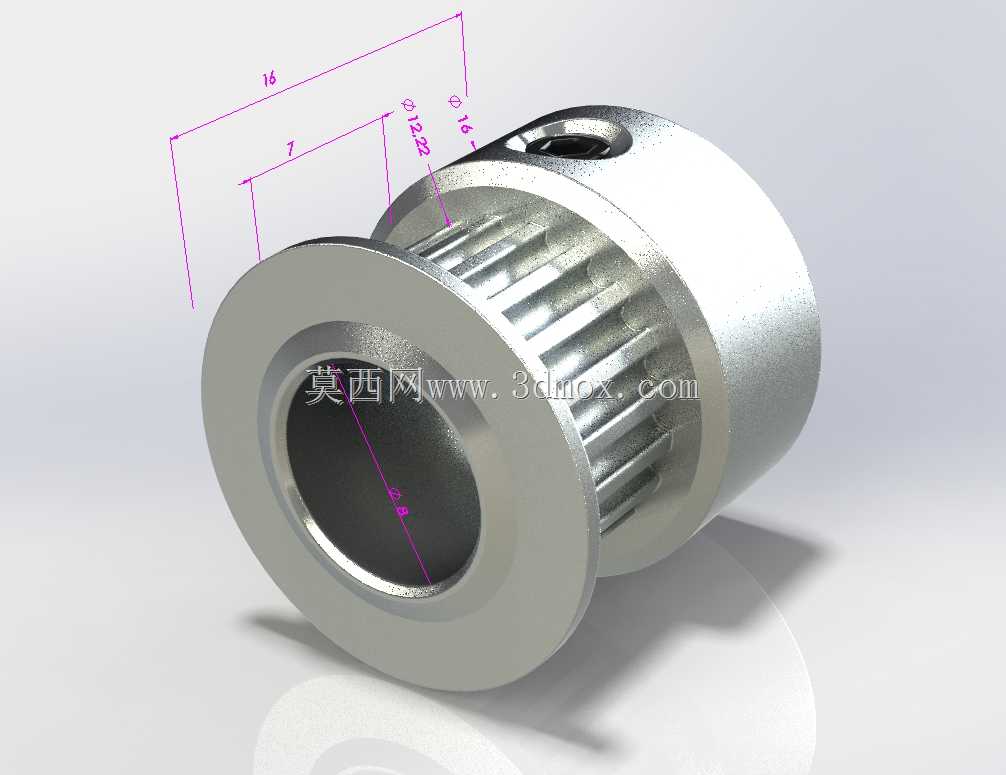

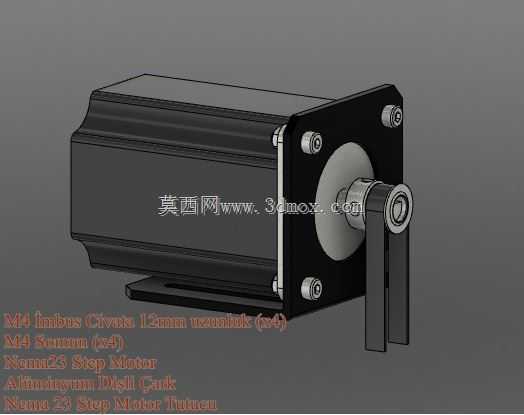

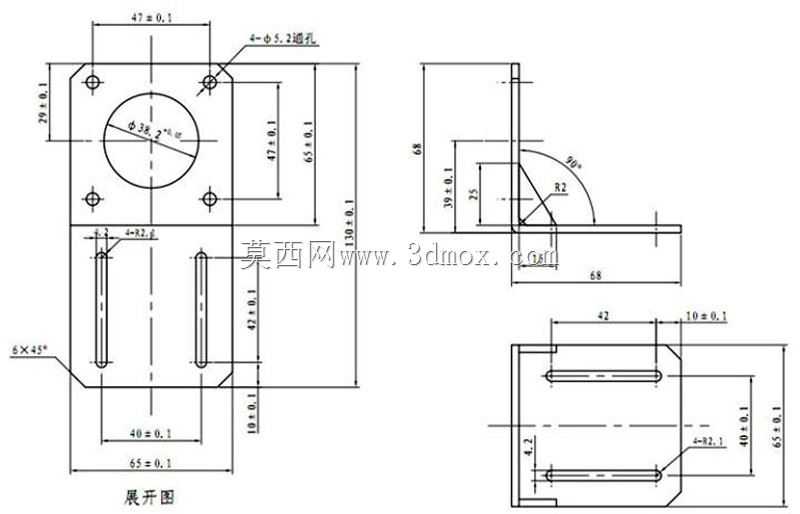

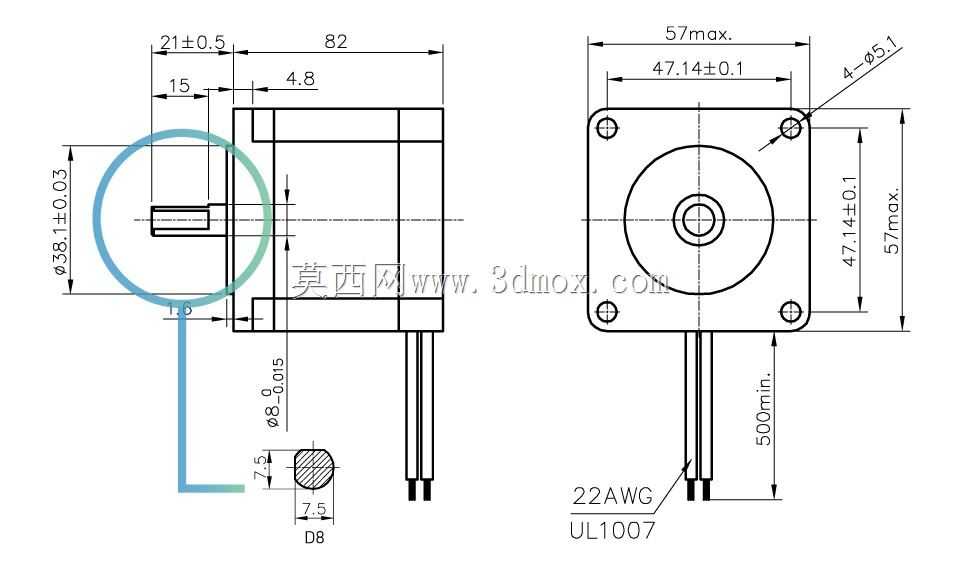

　　驱动部分采用步进电机与同步带传动组合。电机固定在滑座侧部支架上，带轮安装于电机输出轴，同步带沿铝型材长度方向张紧并与固定端连接。电机旋转时，带轮相对于同步带运动，从而带动整个滑座前进或后退。同步带传动具有噪声低、速度响应快、维护简单的特点，在桌面设备和轻载移送场景中较为适用。设计时需要重点控制带轮轴线与型材运动方向的关系，避免带轮偏斜造成皮带跑偏、边缘磨损或张力不均。

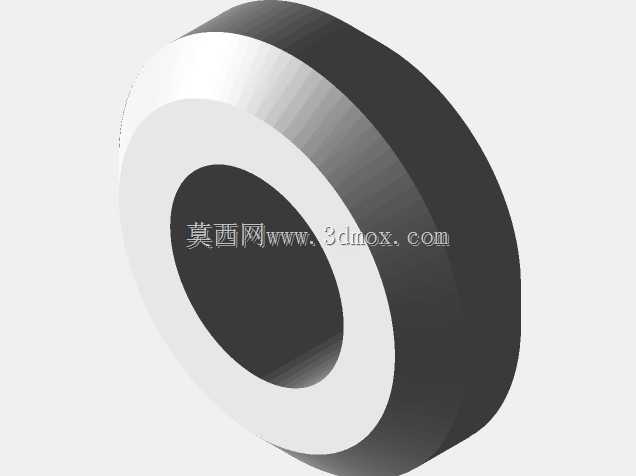

　　滑座板是机构的主要安装界面，采用板式结构连接滚轮、电机支架和外部执行件。板件上预留的紧固孔可用于安装喷头、激光头、检测传感器、夹具或其他末端工作部件。滚轮位置通常需要具备一定偏心调节或压紧调节能力，以便在装配时消除滑座与型材之间的间隙。预压过小会导致运动松旷、重复定位变差；预压过大则会增加滚动阻力，使电机负载升高并加速滚轮磨损。工程调试中应使滑座在全行程内推动顺畅，停机后无明显晃动，在悬伸负载作用下也不应出现卡滞。

　　外形边界主要由型材长度、滑座厚度、电机高度和带轮外伸尺寸决定。45×45型材宽度方向占用空间紧凑，适合嵌入框架内部；电机位于滑座一侧，会形成侧向高度包络，设备布局时需要预留电机和接线空间，避免运动到端部时与机架横梁、拖链或线缆发生干涉。滑座两端应设置机械限位或缓冲件，防止失控时冲出有效行程。若用于多轴设备，还需考虑同步带固定座在型材端部或槽内的安装方式，以及皮带张紧后对型材产生的附加拉力。

　　该类模组的设计思路不是追求重型切削条件下的极高刚性，而是在成本、重量、装配便利性和运动精度之间取得平衡。铝型材槽道便于螺母滑入和位置调整，滚轮导向便于现场维护，同步带传动便于快速改型。对于负载不大、行程中等、速度要求较高的自动化桌面设备，这种结构能够提供清晰的单轴运动解决方案。建模时需要完整表达型材截面、滚轮夹持关系、电机支架、带轮、同步带、滑座板及紧固件位置，尤其要检查运动包络、装配间隙和端部限位空间，从而保证后续出图、加工和整机集成时具有可实施性。
