六角头螺栓配套六角螺母紧固组件

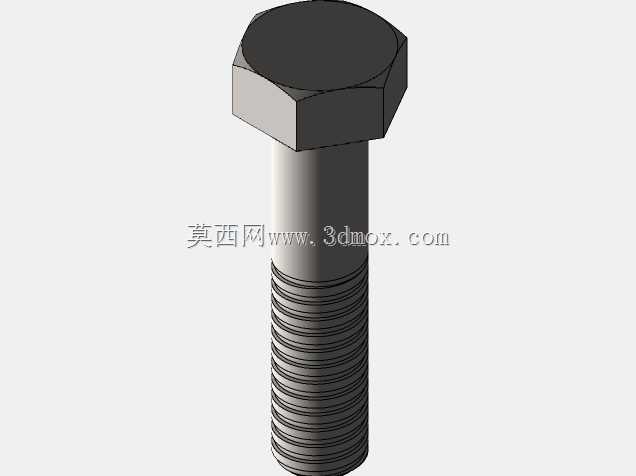

　　这套螺纹紧固副在整机装配里属于最基础却直接决定连接可靠性的零件，从车间的工装夹具、非标自动化机架，到户外工程机械的铰接护板、输送线侧边的导向支架，但凡需要可拆卸压紧的部位，都会用到这类外螺纹杆件配内螺纹锁紧件的组合。建模时先从受力逻辑倒推结构：螺杆光杆段承担主要的径向剪切与轴向预紧拉力，端部连续外螺纹段负责和螺母内牙啮合，六角头部的六个平面则给扳手提供稳定的施力接触面，避免拧紧过程中出现打滑、棱角崩裂的问题。实际选型时首先要核对安装边界：螺杆总长度需要覆盖被连接件的总叠厚，再留出螺母啮合所需的足够牙数，通常拧紧后螺纹末端要露出螺母2到3个牙距，既保证全牙啮合承载，也不会因为伸出过长干涉周边运动部件；六角头的对边尺寸、

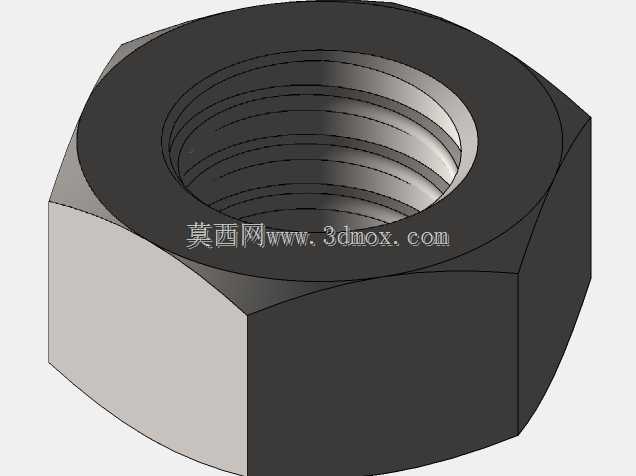

　　螺母的对边厚度都要和现场常用的开口扳手、套筒规格匹配，不然装配工位没有对应工具会直接拖慢产线节拍。螺纹段的建模没有做简化的光杆示意，而是还原了连续的梯形牙型轮廓，牙顶、牙底的过渡圆角都做了保留，这一点在做有限元受力分析时尤其重要——如果把螺纹简化成圆柱面，仿真得到的应力集中位置会完全偏离实际，真实工况下螺纹首圈啮合牙的受力占比能达到总载荷的三成以上，牙底圆角恰恰是抵消应力峰值、避免疲劳断裂的关键结构。配套的六角螺母厚度按照常规紧固等级设定，内螺纹和螺杆外螺纹采用同参数配合，拧紧后两者的端面完全贴合，六角的六个侧面和螺栓头部的侧面对齐，方便作业时从同侧或者对侧施加反向扭矩。在不同应用场景里这套组件的使用方式也有区别：固定钣金护罩时，

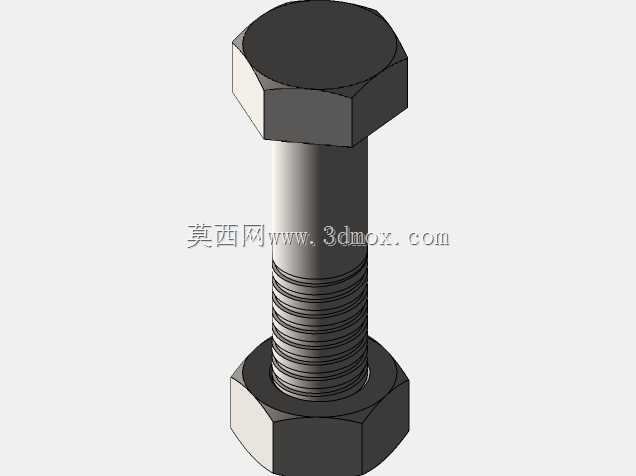

　　会在螺栓头和钣金之间加装平垫圈分散压紧力，振动较大的电机底座、振动筛侧板位置，还会搭配弹垫或者防松螺母抵消微动松动；如果是用于频繁拆装的工装定位面，就会适当降低预紧扭矩，避免反复拧动造成螺纹牙型磨损滑牙。建模过程中把螺栓和螺母的同轴装配关系直接配合到位，螺杆轴线和螺母端面保持垂直，没有出现歪斜错位，导入总装体时可以直接引用配合关系，不需要重新调整螺纹对位。外形上螺栓头部的六角棱角做了微小的倒角处理，既去除了锐边避免装配时划伤操作人员，也对应了实际紧固件生产时的冷镦成型工艺，螺母的两个端面也加工有小倒角，拧动时可以顺畅对准螺纹入口，不会因为端面毛刺卡滞在螺杆首牙位置。从维护角度看，这种标准螺纹副的互换性极强，

　　现场设备运行多年后如果出现螺纹锈蚀、牙型损伤，不需要测绘非标尺寸，直接按对应公称直径、长度更换同规格标准件即可，大幅降低备件储备的复杂度。在做整机三维布局时，还需要提前给螺栓头部、螺母周边留出扳手活动空间，预留出至少能让套筒完全套入、扳手旋转60度以上的操作间隙，不然零件加工完成后才发现紧固位置被相邻结构挡住，只能被迫改用开孔特殊工具，甚至要拆解周边部件才能完成锁紧，这也是很多新手结构设计时容易遗漏的安装边界细节。整套模型把螺纹啮合区、六角受力面、光杆承载段的结构都完整呈现，既可以直接用于紧固件选型校核，也能作为螺纹连接教学、装配干涉检查的基础参照，帮助设计人员在排布连接点位时提前预判装配路径、工具空间与受力承载需求，避免后期装配阶段出现干涉、操作空间不足、连接强度不够等各类实际问题。
