西门子3TF43交流接触器精细结构

　　在工业自动化控制柜、电机启停回路、照明配电盘以及各类OEM设备的电气系统中，交流接触器承担着主回路频繁通断的核心任务。3TF43这一规格属于西门子经典3TF系列中的中间容量段，额定工作电流覆盖数十安培区间，常用于三相异步电动机的直接起动、正反转切换、星三角减压起动以及电热负载、电容器组的投切控制。现场调试时，工程师首先关注的是它在柜内DIN导轨或螺钉安装板上的占位边界：本体呈长方体阶梯造型，上部为电磁驱动与辅助触点区域，下部为主触头接线腔，整体宽度按模数化排布，多台并列时需预留散热间隙与接线弯线空间，深度方向要保证柜门关闭后压线端子不与线槽干涉。

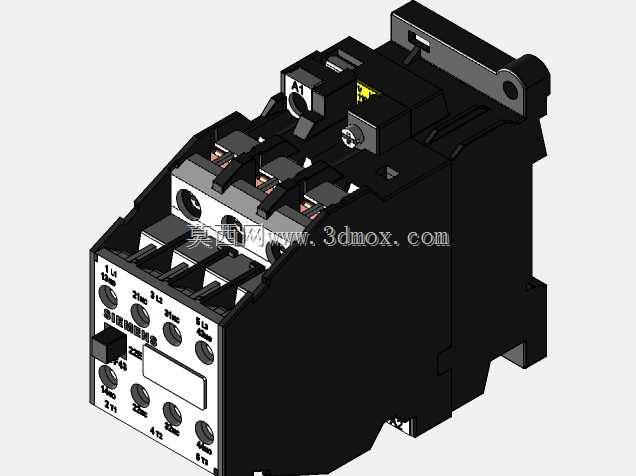

　　从三维结构上看，模型完整还原了产品的黑色热固性塑料外壳、银灰色主触头端子排、顶部辅助触点模块以及侧面卡扣特征。前端面分上下两层布置主回路接线端子，标号1L1、3L2、5L3与2T1、4T2、6T3清晰对应三相进出线，端子采用带压线框的螺钉结构，可容纳铜导线或铜鼻子，拧紧后通过弹簧垫圈防松。线圈端子A1、A2通常布置在本体正面或顶部，便于控制回路走线；辅助触点模块叠加在主机体上方，提供常开常闭信号反馈，用于联锁、自锁与PLC数字量输入。

　　设计思路上，这类接触器遵循直动式电磁机构布局：内部E型铁芯与线圈置于后半腔，通电后动铁芯吸合，带动绝缘支架上的动触桥沿导轨方向直线运动，使三对主触头同步闭合。灭弧室位于主触头周围，利用栅片切割电弧并快速冷却，分断电机感性负载时能有效抑制电弧外喷。外壳上的散热筋、分断指示标记与测试按钮都在模型中有所体现——手动测试按钮允许在不通电状态下机械验证触头动作，便于柜内接线核对。

　　安装边界方面，底部同时支持螺钉孔固定与标准35mm卡轨安装，背部卡扣带防松脱斜面，维护时用一字螺丝刀撬动即可拆卸。外形高度需计入顶部附加辅助触点的叠加尺寸，柜内布局时上层要留出压线弧度，左右两侧与相邻断路器、热继电器的母排连接位要对齐。实际选型中，3TF43常与同款热过载继电器插接配套，组成电动机保护起动器，二者接口尺寸在模型上的卡扣与接线孔位均有对应，方便工程师在布局阶段校验干涉。

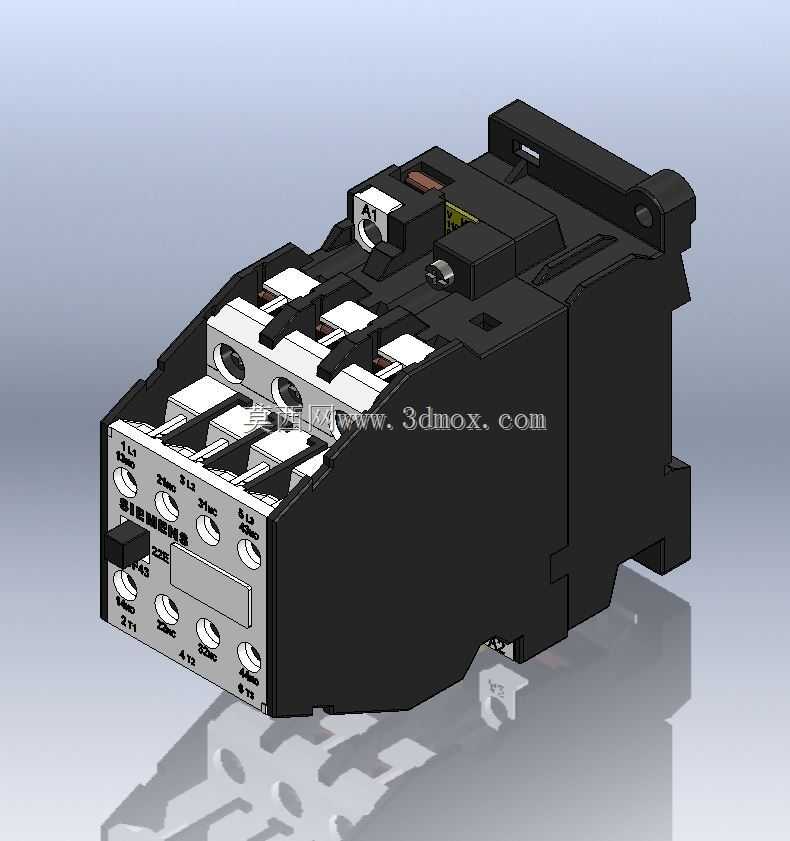

　　建模细节上，触头端子的金属压线片、螺钉槽、标识字符、外壳分型线以及顶部铭牌凹槽都做了分色处理，渲染时黑色塑壳的哑光质感与端子金属件形成对比，便于在装配体中识别。动触头支架的运动方向、铁芯叠片轮廓、反力弹簧位置虽为内部结构，但外形预留的观察窗与散热槽暗示了内部布局。对于电气成套设计人员，该三维模型可直接置入控制柜装配，核对母排走向、线槽距离、操作面开门干涉；对于结构工程师，则可据此设计安装支架、联锁机械机构与防护外罩。

　　现场使用中，该类接触器要承受电机起动时的数倍额定电流冲击，因此主触头选用耐电弧银基合金，支持数十万次机械寿命与上百万次电气操作。线圈电压按控制回路可选交流24V、220V、380V等规格，模型顶部线圈接线区的标识位对应不同电压铭牌。多台接触器组成正反转回路时，需通过机械联锁附件防止同时吸合，3TF系列侧面预留的联锁安装槽在本体侧壁特征上可见，三维布局时可直接加装联锁模块并校验行程。

　　整体而言，这套模型不仅呈现了外观曲面，更把端子排布、安装接口、模块叠加关系等工程要素表达清楚，适合用于电气柜数字化样机、教学演示以及维护培训场景，帮助设计者在投产前完成空间校核与走线规划。
