倍福C6030工业控制计算机结构

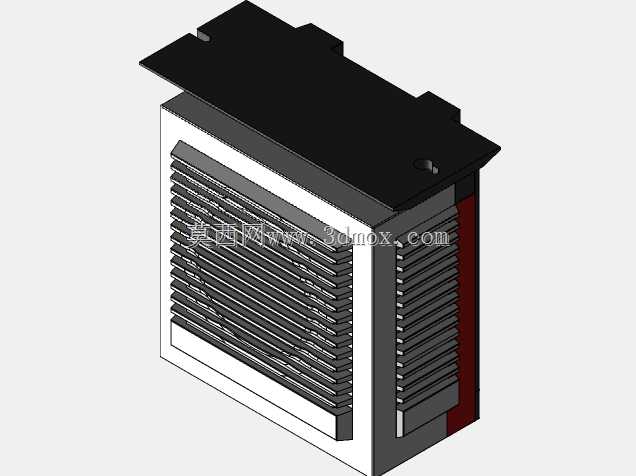

　　这套三维结构对应紧凑型工业控制计算机，常用于设备控制柜内部，承担PLC逻辑运算、运动控制、数据采集、人机界面后台以及工业通讯网关等任务。整机采用近似长方体的封闭壳体形式，顶部设置带安装孔的固定耳板，可直接贴合控制柜安装板或设备机架进行螺钉固定；侧面密集散热鳍片沿壳体纵向布置，使内部CPU、芯片组、存储模块和电源转换器件产生的热量能够通过金属壳体快速传导到外部，在无风扇或低风量柜内环境中保持稳定工作。从结构建模角度看，模型重点还原了设备的外部装配边界：顶部盖板、两侧散热筋、端部接口区域、安装凸缘以及壳体分层关系均有体现，适合在电气柜布置、自动化产线三维布局、设备虚拟装配和维护空间校核中使用。

　　在实际工程场景中，这类工业PC并不作为独立台式计算机使用，而是嵌入包装机械、机床辅机、物流分拣线、半导体设备、食品饮料生产线或试验台架中。它通常安装在DIN导轨附近或控制柜侧板上，前方需要预留网线、USB、显示接口、电源端子及诊断模块的插拔空间，上方和侧方则要考虑散热气流通道。模型中的顶部安装板突出于主体，既形成定位面，也提供螺钉沉孔位置；设计人员在柜体布局时，可依据该外形确认安装孔距、与线槽的安全距离、与伺服驱动器的隔离距离，以及柜门关闭后是否存在干涉。

　　壳体两侧的鳍片不是装饰特征，而是热管理结构的重要组成。鳍片沿长边连续排列，增加了与柜内空气的接触面积；黑色上盖与浅色主体形成明显的装配分区，便于在三维环境中识别可拆卸盖板、固定件和主体框架。端部较窄的红色区域可用于提示接口侧或状态指示侧，在设备总装时帮助工程师判断走线方向。对于需要进行热仿真的项目，该外形可作为简化热源外壳使用：将主要发热区域限定在壳体内部，依据鳍片方向设定自然对流路径，再结合柜内风扇、空调或风道位置评估温升。

　　从产品设计思路上看，紧凑型工控机强调小体积、高集成度和工业环境适应性。内部主板通常以叠层或贴装方式布置，外部壳体同时承担防护、散热、电磁屏蔽和机械支撑作用。模型没有展开内部电路板，但外部比例关系已经能够反映这类设备的设计约束：宽度方向受柜内导轨和端子排间距限制，深度方向需容纳主板与接口，高度方向则要保证散热片面积和安装板强度。顶部凸缘向两侧延展，使安装受力不直接作用在薄型壳体上，而是通过盖板传递到更稳定的固定区域；这种结构在振动较大的自动化设备上尤为重要，可减少长期运行中螺钉松动和壳体变形的风险。

　　进行设备选型时，结构工程师最关心的是安装边界而非单纯的电气参数。该模型可用于核对控制柜开孔、线缆弯曲半径、维护拆卸方向以及相邻模块间距。若设备采用导轨与螺钉混合固定方式，顶部耳板需要与安装面保持平整接触，鳍片侧面不宜被线槽或电缆紧密贴靠，否则会削弱自然散热效果。若多台工控机并排布置，还应在鳍片方向保留气流通道，避免热空气从一台设备排出后直接进入另一台设备的散热区域。对于需要频繁更换存储介质或访问接口的场合，端部侧应朝向维护门或可操作空间；若只能深装在柜内，则应在三维布局阶段提前延长线缆并设置检修位。

　　在三维建模表达上，该作品适合作为自动化设备数字样机中的标准控制元件。外观细节保留了散热筋的连续阵列、盖板折边、安装孔和端部接口体块，能够在装配体中提供真实的空间占用；同时又没有过度引入细小电子元件，避免大型产线模型因特征数量过多而卡顿。使用时可将其作为固定件导入电气柜总成，配合PLC模块、伺服驱动器、开关电源、继电器、端子排和线槽完成干涉检查。若用于培训或方案展示，该模型也能直观说明工业PC与普通办公计算机在安装方式、散热结构和防护形态上的差异：它没有大面积裸露通风口，而是依靠金属壳体和鳍片实现热交换；它不依赖桌面摆放，而是通过刚性安装板融入设备；它的接口方向、维护空间和散热距离都必须在柜体设计阶段同步考虑。

　　整体来看，该结构件围绕工业现场的紧凑安装、持续运行和可维护性进行建模表达，外形边界清晰，功能特征明确，能够为控制柜三维布置、自动化设备方案设计、工业PC选型校核以及装配干涉分析提供直接参考。
