法兰连接式球形安全阀门三维设计

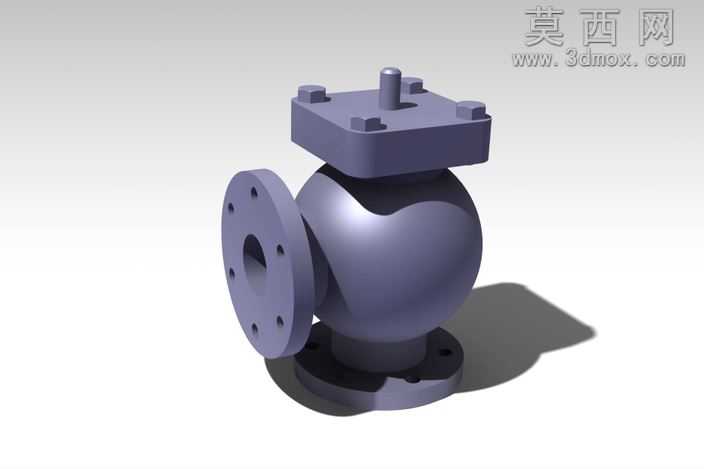

本作品为法兰连接式球形安全阀的三维数字化设计，整体建模过程严格遵循工业阀门的设计规范与实际生产尺寸要求，首先通过草图绘制确定阀体的球形腔体轮廓、两侧法兰的安装孔位分布以及顶部阀盖的连接结构基准，利用旋转凸台特征生成球形阀体的主体曲面，保证腔体内部流道的圆滑过渡，减少介质流通时的阻力损耗。建模过程中对法兰盘的密封面、螺栓孔位置、阀杆导向结构均做了精准的参数化约束，所有安装尺寸符合通用管路法兰的连接标准，确保模型可直接对接实际工程的装配场景。材质渲染阶段，为阀体整体赋予了哑光深灰金属材质，模拟工业铸钢阀门的表面质感，通过调整材质的粗糙度、金属度参数还原铸件表面的细微磨砂效果，同时为顶部阀盖的螺栓、阀杆端部添加了轻微的高光反射，区分不同加工面的工艺差异。场景布光采用了三点光源布局，主光源从侧上方投射，打出阀体的主体轮廓与球形曲面的明暗过渡，辅光源补亮暗部细节避免结构死黑，背光源勾勒阀体边缘轮廓，增强模型的立体感与层次感，地面添加了柔和的投影效果，让整体渲染效果更贴近工业产品展示的真实质感。结构设计上，该安全阀采用下进侧出的流通方式，底部法兰为介质入口，侧方法兰为泄压出口，顶部阀盖通过四角螺栓与阀体紧固，内部预留了阀瓣、弹簧等核心泄压元件的安装空间，阀杆从阀盖中心的导向孔伸出，用于后续装配压力调节结构。整体建模过程规避了不必要的特征冗余，所有倒角、圆角均按照实际铸件的工艺要求添加，既保证了模型的结构完整性，也兼顾了后续工程出图、装配仿真、有限元分析等二次开发的使用需求，模型的每一处结构都对应实际安全阀的功能需求，球形阀体的设计相比传统筒形阀体拥有更强的承压能力，能够适应更高压力的管路泄放场景。
