工业阀门用红色手轮结构三维设计

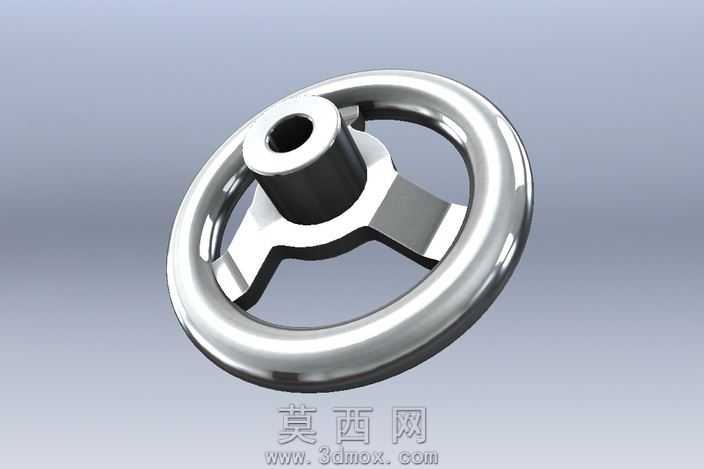

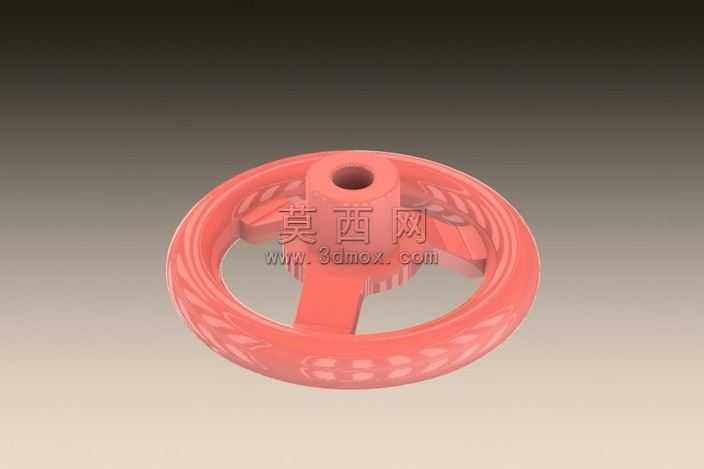

本作品为工业阀门配套操作手轮的三维建模设计，整体采用轮辐式结构布局，中心设置带通孔的轮毂结构用于和阀门阀杆完成装配连接，三根均匀分布的轮辐连接中心轮毂与外圈轮缘，保证受力传递的均匀性与操作时的结构强度。建模过程中先绘制中心轮毂的回转截面草图，通过回转特征生成带中心安装孔的轮毂基体，之后绘制单根轮辐的拉伸截面，沿径向拉伸生成轮辐实体后通过圆周阵列特征，以轮毂中心轴为阵列轴完成三根轮辐的均匀排布，保证各轮辐夹角为120度，受力分布对称均衡。外圈轮缘采用回转特征生成基础环体后，在外圈表面添加防滑纹理结构，通过阵列凹陷的纹理特征提升手动操作时的摩擦力，避免操作过程中出现打滑问题，同时纹理采用均匀排布的圆弧凹陷造型，兼顾握持手感与外观的规整性。材质设置上整体赋予哑光红色工程塑料材质，调整材质的粗糙度参数模拟工业塑料的哑光质感，添加轻微的环境反射效果提升模型的真实感，渲染时采用柔和的顶光与侧光组合，清晰呈现轮缘表面的防滑纹理细节与轮辐、轮毂的衔接过渡结构，各部件连接处做了小圆角过渡处理，避免应力集中问题同时提升零件的工艺合理性。整体结构设计充分考虑阀门手动操作的受力需求，轮辐的厚度与宽度经过参数校核，保证在额定操作力矩下不会发生结构变形，中心安装孔的尺寸匹配常规阀门阀杆的连接标准，可直接适配多数通用工业截止阀、闸阀的手动操作机构，模型的各特征参数均可编辑调整，可根据不同规格阀门的操作力矩需求修改轮缘直径、轮辐厚度等参数，快速生成对应规格的阀轮模型，用于阀门产品的装配验证、操作演示以及生产加工的图纸输出。
