双板多晶太阳能光伏支架安装组件

　　这套双板多晶太阳能光伏安装组件，面向小型离网发电、户用屋顶试点、教学演示台架以及工业辅助供电场景搭建，完整呈现了两块光伏板从面板承托、侧向固定到倾角支撑、底部落地的整套机械连接关系。现场应用中，这类结构常被布置在厂区屋面、监控杆旁、牧区独立供电点或实训车间内，用来把太阳辐射转化为直流电能，再接入控制器与储能单元；支架本身不参与电气转换，但它决定了板件朝向、维护空间、抗风夹持可靠性以及后期扩容时的拆装效率。

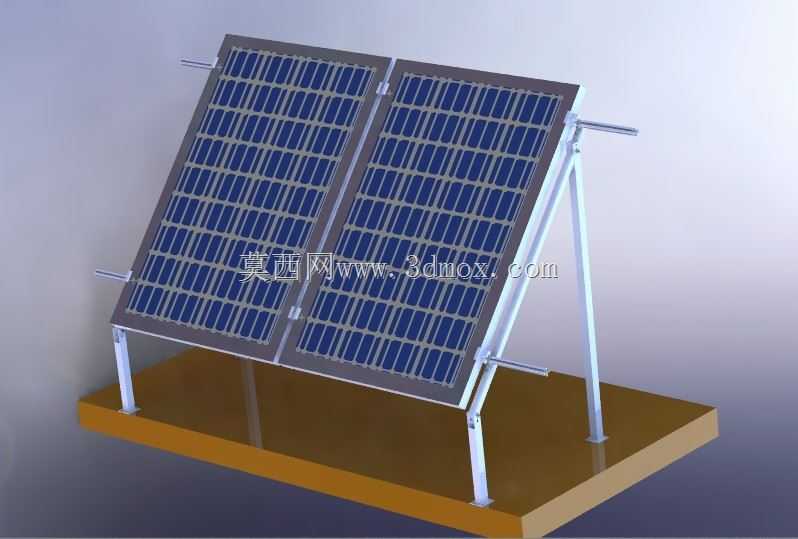

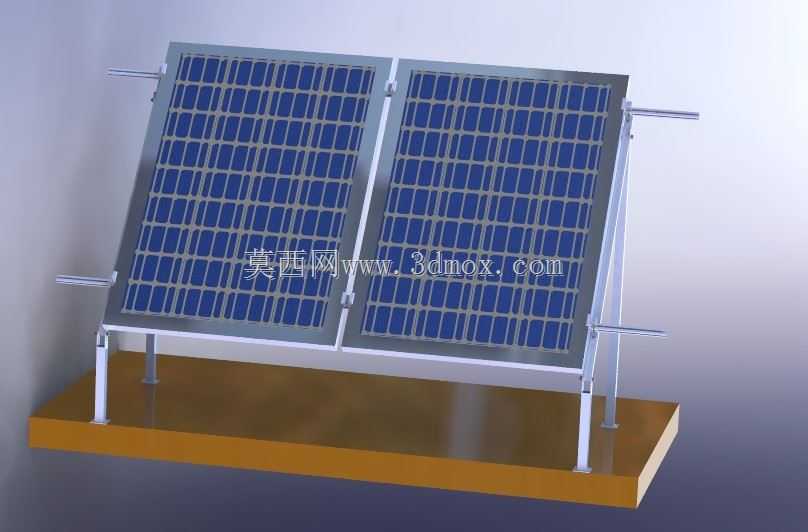

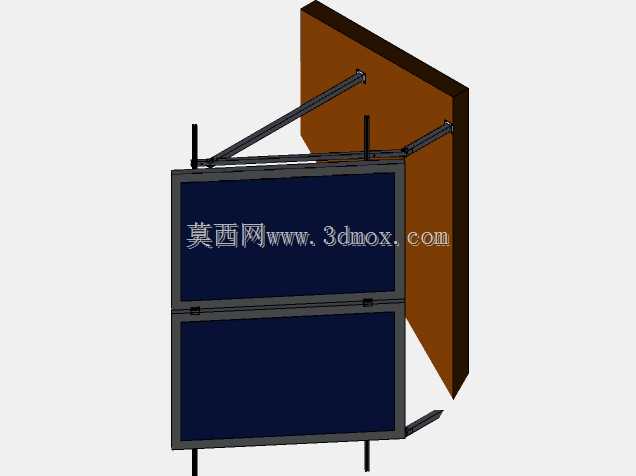

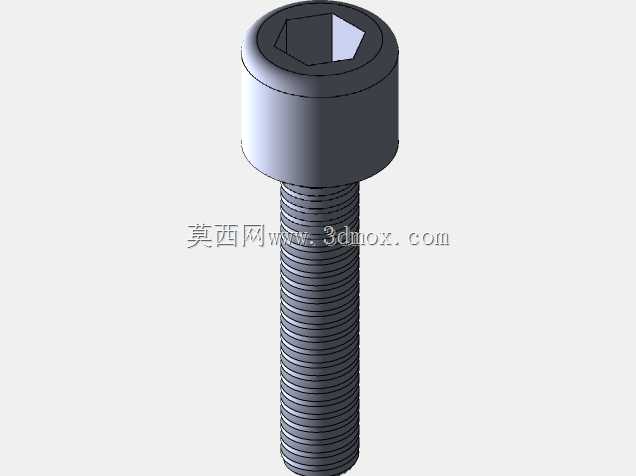

　　从结构组成看，组件包含两块多晶电池板、倾斜支撑腿、横向安装导轨、端部夹持件、中间压块、橡子式安装连接件以及底部承载平台。两块电池板并排布置，板与板之间保留均匀间隙，中间夹件跨接在相邻边框上，既约束两块板的相对位置，也避免边框因热胀冷缩产生硬挤压。端部夹件布置在整列板的外侧边缘，配合螺栓把铝合金边框压向导轨支承面；夹持位置避开电池片封装区域，压紧力作用在边框受力筋上，可减少玻璃面板局部受载开裂的风险。

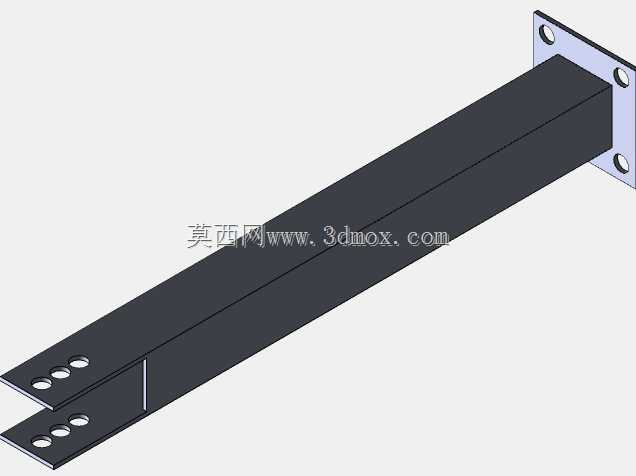

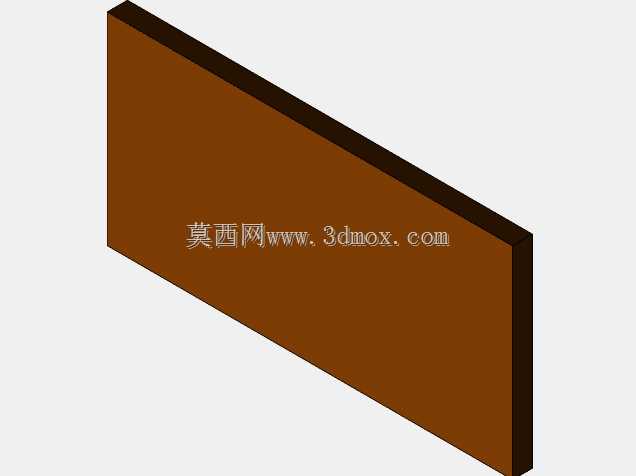

　　设计思路上，支架采用三角形受力体系。前侧支腿较短，后侧支腿较高，使光伏板形成固定倾角；斜向撑杆与竖向支腿、底部平台共同构成稳定框架，风载荷从板面传递到边框，再经夹件、导轨、支腿逐级传到基础。导轨沿板宽方向承担多点支承，夹件则把集中压紧力转化为边框沿线的约束，这种布置比单点固定更适合薄板类组件。底部平台作为简化落地基础，在模型中用于展示支腿落点和安装边界；实际工程中可替换为混凝土墩、屋面配重块、型钢底座或预埋螺栓基础。

　　外形与安装边界方面，双板横向铺开后，整体宽度约为两块组件宽度加上中间缝隙和侧边夹持余量，高度方向由倾斜支腿决定，板面最高点与最低点存在明显高差。设计时需要在板后预留检修空间，便于接线盒插拔、线缆绑扎和螺栓复紧；板前方向不应有遮挡物，以免形成阴影并降低发电效率。支腿底部连接孔位应与基础孔距对应，若在屋面使用，还要复核防水层保护、配重抗倾覆和当地风压雪压条件。

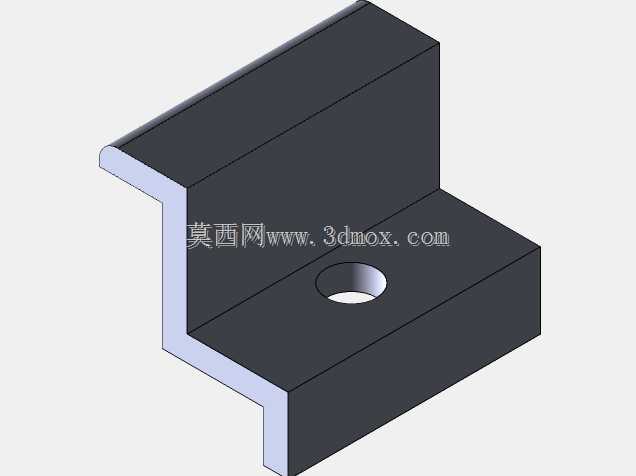

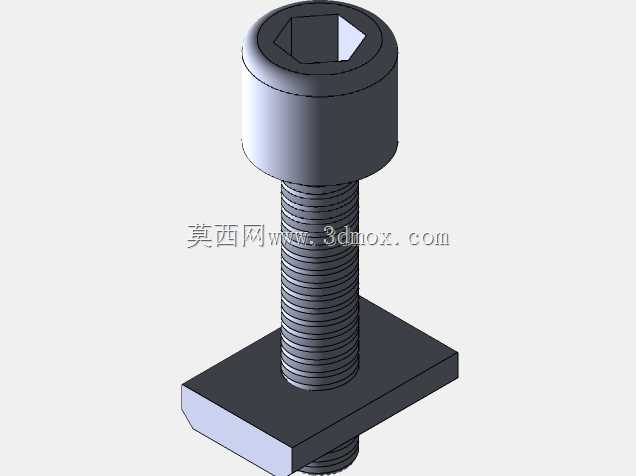

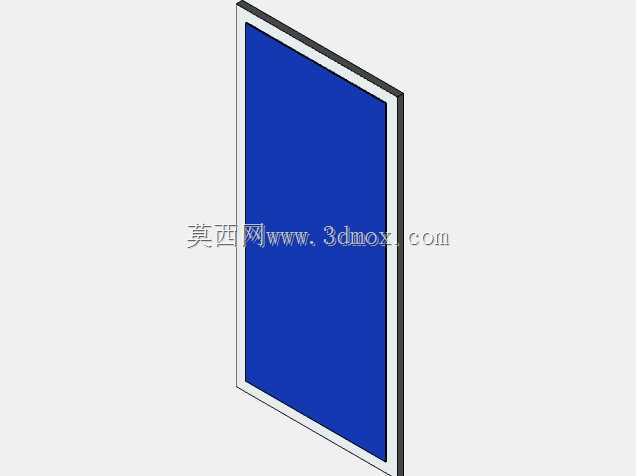

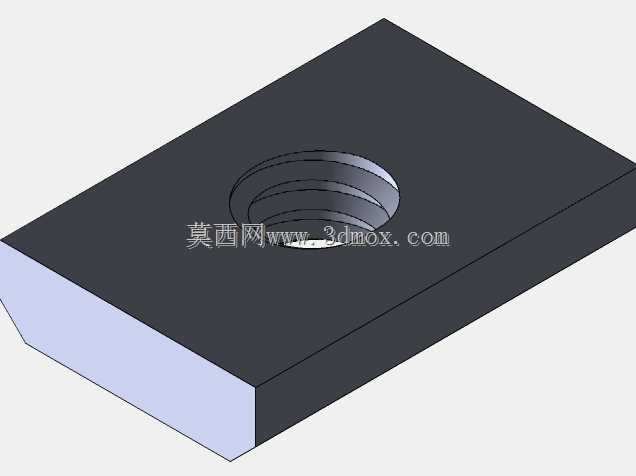

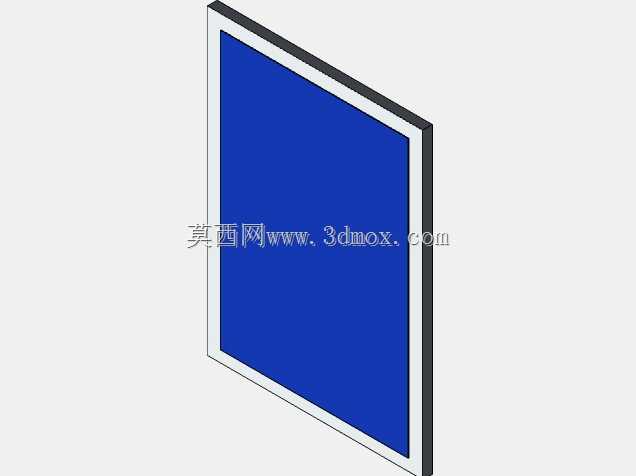

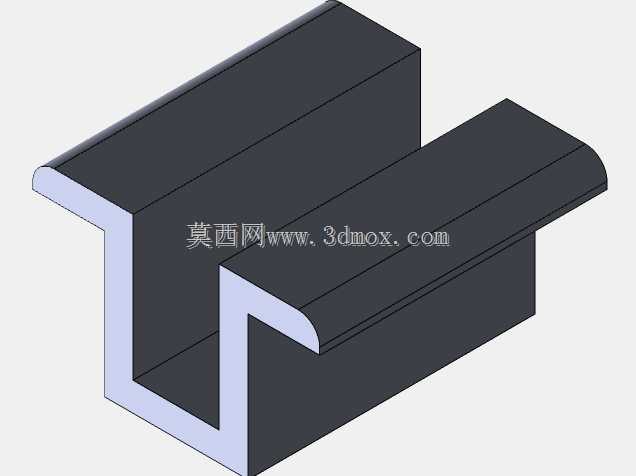

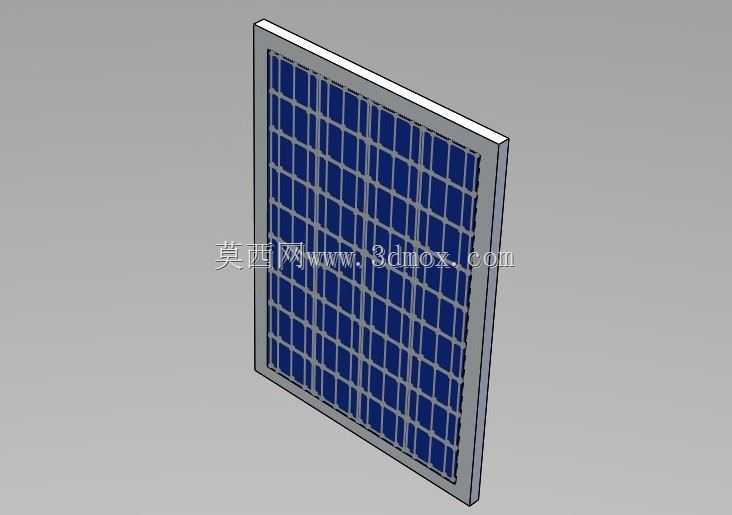

　　多晶电池板部分保留了深蓝色栅格片、铝合金边框和背板承托结构，能够直观看出电池串列排布与边框型材的关系。导轨截面适合嵌入螺栓头或专用滑块，夹件松开时可沿导轨调整位置，因此对不同板厚、不同边框宽度具有一定适配能力。端夹与中间夹的区别在于受力位置：端夹只压单侧边框，外侧需要限位；中间夹同时压住左右两块边框，螺栓居中锁紧后形成对称压紧。橡子安装件用于支腿、横梁和导轨之间的转接，能够吸收装配角度误差，降低现场对孔难度。

　　在建模和选型时，应重点检查夹件与边框高度是否匹配、导轨支承点是否落在边框加强区、支腿铰接处是否存在转动干涉。板面倾角不是单纯的几何参数，它会影响前后排阴影距离、支架腿长和基础弯矩；若用于固定地区，可结合纬度调整后支腿高度。螺栓连接区域需要留出扳手空间，特别是中间夹下方靠近导轨槽的位置，若结构过于紧凑，现场安装会出现工具无法垂直进入的问题。线缆可沿支架后侧或导轨槽边整理，避免悬空摆动，也不应紧贴板后高温区域。

　　整体来看，该组件把光伏板、压块、导轨、支腿和基础平台之间的装配逻辑表达得比较完整，适合用于光伏支架结构校核、夹具干涉检查、小型发电系统方案演示以及安装工序说明。工程人员可在此基础上继续细化材料规格、螺栓等级、防腐处理和基础载荷计算，使演示模型进一步转化为可加工、可施工的光伏支架方案。
