四缸直列活塞式教学演示发动机

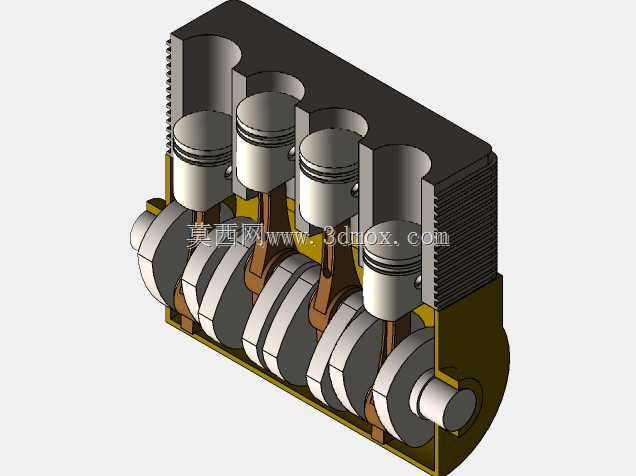

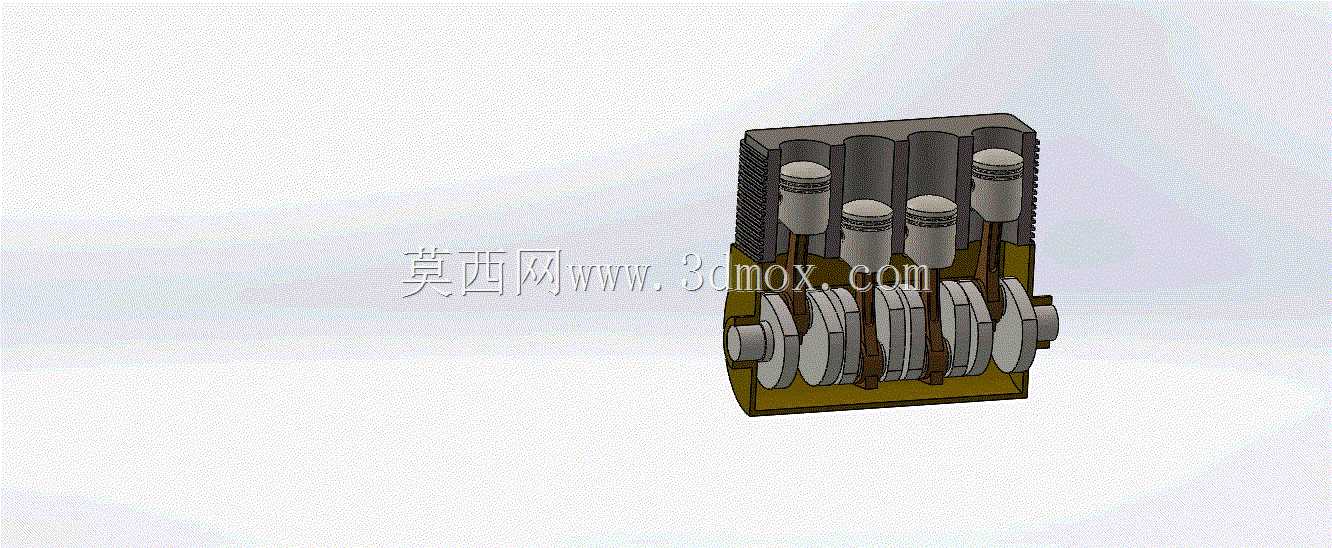

　　这套直列四缸活塞发动机结构主要面向机械原理认知、课堂演示和小型动力装置结构拆解场景使用。整机把气缸体、活塞、连杆、曲轴、飞轮端和缸体散热鳍片集中在同一套装配关系中，能够直观呈现往复直线运动与旋转运动之间的转换过程。实际使用时，可通过曲轴端部输入旋转运动，带动四个曲柄销按既定相位依次推动连杆和活塞在缸筒内上下运动；也可反向理解为活塞承受压力后经连杆驱动曲轴输出扭矩，这正是内燃机、空气马达、小型蒸汽动力装置中最核心的运动链。

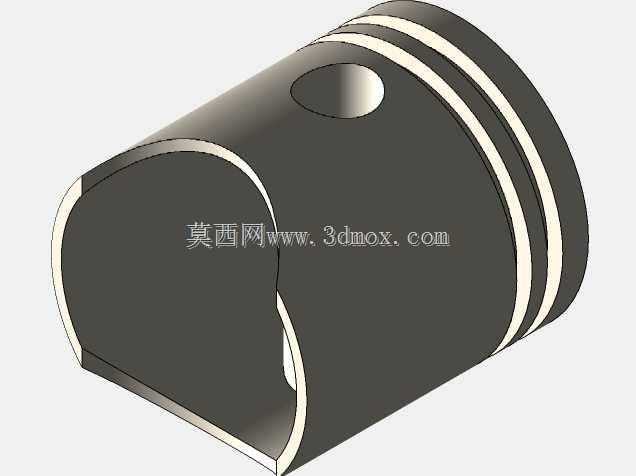

　　从结构布置看，四个气缸沿机体长度方向排成一列，缸孔轴线相互平行，曲轴轴线位于缸体下方并与气缸中心线保持固定偏置关系。该偏置量在设计中需要结合连杆长度、活塞行程和侧向力共同校核：偏置过小，活塞对缸壁的侧向敲击改善有限；偏置过大，则会增加连杆摆角和活塞裙部接触压力。模型中活塞采用圆筒加顶部封闭的形式，外周预留环带区域，用于表达活塞环的安装位置；活塞销孔横穿销座，销座与内腔加强筋相连，避免受燃气压力或演示载荷时出现局部应力集中。

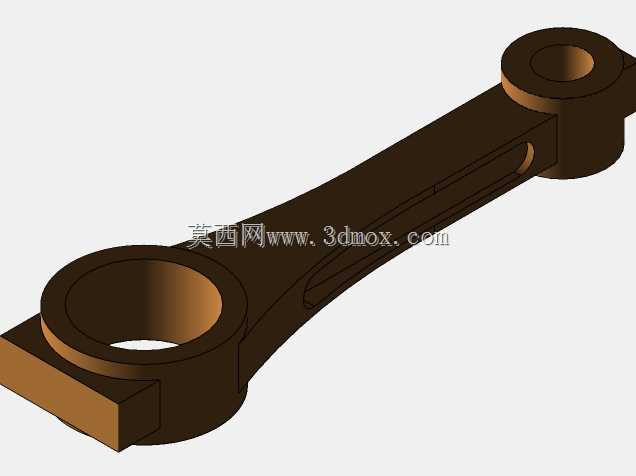

　　连杆部分采用大头剖分、小头铰接的典型形式。小头通过活塞销与活塞连接，大头环抱曲柄销，并随曲轴转动在一定角度内摆动。四缸机型的关键不只是单个连杆能否运动，而是四个曲柄销之间的相位分配是否协调。直列四缸通常采用一四缸同相位、二三缸同相位且两组相差半周的布置，使一阶往复惯性力得到较好平衡，曲轴运转时的振动节奏更均匀。建模时需要逐段检查曲柄销中心、主轴颈中心和连杆大孔中心的共面关系，任何一个曲柄厚度或轴向间距错误，都会在运动仿真中表现为连杆干涉、活塞偏磨或曲轴无法整周旋转。

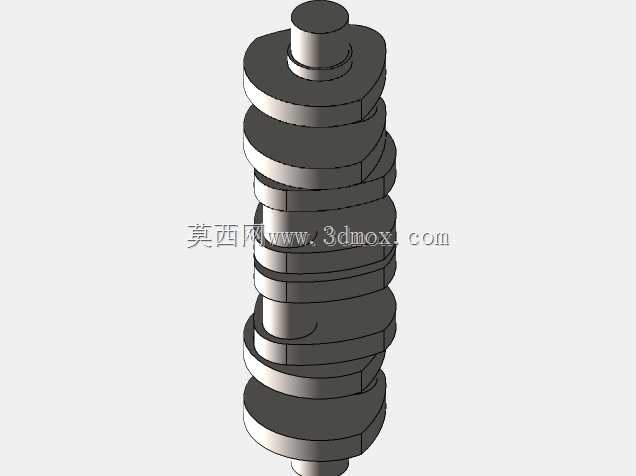

　　曲轴下方设置多段圆盘式配重，其作用不只是外观还原。配重块位于曲柄臂区域，通过与曲柄销反向布置，抵消活塞、连杆大头在高速回转时产生的不平衡质量。工程设计中，配重质量和回转半径需要按往复质量与旋转质量分别折算，过重会增加轴承负荷，过轻则平衡效果不足。对于教学用途，圆盘配重还能让观察者清楚看到曲轴相位变化：当某一组活塞处于上止点附近时，相邻气缸的活塞位于不同行程位置，曲轴端面的配重方向也随之变化。

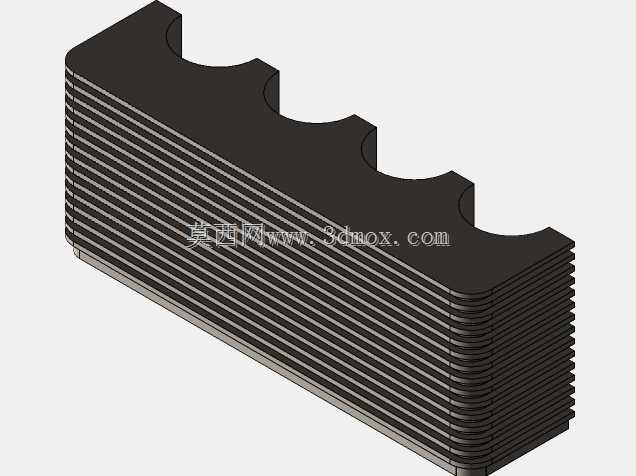

　　缸体上部采用带散热鳍片的外壁结构，鳍片沿气缸高度方向密集排列，增大空气接触面积。虽然演示模型不一定承受真实燃烧温度，但这种外形保留了风冷发动机的热管理特征，适合讲解散热面积、气流方向和缸体温度分布之间的关系。机体下部采用承托式曲轴箱结构，侧壁包围曲轴和连杆运动轨迹，底部与侧部形成安装边界。曲轴输出端从箱体一侧伸出，轴颈与箱体孔之间需要保留轴承或轴套位置；若后续制作实物，可在该端连接手摇柄、小电机带轮或联轴器，用于驱动整套机构运转。

　　安装边界方面，整机长度主要由四组缸心距、曲轴端部伸出长度和两端箱体壁厚决定；宽度方向受连杆最大摆动半径、曲轴配重外圆和缸体侧壁限制；高度方向则由活塞上止点到曲轴轴线的距离、曲轴下配重半径以及箱体底脚高度共同确定。布置时不能只按静止外形留空间，还要按运动包络校核：连杆大头在曲轴旋转时会扫过曲柄箱内侧，活塞在下止点时不得与曲轴平衡重相撞，缸盖或顶部演示盖板与活塞上止点之间必须保留压缩余隙。底脚区域应预留紧固孔位置，孔距需避开曲轴腔和连杆扫掠区，防止螺栓伸入内部造成运动干涉。

　　在功能表达上，该结构并不追求真实发动机的配气、喷油和点火细节，而是突出动力传递路径。观察者可以沿“活塞—活塞销—连杆—曲柄销—曲轴—输出轴”的顺序理解载荷传递，也可以从曲轴输入端反向查看各气缸动作顺序。对于职业院校、工程训练中心和科普展示装置，这种简化结构便于拆装讲解；对于小型玩具或电动演示台，可在曲轴端接入低速动力源，使四组活塞连续往复运动，配合透明侧板或局部剖视后，内部运动关系更加清晰。

　　建模过程中，气缸中心距、行程、连杆长度、曲柄半径和箱体壁厚需要形成统一参数。曲柄半径决定活塞行程，连杆长度影响摆角和侧向力，缸孔内径决定活塞外径与环带间隙，轴向宽度则关系到曲轴各拐的排列。装配时应先固定曲轴主轴颈轴线，再按相位建立四个曲柄销，随后装入连杆和活塞，最后用缸体约束活塞的直线运动方向。运动检查重点包括活塞是否始终沿缸孔轴线平移、连杆小头与活塞销是否同轴、曲轴配重是否与箱壁保持间隙、相邻曲柄在回转中是否互相触碰。经过这些约束和校核后，整套模型既能作为机械原理教学载体，也可作为小型动力玩具、展示样机和曲柄连杆机构设计练习的基础结构。
