72芯单晶大功率太阳能光伏板结构

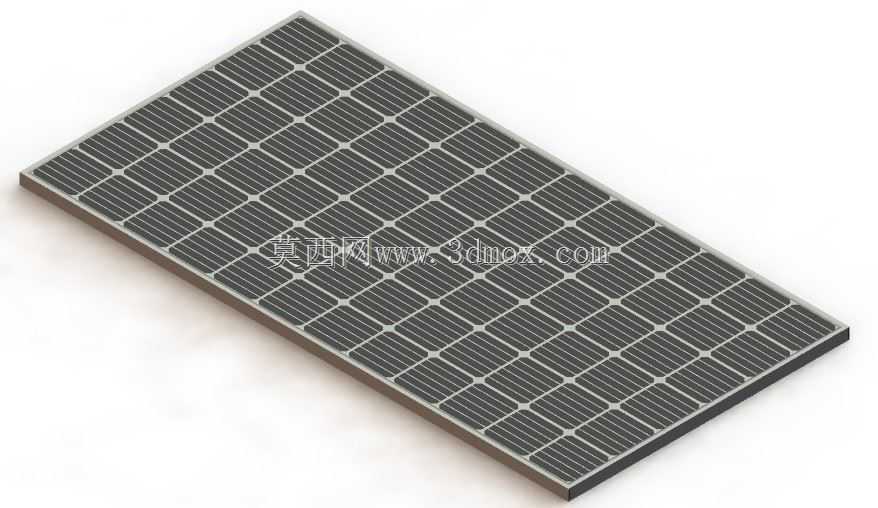

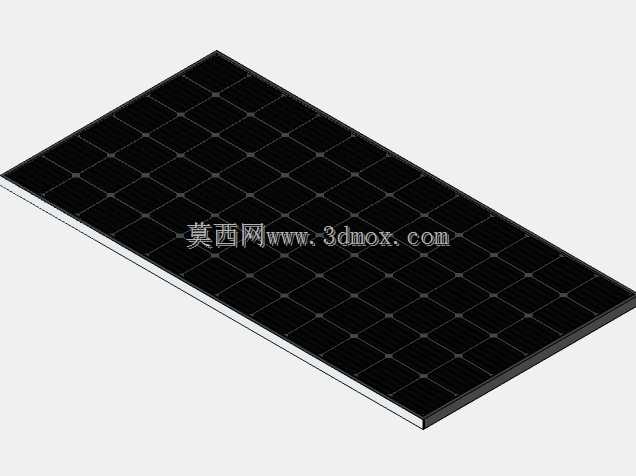

　　该三维结构围绕大功率单晶光伏组件展开，主体为矩形层压面板，正面按规则矩阵排布72片单晶电池片，电池片之间通过细栅线与汇流条形成串联导电通路，表面覆盖钢化透光玻璃，边缘采用铝合金边框封装，整体呈现平板式光伏发电单元的典型形态。建模时重点还原了电池片阵列间距、边框倒角、背板层次以及接线安装区域，使组件在外观比例、表面纹理和装配关系上接近实际产品。

　　从应用场景看，这类385W至400W级组件常用于分布式屋顶电站、地面集中式光伏阵列、工商业棚顶、离网供电系统以及配套储能的新能源项目。单块组件既可以独立为小型负载提供直流电源，也能够多块串并联组成光伏方阵，经逆变器转换后并入电网或接入储能电池。对于山地、渔光互补、农光互补等项目，标准化板面有利于支架排布、检修通道预留和线缆走向规划。

　　结构设计的核心不只是把电池片铺满面板，而是要在受光面积、机械强度、散热路径和安装兼容性之间取得平衡。72片电池采用多行多列布置，能够在常规组件尺寸内获得较高开路电压与输出功率；单片电池之间保留均匀间隙，可降低局部阴影、裂片或焊接应力对整片组件的影响。正面玻璃需要兼顾透光率、抗冲击和耐候性，背板则承担绝缘、防潮和阻水作用，中间EVA胶膜在层压后将玻璃、电池片和背板粘合为整体。铝边框围绕四边设置，既提高搬运和压载时的抗弯能力，也为压块、螺栓和支架夹持提供可靠边界。

　　在安装边界方面，平板组件通常以长边或短边固定在光伏支架上，边框背面预留与压块接触的承力面。建模时应关注边框外轮廓、玻璃可视区、电池片有效受光区、背板接线盒位置以及安装孔或夹持区域之间的关系。阵列布置时，组件之间需要留出热膨胀、排水、清洁和维护空间；倾斜安装角度会影响风载荷、雪载荷和自重弯矩，因此支架梁、檩条和压块位置不能只按视觉排列确定。若用于屋顶项目，还需结合屋面承载、防水固定点和朝向间距校核；若用于地面电站，则要考虑桩基础高度、组件最低点离地距离以及植被遮挡。

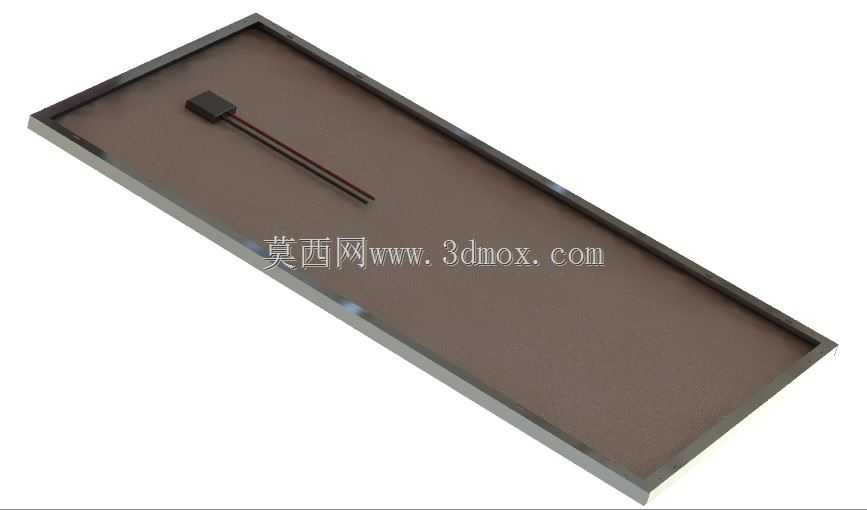

　　功能特性上，单晶电池片具有转换效率高、弱光响应较好、板面功率密度较高的特点，适合在有限安装面积内追求更高发电量的场合。组件长期暴露在户外，需承受温差循环、紫外线、风压、积雪、冰雹和湿热环境，因此层压封装、边框密封和接线盒防护都是结构设计中的关键部分。接线盒通常位于背板侧，内部容纳旁路二极管，当局部阴影造成某一电池串受限时，可通过旁路减少热斑风险；线缆和连接器则需要与相邻组件串接路径相匹配，避免过度弯折或拉扯。

　　从三维建模角度看，面板不能简单作为单一薄板处理。较完整的结构应区分玻璃层、电池片层、胶膜层、背板、铝边框、密封胶缝、接线盒和安装接口。电池片表面的栅线可通过纹理或细密特征表达，边框角部连接、型腔壁厚和安装边尺寸应保持一致，背板元件位置需避让支架压块。若后续要进入支架设计或电站布置，可将组件作为带基准面的标准件使用，以背面安装面、边框中心线和接线盒出线方向作为装配参考，从而提高串阵列布局、干涉检查和维护空间校核的效率。

　　整体而言，该模型适合用于光伏组件外观方案展示、支架匹配设计、教学演示以及新能源设备布局校核。它呈现的不仅是一块发电面板，更是一个包含受光、导电、封装、承载和安装接口的完整机电结构，能够帮助设计人员在项目前期理解组件尺寸边界、阵列组合方式以及现场安装中的工程约束。
