微型涡喷喷气动力装置结构设计

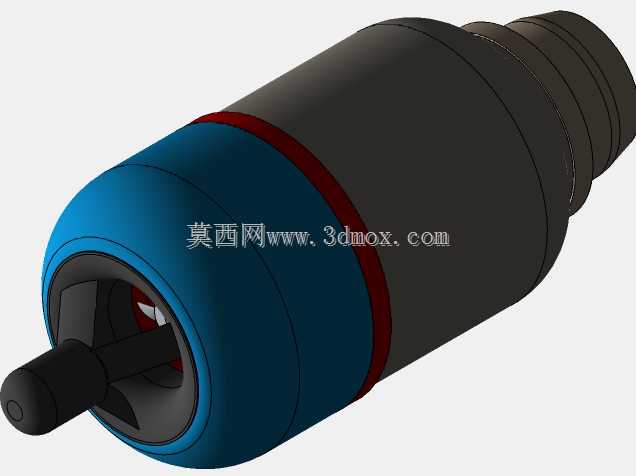

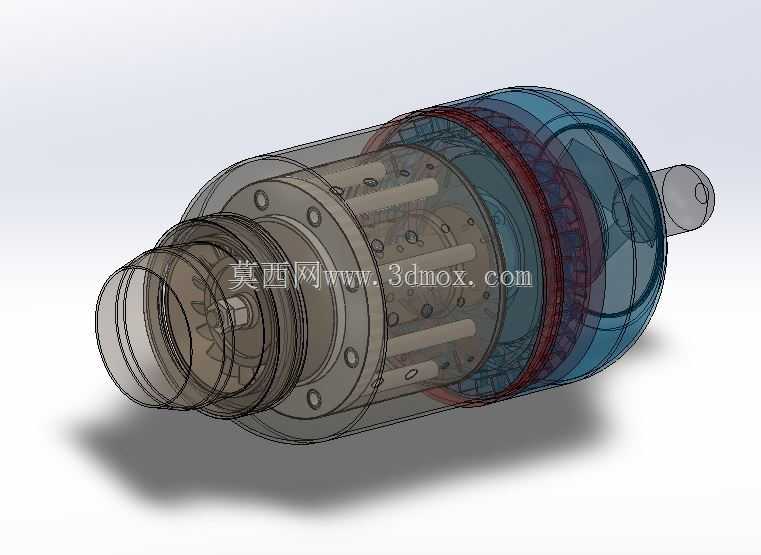

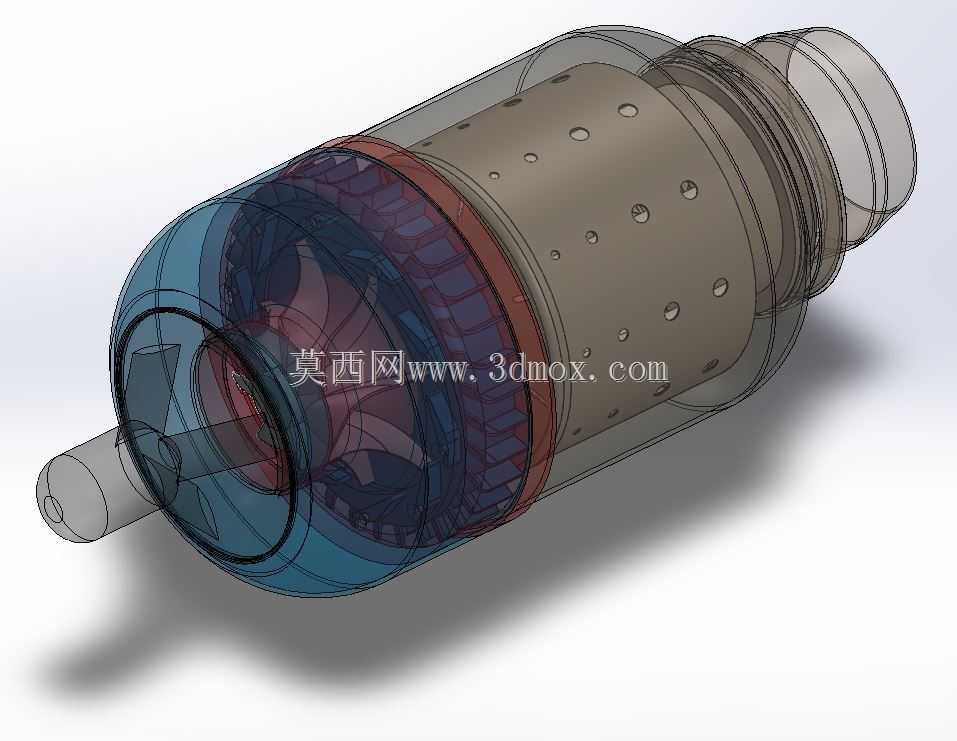

　　这套微型喷气动力装置的三维结构，面向小型航空推进与实验教学场景展开，整体采用筒式同轴布局，将进气压缩、燃烧做功、排气喷流的核心流程压缩在有限圆柱空间内，前端为外露进气锥与进气涵道，中段依次布置压气机段、燃烧室段，尾段收敛形成排气喷口，外部辅以环形定位箍完成各段壳体的同轴装配，所有回转体部件轴线完全重合，从根源上降低高速运转时的偏心振动风险。

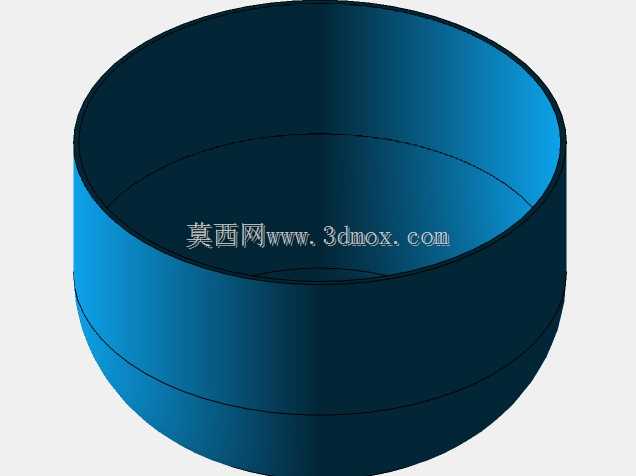

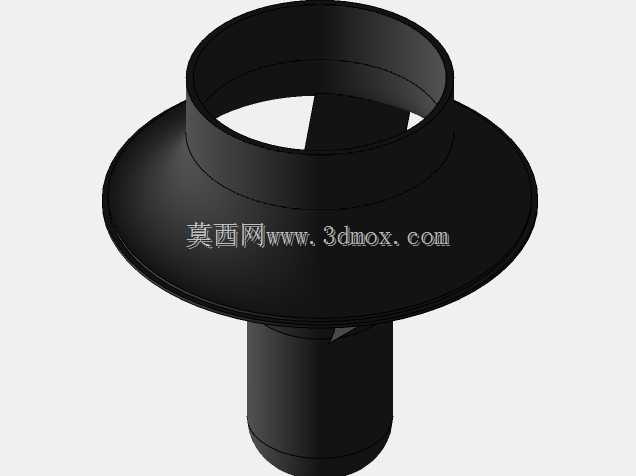

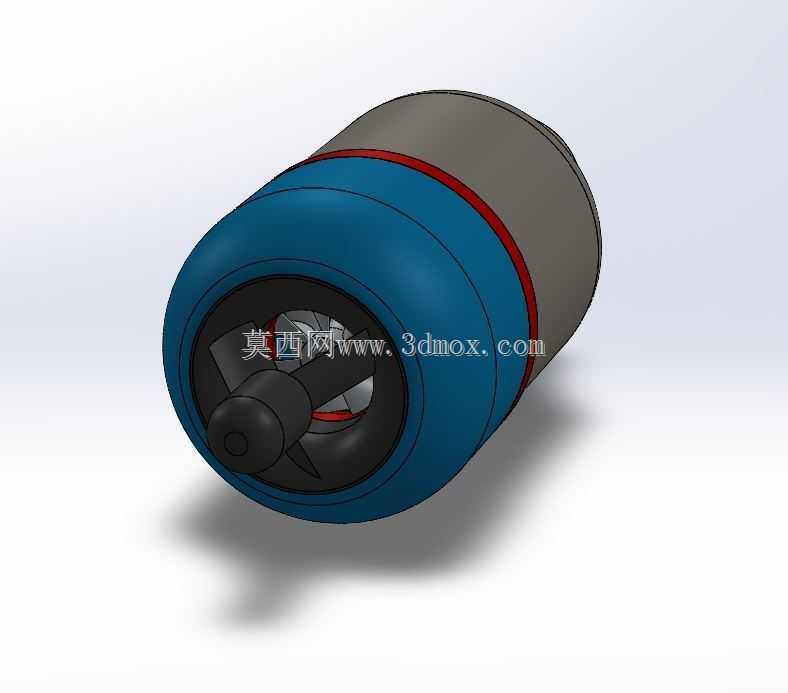

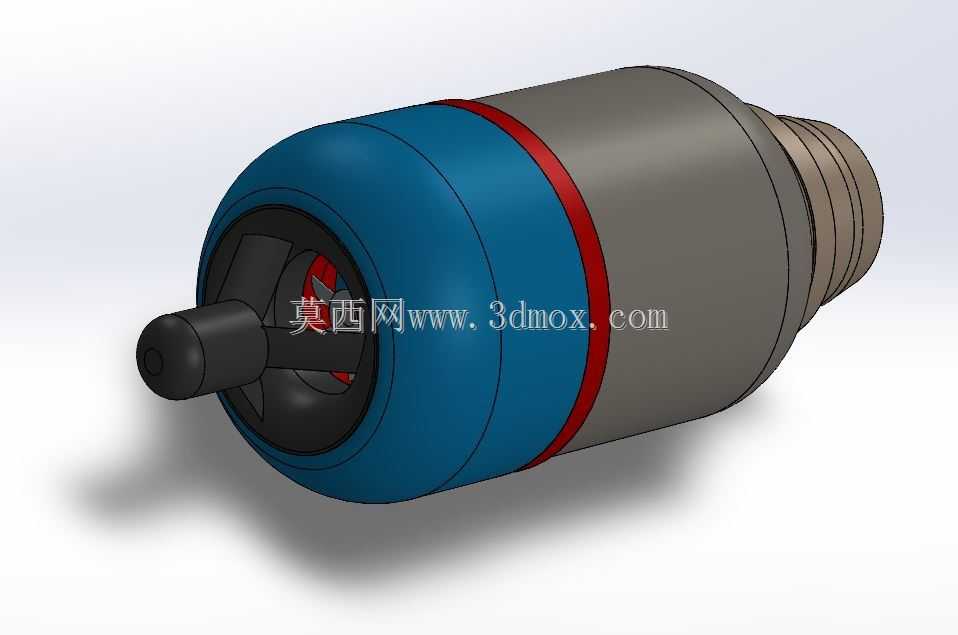

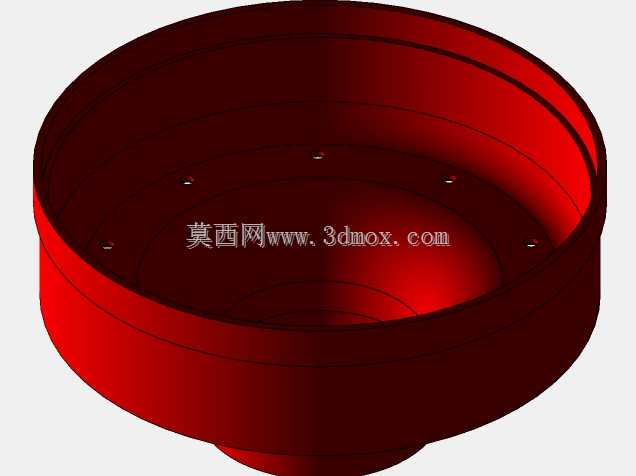

　　从实际用途来看，这类小推力涡喷单元常作为小型航模、靶机、微型验证飞行器的主动力源，也可在高校航空发动机原理实训、小型推进系统台架试验中作为演示载体，直观呈现喷气发动机“进气-增压-燃烧-高速排气”的完整工作循环。前端黑色进气锥采用流线型钝头设计，既可以引导来流平顺进入压气机叶轮，避免进气道入口出现气流分离，也能在地面搬运、台架调试时遮挡内部高速叶轮，降低异物被直接吸入涵道的概率；蓝色压气机壳体段预留了环形密封槽，配套红色环形定位箍实现压气机壳与中段燃烧室壳的径向定位与轴向锁止，装配时无需复杂工装即可保证两段壳体的同轴度，拆检维护时松开环箍即可分段抽出内部转子组件。

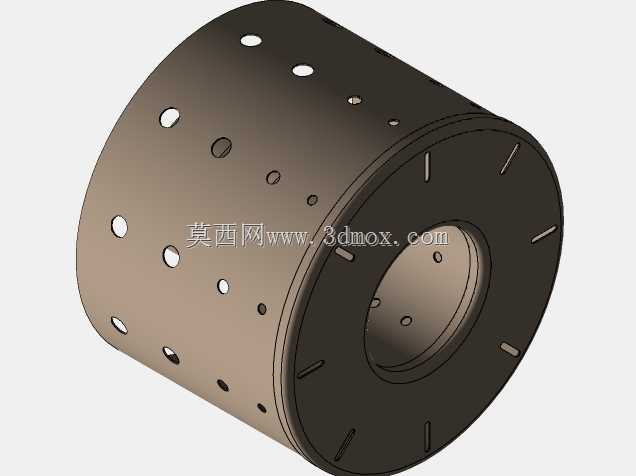

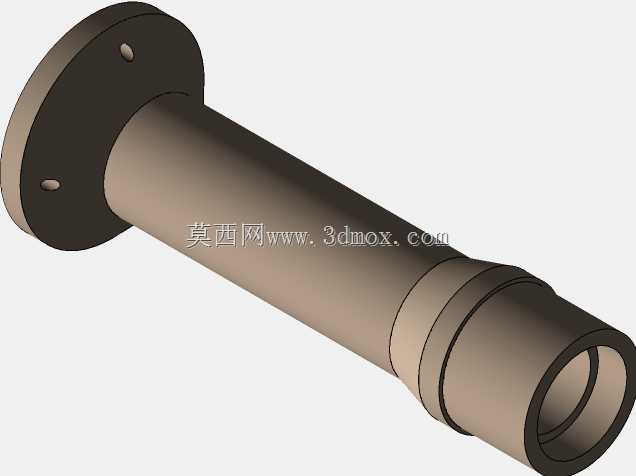

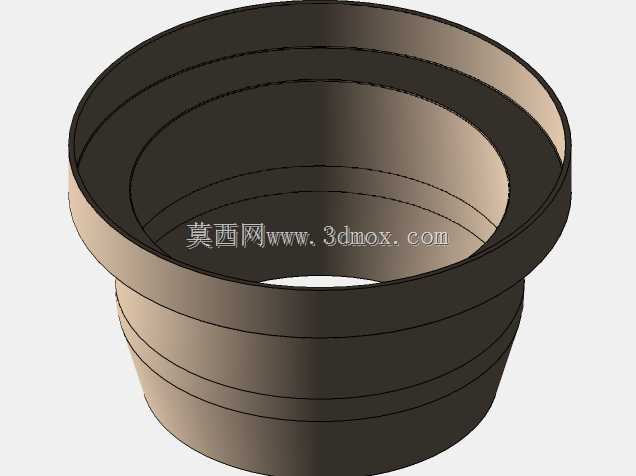

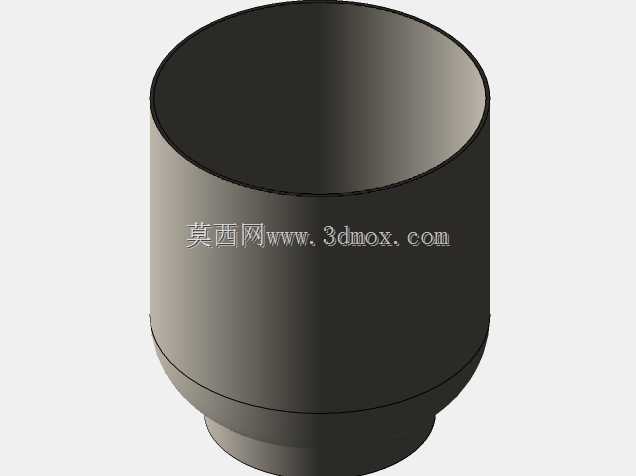

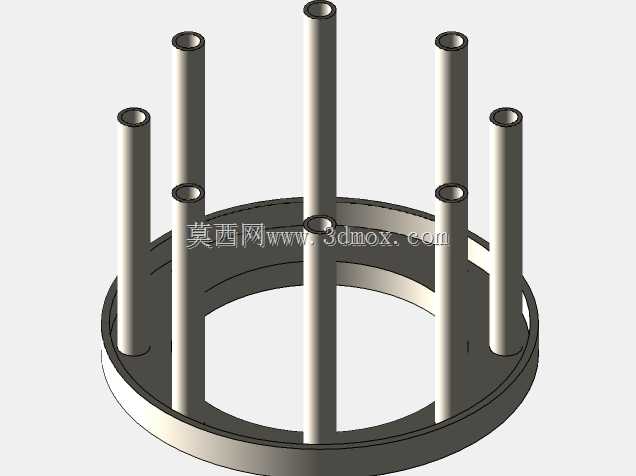

　　中段灰色壳体为燃烧室包容段，内部预留环形火焰筒安装空间，外壁按照承压薄壁筒设计，壁厚均匀过渡，既能够承受燃烧室内的工作压力，也可以通过筒壁向外散出部分工作热量，避免局部热应力集中；尾段采用多层阶梯收敛结构，流道直径逐步缩小，引导高温燃气加速喷出，将燃烧后的热能转化为喷流的动能，阶梯式外壁同时作为尾喷管与机架安装的配合基准，可通过卡箍或抱环将整台动力装置固定在飞行器机身或试验台架上。

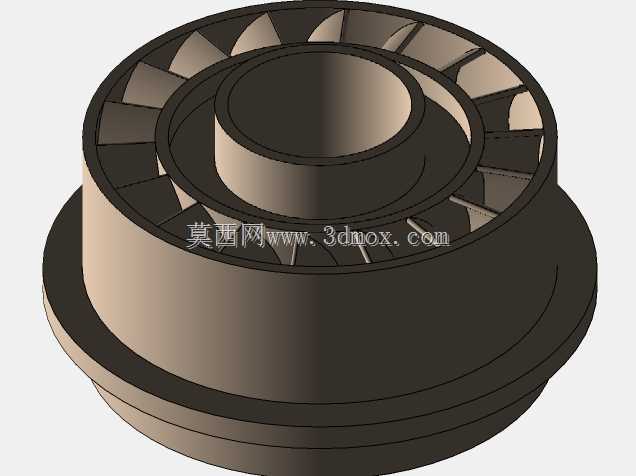

　　设计过程中优先兼顾了加工工艺性与装配可行性：所有外部壳体均为回转体结构，可直接通过车削加工完成，无需复杂五轴工序；内部转子组件采用两端支承布局，前端支承靠近进气锥位置，后端支承布置在燃烧室后方，两支承跨距经过匹配，既避开了燃烧室的高温区域，也能为高速转轴提供足够的支承刚度，抑制转子过临界转速时的挠曲振动。外形尺寸方面，整机整体呈细长圆柱形态，最大外径集中在中段燃烧室位置，前端进气段外径略小于燃烧室段，尾喷口外径逐步收窄，轴向总长度与最大外径的比例适配小型飞行器的机身筒段安装空间，安装边界仅需在机身对应位置预留同轴圆柱通孔，四周留出散热间隙即可完成挂载，无需额外设计复杂的异形安装支座。

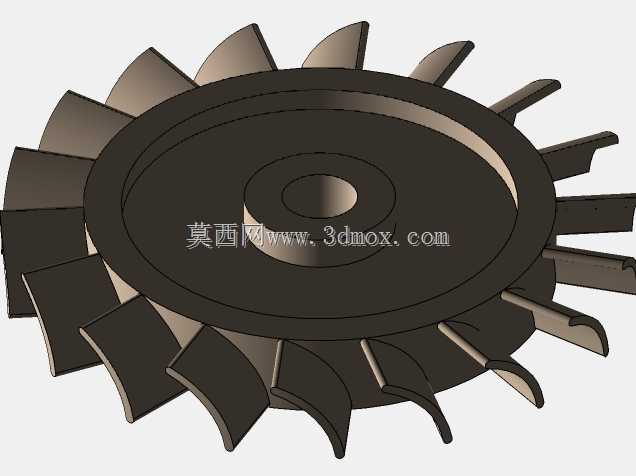

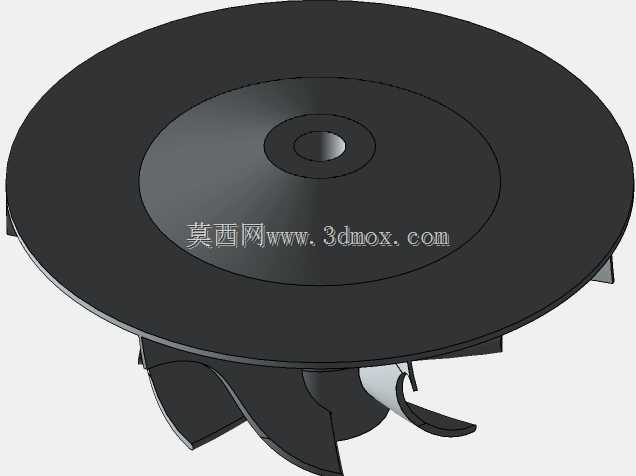

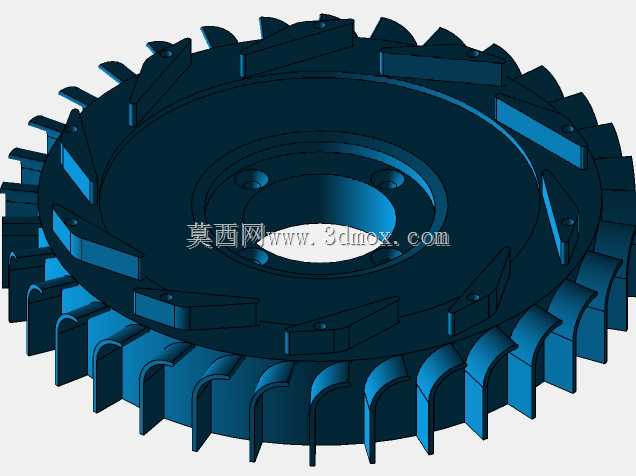

　　结构细节上，进气涵道内部的压气机叶轮叶片采用扭向设计，匹配进气来流角度，提升低压段的气体增压效率；燃烧室段壳体与前后段的连接止口采用小间隙配合，保证装配后各流道段对齐不错位，避免流道台阶造成的气流损失；外部环形箍带同时承担轴向限位与密封压紧作用，工作时可缓冲不同壳体段因热胀冷缩产生的轴向变形差，避免刚性连接导致的壳体应力开裂。整套模型完整还原了微型涡喷从外部轮廓到内部装配逻辑的全部结构特征，可直接用于航空动力结构演示、小型飞行器动力选型参考以及相关零部件的二次结构优化。
