多按钮防爆接线控制箱体结构

　　该接线控制箱体主要面向现场电气线路汇集、分线以及多回路手动操作场景，常见于工业设备旁的就地控制单元、产线辅助操作站、检测台外部接线箱以及需要集中布置启停按钮的电气安装位置。箱体将接线端子空间、按钮操作面和电缆引入接口整合在同一壳体内，外部线缆从下部进入，内部完成导线转接、回路分配和开关信号引出，正面按钮直接对应不同控制回路，便于操作人员在设备附近完成启动、停止、复位或支路切换。

　　从结构布置看，箱体采用矩形深腔壳体配合周边法兰盖板的形式，盖板与箱体之间通过沿边框均匀分布的紧固件压紧，形成连续的密封接合面。这种布置方式适合需要较高防护能力的安装环境，盖板受力均匀，后期检修时可整体拆开，内部接线端子、导线束和按钮背部接线位置均有较充足的操作空间。箱体边角做过渡处理，避免尖锐棱边，也有利于壳体在成型、喷涂或机加工过程中减少应力集中。

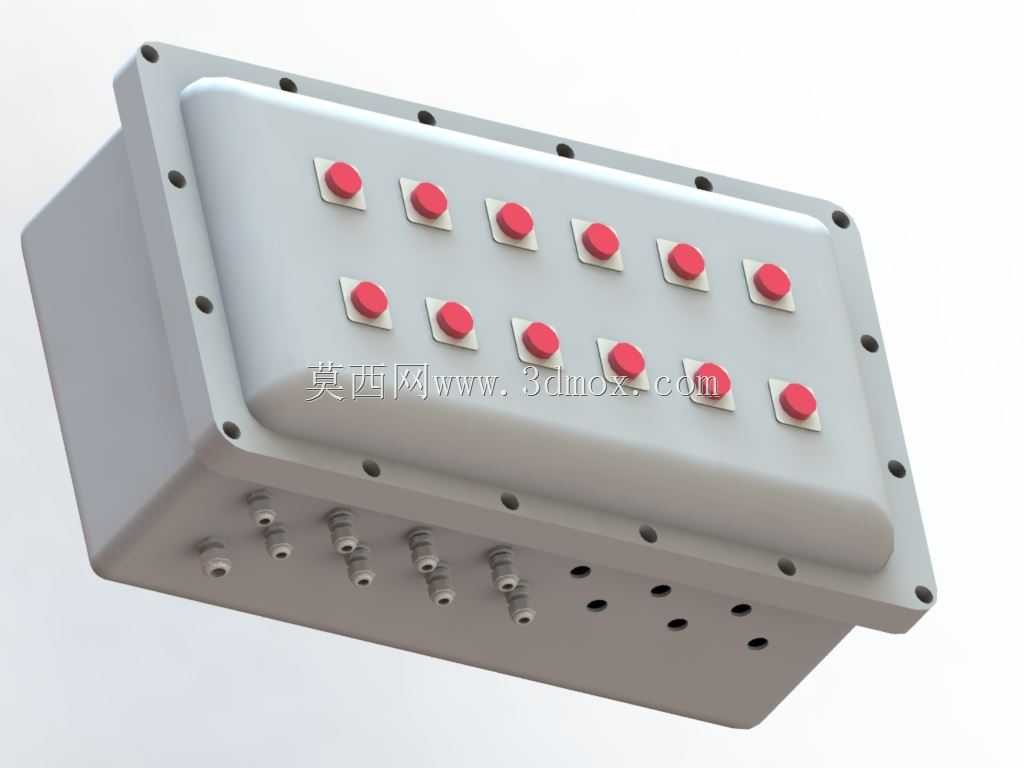

　　正面操作区设置两排红色按钮，按钮采用方形安装座与圆形帽体组合，按钮间距经过排布，既保证单只按钮的手指操作范围，又避免相邻按钮误触。上排按钮数量较多，适合布置主要回路或常用动作，下排按钮可作为辅助回路、复位信号或备用控制点位。按钮安装座贴合面板表面，背部通过螺母或卡装结构固定，按钮与面板之间可增设密封垫圈，使操作面在粉尘、喷淋或潮湿环境下保持较好的防护效果。

　　箱体下部设计有多组电缆引入接头，接头沿底板区域排列，对应不同方向进出的电缆。多接口布局能够将动力线、信号线、回路线分束引入，减少不同线缆在箱内交叉缠绕；未使用的接口可采用堵头封闭，保持壳体完整性。接口位置避开底部边缘和内部安装筋位，电缆弯曲半径能够得到保证，接线时软管或格兰头可垂直向下接入，降低水汽沿线缆表面进入箱体的概率。

　　设计思路上，该类箱体优先考虑安装可靠性与维护便利性。法兰边框上的孔位围绕箱体轮廓布置，孔距不宜过大，以保证盖板压紧后密封面连续；同时孔位与侧壁、按钮区保持足够距离，避免紧固工具与按钮或电缆接头干涉。箱体深度需要容纳按钮背部行程、端子排、导线弯折余量以及线号标识空间，因此模型中壳体采用较深的盒形结构，而不是薄面板式接线盒。内腔在按钮后方保留接线手指空间，在电缆接头上方保留线束收拢区域，使实际装配时不必过度弯折导线。

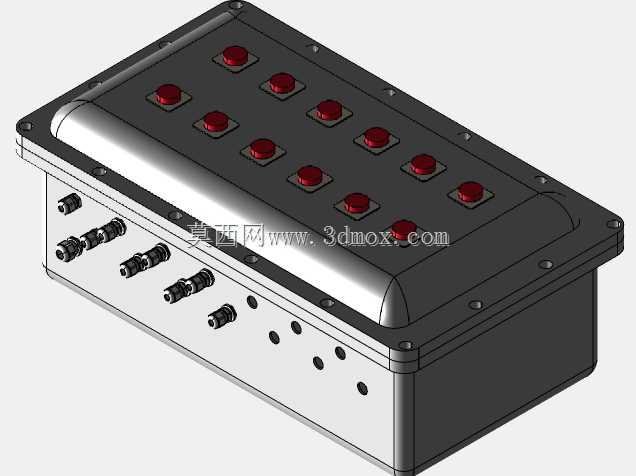

　　外形边界方面，整体由长方形盖板和凸出的深腔盒体组成，正面投影以按钮阵列和法兰孔为主要特征，下部接头形成额外安装高度。设备选型或布置时，应在箱体前方预留按钮操作和开门检修距离，下方预留电缆格兰头、软管弯曲及扎线空间，侧边则需考虑法兰紧固件的工具回转范围。若箱体采用壁挂方式，背部支撑点应靠近盒体受力区域，避免仅固定薄边框导致满载端子后变形；若嵌入设备机架，则需让盖板法兰外露，保证按钮操作和螺钉拆装不受遮挡。

　　在实际工程使用中，这种结构不只承担简单接线功能，还可作为小型现场控制盒使用。外部主电缆进入后，在箱内端子排上完成电源分配，按钮触点通过控制线接入远端控制柜或PLC输入点，箱体本身则提供机械保护、电气隔离和人员操作界面。红色按钮帽在灰色壳体上具有明显识别性，适合紧急或关键操作点位；若用于普通启停，也可通过更换按钮颜色、标牌和触点模块扩展功能。模型对壳体、法兰孔、按钮阵列、电缆接头等关键结构均有明确表达，可用于电气箱体布局校核、安装空间检查、操作面板排布参考以及非标控制盒二次设计。
