多孔辐条式带轮飞轮传动轮结构

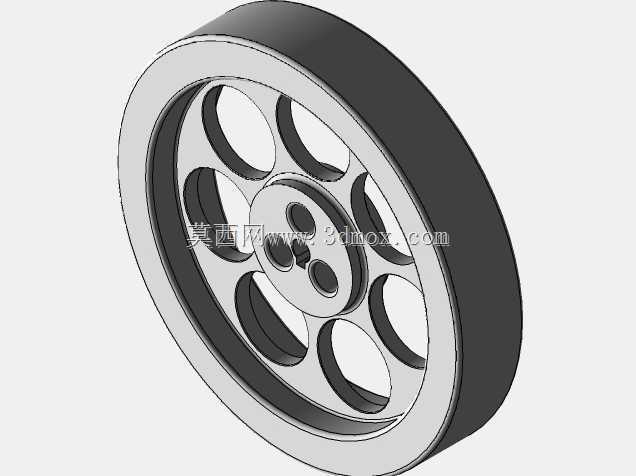

　　该轮体属于典型的盘式回转传动零件，整体采用厚轮缘、中空辐板和中心轮毂组合结构，常见于小型动力设备、实验台架、教学演示装置以及需要储存转动惯量或传递带传动载荷的机械系统中。轮缘外侧形成较宽的圆柱面，可作为平带、摩擦轮或包覆橡胶层后的接触工作面；轮缘厚度明显大于辐板区域，这种布置能够把质量尽量布置在远离回转中心的位置，从而在相同材料和外径条件下获得更高的转动惯量。对于飞轮类应用而言，外缘质量集中有利于平缓转速波动；对于带轮类应用而言，较宽轮缘则提供了足够的接触面积和侧向刚度，减少带体运行时的偏摆与局部变形。

　　从结构形式看，轮体并非采用实心圆盘，而是在辐板区域均匀布置多个大尺寸圆形镂空。镂空孔沿圆周方向等距分布，孔边与轮缘内圆、轮毂外圆之间保留连续的材料桥带，使轮体在旋转过程中保持较好的轴对称性。这样的设计首先降低了整体质量，减少了材料占用和转动时的惯性冗余；其次，孔洞形成自然的通风通道，设备连续运转时，轮体随轴旋转可带动周围空气流动，对轮缘、轴承附近以及包覆层起到一定散热作用。对于需要高速旋转或频繁启停的场合，减重还能降低轴端弯矩和轴承载荷，使支撑系统的选型更加经济。

　　中心区域采用阶梯式轮毂结构，中间设置轴孔，周围分布若干小孔。轴孔用于与传动轴配合，配合面需要根据实际载荷选择间隙配合、过渡配合或键连接方式；周围小孔既可作为减重孔，也可在具体设备中作为螺钉固定、销定位、拆装顶丝或与端盖连接的工艺孔位。轮毂端面相对辐板略有凸起，能够增加轴孔配合长度，提高扭矩传递时的接触稳定性。若该件作为飞轮使用，中心孔与轴之间通常需要键、紧定螺钉或压紧端盖进行周向和轴向固定；若作为带轮使用，则还需校核带拉力对轴和轴承产生的弯曲载荷。

　　外形尺寸方面，模型呈现大直径、窄宽度的盘轮特征，轮缘外圆为主要工作边界，安装时应保证外圆与轴线的同轴度，并控制轮缘圆柱面的圆度和径向跳动。轮体两侧面需要预留轴向空间，尤其在带传动布置中，应保证带体宽度完全落在轮缘工作面上，同时避免带边与机架、护罩或相邻零件发生摩擦。辐板上的镂空区域虽然减轻质量，但在装配、搬运和检修时不能作为强力撬动点，防止孔边产生局部塑性变形。设计人员在套用该结构时，应结合实际转速、传递功率、带张力、轴径和中心距重新核算轮缘厚度、辐板宽度、轮毂长度以及孔间最小壁厚。

　　建模过程中，回转体基础轮廓可通过草图旋转得到，再对辐板区域进行圆周阵列切除。需要注意的是，镂空孔并非简单垂直打孔，其孔壁随轮体宽度方向形成完整贯通结构，边缘应保留合理圆角或光滑过渡，避免应力集中在孔边与辐条交汇处。轮缘内侧与辐板交接处、轮毂外侧与辐板交接处均属于载荷传递路径上的关键区域，实际加工时宜设置铸造圆角或焊接圆角。若采用铸件生产，应考虑拔模斜度、壁厚均匀性和铸造收缩；若采用钢板切割或焊接成型，则需控制焊接热变形，并在加工前进行时效或校正。

　　在实际设备中，这类轮件可承担多种功能。其一是惯性储能，用于小型冲压机构、往复运动机构或教学用动力试验台，通过飞轮效应降低转速波动；其二是带传动，作为平带轮或摩擦轮传递动力，轮缘外圆可根据需要包胶、滚花或加工带槽；其三是视觉与结构验证，用于机械课程设计、设备方案展示和运动干涉检查。安装时需重点确认轴端伸出长度、键槽位置、锁紧方式以及护罩安全距离。高速工况下，还应对轮体进行平衡校核，减少因质量分布不均引起的振动。镂空辐板虽然有利于轻量化和通风，但孔数、孔径和辐条宽度不能仅凭外观确定，应在转动惯量、强度、刚度和工艺性之间取得平衡。
