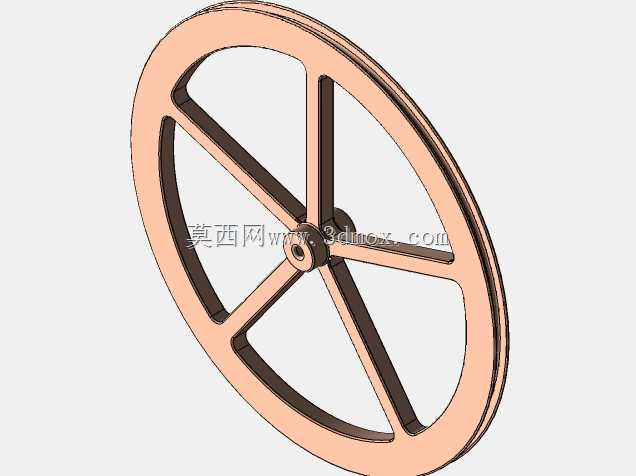

六辐条槽轮式飞轮传动轮结构

　　该轮盘零件属于典型的回转式传动与储能构件，整体采用外缘轮缘、中心轮毂、径向辐条组合的轻量化结构，适用于小型动力设备、皮带传动机构、惯性储能装置以及教学演示设备中。模型呈现出较宽的外轮缘，轮缘截面带有凹槽轮廓，可用于配合皮带、绳带或柔性传动件，在运转过程中提供稳定的包覆面和摩擦接触边界。外缘两侧保留凸起挡边，能够限制传动带在高速旋转时的轴向窜动，降低脱带、跑偏风险。

　　从结构布置看，轮体中心设置短圆柱轮毂，轮毂内孔为安装轴位，孔端带有台阶和局部加强特征，便于与转轴、轴承座或锁紧件配合。轮毂与外轮缘之间通过六根均匀分布的辐条连接，辐条沿圆周约60度间隔排布，形成对称受力体系。相比实心轮盘，六辐条结构在保证扭转刚度和径向支撑能力的同时，显著减少材料用量，降低转动惯量以外的多余质量，也便于铸造、加工或3D打印成型。辐条与轮缘、轮毂交接处采用圆滑过渡，可减少应力集中，尤其在频繁启停、交变载荷和旋转振动条件下，能够避免转角位置产生裂纹。

　　实际使用中，这类轮件常布置在动力输出端与从动机构之间，既可以作为带轮传递旋转运动，也可在某些低速设备中充当小型飞轮，通过轮缘质量储存转动能量，使轴系转速波动趋于平缓。外缘质量相对集中，而中部辐条区域镂空，这种质量分布符合飞轮类零件的基本设计思路：在不过度增加整体重量的前提下，让更多质量远离旋转中心，从而提高惯性效果。对于小型冲床、纺织机械、农用传动装置、实验台架以及老式机械演示模型，该类结构具有较强的适配性。

　　建模时需要重点控制几个尺寸关系。首先是外轮缘直径与轮毂直径的比例，轮缘过大而轮毂过小时，辐条长度增加，轮体在侧向载荷下容易产生弹性变形；轮毂过大则会压缩辐条空间，使镂空区域变小，轻量化效果下降。其次是轮缘宽度与传动带宽度的匹配，轮缘工作面应略宽于带体，两侧挡边高度不宜过低，否则导向能力不足；也不宜过高，否则装拆带体和维护调整不便。第三是辐条厚度与宽度方向尺寸，辐条在旋转平面内承受主要拉压和弯矩，截面应满足刚度要求，而轴向厚度可结合轮缘宽度统一设计，以保证整体造型协调。

　　安装边界方面，中心孔轴线必须与外轮缘回转轴线保持同轴，径向圆跳动和端面圆跳动应控制在合理范围内，否则高速转动时会产生明显振动。轮毂端面应与安装轴肩贴合，轴向固定可通过键连接、紧定螺钉、锁紧螺母或挡圈实现。若作为带轮使用，安装时需保证两轮槽中心面处于同一平面，皮带张紧力不宜过大，以免增加轴和轴承的径向负荷；若作为飞轮使用，则应关注动平衡和安全防护罩，尤其在外缘线速度较高时，轮体材料、铸造缺陷和连接可靠性都需要校核。

　　该三维结构完整表达了外轮缘、内槽、辐条、轮毂和中心孔的几何关系，适合用于传动方案校核、设备布局干涉检查、加工工艺讨论以及教学展示。轮体外形简洁，对称性强，设计人员可在此基础上调整轮径、槽型、辐条数量、孔径和键槽尺寸，以适配不同功率、转速和安装空间的机械系统。
