四立方牵引式立式饲料搅拌给料车

　　这台设备定位为牧场内的移动式全混合日粮制备与投喂装备，核心是一个上宽下窄的立式锥形搅拌罐，罐体容积按4立方米级别设计，适合中小型奶牛场、肉牛育肥场或羊场的日常饲喂作业。整机采用牵引挂车形式，前端伸出三角形牵引架，可挂接在拖拉机后悬挂或牵引销上，转场时由拖拉机拖行；罐体下方布置单轴行走轮系，一只大直径农用轮胎承担主要承载，轮辋与钢板弹簧式支撑结构在三维数模中均有体现，能够适应牧场内砂石路、青贮窖边压实地面以及牛舍通道等非铺装路况。

　　从实际用途看，这类搅拌给料车要完成的并不是单一搅拌动作。作业时，青贮玉米、苜蓿、精料、棉籽、矿物质添加剂等不同密度、不同纤维长度的物料从罐体上部敞口投入，罐内立式绞龙在旋转过程中将物料沿锥壁向上提升、回落、剪切、揉搓，最终形成混合均匀的TMR日粮。搅拌完成后，设备行驶到牛舍食槽旁，通过侧面或尾部的出料输送带将饲料均匀抛撒到食槽内，一台车即可兼顾取料后的混合、运输和投喂三个环节，减少装载机和固定搅拌站之间的多次倒运。

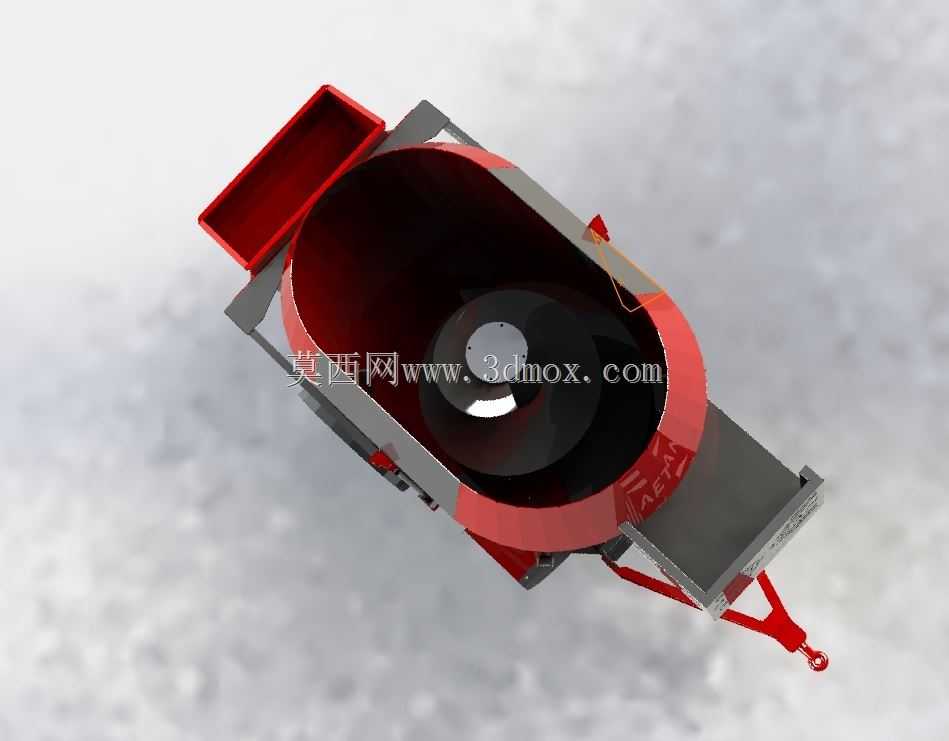

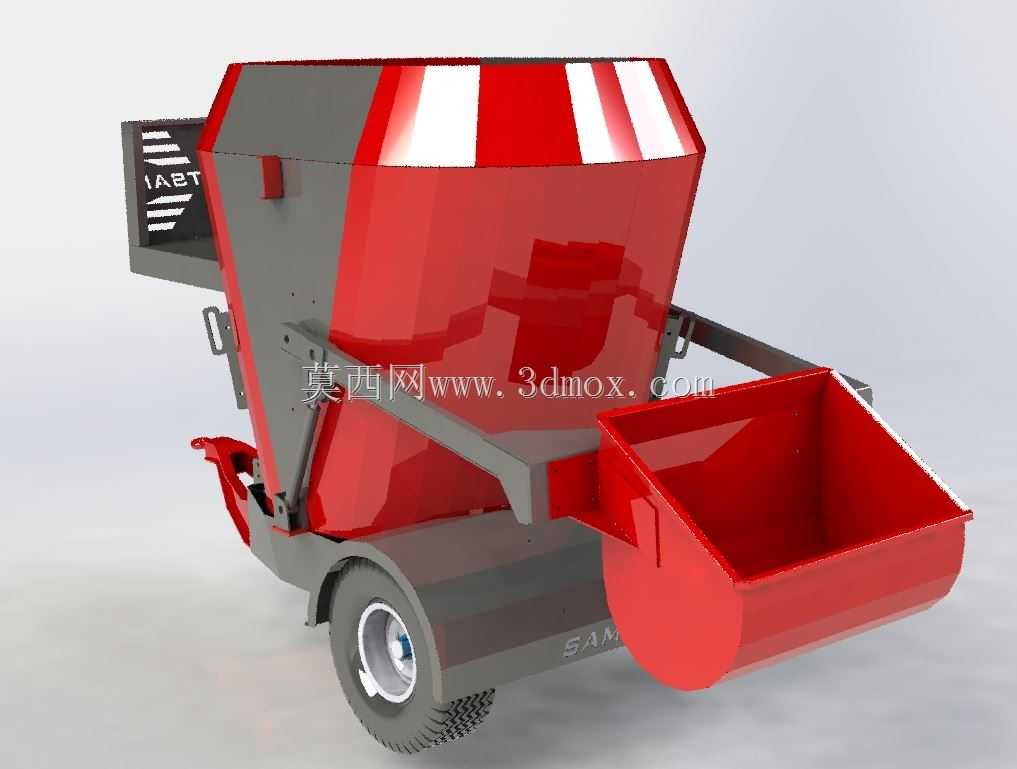

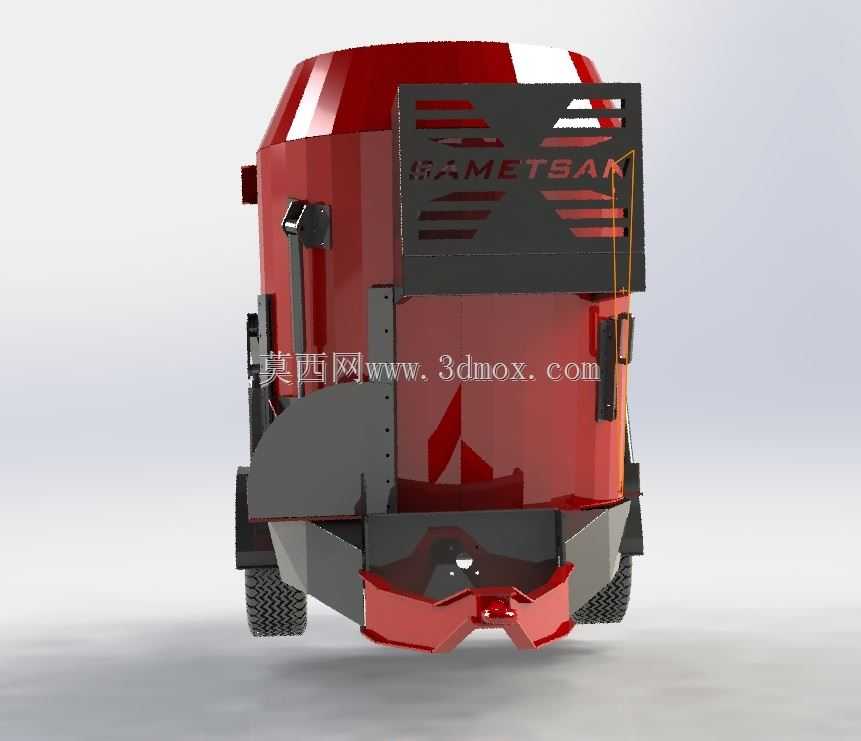

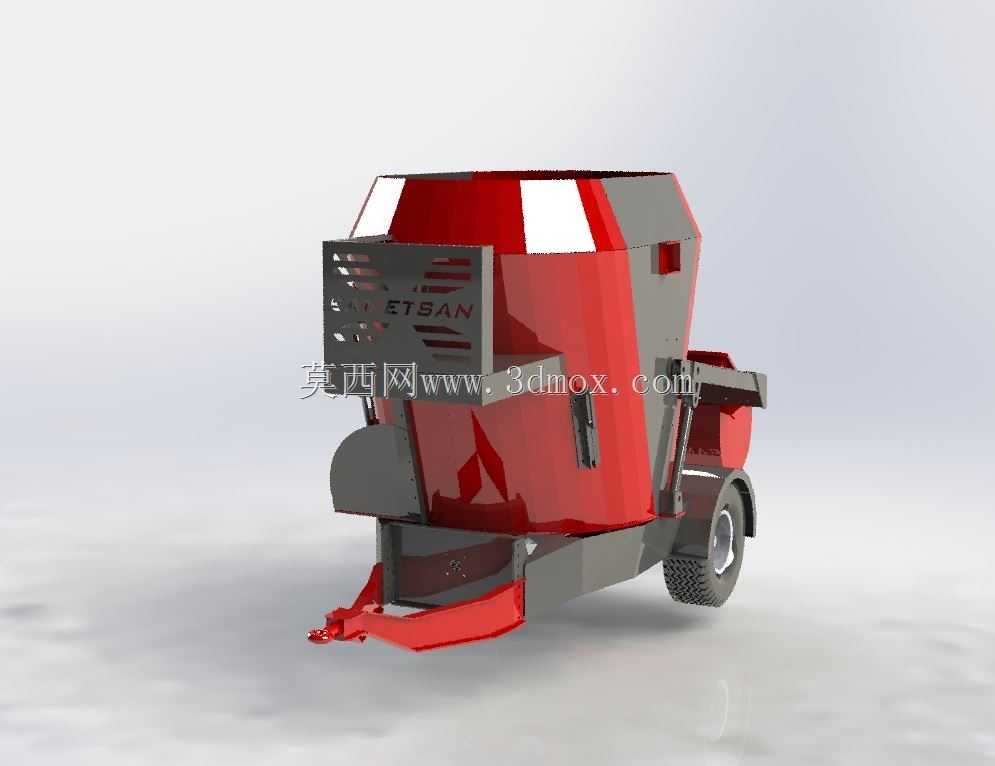

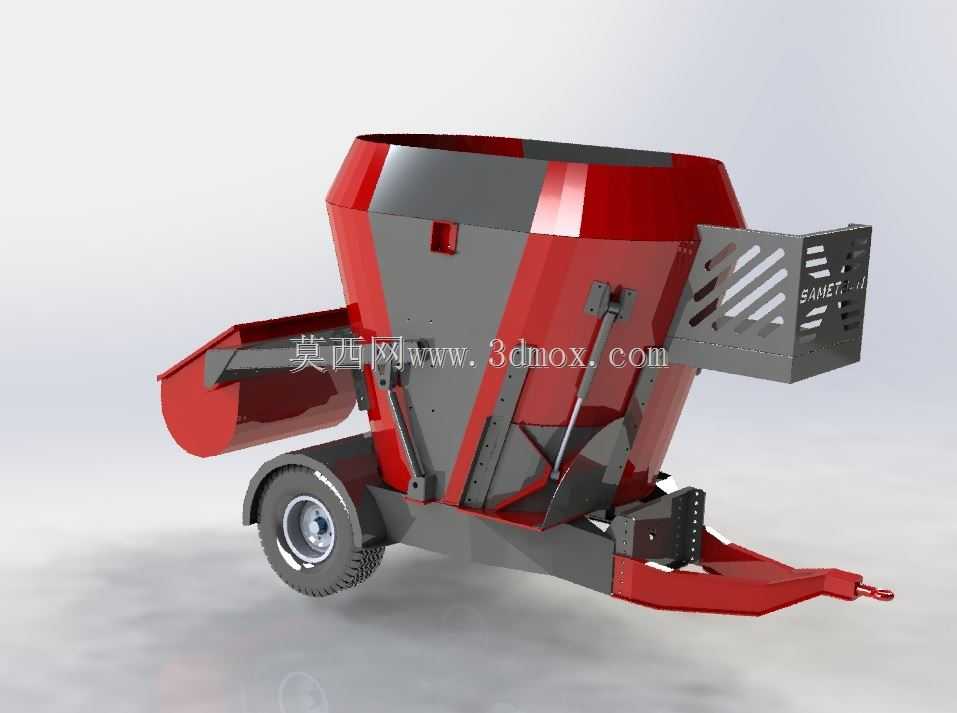

　　数模在结构布置上比较完整地还原了这一工作逻辑。罐体主体采用多段钢板折弯焊接的锥斗造型，外壁红色护板与内部灰色耐磨衬板分区明确，既方便外观识别，也暗示了实际制造中内壁需要使用耐磨钢来抵御青贮和精料的长期冲刷。罐顶为多边形开口，边缘做加强翻边，便于装载机上料时承受物料冲击；罐体下部收缩至绞龙底座，出料口位于罐体一侧，外接倾斜输送槽，输送槽端部设有可摆动的出料罩，用于控制饲料抛落位置。尾部还设置了带格栅孔的护罩和称重传感器安装位，对应实车常见的称重显示与传动防护需求。

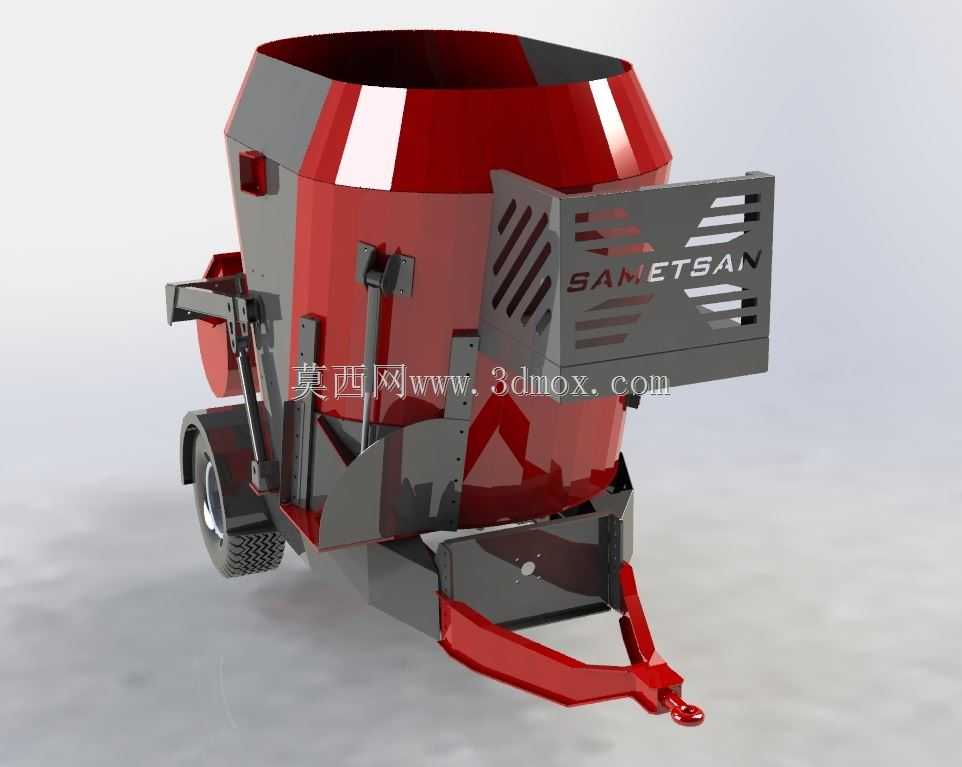

　　牵引部分的设计值得结构设计人员重点关注。前端牵引梁并非简单直管，而是由槽形梁和加强板拼焊成A字形，牵引环位置离地高度、与拖拉机挂接后的回转间隙都需要在总布置阶段校核。若牵引点过高，满载时车轴载荷转移会影响拖拉机转向；过低则在坡道上容易刮地。罐体与车架之间采用多点支撑，支腿、加强筋和螺栓连接座在模型中均有表达，这种布置便于后期检修称重模块，也能缓冲搅拌时绞龙产生的周期性振动。

　　行走系统围绕单轴布置，轮胎选用农用块状花纹，目的是在泥泞和粪污路面获得抓地力。轮轴外侧布置制动与轮毂安装面，挡泥板和下部防护梁兼顾安全与防飞溅。对三维建模而言，轮胎、轮辋、板簧、支座和牵引架构成了主要的运动与承载边界，装配时需要确认轮胎跳动间隙、转向时牵引架与拖拉机后轮的干涉距离，以及挂车在最小转弯半径下尾部出料机构是否会扫到牛舍立柱。

　　功能特性上，立式锥形罐相比卧式罐，最大的优势是依靠物料自重向绞龙中心汇集，混合死角少，对长纤维干草的剪切效果更好；缺点是整机高度较大，对牛舍门高和青贮窖上料空间有要求。4立方米级别在满载TMR时重量通常达到数吨，因此车架纵梁、罐体支腿和轮轴轴承座都按重载工况设计。模型中罐体侧面的液压油缸、连杆和锁扣对应出料门或输送槽的升降动作，实际液压油路由拖拉机后置多路阀提供，建模时需预留油管走向和铰接点行程，避免油缸在极限位置出现拉脱或机构顶死。

　　外形与安装边界方面，设备宽度主要受轮胎和罐体下部护板限制，长度则由前牵引架、罐体和后出料机构共同决定。进入牛舍作业前，需要核对通道宽度、食槽高度、门架净高以及牵引车挂钩位置；出料输送带相对于罐体的摆角和离地高度，直接决定饲料能否准确落入食槽而不是抛到通道上。罐体顶部开口与装载机铲斗的匹配也很关键，上料时铲斗不应碰撞罐顶加强梁。

　　从建模还原度看，该数模把搅拌罐、绞龙舱、牵引架、行走轮、出料输送槽、尾部护罩、液压执行件和检修盖板都做了独立结构表达，适合用于畜牧设备方案展示、结构干涉检查、焊接件拆分以及投标动画制作。设计人员在复用类似模型时，应重点围绕罐体有效容积、绞龙转速、出料输送距离、牵引点高度和轴荷分配进行校核，而不是只关注外观配色；这些参数才决定了一台饲料搅拌给料车在牧场真实工况下能否稳定完成拌料、运输和投料全过程。
