撬装式臭氧发生氧化反应成套处理装置

　　这套三维结构完整还原了水处理工艺中常用的臭氧发生与投加反应成套机组，整体采用一体化撬装布局，将臭氧发生单元、气源处理单元、增压输送单元、气水混合单元、氧化反应罐体、尾气处理接口以及现场电控柜体全部整合在同一公共底座框架上，出厂前即可完成管路预装、线缆敷设与单机联调，运抵现场后仅需对接进出水法兰、电源进线与尾气排放管路即可投入运行，大幅减少现场安装工期与交叉施工工作量。

　　从现场使用场景来看，这类装置广泛应用于市政饮用水深度处理、工业废水脱色降COD、中水回用消毒、泳池循环水净化以及食品加工行业的水体杀菌工序。臭氧作为强氧化剂，在接触反应罐内与待处理水体充分逆流接触，既能破坏水中难降解有机污染物的分子链，也可杀灭细菌、病毒并去除水中色度与异味，相比传统加氯消毒不会产生三致类消毒副产物，工艺洁净度更高。

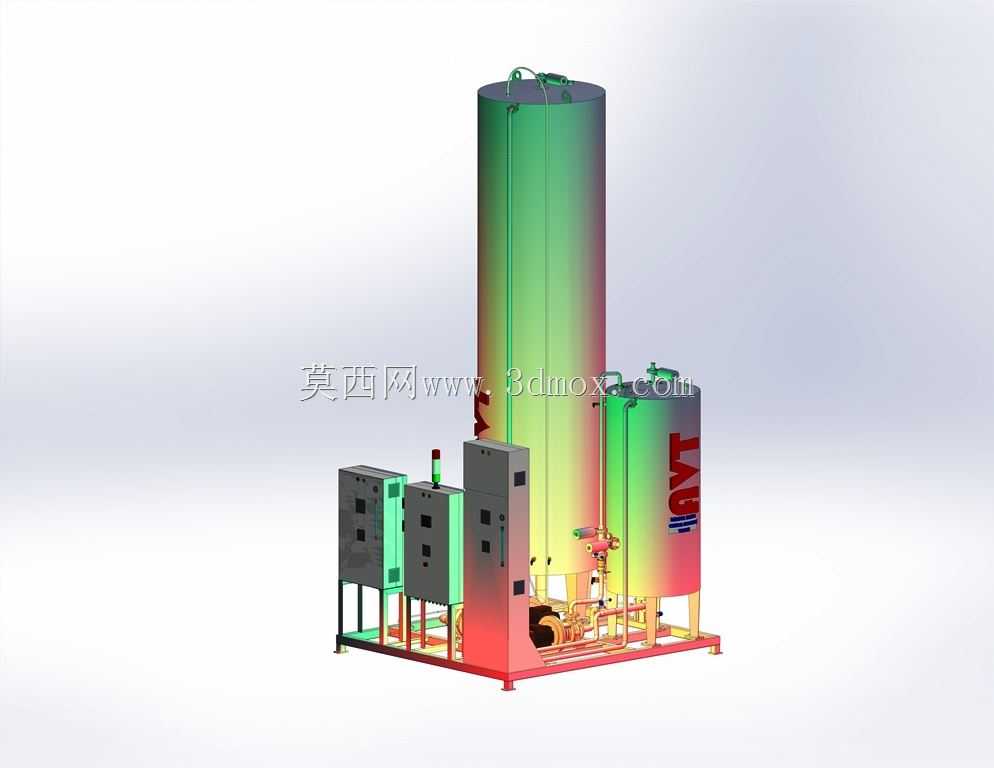

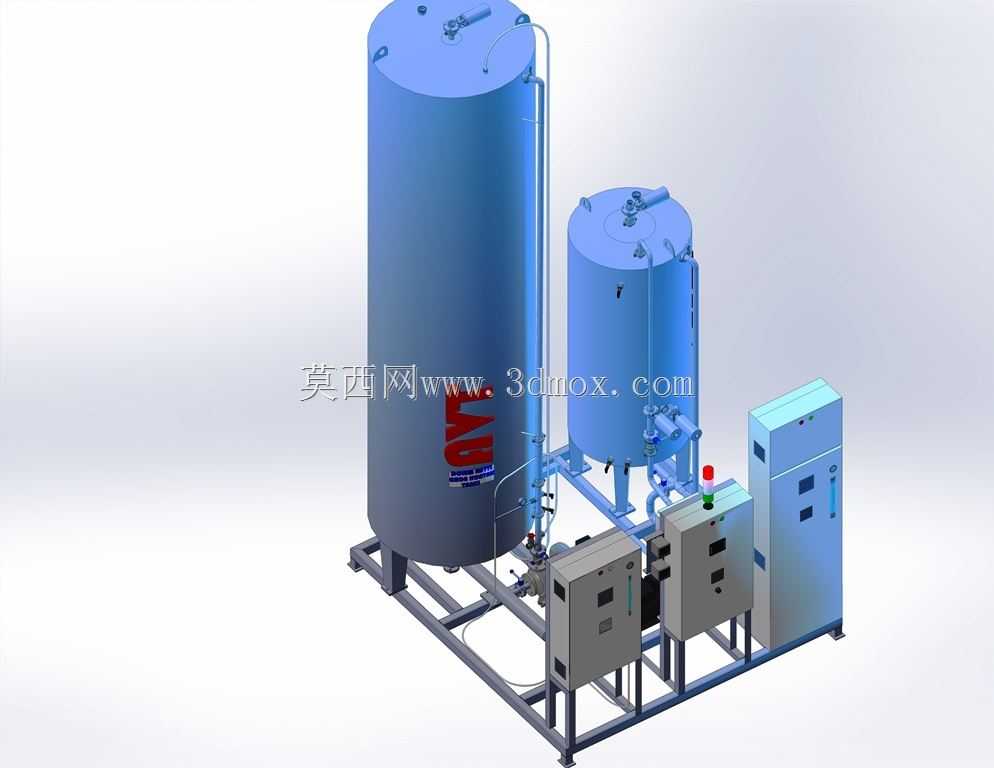

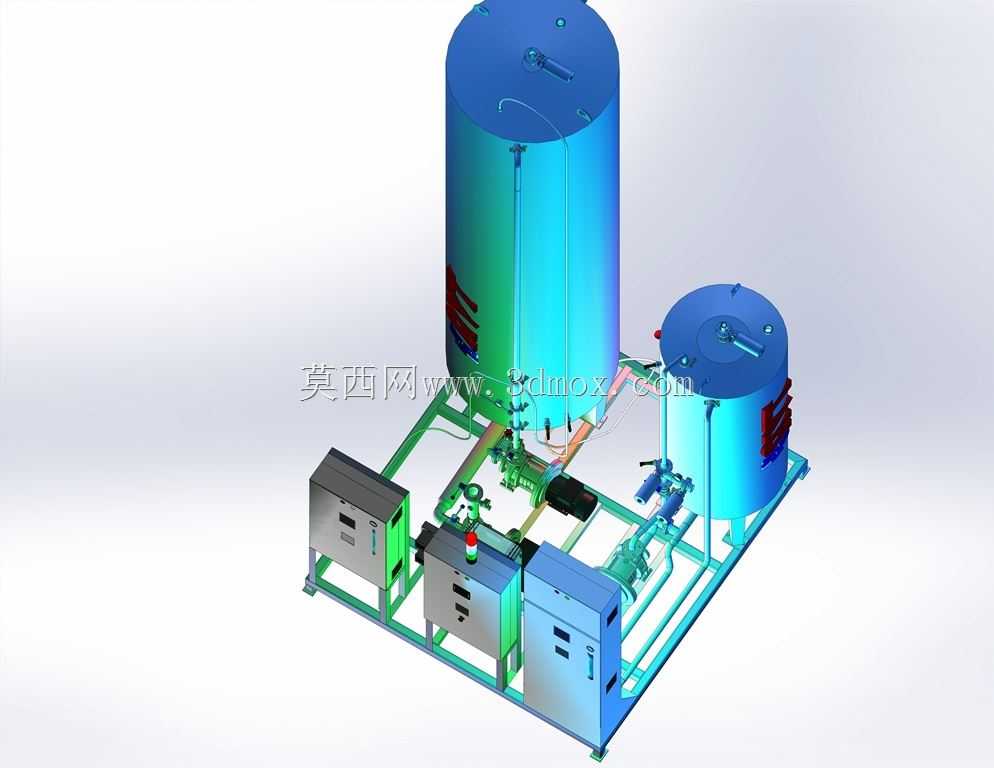

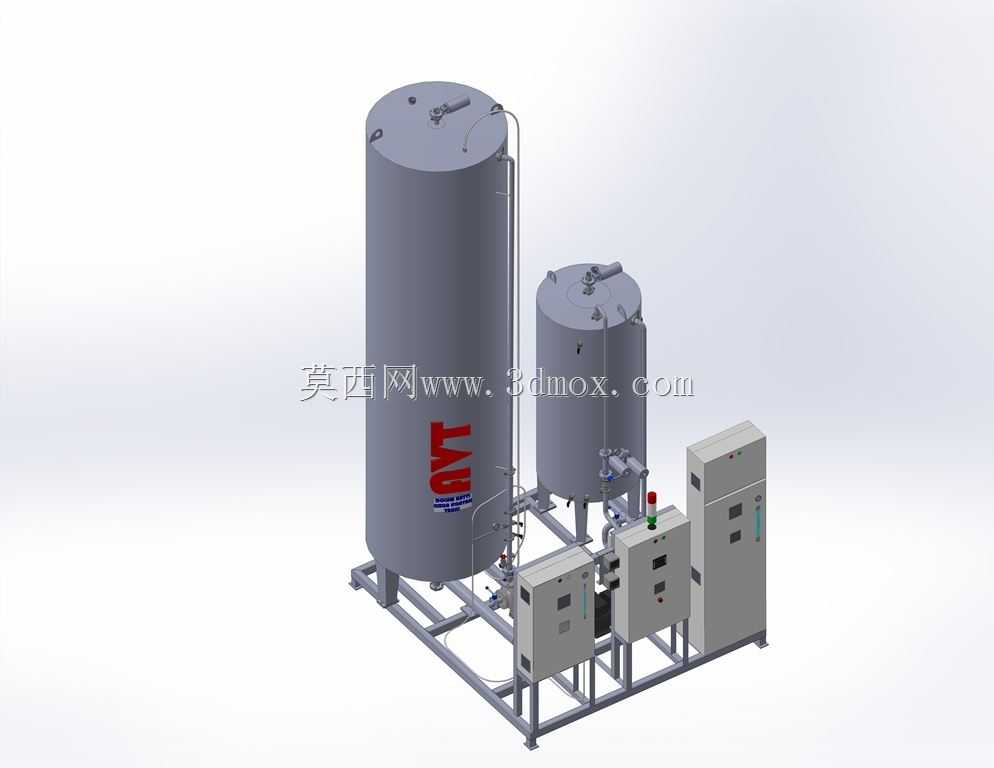

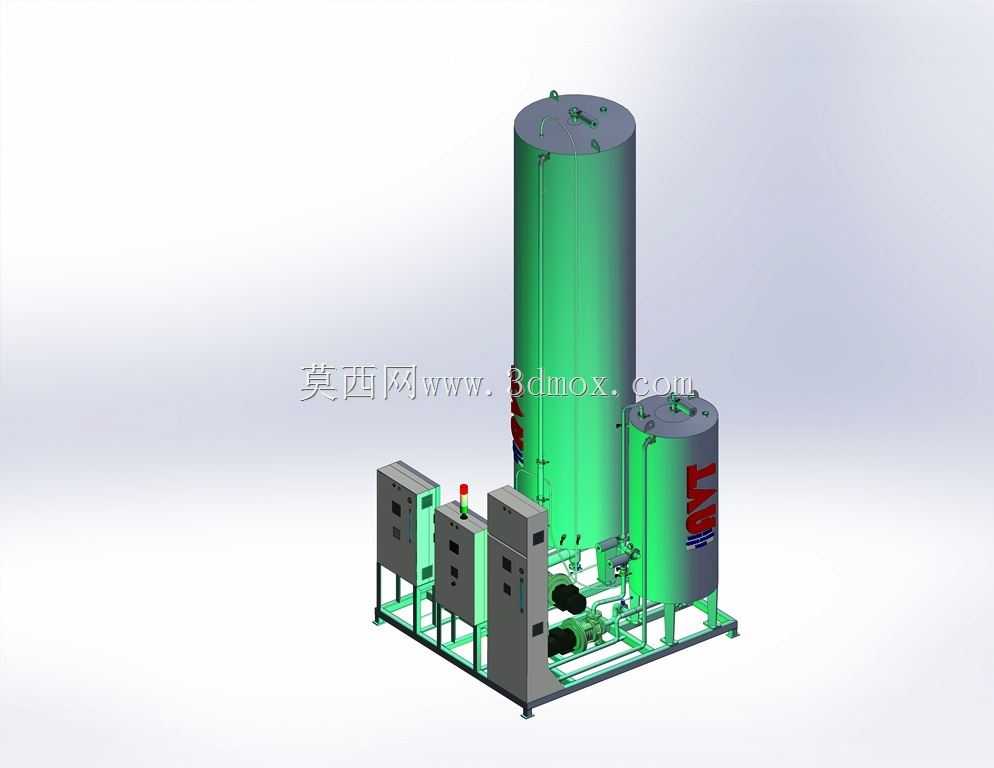

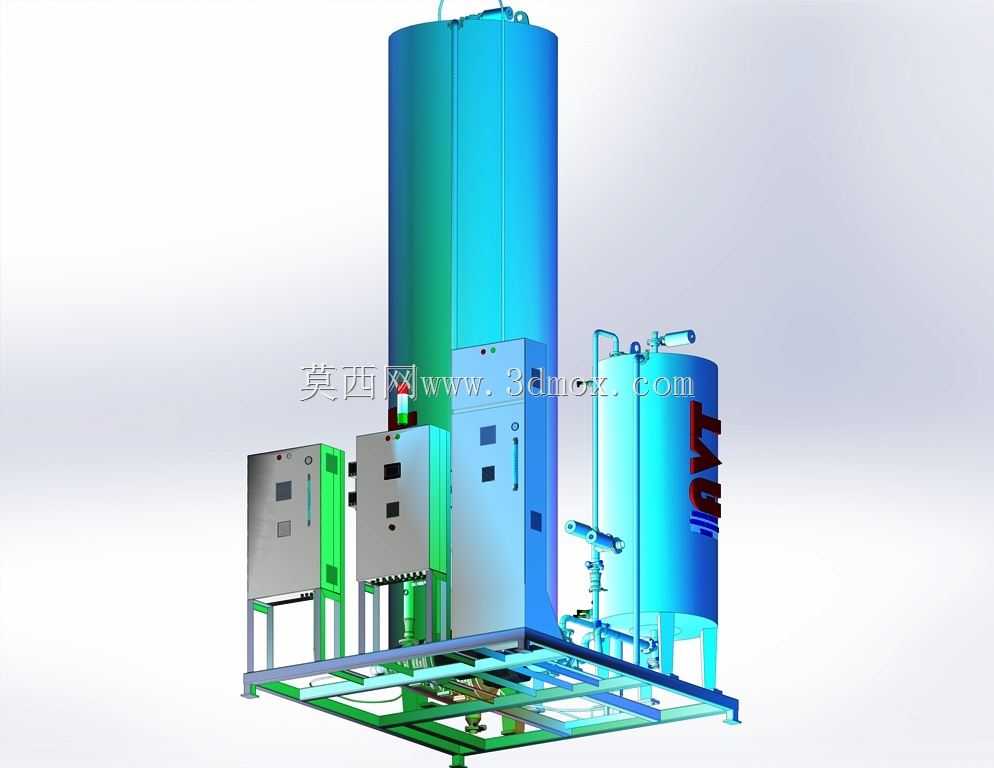

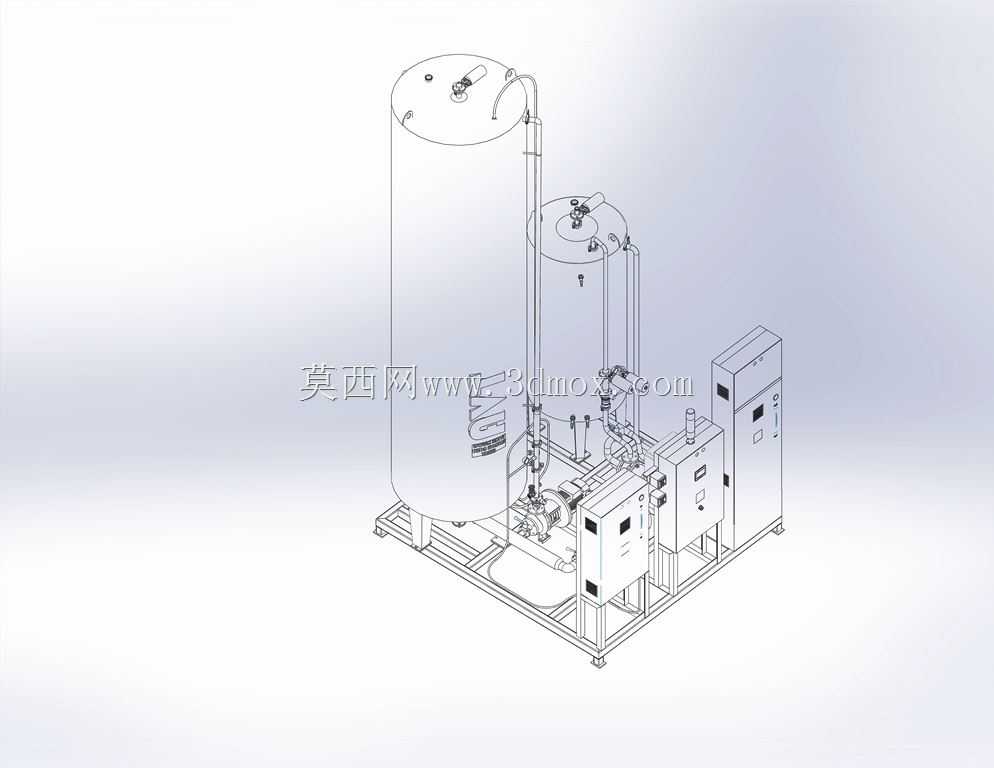

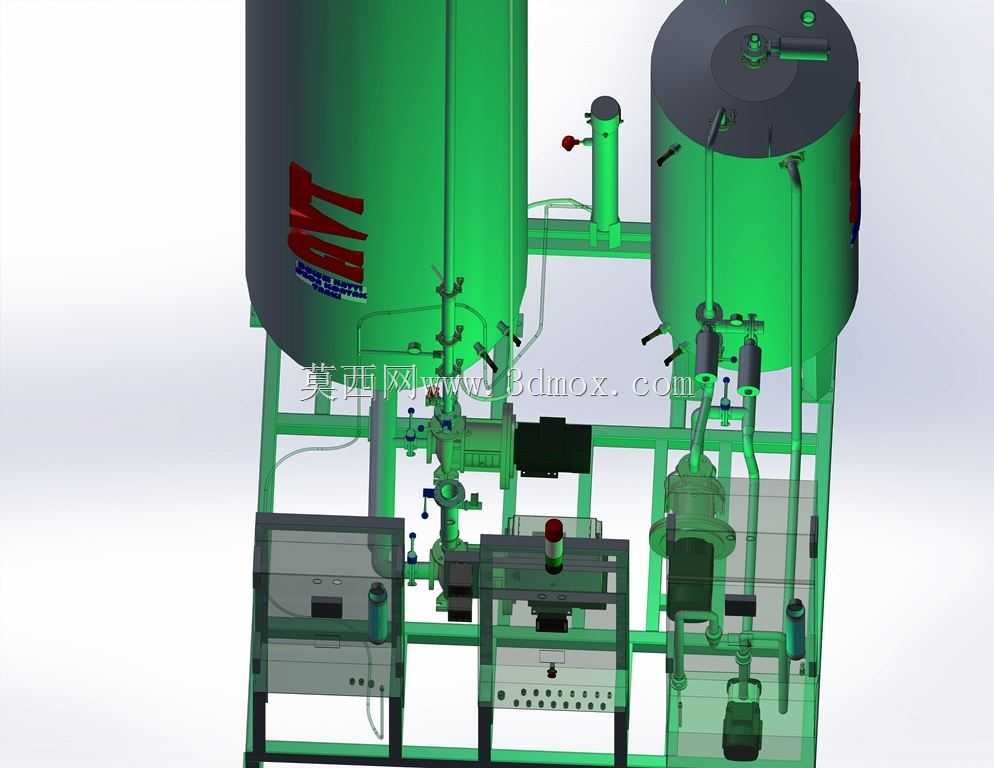

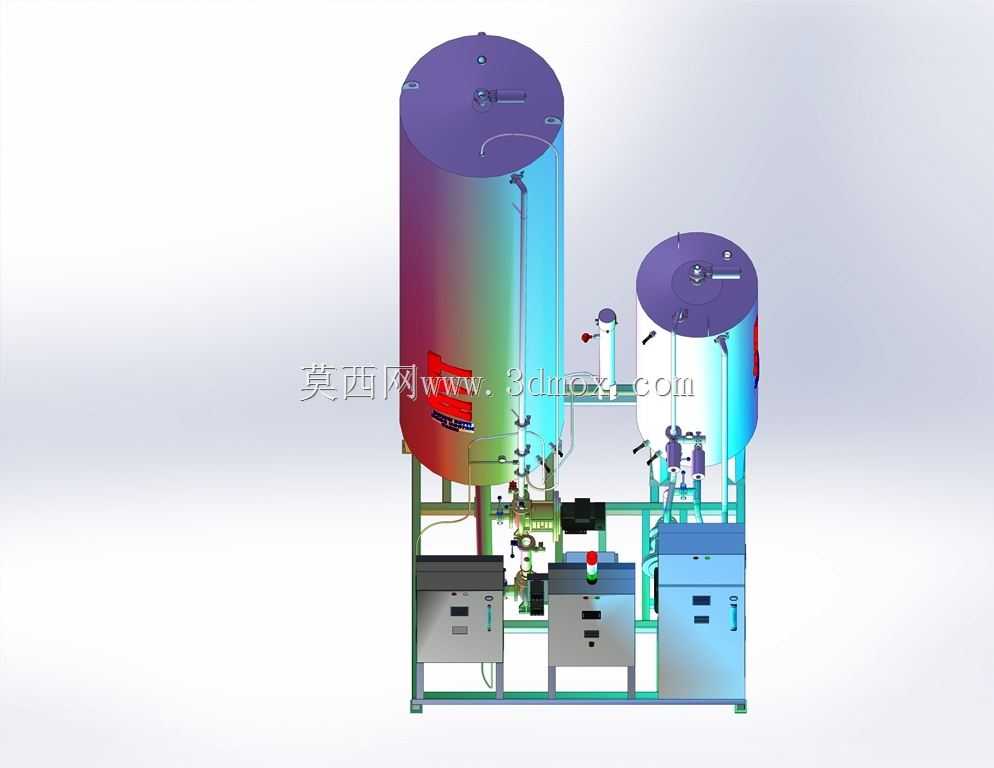

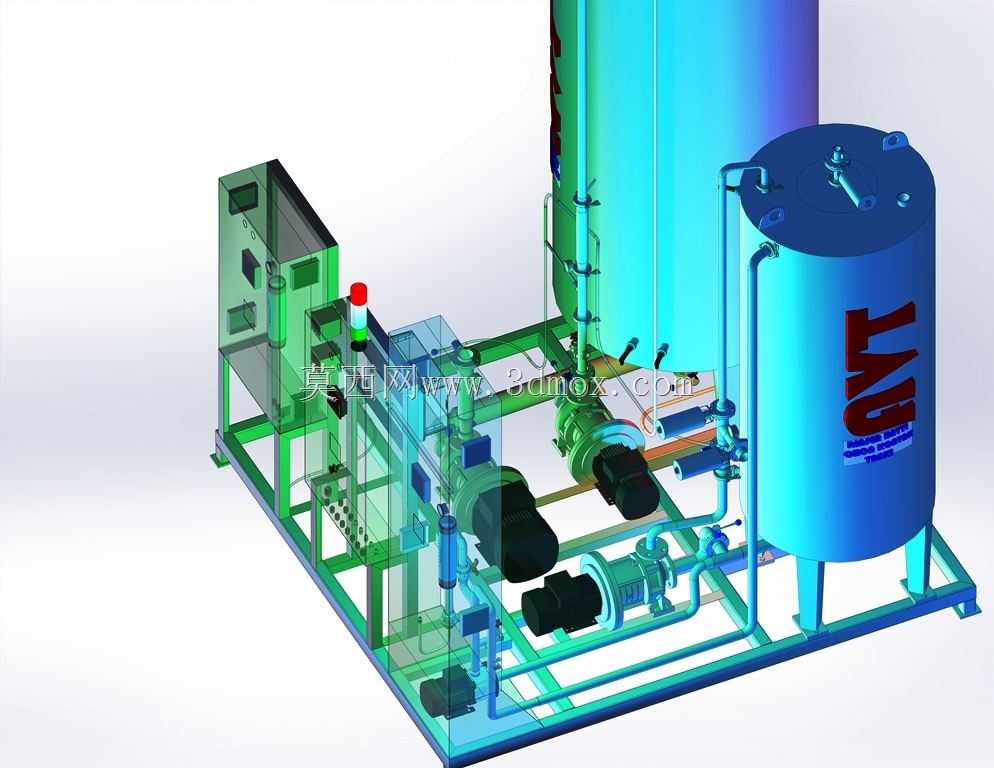

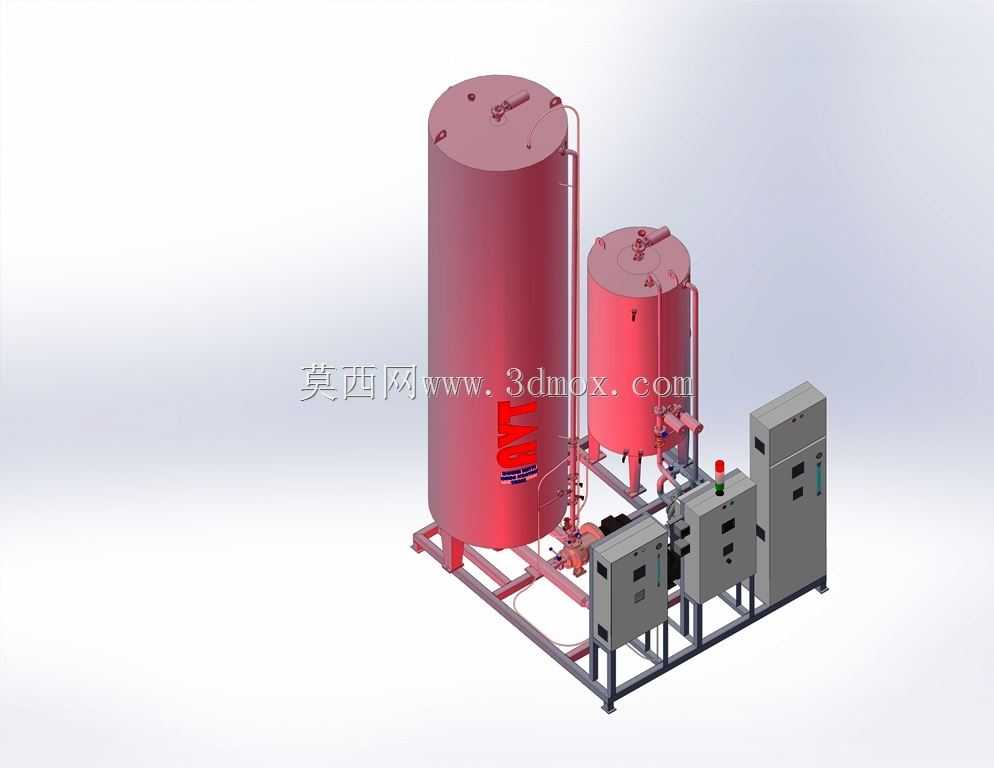

　　结构布置上，模型中较高的立式罐体为主臭氧接触反应塔，内部通常设置多层布水与曝气隔板，臭氧气体经底部微孔曝气装置释放后形成微气泡，在塔内沿程上升与自上而下流动的水体逆向接触，通过延长气液接触时间保证臭氧传质效率；旁侧较小的立式罐体可作为尾气破坏罐或缓冲储水罐，用于收集未溶解的残余臭氧并经催化加热分解后达标排放，避免高浓度臭氧直接逸散到车间危害操作人员呼吸系统。底座左侧两台带绿色面板的柜体为臭氧发生器主机，内部核心为介质阻挡放电室，经过干燥过滤的洁净空气或氧气进入放电间隙后，在高频高压电场作用下电离生成臭氧；配套的空气压缩机、冷冻干燥机、精密过滤器沿底座中部依次排布，对气源进行除油、除水、除尘处理，保证进入放电室的气源露点与洁净度满足要求，避免油污或水分导致放电管击穿失效。

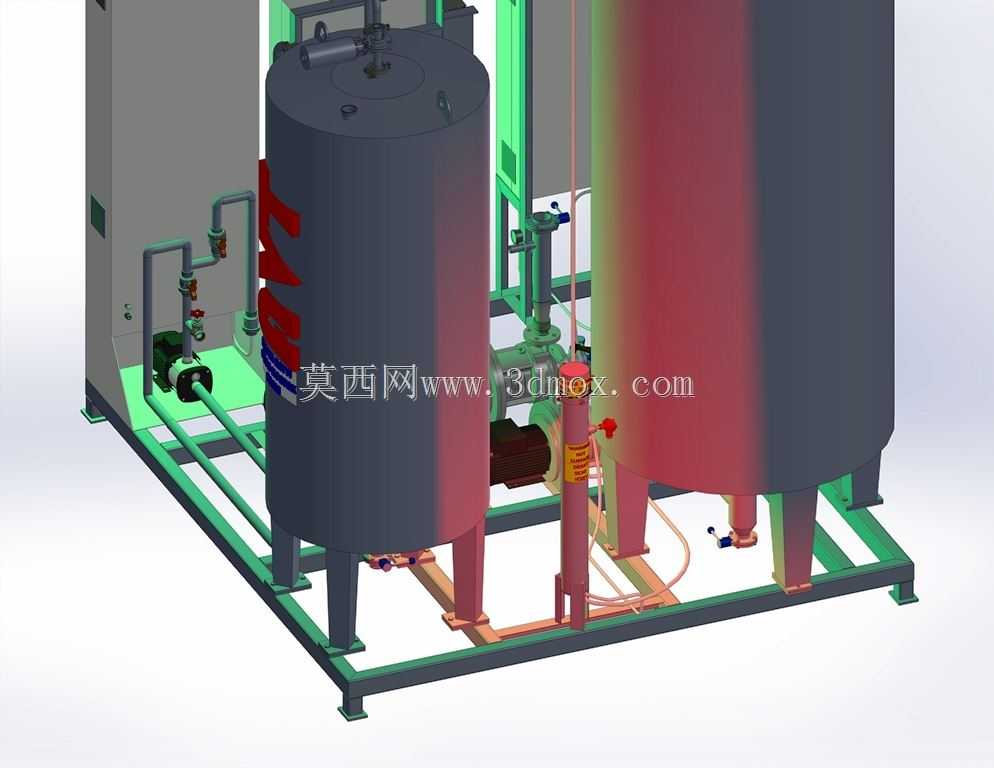

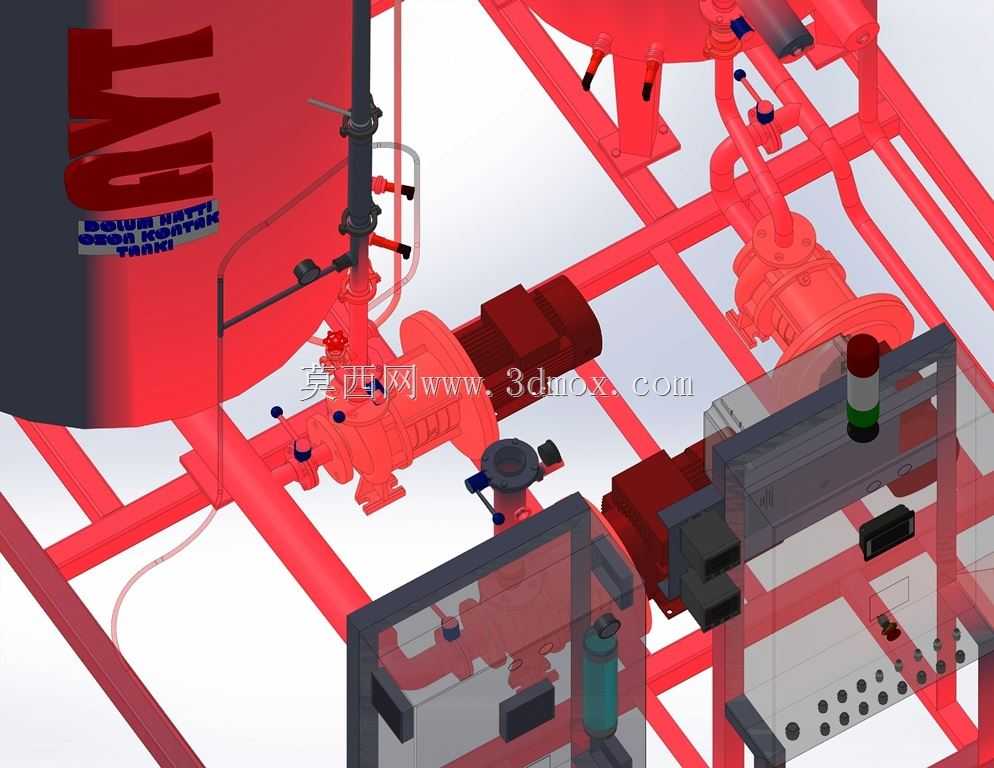

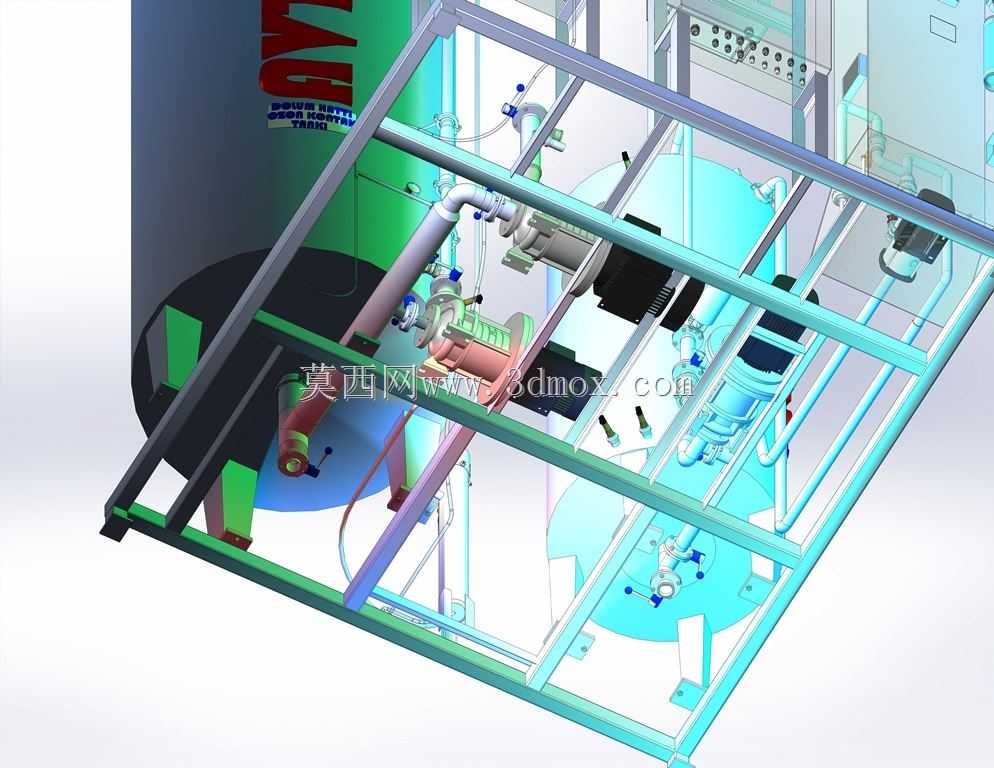

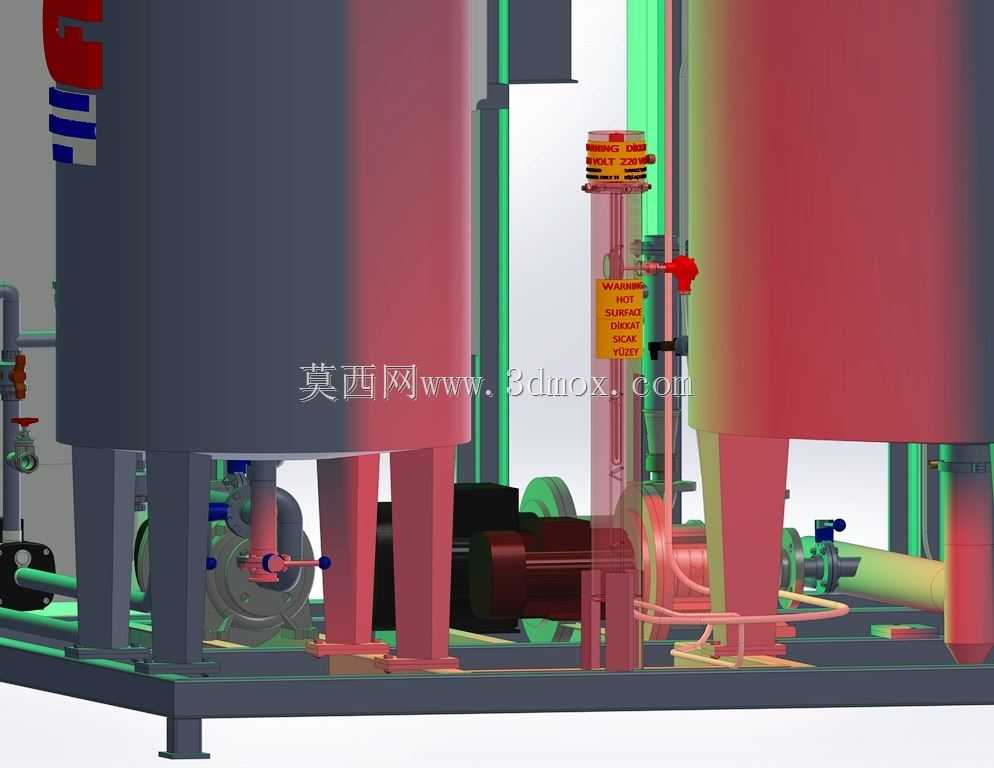

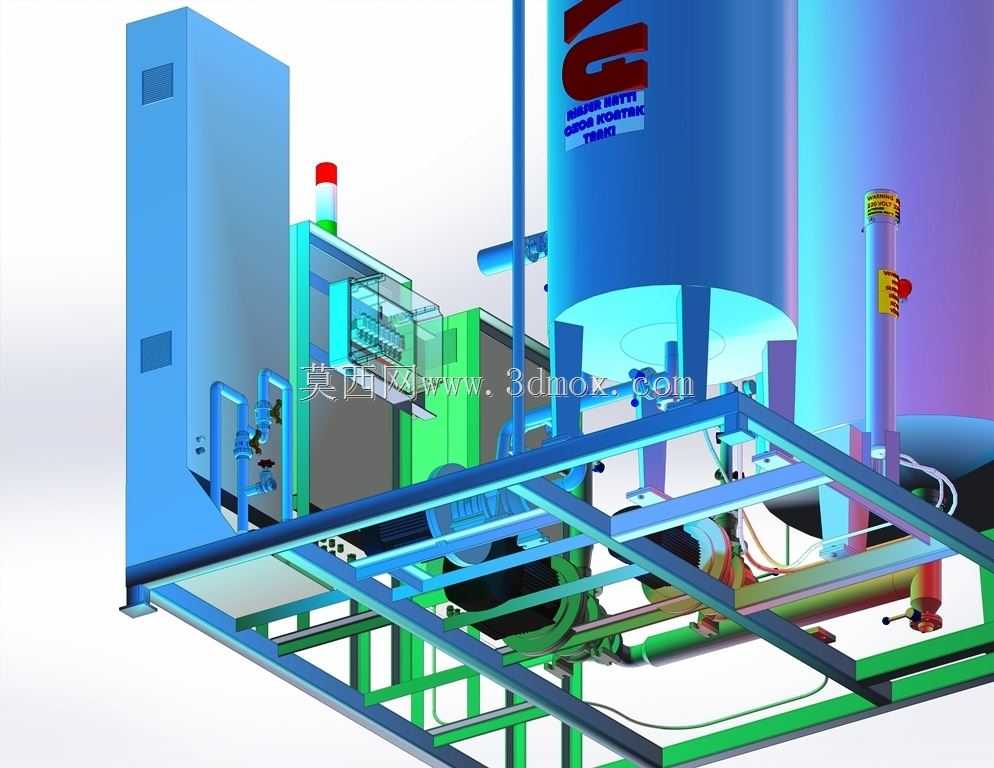

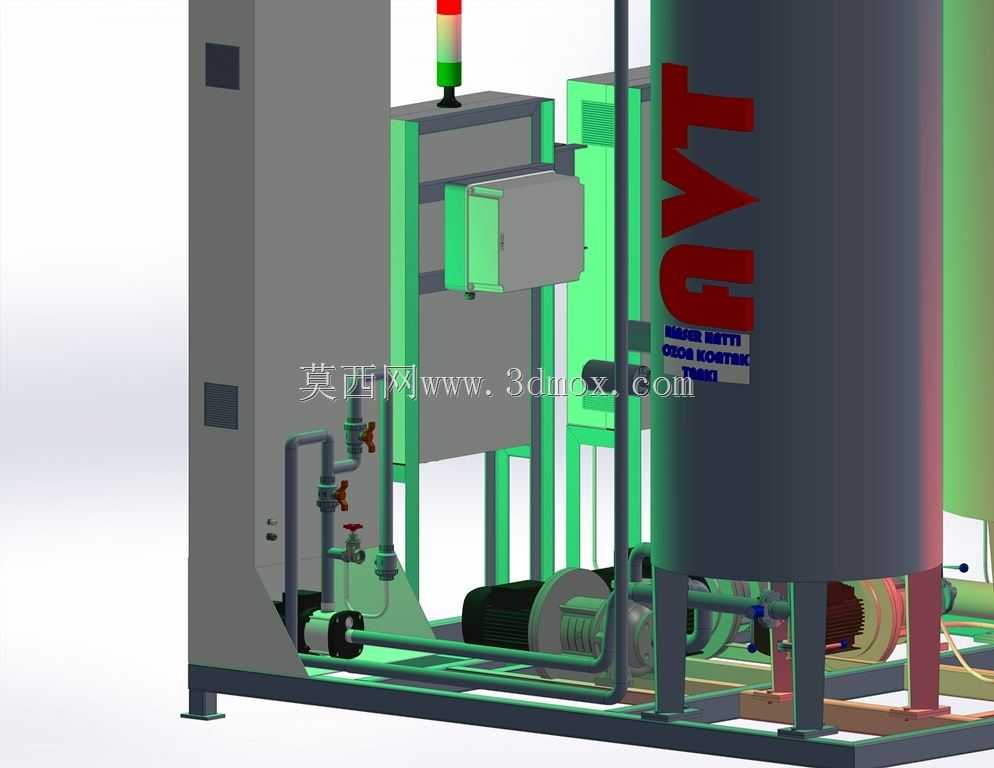

　　管路系统设计中，臭氧输送管路采用耐氧化材质，弯头与法兰连接处预留密封检修空间，增压泵与射流器组成的气水混合回路可将臭氧高效抽吸并剪切溶入水中，管路上布置的压力表、流量计、调节阀与单向阀分别用于监测工况、调节投加量并防止水体倒灌进入臭氧发生单元。右侧蓝色柜体为PLC电控柜，面板布置触摸屏、启停按钮与故障指示灯，内部集成高压电源、断路器与控制继电器，可根据进水流量与水中余臭氧浓度自动调节臭氧发生功率，实现闭环投加。

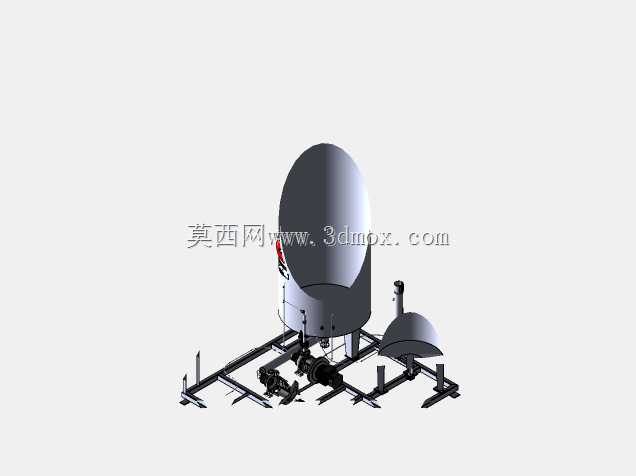

　　安装边界方面，撬座采用型钢焊接框架，整体长宽高比例协调，框架底部预留叉车孔与地脚螺栓固定孔，设备就位后需保证底座水平度偏差控制在允许范围内，罐体周围预留不小于检修操作空间，顶部安全阀与排气口需引至室外安全区域，电控柜侧留出开门维护距离，整体布局既满足工艺流程走向，也兼顾了设备吊装、管路拆装与日常巡检的操作便利性。
